机器视觉引导上下料：给机械手装上一双“眼睛”

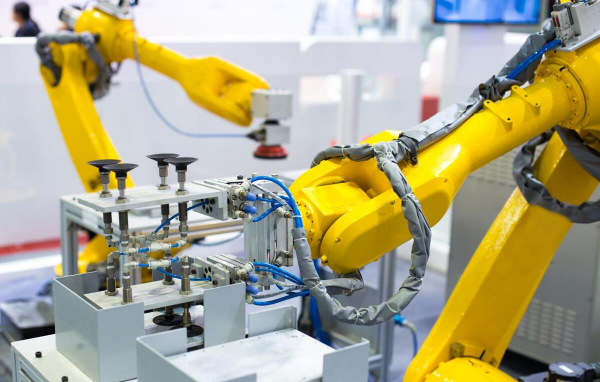

在自动化生产线上，上下料是最基础也最频繁的操作，这个动作重复成千上万次，看起来简单，但一旦工件位置发生了微小偏移，机械手就可能抓偏、抓空，甚至撞坏工件和设备。

传统的做法是靠机械定位，用夹具、挡块把工件限制在固定位置。但工件尺寸有公差、料盘摆放有偏差、传送带有振动，这些不确定性让机械定位越来越力不从心。尤其是在多品种、小批量的生产模式下，每换一种产品就要重新调整夹具，耗时又费力。

这时候，给机械手装上一双“眼睛”，就成了一种自然而然的选择。

一、视觉引导上下料：机械手怎么看见工件

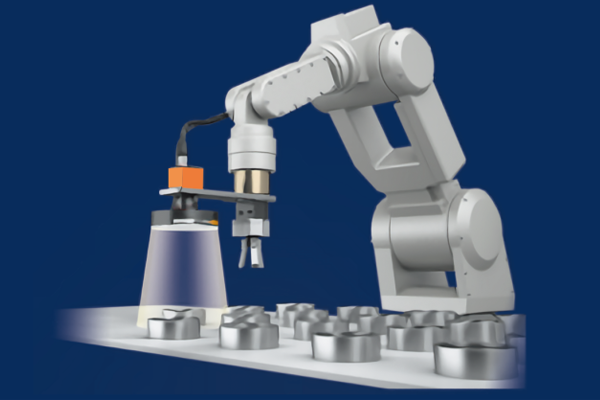

视觉引导上下料的基本逻辑并不复杂，用工业相机给工件拍一张照片，软件从图像中识别出工件的位置和角度，然后把坐标信息告诉机械手，机械手根据这个信息去抓取。

整个过程可以分为四个步骤。

图像采集：工业相机在工件到达拍照位置时触发抓拍。为了保证图像清晰，需要配合适当的光源——环形光、同轴光或背光，取决于工件的材质和表面特征。系统采用高分辨率工业相机与专业光学镜头，确保捕捉到工件表面的细微特征，如定位标记（Mark点）、轮廓边缘或结构特征。

图像处理与特征识别：软件从图像中提取工件的关键特征——可能是轮廓边缘、圆孔中心，也可能是预先印刷的Mark点。通过模板匹配或几何匹配算法，系统将采集到的图像与预先学习的基准模板进行比对，计算出工件在X、Y、θ（旋转）方向的精确偏差值。即使在复杂背景或低对比度条件下，系统仍能保持稳定的识别性能。

坐标转换：相机看到的是像素坐标，机械手需要的是物理坐标。这之间的换算关系，靠的是手眼标定。所谓手眼标定，就是把“眼睛”（相机）和“手”（机械手）的坐标系统一起来。标定完成后，图像中任何一个像素点都能换算成机械手可执行的精确坐标。

运动控制：偏差数据实时发送给机械手控制器，驱动机械臂调整抓取姿态，确保吸嘴或夹爪精准到达目标位置。整个系统形成从图像采集到动作执行的闭环控制。

二、从人工到自动：PCB板引导上料

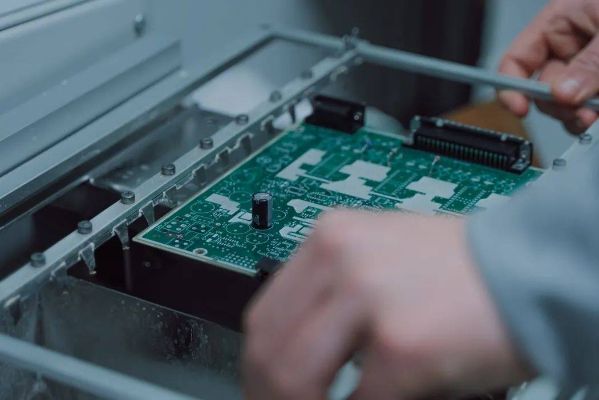

在PCB板制造业中，上料是生产流程的关键环节。传统上料依赖人工操作或机械定位，不仅精度低、速度慢，还容易因疲劳导致错位或划伤。随着高密度、微型化PCB的需求激增，传统方式已无法满足要求。

双翌光电的MasterAlign视觉系统通过高分辨率相机与智能光源的配合，实时捕捉PCB板表面的Mark点或焊盘轮廓。系统预先学习PCB板的基准模板，在实际运行时通过比对模板与实时图像，计算出PCB板在X、Y、θ方向的偏差值。在坐标转换环节，系统将像素坐标精确转换为机器人坐标系下的世界坐标，驱动机械臂调整抓取姿态。整套系统可将定位精度提升至±0.02mm以内，大幅降低了人工成本与产品损耗。

更重要的是，系统支持“料号管理”功能，更换不同尺寸的PCB板时，用户只需调用预存方案，系统便会自动加载对应的模板、光源参数与运动轨迹，大幅减少换型时间。界面实时显示相机视野、特征点匹配结果及偏差数据，形成“所见即所得”的操作体验。这种设计将传统依赖代码的调试方式转变为可视化点选，使培训周期从数周缩短至几天。

三、柔性材料的挑战：FPC上下料

FPC（柔性印刷电路板）是另一种典型的上下料场景。与传统刚性电路板不同，FPC材料具有柔性和易变形特性，在加工过程中容易因外力作用产生拉伸、弯曲或扭曲，导致实际形状与理论位置存在较大偏差。现代电子产品对FPC贴合精度的要求已达到微米级别，远超人工操作的极限。

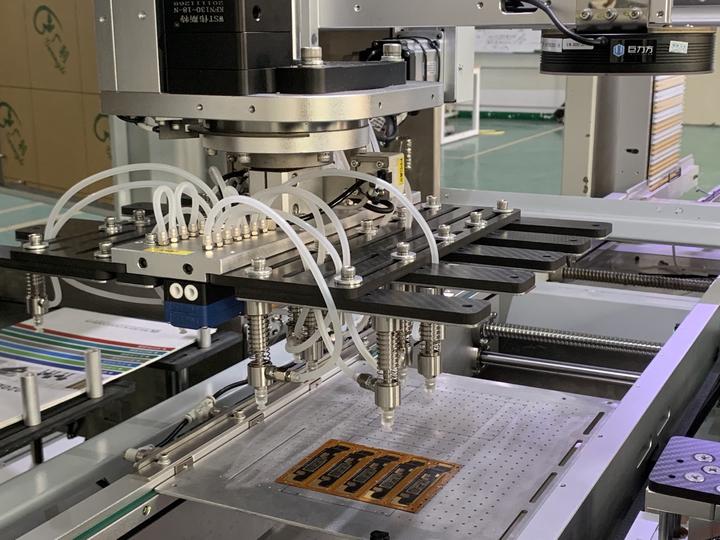

MasterAlign视觉对位软件能够即时捕获FPC的图像数据，依托高精度算法解析出物料的位置与姿态，实现微米级别的定位精度。系统在毫秒级时间尺度内完成图像的捕捉与精密处理，确保抓取动作的迅捷与精准。

更重要的是，系统具备基于物料特性的快速自适应抓取策略调整能力——不同尺寸、不同材质的FPC来了，系统自动调整抓取参数，不需要人工重新编程。软件还支持多种硬件设备和控制系统，能够轻松接入现有的生产线。

针对大尺寸FPC的全域对位需求，MasterAlign系统支持从双相机到十六相机的多种配置。在实际应用中，四相机协同工作模式可实现±0.01mm的对位精度，并在0.2秒内完成对位流程。系统还具备实时监测与反馈机制，可在贴合过程中动态检测位置偏差并进行补偿校正。

四、多工位并行：转盘式自动上下料贴合

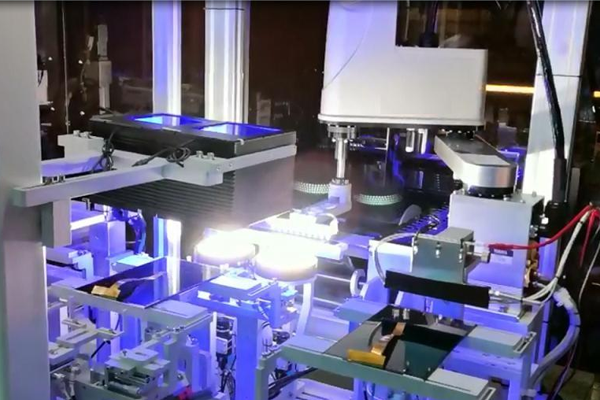

在智能手机屏幕组装中，转盘式自动上下料设备将待贴合的面板和显示模组精准放置在转盘上。MasterAlign软件实时捕捉图像数据，计算出各部件之间的偏差，并控制贴合机进行自动调整。

转盘式设备的独特优势在于多工位并行，一个工位在进行视觉对位与位置补偿计算时，另一个工位同步进行已完成组件的下料和新组件的上料与预对位。上下料、视觉定位等耗时工序与核心压合工序在时间轴上完全并行，大幅提升了整体效率。在TP&LCM柔性屏的贴合中，其对位精度可达到±0.001mm，对位时间稳定在0.2秒内完成。

五、锂电池叠片：从“机械定位”到“视觉引导”

在锂电池制造中，极片叠片的精度直接决定了电池的寿命与安全性。厚度堪比人类发丝的极片在叠放过程中哪怕出现几微米的错位，都可能在电池内部埋下短路隐患。传统依赖人眼和机械夹具的方式，在精度与柔性上双双碰壁。

MasterAlign视觉系统搭载的高分辨率工业相机，结合先进的图像识别算法，能在毫秒间精准捕捉极片的轮廓、边缘特征或预设的定位点。即便极片表面存在细微划痕或反光干扰，系统也能有效过滤噪声，实现±0.01mm的超高精度定位。系统实时将位置信息传递给叠片设备，指挥其完成精细的取放、堆叠动作。它不只是告诉设备放哪里，更能根据极片材质、厚度等特性智能微调压力、速度和角度。叠片良品率可轻松跃升至98%以上，叠片效率相较传统方式提升3到5倍。

六、不止是“看”，更是“适应”

MasterAlign系统在上下料场景中的价值，不只是“看得准”，更是“适应快”。

其料号管理功能允许用户为不同产品线快速创建并切换参数配方，光源亮度、相机参数、标定数据、图像模板全部存储在一个料号下。切换产品时只需调用对应的料号，系统自动加载全部参数，换型时间从小时级缩短到分钟级。

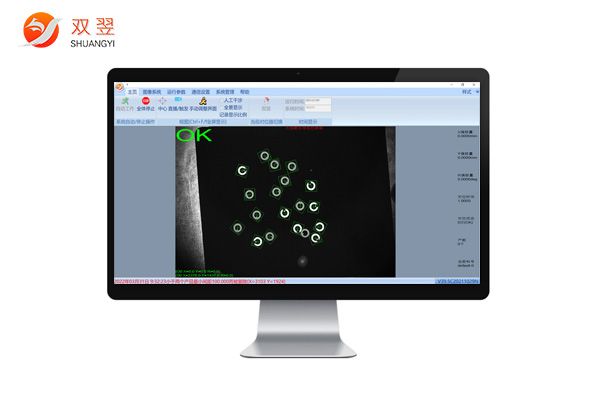

可视化操作界面让操作人员无需编程知识也能完成系统配置。界面实时显示相机视野、特征点匹配结果及偏差数据，形成“所见即所得”的操作体验。培训周期从数周缩短至几天。

强大的兼容性让系统无论是半自动设备还是高速全自动产线，MasterAlign都能无缝集成。系统还能实时监控运行过程，一旦检测到异常立刻触发自动调整，保障生产的连续性与稳定性。

七、结语

在视觉引导这个方向上，MasterAlign视觉系统已经覆盖了PCB上料、FPC抓取、SMT贴装、转盘式贴合、锂电池叠片等多个典型场景。它不只是一套软件，而是一个把图像采集、特征识别、坐标标定、运动控制串起来的完整系统。随着电子元件向更小、更密、更复杂方向演进，机器视觉技术成为推动智能制造的核心力量。
