晶圆光刻对准系统：半导体制造中的精准对位艺术

芯片制造的本质，是在一片直径300毫米的硅晶圆上，一层一层地印刷出复杂的电路图案。一枚现代芯片往往包含数十层电路结构，每一层都必须与前一层精准重叠。层与层之间的对准精度要求达到亚微米级，也就是优于1微米（1000纳米），任何微小的位置偏差，都可能导致层间短路、开路或器件性能劣化，直接影响芯片的良率和可靠性。

那么，这个对准到底是怎么实现的？靠的不是尺子，不是显微镜下的人工操作，而是一套精密的晶圆光刻对准视觉系统。

一、四大架构协同完成精准对位

一套完整的晶圆光刻对准视觉系统，通常由四大部分组成。

高分辨率工业相机负责捕捉晶圆和掩膜版上的对准标记图像。对准标记是提前制作在晶圆边缘或非功能区的特殊图形，它们为光刻机提供了可靠的基准点。

光学成像系统包含远心镜头和稳定的光源。远心镜头的特点是能消除透视误差，无论标记在视野的哪个位置，成像大小都保持一致。光源则要保证图像的清晰度和对比度，晶圆表面常常有金属镀层，反光很强，光源设计不好，拍出来的图像就是一片眩光。

图像处理算法负责从图像中提取对准标记的中心坐标。这部分是整个系统的大脑，它通过模式匹配和特征提取算法，在复杂背景中准确找到标记位置。

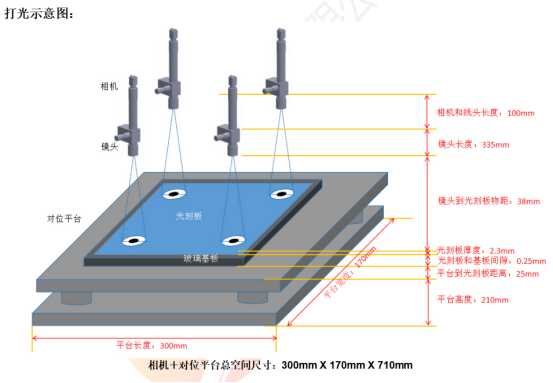

控制系统根据图像处理结果，驱动晶圆或掩膜版的精密运动平台完成位置调整。粗对准阶段先用两个相距较远的标记完成初步匹配，精细对焦阶段则要测量至少20个标记，经过复杂的算法计算，将定位精度提升至亚微米甚至纳米级别。

二、双翌光电的对准解决方案

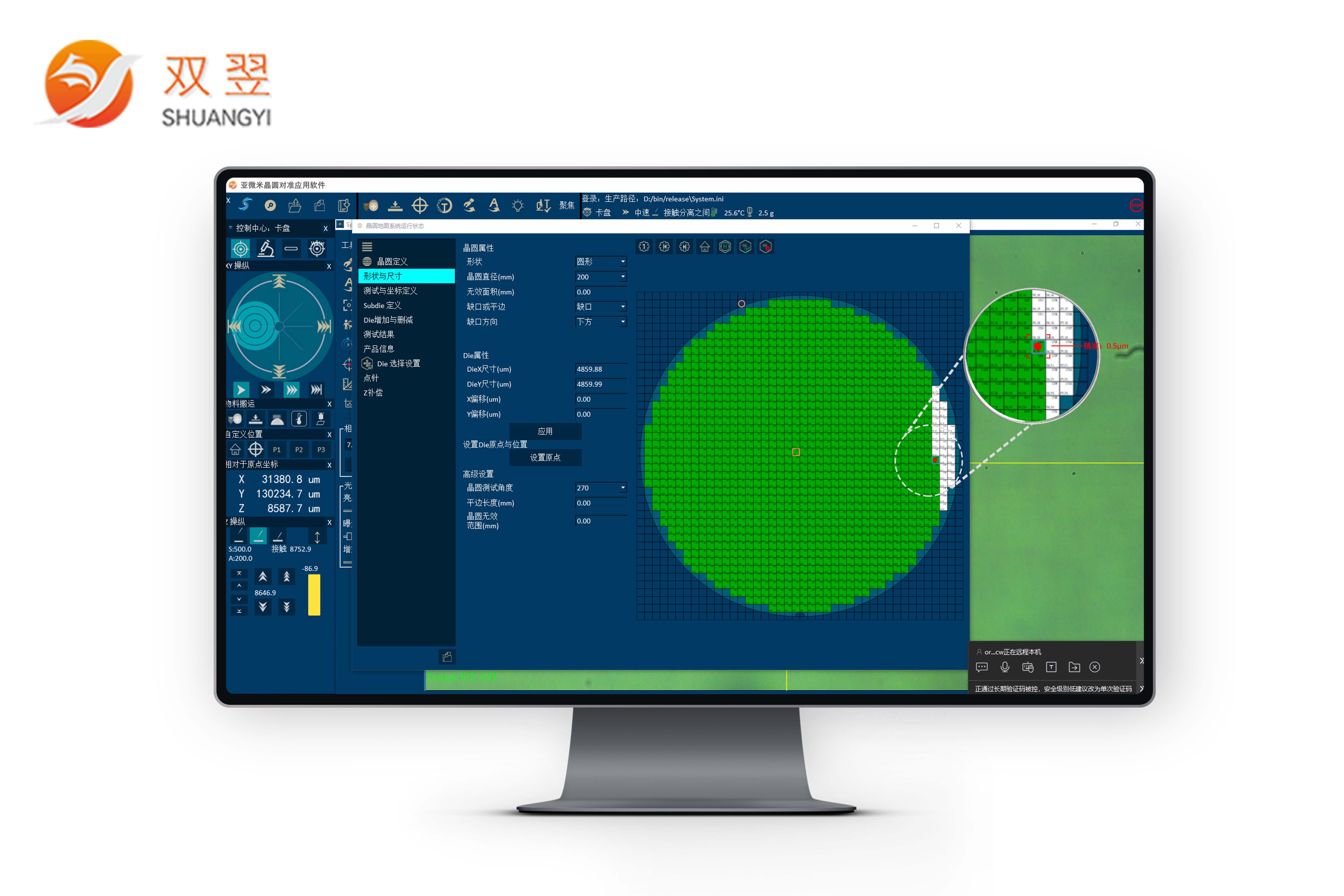

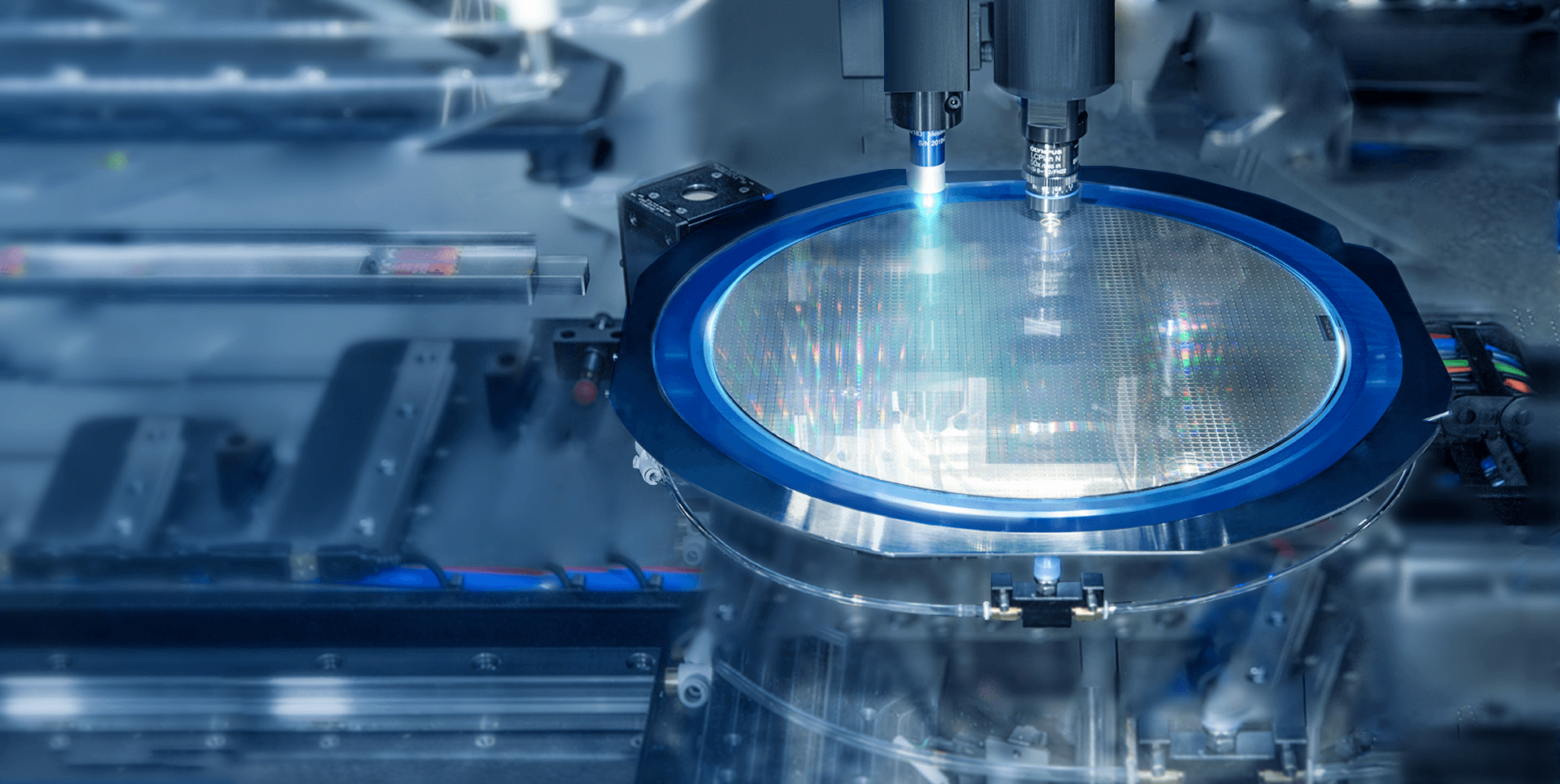

晶圆对准面临的技术挑战是多方面的。要在亚微米级精度与毫秒级响应速度之间取得平衡，对软硬件协同设计提出了极高要求。针对这些技术挑战，双翌光电开发了亚微米晶圆曝光对准应用软件。这套软件的核心突破在于亚像素定位技术。

亚像素定位解决的是一个根本性的物理限制，就是相机的分辨率是有限的。如果一张图像的每个像素对应0.78微米的物理尺寸，那么仅靠原始像素级别的位置判断，理论精度极限就是0.78微米。

亚像素定位的思路，是用数学算法在离散的像素点之间“插值”出更精确的位置信息。双翌光电的软件采用亚像素定位、高斯拟合、相位匹配等复杂算法，能够将对准标记的边缘位置精确到0.3微米（即300纳米）。它不靠换更好的相机，而是靠更聪明的算法，从同样的图像中挖出更多的信息。

在硬件配套上，双翌的方案采用超高分辨率远心工业相机消除透视误差，配合特定光源弱化晶圆膜层反光、强化对位标记轮廓，并通过多轴精密对位平台实现微米级校准。软件层面则提供光刻专用的多点标记套刻算法包，支持温漂形变实时补偿和多点平均校准。

该方案还具备晶圆缺陷检测能力。系统通过“机器视觉+计算机视觉”的组合，能够智能区分真实缺陷与无害变异。通过深度学习驱动的缺陷分类模型，系统能够在大量训练数据的基础上学习并区分真实缺陷与无害变异，从而在保证检出率的同时有效降低误报。

三、从光刻到封装，贯穿全流程

晶圆光刻对准视觉系统的应用范围远不止光刻这一道工序。

在光刻工艺中，对准系统识别晶圆上的对准标记，确保掩膜版与晶圆的图形准确对准。这是最核心的应用场景。

在刻蚀工艺中，对准系统用于检测线宽与轮廓，确保刻蚀精度。

在先进封装领域，随着2.5D/3D封装技术的普及，芯片堆叠、晶圆级封装等工艺需要对晶圆与晶圆、或芯片与晶圆进行超高精度的对准和键合。双翌光电的解决方案在晶圆级封装中已实现0.01mm级的定位精度。

四、精度与效率的实际表现

在精度方面，基于机器视觉的自动对准系统可以将对准精度控制在优于0.5μm的水平。双翌光电的亚微米晶圆曝光对准应用软件，通过亚像素定位算法将识别精度推进至0.3微米。

在速度方面，系统能够在毫秒级完成对准标记的识别和位置调整。光刻机内部的粗对准和精细对准流程配合高效算法，一套完整的对准流程在短时间内即可完成。

在成功率方面，实际生产中对准成功率可达99%以上，片异常率远低于人工对准。有实际案例显示，采用自动对准系统后，对准精度优于0.5μm。

五、结语

晶圆光刻对准视觉系统凭借其高精度、快速响应和智能化的特点，已成为半导体制造中不可或缺的关键设备。它提高了生产效率，显著提升了产品的良率和质量。

从微米到亚微米，从人工对位到机器视觉引导，晶圆对准技术的每一次进化，都在推动着芯片制造精度的边界向外扩展。而像双翌光电这样的国产视觉方案提供商，正在通过亚像素定位算法、精密光学系统和智能控制软件的协同创新，在这场精度竞赛中跑出自己的加速度。
