基于机器视觉的精冲零件缺陷检测方案

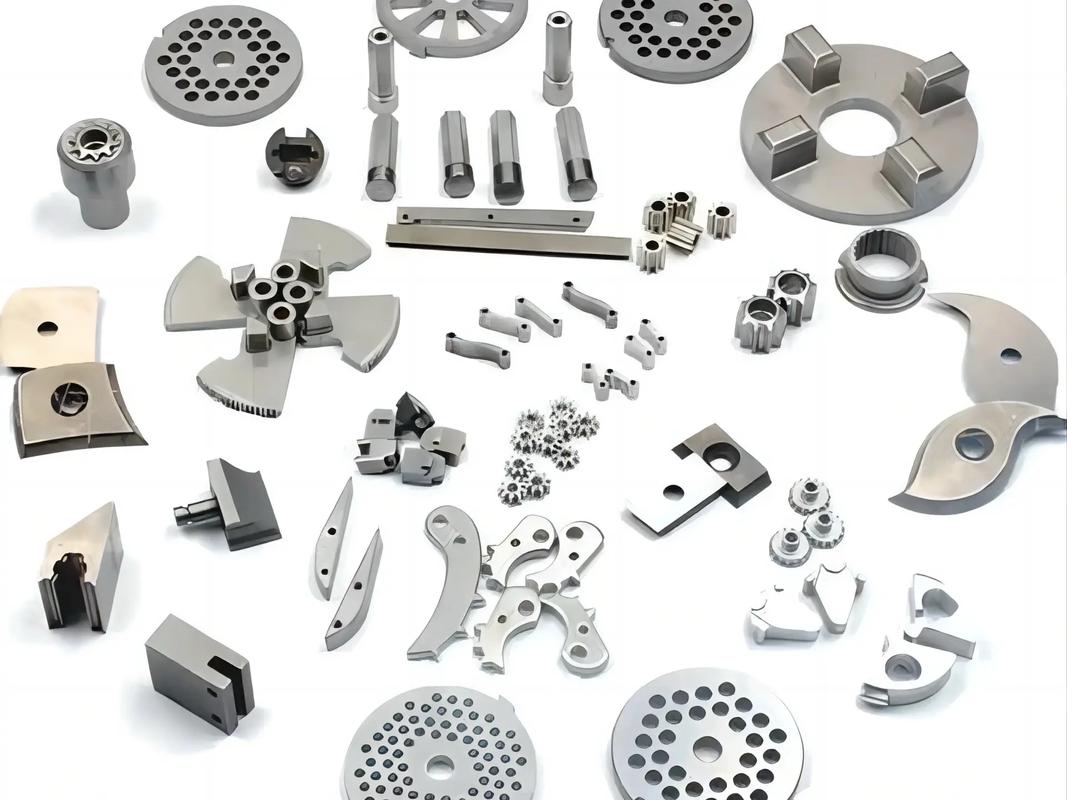

精冲零件，这个名词听起来或许有些陌生，但它在制造业中的角色却无处不在。汽车座椅调节器里的精密棘轮、继电器内部的弹性触点、高端锁具的锁舌结构，这些对尺寸一致性和边缘完整性要求极高的金属零件，大多通过精密冲压工艺制成。它们有一个共同特点：单件价值不高，但一旦出现缺陷，引发的连锁故障代价极大。

传统质检依赖人工在强光下逐个翻检，效率低是一方面，更棘手的问题在于一致性。人眼在连续工作两小时后，对微小崩边和细微压痕的辨识能力会显著下降。一条年产千万件的精冲产线，靠人工抽检注定会有缺陷件流向下游。这时就需要机器视觉方案实现全检，在产线节拍内完成每件产品的缺陷判定与自动分拣。

一、从触发到分拣的完整闭环

整套方案的硬件部署逻辑并不复杂，但每一环的协同精度决定了最终效果。

被测精冲零件由传送带匀速送至检测区域。当工件经过光传感器的触发位置时，传感器发出一个边沿信号，这个信号同时触发两件事：工业相机抓拍，环形光源同步频闪。在高速产线上，工件是持续移动的，相机必须在极短时间内完成曝光。如果光源和快门的配合稍有偏差，拍出来的图像就会有拖影；如果传感器位置没调好，相机可能拍到两个工件的接缝处。这种硬件的协同精度，是方案能否稳定运行的第一道关口。

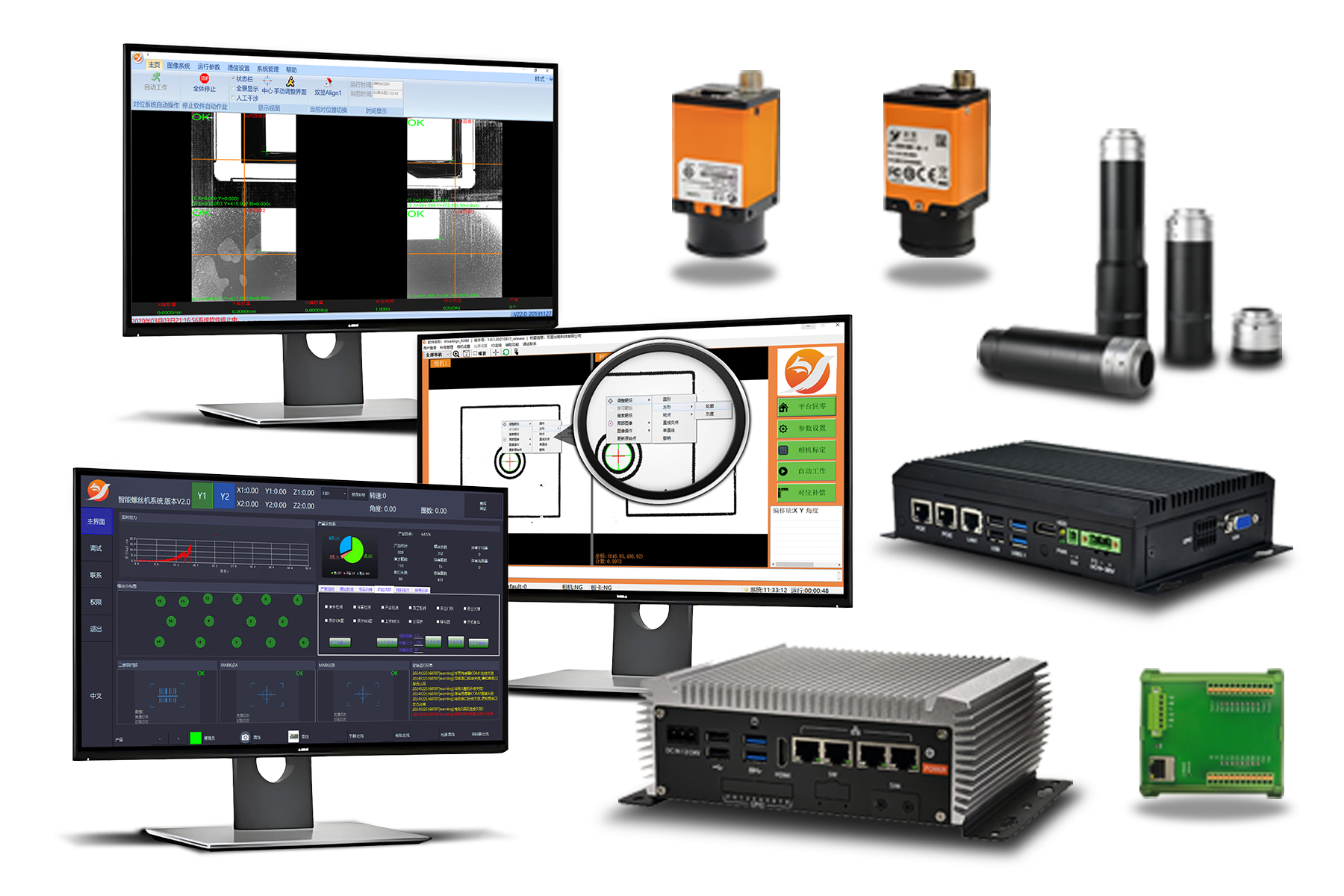

图像通过高速接口传至计算机，由双翌光电VisionBeaver视觉系统完成核心的图像处理和缺陷判定。VisionBeaver是双翌自主研发的机器视觉软件平台，集成了先进的图像处理算法和灵活的检测工具，专门针对工业视觉检测场景进行了优化。它为客户提供了图形化的软件工具平台，无需编写任何代码即可快速实现检测应用。

判定结果一方面显示在人机交互界面上供操作人员实时监控，另一方面通过通信协议下发至下位机PLC，由PLC控制下游的剔除装置将缺陷件推入回收仓。合格件则继续沿传送带进入后续生产环节。

二、核心算法逻辑：定位、检测、判定

在图像进入VisionBeaver系统后，第一步是定位。系统通过预先注册的零件轮廓模板，在图像中快速匹配零件的精确位置和旋转角度。这一步看似基础，实则至关重要，后续所有检测区域都是基于这个定位结果动态跟随的，零件在视野中稍有偏移或旋转，检测窗口也会同步移动，保证每次都在正确的被测区域上。

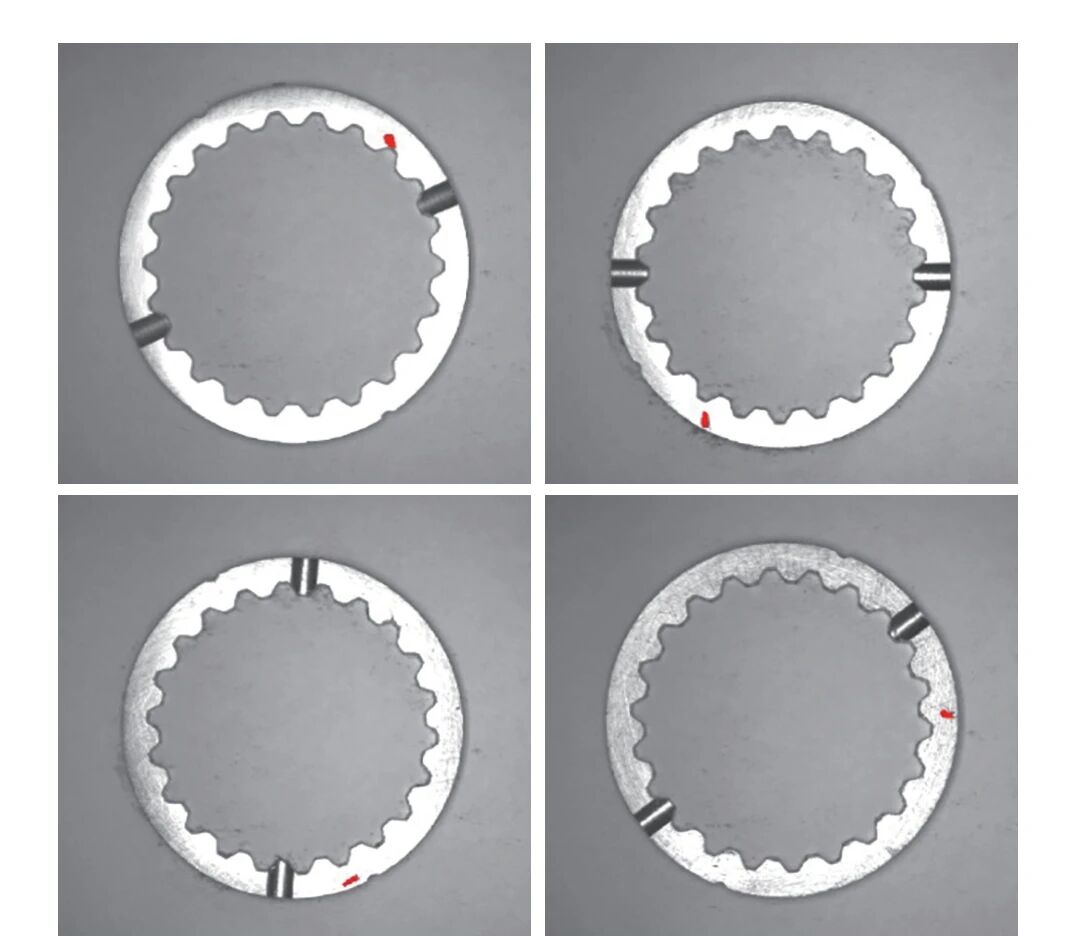

定位完成后，系统并行启动多项检测模块。轮廓检测通过边缘提取算法测量零件的外形轮廓与标准模板之间的偏差，捕获缺料、多余毛刺等形状异常。区域灰度分析将零件表面划分为多个子区域，逐一对比各区域的灰度均值和方差，找出压痕、划伤等造成局部灰度突变的缺陷。尺寸测量则在指定的关键点位进行精密测量，判定孔距、槽宽等是否在公差范围内。

三、方案价值：从“抽检”到“全检”的跨越

这套方案在实际产线上经受了长时间连续运行的考验。检测准确度达到98.8%，单个缺陷件的图像处理和判定时间小于0.6秒，完全匹配产线现有的生产节拍，无需降速配合检测工位。运行稳定性表现同样达标，系统在7×24小时连续生产状态下未出现因软件异常导致的停线故障。

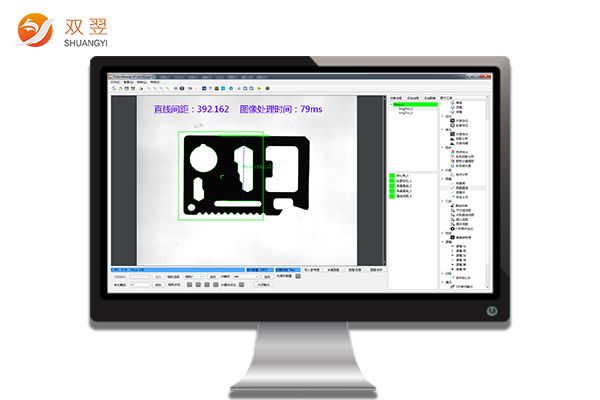

同时VisionBeaver系统的人机交互界面为产线操作人员提供了实时、直观的检测状态展示。主界面显示当前零件的抓拍图像、检测结果的图形化标注以及合格与缺陷件的实时计数。当出现连续缺陷件或检测异常时，系统会弹出报警提示，提醒操作人员检查模具状态或来料质量。

在数据追溯层面，每一次检测结果，包括零件图像、缺陷类型、判定结论和时间戳，都被存入本地数据库，并可按批次号、时间段进行检索导出。这套数据记录体系，为后续的工艺改进提供了可回溯的客观依据。

四、结语

从表面看，这套方案的直接收益是省掉了几名质检员的人力成本。但更深层的价值在于，它将精冲零件的质量管控从“抽样检验”变成了“全检闭环”。每一件流向下游的产品都被确认合格，每一件被剔除的缺陷品都留下了记录。

双翌光电VisionBeaver系统在精冲零件检测中的落地，验证了机器视觉方案在金属精密加工领域的适用性。当检测准确度稳定在98%以上、单件处理时间低于0.6秒成为常态，视觉检测就不再是产线上需要特殊照顾的精密仪器，而是一个融入生产节拍、可靠运转的标准工位。这正是自动化检测技术最理想的归宿。
