基于机器视觉的手机条码自动检测方案

在手机制造过程中，条码是每一台产品的身份证。无论是产品码、SN码还是IMEI码，都承载着产品追溯、质量管理和售后服务等关键信息。一旦条码出现印刷模糊、残缺、污损或信息错误等问题，轻则导致产品无法入库追溯，重则可能引发整批产品的召回风险。

传统的手机条码检测主要依赖人工目检。然而，在高速流水线上，工人需要长时间盯着快速移动的产品，疲劳和注意力分散不可避免，漏检率和误判率居高不下。更为关键的是，人工检测缺乏统一的量化标准，同一个条码，不同的人可能给出完全不同的判断。针对这一痛点，双翌光电提出了一套基于机器视觉的手机产品条码自动检测方案。

一、系统总体架构

整个检测系统由四大模块构成：照明装置、图像采集装置、图像处理软件以及自动分拣执行机构。

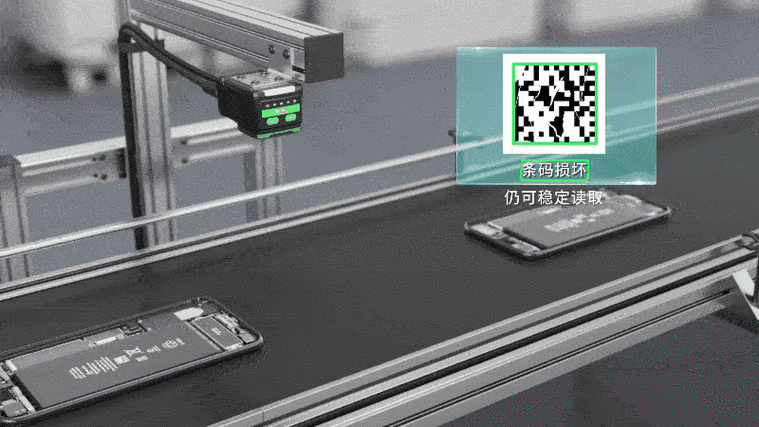

当手机产品随传输带移动至检测工位时，光电传感器检测到条码进入拍摄范围，立即触发相机快门完成图像采集。采集到的图像被实时传送至安装了VisionBeaver视觉系统的计算机进行处理。处理完成后，系统将检测结果输出至分拣执行机构，合格品继续流向下一道工序，不合格品则由气缸等装置从流水线上剔除。

二、硬件设计的精妙之处

（一）照明系统：漫反射环形LED光源

照明是机器视觉系统中决定成像质量的关键环节。本方案之所以选择漫反射环形LED光源，是基于对手机条码表面特性的深入考量。

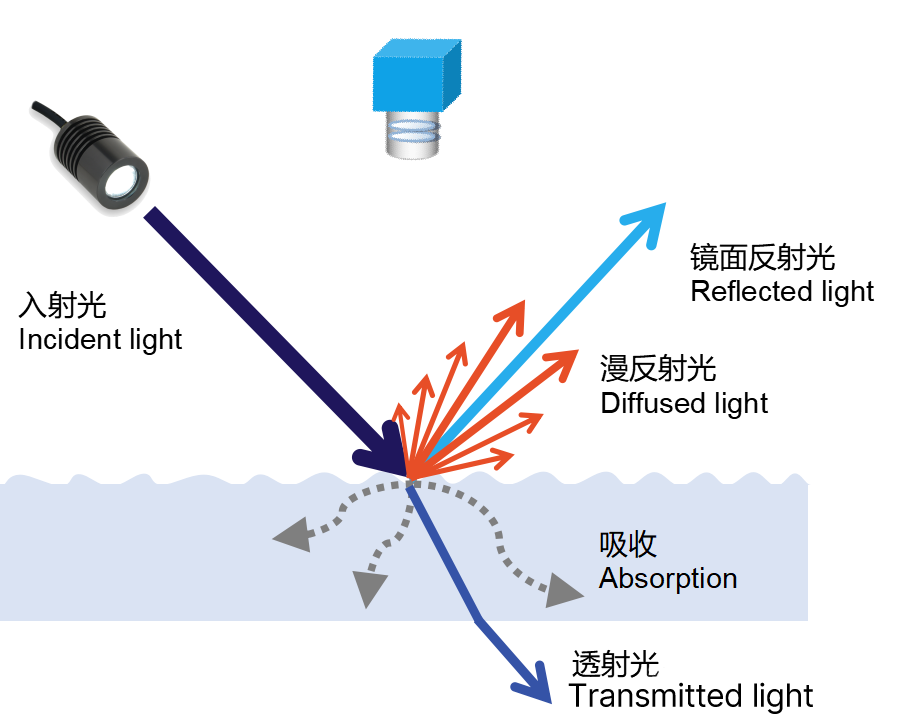

手机条码通常印刷在光滑的标签表面，如果采用直射光源，极易产生镜面反光，导致相机拍摄到的图像中出现大面积的亮斑，条码的条纹细节将被反光吞噬。而漫反射环形LED光源通过多颗LED呈圆锥状排列，发出的光线经漫反射板散射后变得极其柔和、均匀，从各个角度照射条码表面。这种照射方式有效消除了镜面反光和阴影干扰，让条码的黑白条纹在图像中清晰可辨。

（二）图像采集：高速工业相机

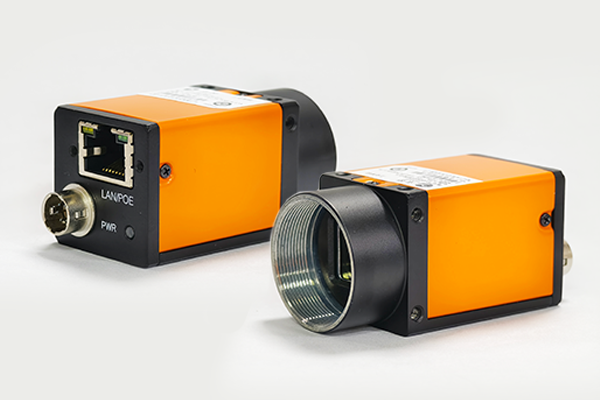

成像系统是整个方案中最重要的一环。由于检测对象是条形码，形状较大且特征明显，本方案不要求相机具备极高的分辨率。因此采用了高帧率工业相机，保证相机的采集速度快于产品的移动速度，每一件产品都能被完整采集，不漏拍、不丢帧；满足手机条码在线检测的工程需求。

（三）触发机制：光电传感器

为了实现自动化的“到点即拍”，本方案在相机旁侧垂直安装了一个漫射式光电传感器。传感器的工作原理基于反射光的变化。当条码移动至传感器正下方时，反射光强度发生跳变，传感器随即触发开关信号，通过该信号控制相机快门完成图像采集。整个过程全自动、无接触、响应迅速，无需人工干预。

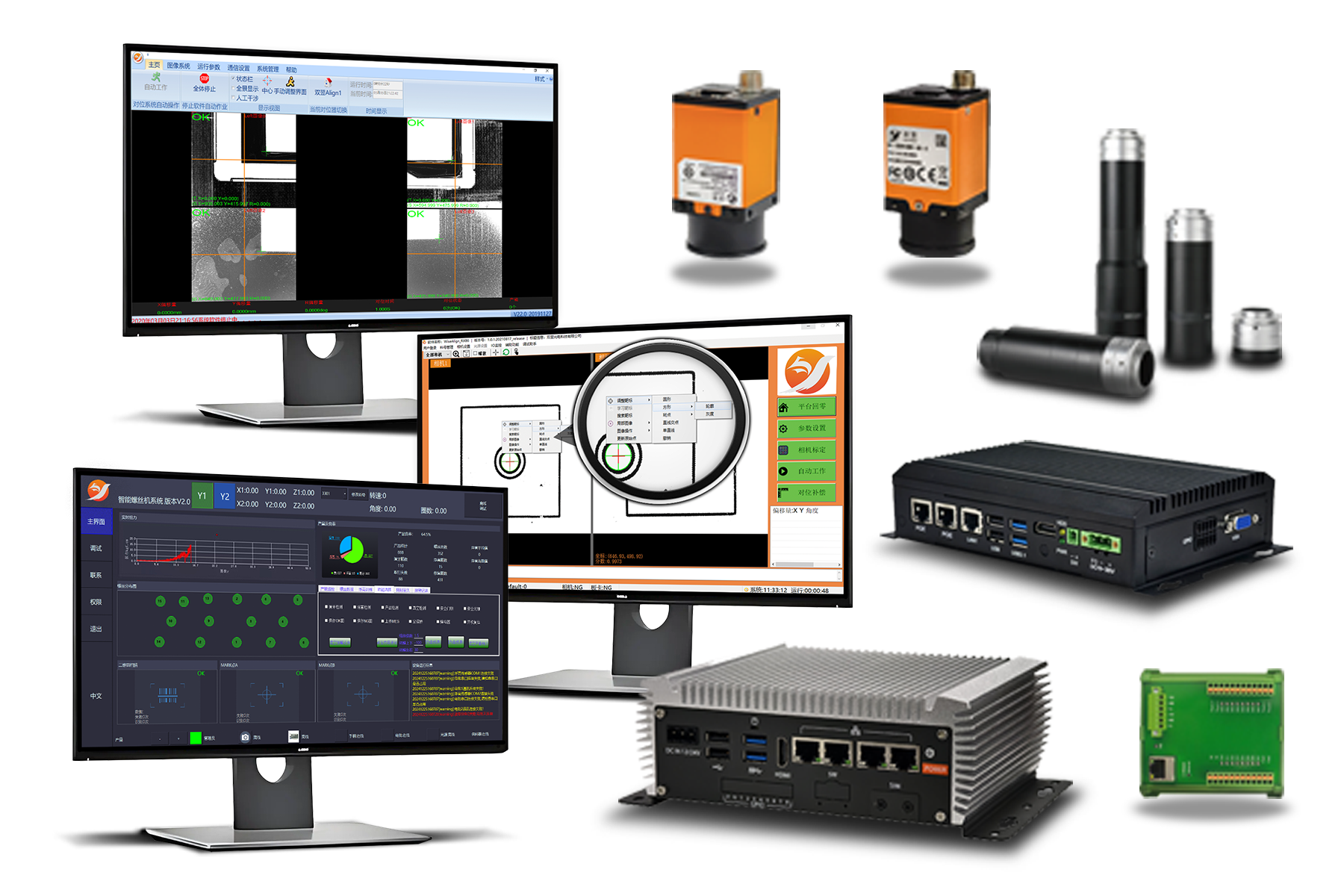

三、VisionBeaver视觉系统：方案的智慧大脑

如果说硬件是检测系统的眼睛，那么VisionBeaver视觉系统就是整个方案的大脑。

（一）图形化软件平台，无需编程即可部署

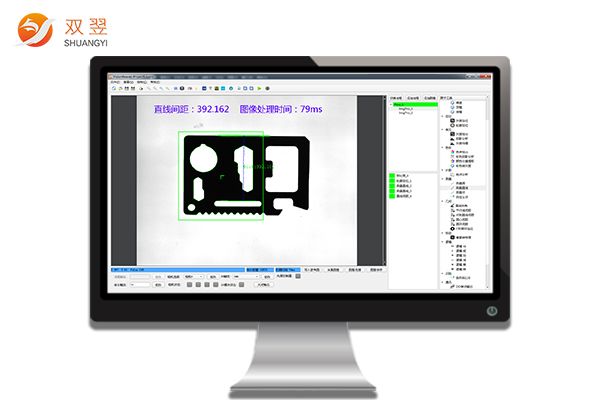

双翌VisionBeaver视觉应用软件为客户提供了图形化的软件工具平台，用户无需编写任何代码即可快速实现各种类型的视觉检测应用。这对于手机制造企业的产线工程师来说意义重大，他们不需要具备深厚的编程功底，只需通过视觉算子工具和参数配置，就能完成整套检测流程的搭建与调试。

同时，VisionBeaver系统兼容市场上主流的硬件产品，能够无缝链接到现有的生产线设备中。这意味着企业不需要对产线进行大规模改造，大幅降低了方案的实施成本和周期。

（二）强大的图像处理与条码识别能力

在图像采集完成后，VisionBeaver系统首先对原始图像进行一系列预处理操作：

- 滤波去噪：消除CMOS传感器带来的电子噪声和环境光干扰，提升图像的信噪比；

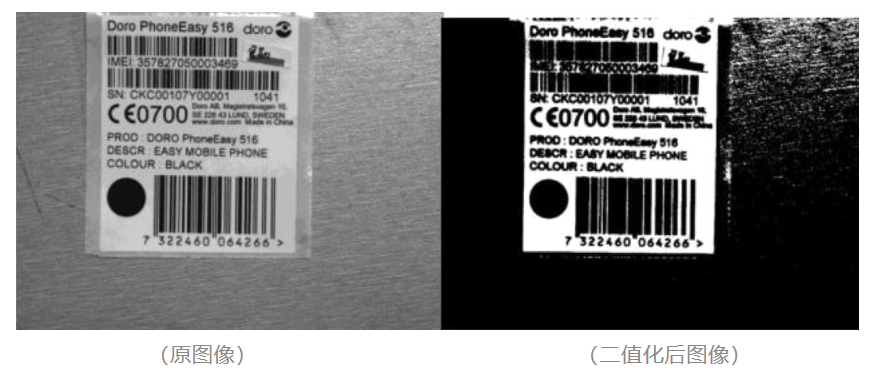

- 二值化处理：将彩色或灰度图像转换为黑白二值图像，让条码的条纹与背景彻底分离，为后续解码打下清晰基础；

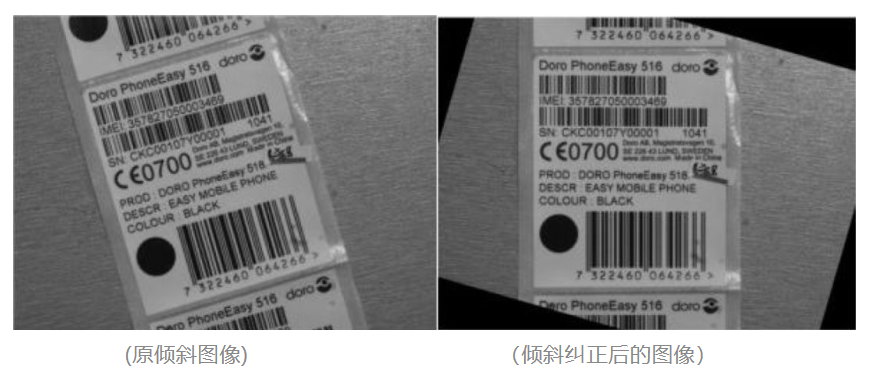

- 倾斜纠正：手机在传输带上可能存在微小偏转或放置角度不正，系统通过Hough变换等算法自动检测条码的倾斜角度并进行旋转校正，确保解码准确率。

预处理之后，VisionBeaver系统进入核心的条码检测环节。系统不仅能够解码条码中蕴含的信息（如产品序列号、生产批次、物料代码等），更重要的是能够对条码的印刷质量进行全面评估。

（三）毫秒级响应与自动分拣联动

在高速流水线上，时间就是效率。VisionBeaver系统能够在毫秒级内完成图像的采集、处理和判断，从触发相机到输出判定结果，整体延迟控制在极短时间以内，完全不影响流水线的节拍。一旦检测到不合格条码，系统立即输出NG（不合格）信号，通过PLC控制器或直接驱动气缸等执行机构，将不合格产品从流水线上精准剔除。整个决策和执行过程一气呵成，既保证了检出率，又避免了误剔或漏剔。

四、方案实施效益

这套基于机器视觉的手机条码检测方案，在实际应用中能够带来显著的效益提升：

检测精度：机器视觉系统的检测精度和一致性远超人眼。VisionBeaver系统在其他工业检测场景中已实现了0.05mm的超高检测精度，条码检测虽然对精度的要求略有不同，但其稳定性和一致性优势同样突出，系统不会因为疲劳、情绪或环境光照变化而产生主观误判，每一次检测都执行完全相同的标准。

检测效率：1件/两秒的检测速度完全能够匹配主流手机产线的生产节拍，且系统可以7×24小时不间断运行，不存在疲劳和懈怠。相比人工目检，效率提升数倍以上。

质量可追溯：每次检测的结果都可以被记录和存档，形成完整的质量数据链。一旦出现批量性问题，可以快速追溯到具体的时间段和生产批次，为质量改进提供数据支撑。

人力解放：将工人从枯燥、高强度的目检工作中解放出来，让他们从事更有价值的岗位，同时降低企业的人力培训成本和人员流动风险。

五、结语

手机产品的条码虽小，却关乎产品质量追溯和品牌信誉的全局。本方案通过将漫反射环形LED光源、高速工业相机、光电传感器与VisionBeaver视觉系统有机结合，构建了一套高效、精准、全自动的手机条码在线检测平台。从光源的均匀照射到相机的精准捕捉，从VisionBeaver的智能分析到自动分拣的快速执行，每一个环节都体现了机器视觉技术在现代智能制造中的核心价值。

随着机器视觉技术的不断进步和视觉系统平台的持续迭代，手机制造乃至整个电子制造业的质量控制水平必将迈向一个全新的高度。这套方案不仅适用于手机条码检测，其技术思路同样可推广至其他3C产品、包装标识、医药监管码等类似应用场景，具有广阔的工程实用价值。
