多相机拼接的困局：为什么画面总在接缝处露馅？

你肯定用手机拍过全景照片。手持设备沿着水平方向缓缓扫过，算法在后台迅速将一帧帧画面拼接成一幅宽广的画卷，效果大多还不错，至少发朋友圈是够用的。但你是否注意过，一旦画面里出现直线条的建筑边缘，或者有行人从拼接缝处走过，那条看不见的“缝合线”就会露出马脚，线条错位、人影分裂、同一面墙呈现出两种不同的亮度。

在消费摄影领域，这些小瑕疵最多让你重拍一次。但在工业机器视觉的测量与检测场景中，一条毫米级的拼接错位，就可能直接导致尺寸判定的误判，让一个合格品被当作废品剔除。多相机拼接，这个听起来像是“多拍几张拼起来就行”的技术活，实际上是一道横跨光学、机械、算法三大领域的精密工程难题。

一、为什么必须用多台相机？单台不行吗？

在展开聊拼接之前，我们需要先回答一个根本问题：为什么非要把事情搞得这么复杂？用一台高分辨率相机，配上一个大视野镜头，一次性拍全所有内容，不是更省事吗？

答案是物理规律不允许。在工业测量中，精度和视野是一对永恒的矛盾。你可以想象一个场景，你在看一张巨大的地图，想同时看清整座城市的轮廓和某条小巷的门牌号。这是不可能的。要么缩小比例尺看全局，但细节会糊成一团；要么放大看细节，但你会立刻失去对周边区域的感知。工业相机面临的约束与之完全相同，如果一台相机要覆盖一整块手机屏幕玻璃的尺寸，同时还要检测出微米级的表面划痕，这在光学上几乎是一个无解的方程式。

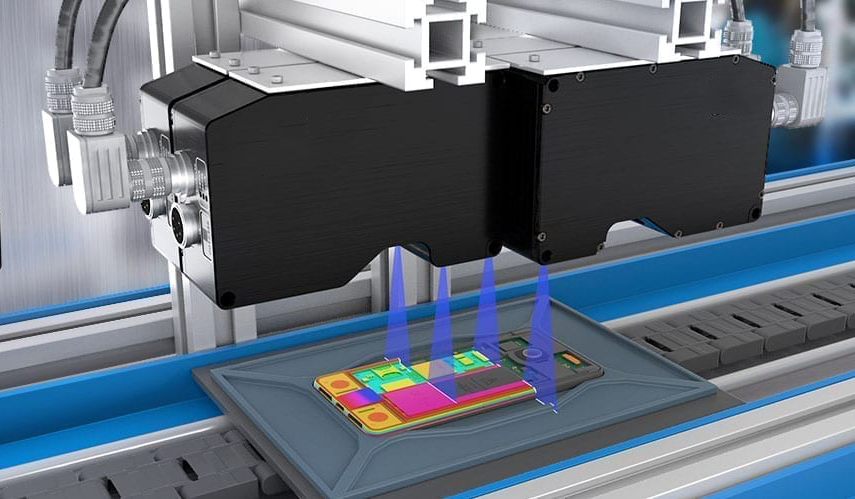

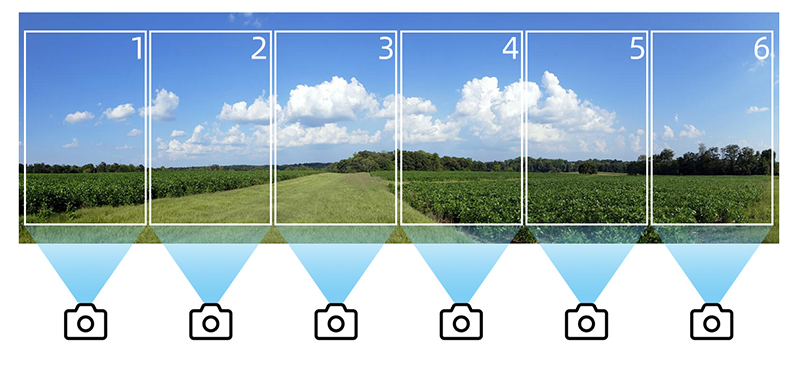

这就是多相机系统存在的意义，把大视野拆分成若干个互有重叠的小视野，每台相机只负责一块区域，在保持高分辨率和微米级精度的前提下，用“拼接”这个动作将各个区块合成为一个完整的检测图像。听起来很优雅，但真正的麻烦，恰恰从这个缝合步骤开始。

二、几何对齐的误差传播链

多相机拼接的核心任务，是把处于不同物理位置的相机所拍摄的局部图像，统一到同一个全局坐标系下。这个过程通常被称为“标定与配准”，而它最容易出问题的地方，在于误差是会传染的。

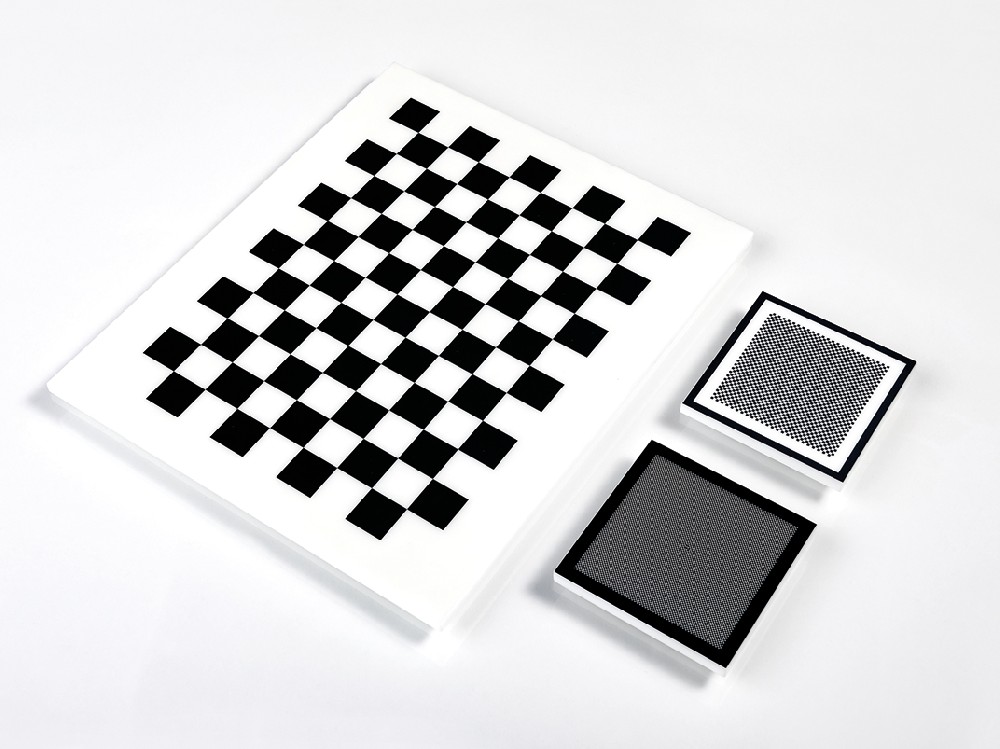

标定环节通常使用一块印有规则图案的高精度标定板放在检测平面上，让所有相机同时拍摄。算法通过识别每个相机画面中图案的精确位置，反向推算出相机之间的空间关系，从而建立起一套坐标转换公式，使得相机A拍到的某个点，和相机B拍到的同一个点，在最终合成的坐标系里能严丝合缝地对在一起。这个步骤的理论基础是成熟的，但落地的难点隐藏在那些肉眼不易察觉的细节里。

比如，标定板的摆放。如果标定板没有严格贴在检测平面的准确高度上，哪怕只差了几十个微米，对于斜着安装的侧面相机来说，这个高度误差会通过投影关系被放大成平面方向上的定位偏差。对于以微米为单位做尺寸测量的场景，任何一点肉眼可见的微小错位，都已经是不可接受的巨大偏差。

在实际部署多相机测量系统时，往往会选择使用低热膨胀系数的玻璃基底标定板来取代传统菲林材质，并采用多点、多姿态的标定策略，不是只摆放一次拍一组图就完事，而是让标定板在不同位置、不同旋转角度下被反复采集，用冗余数据把每个相机之间的空间变换关系算得更稳定。

三、比几何错位更隐蔽的光度不一致

假设你已经完美解决了几何对齐问题，每一条线都对上了，每一个标记都精准合缝。这时候你的拼接图像仍然可能暴露另一个问题，接缝处的亮度或颜色不一致，像一条淡淡的伤疤横贯整个画面。

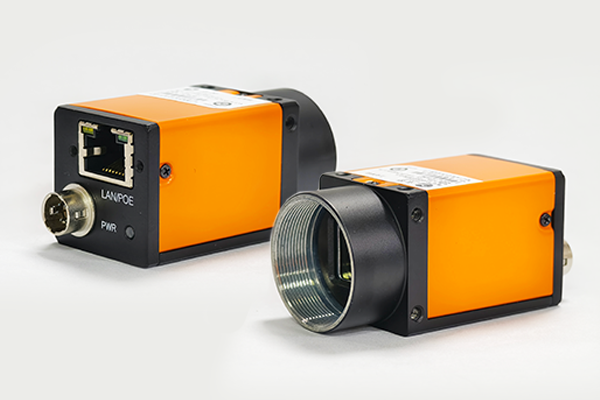

这个问题的根源在于，不同相机面对的是同一物体表面，但每台相机的感光特性、所配镜头的光学透过率、甚至照射到各自区域的局部光照，都不可避免地存在微小的差异。一台相机拍出来的灰色背景，在另一台相机画面里可能是偏亮的灰白，第三台看过去又稍稍偏暗。当这三张局部图拼在一起时，亮度突变会在接缝处形成一道清晰的边界，肉眼看着不舒服还是小事，真正的问题是它会干扰后续的算法逻辑，一个依赖灰度阈值的缺陷检测程序，很可能把这条亮度分界线误判为产品上的纹理异常。

要消除这道“光缝”，就需要做光度补偿，让所有相机对同一表面的成像亮度输出保持一致。基本思路是先选定一台相机作为基准，在视场重叠区域内测量其他相机与它的亮度差异，建立一套增益和偏移补偿系数。

在多相机拼接方案中，通常会引入一种区域加权的平滑融合策略，不是简单地在接缝处做硬切或线性溶解，而是根据重叠区内像素距离接缝线的远近，动态分配参与合成的权重配比，让过渡带在视觉上自然消失，同时保留真实的产品特征不被误消除。这种做法的效果，类似于修图软件中从一张图到另一张图的羽化渐变，而非用剪刀剪开后硬拼。

四、结语

说到底，多相机拼接技术的难度，从来不在于能不能拼起来，消费级全景软件十几年前就能做到了。真正的分水岭在于拼得可不可靠、能不能被信任用去做微米级的判定。

让拼接精度从像素级跨越到物理世界的微米级，需要光学设计上的精密布局、机械结构上的去耦隔离、标定算法上的冗余验证和光度补偿上的平滑处理这四个维度同时到位。随着边缘计算能力的持续提升，未来的多相机拼接系统有望在运行中实时感知环境变化并在线微调变换参数，让拼接精度在全生命周期内保持稳定。到那时，工业相机拼接的可靠程度，或许才能真正媲美单台相机一次成像的天然一致性。我们正在朝这个方向一步步逼近。
