可见光之外的视界，短波红外成像技术能做什么？

你有没有在开车时遇到过这样的场景，前方突然出现一团浓雾，你一脚刹车踩下去，心跳加速，什么都看不见。或者在某个阴天的傍晚，光线暗得让你怀疑路灯是不是坏了，眼前的一切都灰蒙蒙的。

这时候你就特别希望自己有一双能看雾气的眼睛。这听起来像是科幻电影里的超能力，但在机器视觉领域，短波红外成像技术（简称SWIR）正在做类似的事情，让机器在人类肉眼失明的条件下，依然看得清清楚楚。

一、什么是短波红外？它在哪里？

我们知道，人眼能看到的可见光只是电磁波谱中很窄的一段，波长大约在380纳米到760纳米之间。比红光波长更长的，就进入了红外的区域。

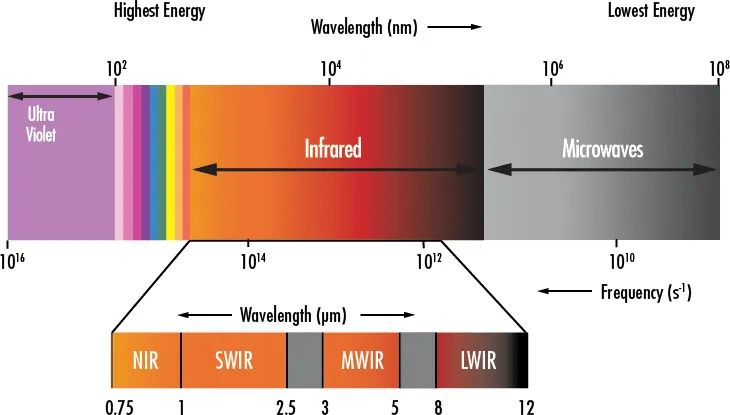

短波红外就位于红外光谱的前端，波长范围大致在900纳米到2500纳米之间。你可以把电磁波谱想象成一条长长的彩虹，可见光只是中间一小段彩色的部分。短波红外就在红色光的外侧，紧挨着它，但人眼已经看不见了。

那么，短波红外和远红外（就是热成像用的那个）有什么区别？一个很形象的比喻是：短波红外的行为更像可见光，而不是热能。

可见光照射到物体上，会被反射、被吸收，我们看到的其实就是物体反射回来的光。短波红外也是这样，它主要由物体反射而来，而不是物体自身发出的热辐射。这就意味着，SWIR相机拍出来的图像，看起来和普通黑白照片很像，有阴影、有细节、有对比度，只是它看到的是人眼看不到的光。

二、它为什么能“看到”人眼看不到的东西？

这就要说到SWIR相机的核心——传感器。

普通相机和手机摄像头用的是硅基传感器。硅这种材料对可见光很敏感，但一旦光的波长超过大约1100纳米，这时光子能量太低，就无法在硅中激发出电子信号。

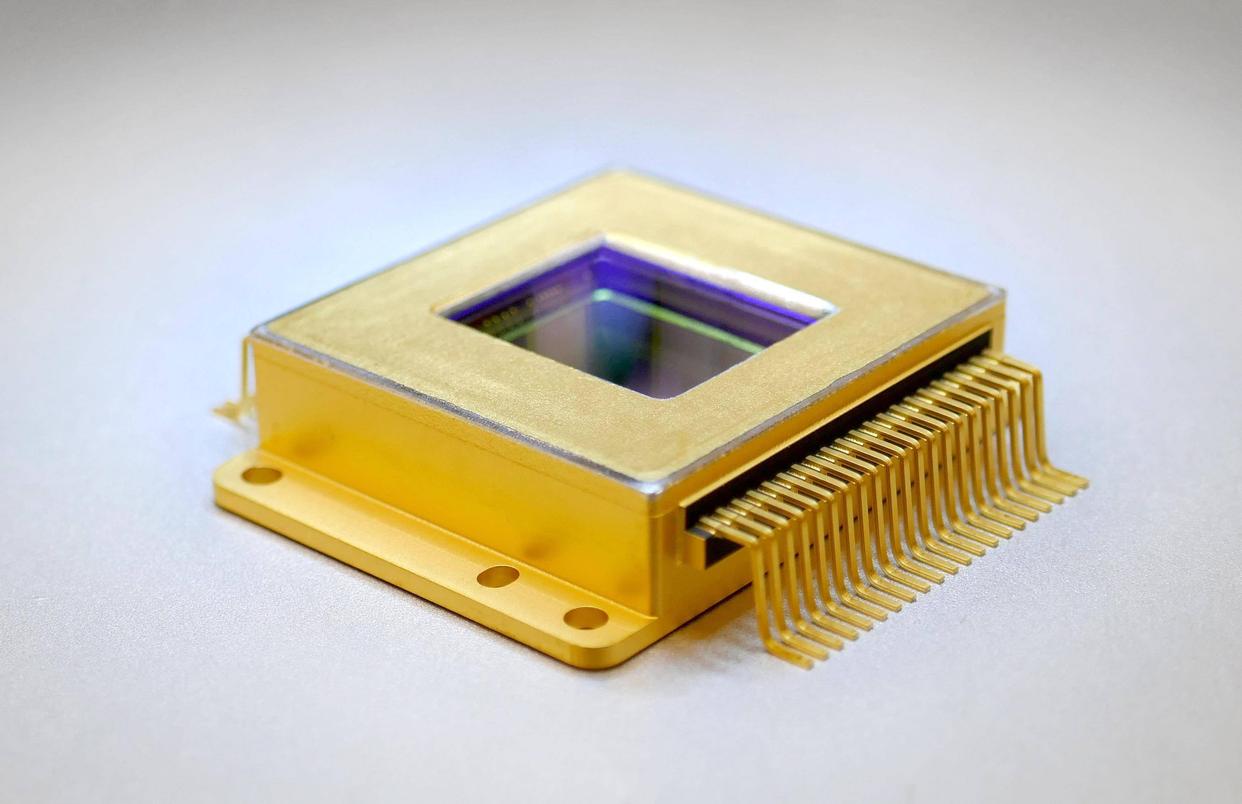

短波红外相机用的是一种叫铟镓砷（InGaAs） 的特殊半导体材料。它的能带间隙更小，大约0.75电子伏特，对应的截止波长大约在1650纳米。用大白话来说，铟镓砷这种材料天生就能感知到能量更低的短波红外光子，而硅做不到。

当短波红外光照射到InGaAs探测器上时，会激发材料内部的电子-空穴对，产生可测量的电信号，再经过模数转换变成数字图像。这就是SWIR相机能看到人眼看不到的光的根本原因。

三、短波红外到底强在哪？三个核心优势

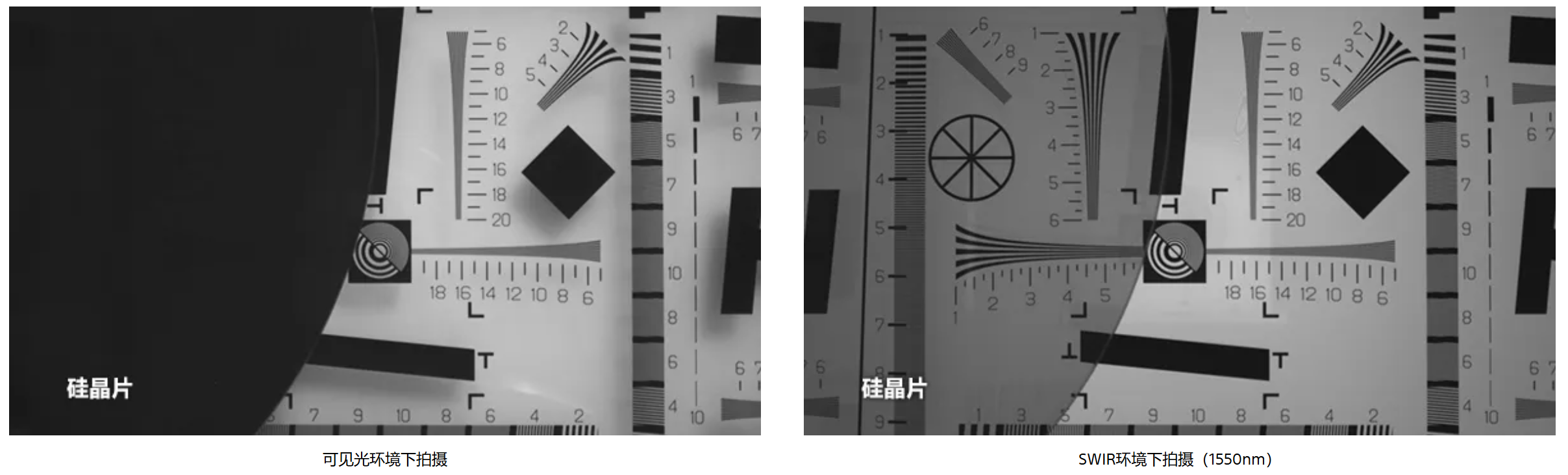

第一，能“穿透”某些材料。 这是SWIR最让人惊叹的能力。硅材料在可见光下是不透明的，但在短波红外下却会变得半透明。利用这个特性，SWIR相机可以穿透硅片表面，直接检测到内部的微裂纹、空隙和层间脱离。同样，它还能穿透薄塑料、油墨涂层，甚至某些织物。

第二，能“看穿”雾霾烟尘。 短波红外的波长比可见光长，受大气中微小颗粒（如烟雾、雾霾中的尘埃）散射的影响更小。这就好比波长更长的个子更大，不容易被小颗粒挡住去路。在浓雾、烟尘、薄雾等恶劣天气条件下，SWIR相机依然能保持稳定成像，而普通相机早就瞎了。

第三，能“识别”材质。 这是SWIR最有趣的应用之一。不同物质在短波红外波段有独特的光谱指纹——也就是特定波长下的吸收峰。水在1450纳米附近有强烈的吸收峰，所以含水量越高的区域在SWIR图像中呈现越暗的色调。不同种类的塑料在可见光下看起来一模一样，但在SWIR下却能清晰区分。

四、短波红外在哪些地方大显身手？

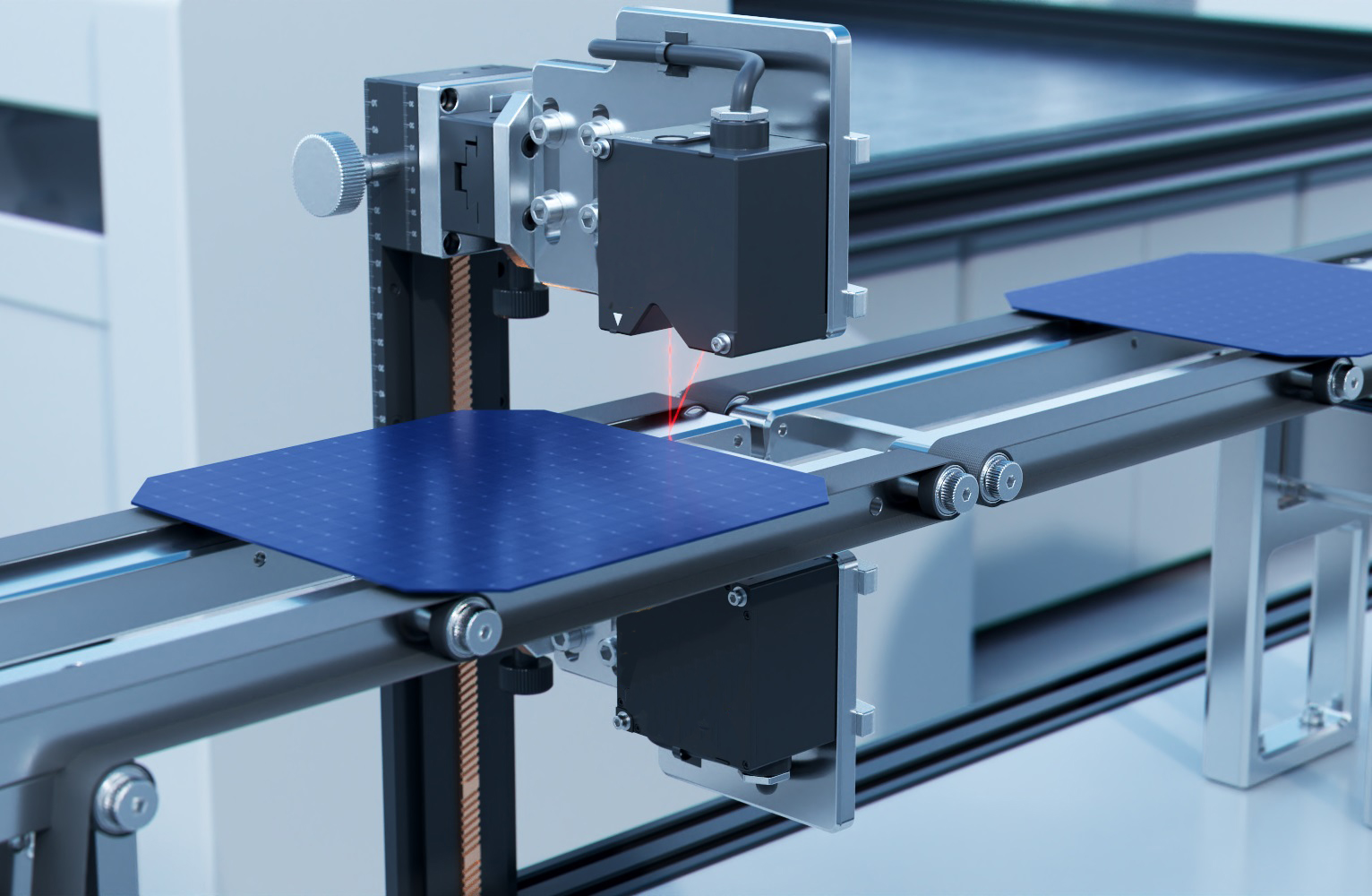

半导体制造是SWIR最成熟的应用领域之一。晶圆内部的微裂纹如果在后续制程中未被发现，会导致整颗芯片报废。SWIR相机能穿透硅片表面，在晶圆进入后续工序之前就把内部缺陷检测出来。有数据显示，在光伏隐裂检测中，SWIR的检出率可达99.2%，效率比传统检测方式提升数倍。

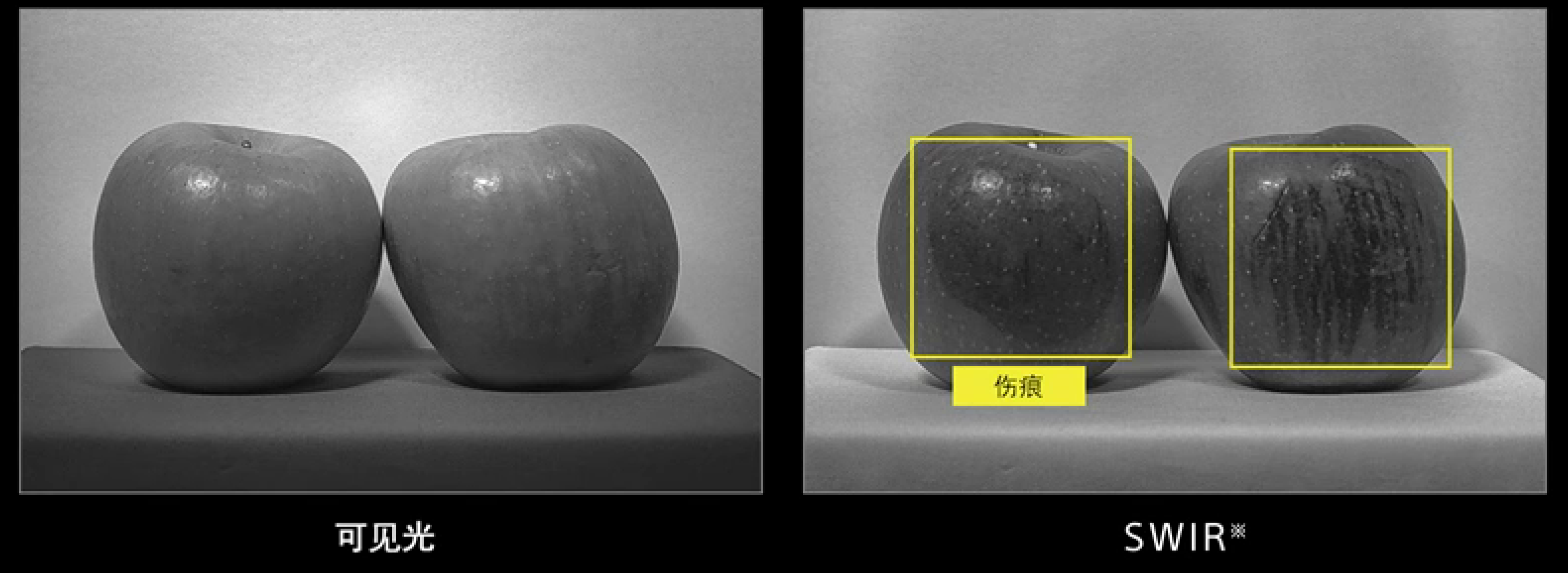

食品与农产品检测是另一个重要战场。水分含量的变化往往是食品变质的前兆。SWIR相机通过检测1450纳米附近的水分吸收峰，可以快速判断面包是否受潮、水果内部是否已经开始褐变。在果蔬分选中，SWIR还能依据磕碰损伤、成熟度、早期霉变情况进行品质分级。

塑料分选与回收也在大规模应用SWIR。不同聚合物在短波红外波段有各自独特的吸收特征，SWIR相机能快速识别并分类不同类型的塑料。在塑料分选中，误判率可低于0.5%，效率远超人工。

药品检测同样受益于SWIR技术。它可以穿透药瓶包装，检测内部药品是否受潮变色，还能用于药片包衣检测、污染物识别和灌装量验证。

五、结语

SWIR技术当然也有它的局限，成本相对较高、在某些场景下分辨率不如可见光相机精细。但它填补了一个重要的技术空白，在可见光看不见的地方，在热成像看不清细节的时候，SWIR提供了一个独特的解决方案。

从半导体晶圆内部裂纹的检测，到食品分选线上对水果糖度和水分的无损分析，短波红外成像技术正在让机器视觉系统获得一种全新的感知维度，不是看得更远，而是看得更深、看得更透。
