机器视觉的基石：带你深入浅出了解数字图像技术

在工业智能蓬勃发展的今天，机器视觉技术已悄然渗透到我们生活的方方面面，从工业生产线上毫秒级的缺陷检测，到智能手机精准的人脸解锁，再到自动驾驶汽车对复杂路况的实时感知。这一切智能的“视觉”能力，都源于一个核心的基石——数字图像处理技术。它赋予了计算机“看懂”世界的能力。本文将带您深入探索这项幕后技术，解析其基本原理与关键技术环节。

一、数字图像的本质：从模拟到数字

我们所处的现实世界是连续的、模拟的。人眼所见的景象，其光强和色彩在空间上是平滑过渡的。然而，计算机只能处理离散的数字。因此，要让机器“看见”，首先必须将模拟图像转换为由离散元素构成的数字图像。

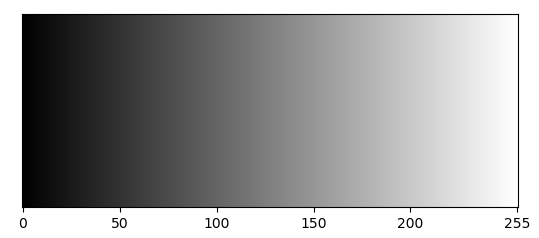

这个离散元素，就是我们熟知的像素。可以想象一幅图像被一张极其精细的网格所覆盖，每一个网格单元就是一个像素。例如，一张灰度图像，每个像素的亮度通常用一个0到255之间的整数表示，0代表纯黑，255代表纯白，中间值则对应深浅不同的灰色。彩色图像则更为复杂，通常由红、绿、蓝三个颜色通道的像素值组合而成。

二、数字图像处理系统的构成

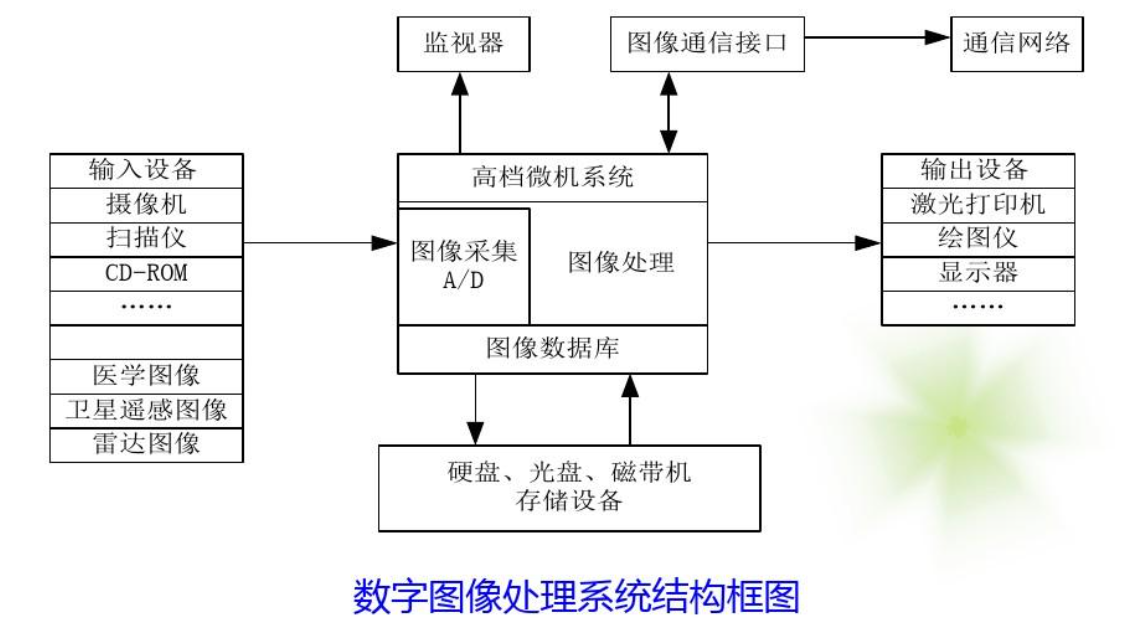

一个完整、典型的数字图像处理系统，通常由以下几个核心功能模块协同工作：

图像采集模块：核心部件是成像传感器，如CCD或CMOS相机，它们将接收到的光信号转换为电信号。此外，镜头、光源等辅助设备也至关重要，它们共同决定了采集到的图像质量。

图像存储模块：根据应用场景的不同，存储设备可以是计算机的内存、硬盘，也可以是专门的图像存储服务器。对于需要实时处理的高速机器视觉系统，存储的读写速度和容量是关键的瓶颈之一。

输出与显示模块：显示器是最常见的输出设备，它将数字信号重新转化为可视图像。在一些自动化系统中，输出模块可能直接向机械臂发送控制指令，或向数据库输出识别结果。

图像处理与分析模块：它对采集到的数字图像进行预处理、分割、特征提取、识别等一系列操作，最终从原始的像素矩阵中提炼出有用的信息。

三、数字化：采样与量化的艺术

将连续的模拟图像转换为离散的数字图像，这一过程被称为图像数字化，它包含两个不可分割的步骤：采样和量化。

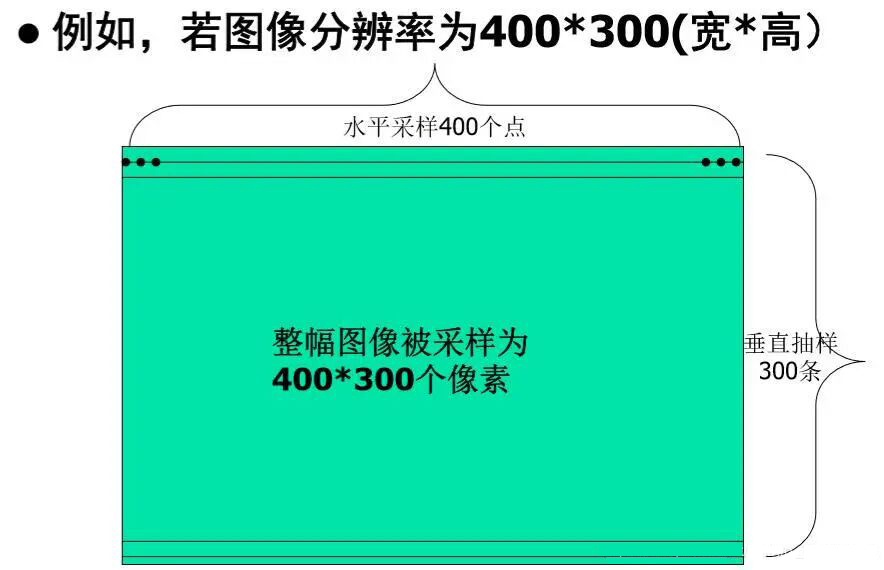

采样决定了图像的空间分辨率。它是指将图像在空间上分割成若干网格，并对每个网格内的光强进行测量的过程。采样越密集，原始图像中越精细的细节就越有可能被保留下来，图像看起来也就越清晰。

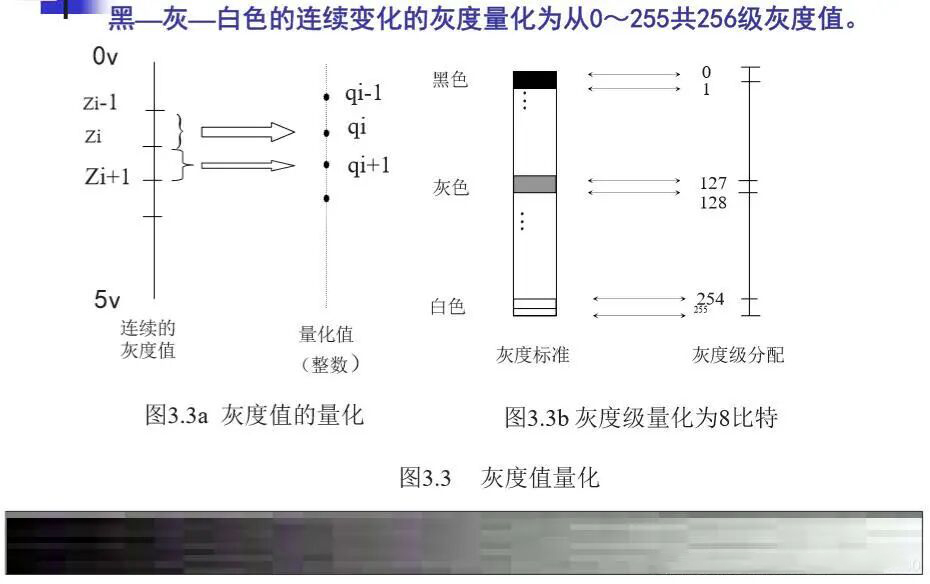

量化则决定了图像的色彩（或亮度）分辨率。它是指将采样点测量到的连续光强值，归入到有限个离散等级的过程。量化的等级越高，图像的色彩过渡就越平滑，越能还原真实的明暗变化。采样和量化共同决定了数字图像的质量和信息量，是图像采集阶段的核心参数。

四、图像分辨率与灰度深度

在理解了采样和量化后，我们可以更精确地定义两个核心概念：图像分辨率和灰度深度。

图像分辨率通常指像素分辨率，即一幅图像中像素的总数，常用“宽×高”的形式表示，如1920×1080。这个数字直接反映了图像的精细程度。这也意味着更大的数据量和更高的处理开销。在机器视觉应用中，需要根据检测精度和实时性要求来权衡选择合适的分辨率。

灰度深度（或称位深度）则是量化过程的直接体现，它决定了每个像素可以显示多少种颜色或灰度等级。灰度深度越高，图像的色彩表现力越强，越能区分细微的亮度或颜色差异，这对于某些需要精确颜色分析的机器视觉应用至关重要。

五、图像数据量的决定因素

在工程实践中，图像数据量的大小是一个不可忽视的因素，它直接影响着系统的存储需求、传输带宽和处理速度。如前所述，图像的数据量主要由三个因素决定。

图像分辨率：分辨率越高，像素总数越多，数据量自然成倍增长。

灰度深度：每个像素存储所需的数据位越多，总数据量也越大。

图像格式：原始图像格式（如BMP）通常未经压缩，数据量最大。而JPEG、PNG等格式则可以通过不同的压缩算法大幅减小文件体积，但可能以牺牲部分图像信息或增加解压计算开销为代价。

理解这些因素，有助于我们在实际系统中对图像质量和处理性能进行优化和平衡。

六、灰度直方图：图像的“光谱分析”

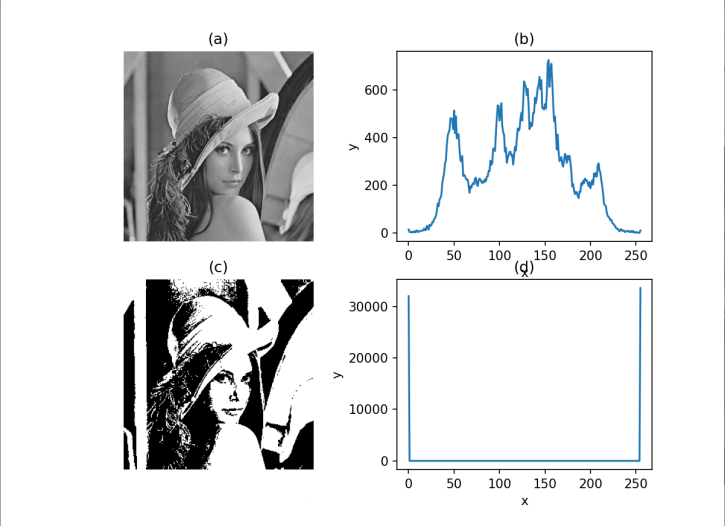

灰度直方图是一种简单却功能强大的工具，用于分析图像的亮度分布。它统计了图像中每个灰度级别出现的频率（像素个数）。横轴通常表示从0（黑）到255（白）的灰度级别，纵轴则表示对应灰度级别的像素数量。

基于直方图的分析，可以指导我们进行后续的图像增强操作，如通过直方图均衡化来拉伸对比度，使隐藏在暗部或亮部的细节显现出来。

七、点处理与局部处理：两种基本的运算范式

在数字图像处理的算法层面，根据参与运算的像素范围，可以将其大致分为点处理和局部处理两大类。这是构建更复杂图像分析算法的基础。

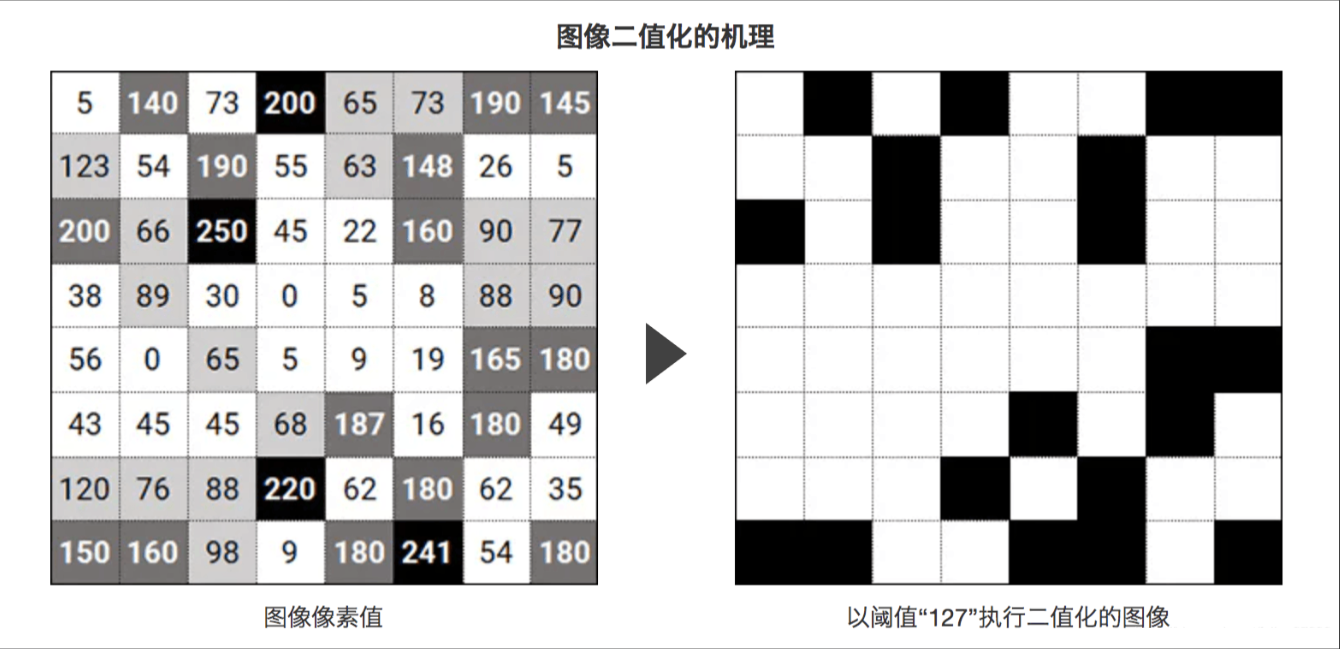

点处理：输出图像中每个像素的值仅取决于输入图像中同一个位置的像素值，与周围邻域无关。这种运算也被称为灰度变换。典型的应用包括图像二值化，通过设定一个阈值，将灰度图像转换为只有黑白两色的图像，以简化后续分析；点处理算法简单、快速，能够直接修改图像的全局属性。

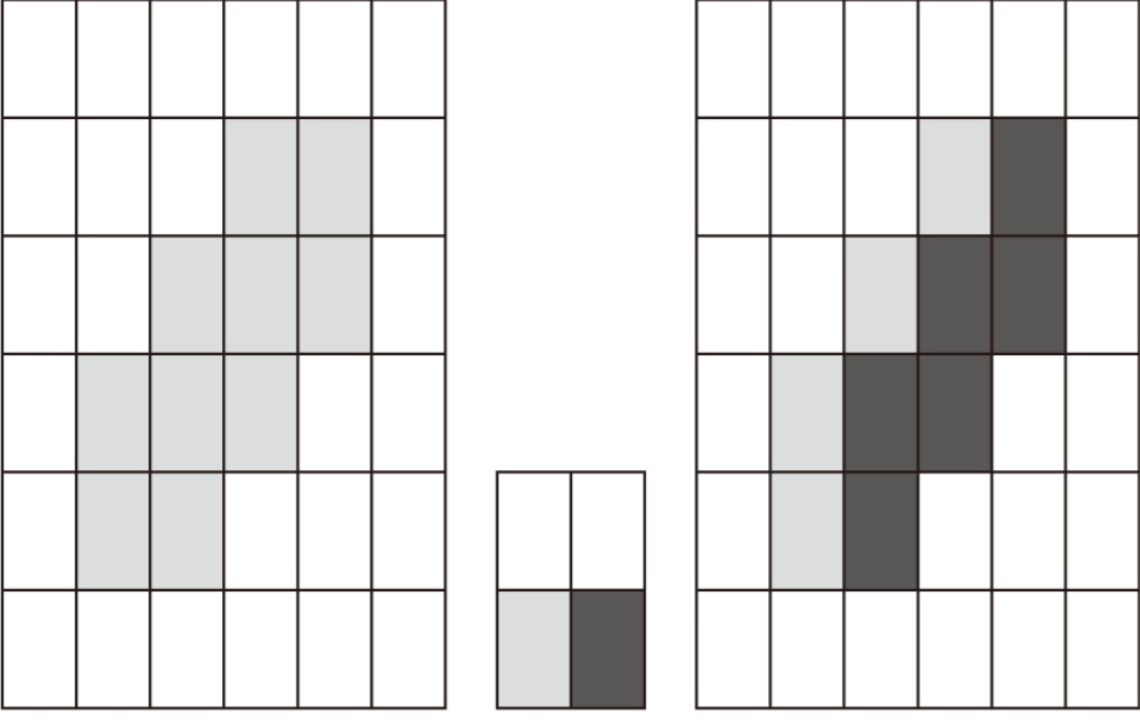

局部处理：输出图像中某个像素的值不仅取决于该像素本身，还取决于其周围一定邻域内的像素值。这种运算也称为滤波或掩模运算。局部处理能够利用像素间的空间关系，实现更精细的图像增强和特征提取。

总结

数字图像处理技术是连接物理世界与数字信息的桥梁，是机器视觉系统得以感知、理解和分析世界的核心。从模拟到数字的转换，到像素、分辨率、直方图等基础概念，再到点处理与局部处理等基本运算，这些知识共同构成了机器视觉的坚实底座。

随着深度学习等人工智能技术的飞速发展，数字图像处理正与其深度融合，催生出更强大、更智能的视觉解决方案。无论是在智能制造、医疗影像、自动驾驶还是安防监控等领域，对图像处理基础原理的深刻理解，都将是我们驾驭这些先进技术、推动创新应用的关键所在。
