图像传感器的噪声与信噪比：为什么“像素高”不等于“画质好”

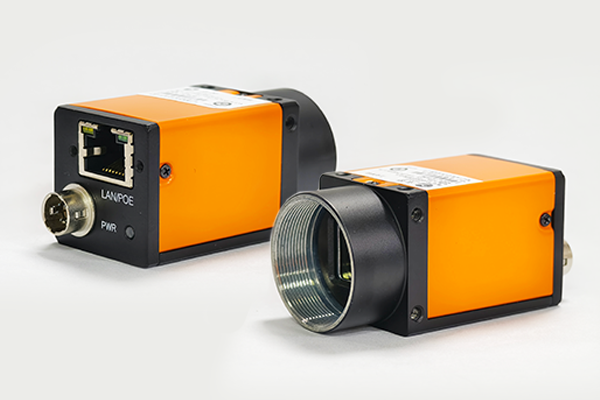

很多人选工业相机时只看像素是多少万，觉得像素越高图像越清晰。但选相机时“像素高就等于拍得清”这个错觉，可能正在让你为不匹配的参数花冤枉钱。实际上，像素只是决定图像尺寸的一个数字，它告诉你能拍多大，却没告诉你拍得清不清。真正决定图像质量的，是另一个藏在参数表深处的指标，那就是信噪比。

一、图像不是“拍下来”的，是“算出来”的

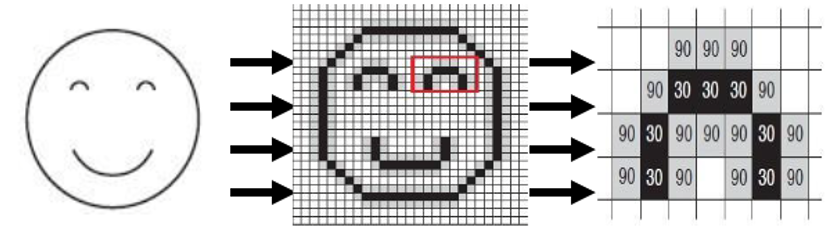

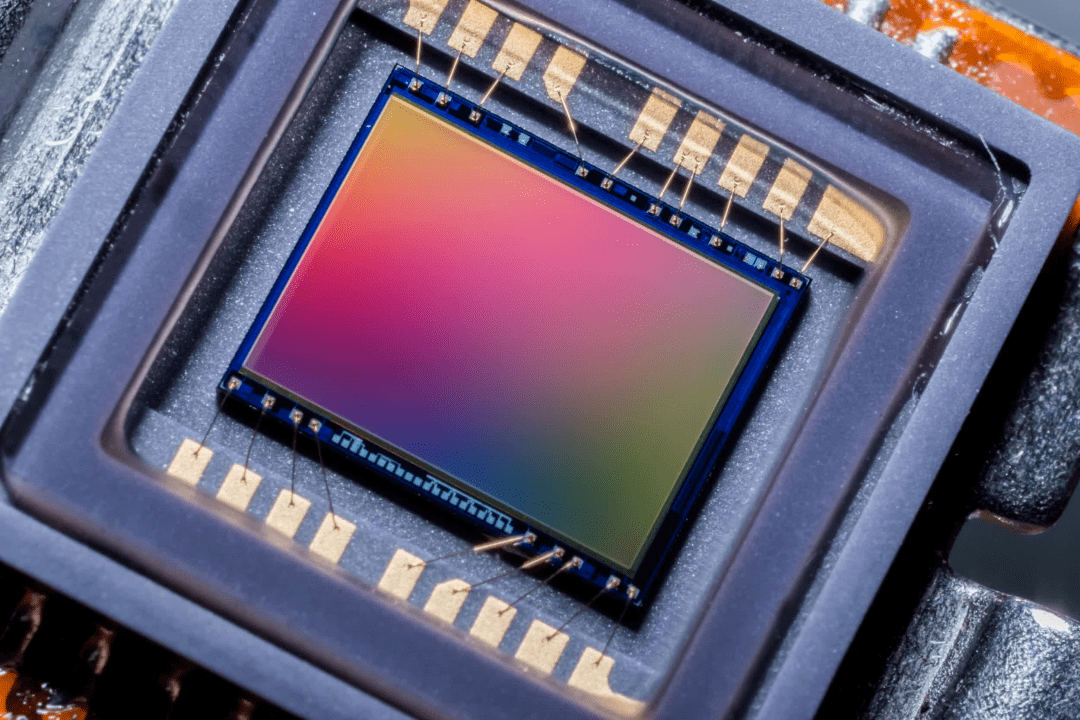

要理解信噪比，先得搞清楚图像是怎么来的。相机拍一张照片，本质上是把光信号变成电信号，再变成数字信号的过程。光子打到传感器上，被转换成电子；电子被收集、放大、读出，最后被模数转换器变成像素值。

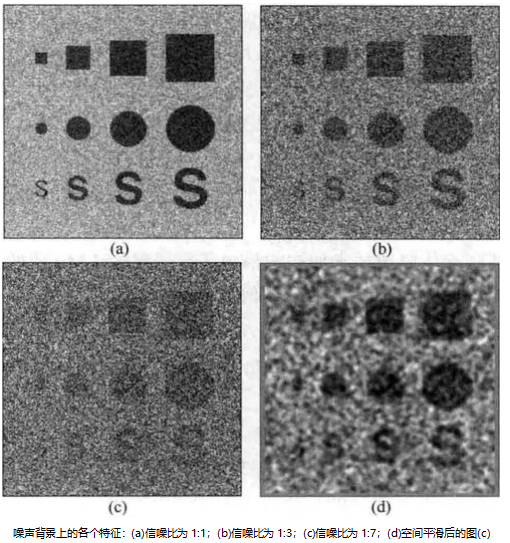

但这条链路并不完美。光子转化成电子之后，相机开始计数——但它数到的，不全是“有用的信号”，还混进了大量“没用的噪声”。信噪比就是信号与噪声的比值，信噪比越高，图像越清晰，噪声越少。信噪比（SNR）可以近似表示为：SNR = S / √(S + R² + D×t)，其中S是有效信号电子数，R是读出噪声，D是暗电流，t是曝光时间。

像素高只影响分子里的S，也就是你能捕获多少信号。而分母里的噪声，才是真正决定画质的关键。

二、主要的三种噪声来源

散粒噪声

散粒噪声（也叫光子散粒噪声）来自于光本身的物理特性，光不是连续的“水流”，而是一颗一颗的“光子雨”。光子到达传感器的时间是随机的，就像雨滴落在屋顶上，有的地方多、有的地方少。这种随机波动就是散粒噪声。

它的特点是与信号强度的平方根成正比，光线越强，噪声越大，但信号增长得更快，所以信噪比反而提高。在弱光环境下，散粒噪声是影响图像质量的主要因素。

暗电流噪声

暗电流噪声来自于热量。即使完全遮光、没有光子到达传感器，半导体材料中的热激发也会不断产生电子。曝光时间越长、温度越高，暗电流积累的电子就越多。高端工业相机通常配备散热系统甚至制冷装置来降低暗电流。

读出噪声

读出噪声则发生在信号被读出和放大的过程中。信号从像素转移到放大器、再被模数转换器变成数字信号，每一步都会引入额外的电子噪声。读出噪声与曝光量无关，在弱光条件下它会成为主要的限制因素。

这三种噪声共同决定了图像的信噪比。回到刚才那个公式，分母里每一项都对应一种噪声源：散粒噪声、暗电流噪声和读出噪声。

三、量子效率和动态范围

除了信噪比，还有一个容易被忽略的指标叫量子效率（QE）。它衡量传感器把光子转化成电子的效率。一个量子效率70%的传感器，每10个光子落在像素上，大约能产生7个电子。量子效率越高，同样光照下产生的信号越强，信噪比自然越高。同一片昏暗的工件，量子效率高的相机能用更少的曝光时间拍出清晰的图像，而量子效率低的相机则需要延长曝光时间，而这又会引入更多的暗电流噪声。

另一个常被混淆的概念是动态范围和信噪比。动态范围衡量传感器在同一图像中同时捕捉最亮和最暗细节的能力。动态范围只考虑暗噪声，而信噪比包括了所有噪声的叠加。一台动态范围120dB的相机可能看起来很厉害，但如果它的信噪比不够高，在中等亮度区域的图像质量可能还不如一台动态范围只有70dB的相机。

四、选型时，别只看像素

说了这么多，回到最开始的选型问题。

第一，先看传感器型号和量子效率。同样像素的相机，用的传感器可能完全不同。有些用的是老款传感器，量子效率只有40%；有些用的是新款背照式传感器，量子效率能到70%以上。两者的弱光表现天差地别。

第二，看读出噪声。高端工业相机的读出噪声可以低至几个电子甚至1个电子以下。读出噪声越低，弱光下的图像越干净。

第三，看信噪比曲线而不是只看峰值信噪比。有些相机在强光下信噪比很高，一到弱光就急剧下降。如果你的检测场景光线偏暗，一定要看它在实际工作照度下的信噪比表现。

第四，别忘了散热。产线环境温度高、连续运行时间长，暗电流会持续积累。带制冷功能的工业相机价格更高，但在长时间运行场景中，它带来的图像质量提升是值得的。

五、结语

像素决定的是图像有多大，信噪比决定的才是图像有多好。高像素配上低信噪比，就像用一张巨大的画布去画一幅模糊的草图，尺寸再大，细节依然缺失。理解噪声的来源和信噪比的计算逻辑，才能在看相机参数表时，不被那些“千万像素”的数字迷惑，真正选出适合自己检测场景的工业相机。

当然，信噪比只是一个指标。在实际的视觉系统设计中，它需要和光学成像、机械结构、电子控制以及软件算法放在一起综合考量。但至少，下次看到“高像素”的宣传时，你会多问一句：信噪比是多少？
