亚像素边缘检测：突破像素的“物理极限”

像素是图像传感器采集信息的最小单元，每个像素只能记录一个数值，就是落在该区域内的光的平均强度。至于光线是从哪个方向来的、落在像素的哪个具体位置上，像素本身无法区分。

这就产生了一个基础性问题，当一条边缘穿过像素时，我们只能确定它在像素内部，却无法知道它的精确坐标。亚像素边缘检测技术要解决的正是这个问题，它不改变硬件，不提高相机分辨率，而是通过数学方法从像素的灰度值中推算出边缘在像素内部的精确位置。

一、为什么像素级边缘检测“不够用”

边缘检测是机器视觉中最基础也最重要的操作之一。简单说，就是在一张图像里找到那些“亮度突然变化”的位置，如物体和背景的分界线、零件表面的轮廓边缘、缺陷区域的边界。几乎所有尺寸测量和缺陷检测，都要先找到这些边缘。

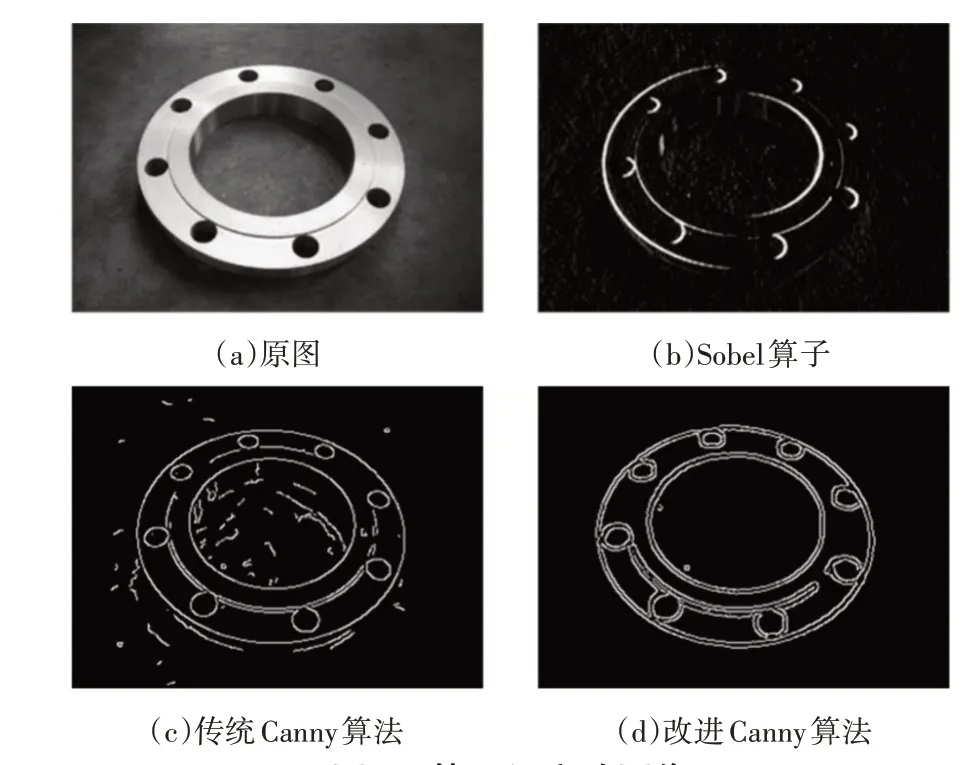

传统的边缘检测算法，比如你经常听说的Canny算子、Sobel算子，本质上是在做一件事，找出图像中灰度变化最剧烈的位置。它们把图像里每一个像素的亮度值和周围像素做比较，计算出变化的幅度和方向，然后画出一条经过这些像素的线。这就是像素级边缘检测。 边缘的位置被锁定在某个像素上，精确到整数。

听起来没什么问题？

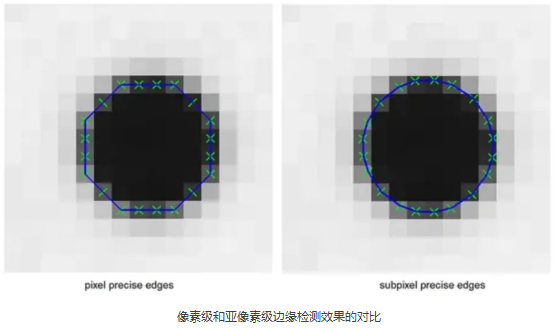

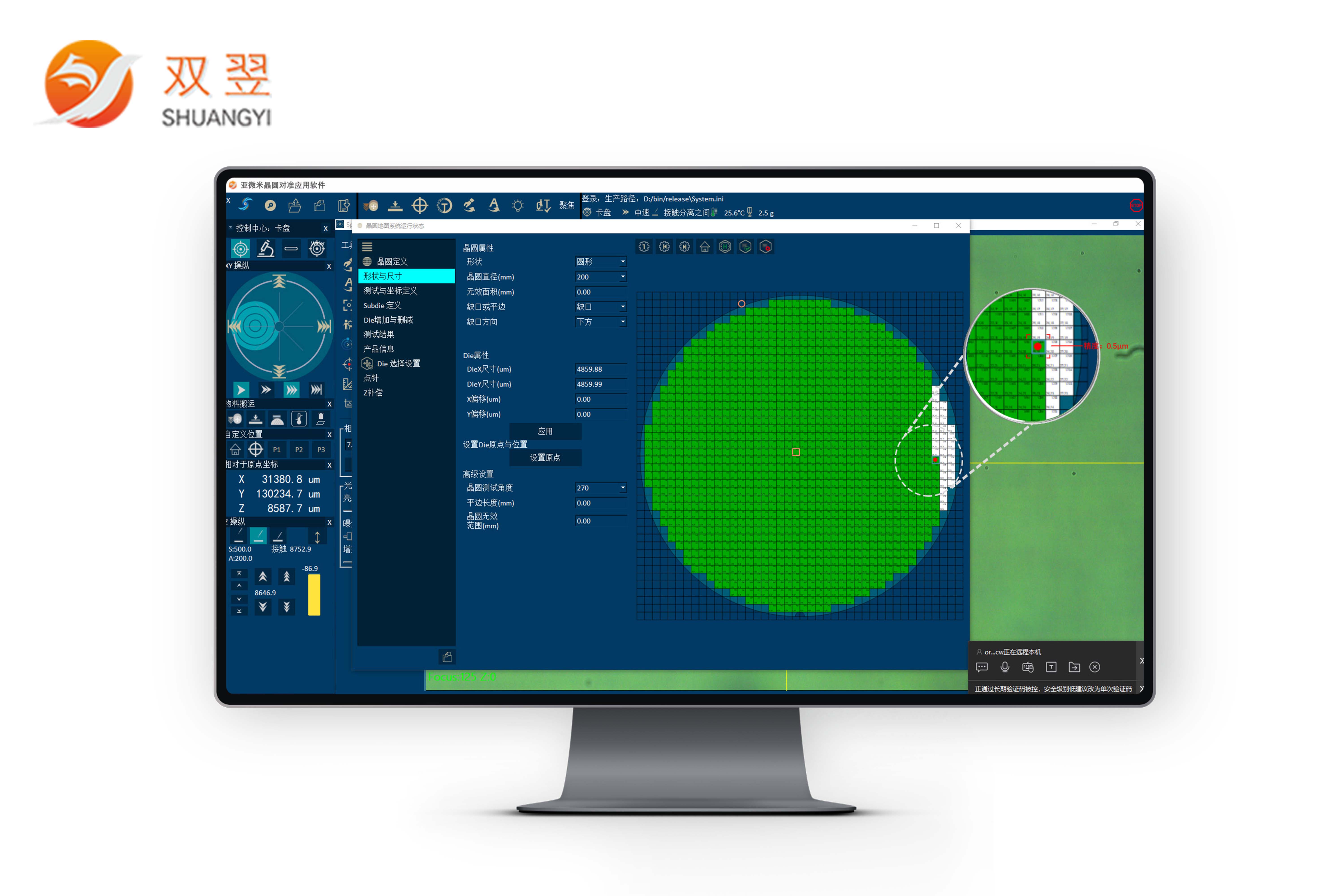

但现实中的边缘不一定刚好落在像素的正中间。 它可能穿过了像素的左三分之一处，可能穿过了像素的上四分之一处。像素级算法不管这些，它只能告诉你边缘在这个像素里，至于在像素的哪个位置——不知道。当一个像素对应的物理尺寸是几个微米甚至更小的时候，这种“不知道”带来的误差就变得不可接受了。

二、亚像素检测：计算出更精确的位置

亚像素边缘检测的思路其实很简单，不是换更好的相机，提高硬件分辨率，而是用数学方法从已有的像素中算出更精确的边缘位置。 就像你用一把毫米刻度的尺子量长度，虽然尺子上只有毫米刻度，但你通过估算毫米之间的位置，可以读出0.1毫米的精度。亚像素检测做的也是类似的事情，只是它用的是灰度值的变化曲线，而不是肉眼估算。

具体怎么做的呢？

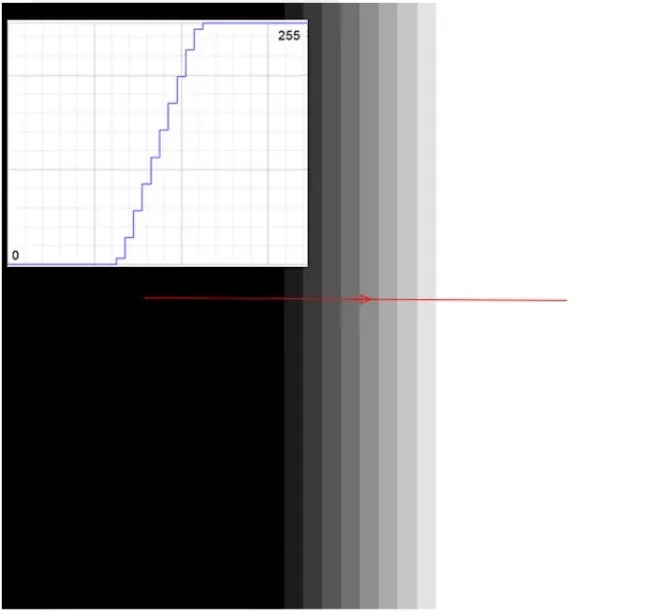

想象一条边缘穿过几个相邻的像素。这些像素的亮度值不是随机变化的，它们呈现一个有规律的过渡，从暗到亮，中间有一段灰度值爬坡的过程。亚像素算法会分析这段爬坡的形状，用数学模型去拟合这条变化曲线，然后计算出曲线最陡的那个点在哪里。这个点的位置，就可以精确到像素的几分之一。这种方法称为插值法或拟合法。

除了拟合灰度曲线，还有另一类方法叫做矩方法。它不直接分析灰度变化，而是计算边缘附近像素的“灰度矩”，可以理解为灰度分布的一种统计特征，然后用已知的理想边缘模型去匹配这些统计值，反推出边缘的精确位置。Zernike矩和空间矩是这类方法中最常用的两种。实测中基于Zernike矩的亚像素算法可以达到0.05像素的定位精度。

你可能会问：0.05像素是什么概念？如果相机标定精度是0.0098毫米/像素，0.05像素对应约0.0005毫米的误差，也就是0.5微米。

三、亚像素检测在工业中的实际价值

在某些半导体封装场景中，系统通过CCD相机与光源的组合，实现了0.01mm级定位精度。在陶瓷封装检测中，系统利用亚像素级边缘提取算法测量外壳尺寸公差，可检测0.1mm宽度的表面裂纹。

这些数字背后，是亚像素边缘检测技术在实实在在的工业场景中创造的价值。半导体封装中晶片定位的精度、PCB板上导线宽度的测量、轴承内圈尺寸的检测，这些对精度要求极高的任务，如果没有亚像素技术，靠像素级算法根本无法完成。

需要注意的是，亚像素检测有一个重要的前提，你得先有一张足够清晰的图像。 如果图像本身模糊不清、噪声严重、对比度不足，再好的亚像素算法也算不出准确的位置。这就好比你在雾里看一个人，你看不清他的轮廓，也就没法精确估算他的身高。

要先保证光学系统能拍出高质量的图像，再让亚像素算法去发挥它的威力。

四、结语

亚像素边缘检测的价值，可以概括为一句话：它让机器视觉系统不再满足于看见像素，而是能够看见像素内部。 这项技术把测量的极限从像素级别推进到了像素的几分之一，让原本需要昂贵硬件才能达到的精度，在现有硬件上就能实现。它不是用更好的相机去拍更清晰的图，而是用更聪明的算法，从同一张图里读出更多的信息。

在今天这个对精度要求越来越苛刻的制造时代，亚像素边缘检测已经成为高精度视觉测量系统不可或缺的核心技术。从半导体封装的微米级定位，到精密零件的尺寸测量，再到表面缺陷的精细识别，往往都有亚像素技术在默默支撑。
