光学、机械、电子、软件协同：做好机器视觉系统的底层逻辑

你有没有见过这样的场景？一套视觉系统中每一件单品拿出来都无可挑剔。但装到一起之后，拍出来的图像要么边缘模糊、要么对比度不足、要么反光严重到什么都看不清。折腾了几天，换了几种光源、调了无数次参数，问题依旧。最后得出的结论往往是“硬件没问题，应该是算法不行”。

但问题真的出在算法上吗？

其实，根源往往不在算法本身，而在光学、机械、电子、软件这四个环节中，某个看似不起眼的细节出了问题。机器视觉不是“相机+软件”的简单组合，而是一门涉及光学、机械、电子、软件四个学科深度协同的系统工程。这四个环节的关系就像一支交响乐队，每个乐器单独演奏都很动听，但合在一起如果不能彼此配合，出来的就不是音乐，而是噪音。

一、光学：图像质量的“第一道关口”

光学系统是整个视觉系统的信息入口。光源、镜头、滤光片、相机——这四个元件的匹配程度，直接决定了后续所有环节能拿到什么样的原始图像。如果这一步出了问题，后面的算法做得再好，也只能在“烂图”上做补救，效果永远有限。

光源选型就是一个典型的例子。金属表面的高反光特性，会让常规的环形光照射下产生大面积眩光，掩盖真正的缺陷。这时需要用低角度光或偏振光来抑制镜面反射。如果光源选型不对，图像拍出来就是一片白，算法根本无从下手。镜头选型同样容易被低估。很多人觉得“只要焦距对了就行”，却忽略了靶面尺寸的匹配。如果镜头的成像圈小于相机的传感器尺寸，图像四角就会变暗甚至全黑，边缘区域的测量精度会大幅下降。

二、机械：给光学系统一个稳定的环境

选好了光源和镜头，接下来需要把它们固定在一个稳定的机械结构上。这看起来很简单，不就是几个支架和夹具吗？但就是这个简单的部分，经常成为整个系统最不稳定的环节。

工业相机的安装支架必须有足够的刚性。如果支架有微小的振动，在高速运动场景中，哪怕0.1毫米的抖动，在图像上都会表现为模糊的边缘，直接导致测量结果偏差。同时，光源的安装角度也极度敏感。在检测高反光金属表面时，光源角度偏差几度，反光区域的位置和形状就会发生显著变化，目标特征的对比度可能下降30%以上。

三、电子：数据传得快，系统才跑得顺

光学系统把光信号变成了数字图像，机械结构保证了这一切在稳定状态下进行。接下来，电子系统负责把图像数据从相机快速、无损地搬运到计算机里。

这里最容易忽视的问题是触发同步。在流水线上，工件以稳定的速度经过相机下方。相机必须在一个精确的时间窗口内完成曝光，早一点拍到的是前一个工件的尾巴，晚一点就拍到了下一个工件的头部。触发信号的延迟，哪怕只有几毫秒，都可能导致拍到的图像偏离目标区域。

数据接口同样关键。在高速检测场景中，相机每秒可能输出几十张高分辨率图像，数据量极大。如果采集卡或数据线的带宽不足，就会造成图像丢失或传输延迟，系统无法跟上产线节拍。很多视觉系统在实际产线上表现不如实验室，原因往往出在这里，实验室里用的是短数据线、理想环境，而产线上数据线可能长达十几米，电磁干扰也截然不同。电子系统的稳定性，在很大程度上取决于对整个信号链路的理解和把控。

四、软件：让硬件发挥应有价值

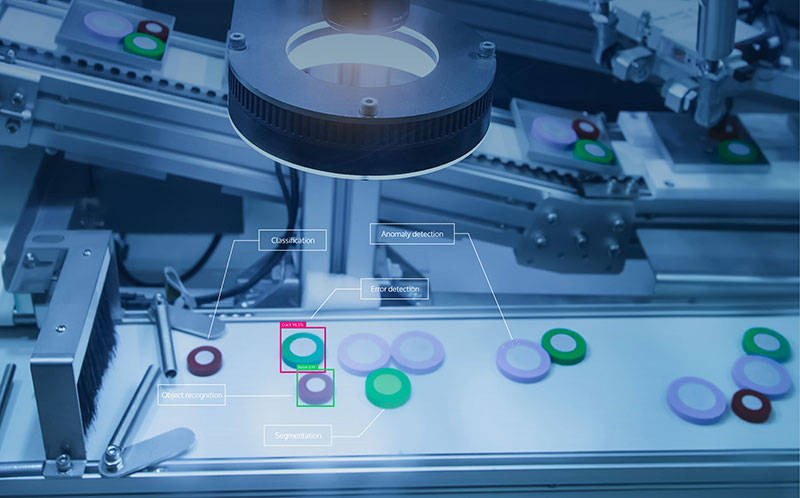

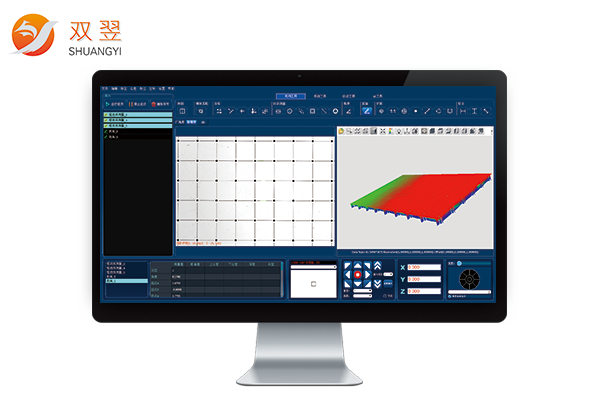

光学、机械、电子都准备好了，最后轮到软件。算法的作用是把采集到的图像中的有用信息提取出来，转化为检测结果或控制指令。

但算法能做什么，很大程度上取决于前面三个环节给它提供了什么样的原始数据。如果图像边缘锐利、对比度适中、背景干净，算法只需要几十毫秒就能完成特征提取和判定。如果图像模糊、噪点多、对比度不足，算法可能需要花数倍的时间做预处理，而且结果还不稳定。这就像让一个顶尖大厨用一堆不新鲜的食材做菜，手艺再好，成品也难以达到最佳水平。

一套设计良好的视觉系统，会让算法在最理想的数据上做最少的运算。精度来自硬件的物理保障，效率来自算法的精简优化，两者缺一不可。如果把所有压力都推到算法这一端，不仅开发周期长，而且现场调试困难，最终效果往往事倍功半。

五、结语

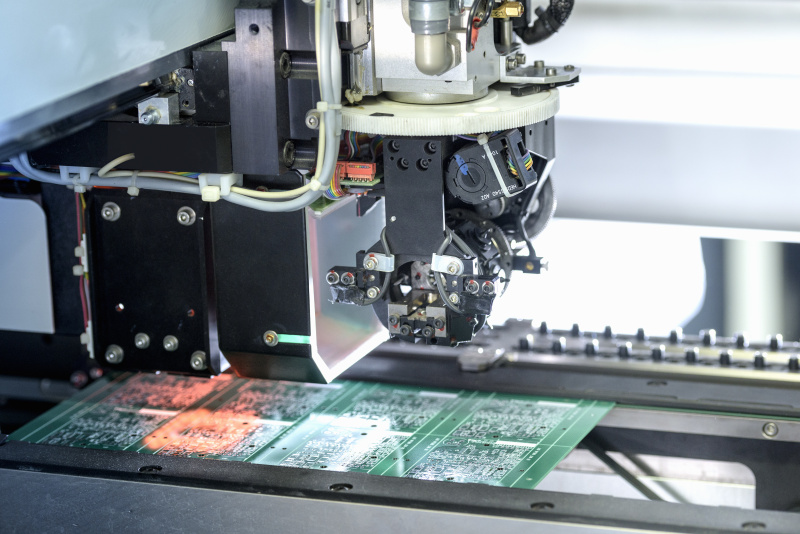

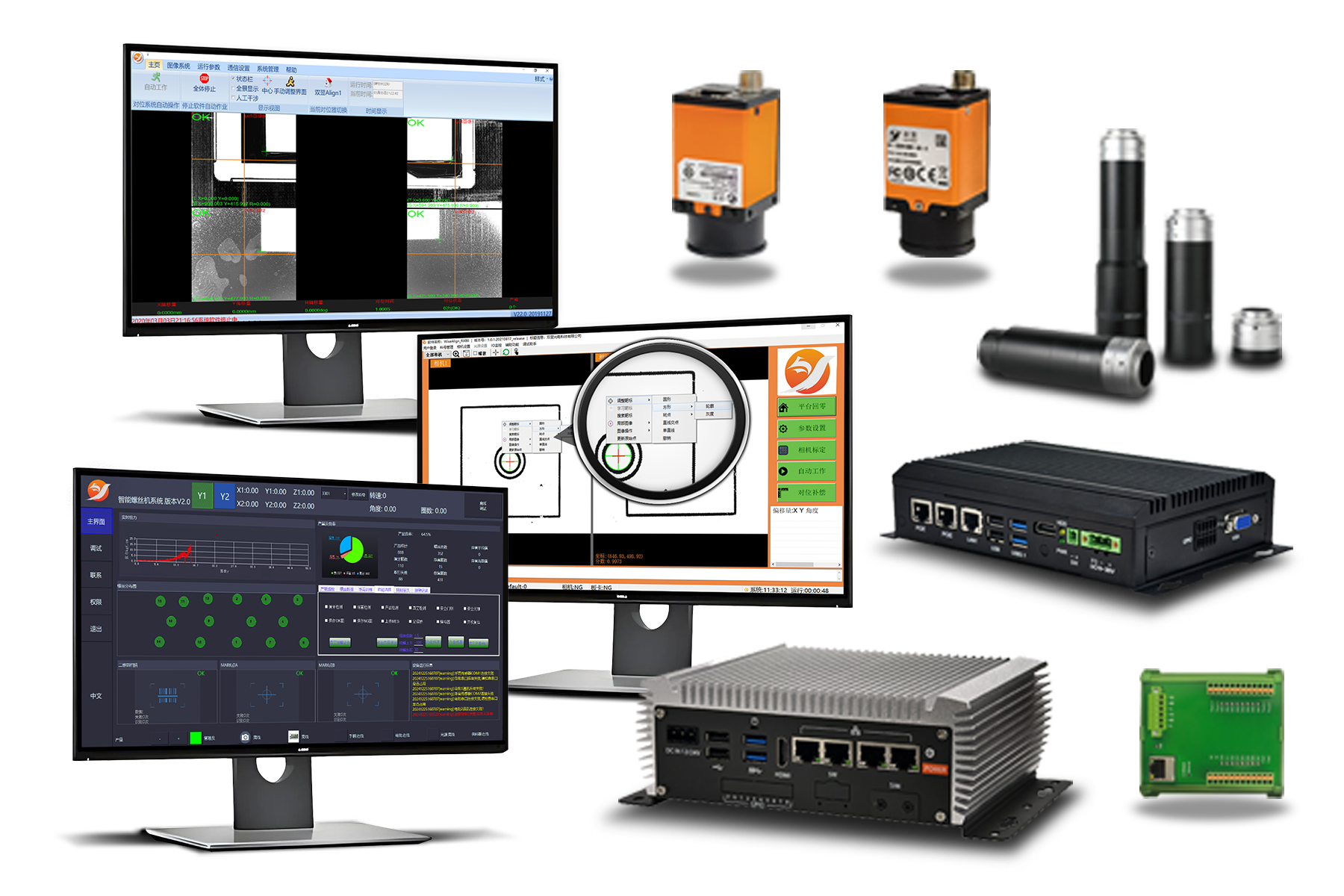

随着系统集成度的不断提高，这种协同效应正在变得更加重要。双翌光电正是具备整合能力的方案提供商，将这种协同逻辑贯穿于产品设计的始终。其视觉系统从光学选型、机械结构到电子集成和软件算法，在出厂前就完成了各环节的匹配与联调，用户拿到手之后只需要简单调试就可以直接上线。这种“开箱即用”的趋势，正在降低机器视觉的应用门槛，让更多制造企业能够快速获得可靠的视觉检测能力。

但无论技术如何演进，有一个原则不会变：让每个环节做好自己最擅长的事，然后把它们有机地连接在一起。这既是机器视觉的系统设计原则，也是它真正的难度所在。理解这一点，才能在面对问题时更快定位到真正的短板，而不是在错误的方向上反复消耗时间。
