机器视觉赋能平板电脑OCA真空全贴合，精度、效率与智能化的三重飞跃

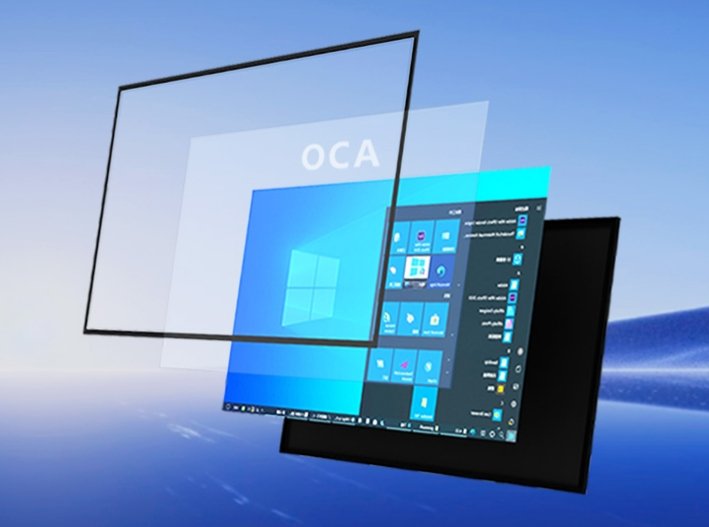

 平板电脑屏幕通常由表层的保护玻璃（Cover Glass，常与触摸屏TP集成）和内部的液晶显示模组（LCM）构成。传统框架贴合方式会在两层材料间留下空气间隙，导致光线反射、屏幕显色灰暗、透光性下降，并影响触控信号的传输灵敏性。

OCA全贴合技术通过一层纯净度高、光学性能优良的固态光学胶，将保护玻璃与显示屏在真空环境中以完全无气泡的方式精密粘合，彻底消除了空气层。

这项技术显著提升了视觉体验，它增强了透光率，使色彩更鲜艳亮丽，并能有效抑制外界光反射，确保在强光下屏幕内容依然清晰可见。

一、OCA真空全贴合核心挑战

实现平板电脑OCA真空全贴合面临着一系列复杂且相互关联的技术挑战，这些挑战主要源自材料的光学特性、严苛的工艺要求以及复杂的生产环境。

材料的光学特性构成了首要障碍。无论是作为触摸屏的保护玻璃，还是内部的显示模组，其表面往往具有高透光性和强反光性。这种特性使得难以稳定、清晰地捕捉到用于定位的关键特征点。

工艺精度的要求已达到微观尺度。为了完全消除可视的拼接缝隙和触控盲区，现代高端平板电脑要求TP与LCM的对位精度必须稳定控制在±0.02毫米以内。

这相当于要求系统能识别并校正不到头发丝直径四分之一的偏差。任何超出此范围的错位，都将直接导致产品降级或报废。

同时生产线必须能够在不同型号、尺寸的平板电脑屏幕之间快速切换，这对视觉系统的标定速度、参数自适应能力以及操作便捷性提出了极高要求。

二、机器视觉技术方案

为攻克上述难关，双翌光电基于专业化光源配置、四相机协同系统以及智能软件核心，提供了一套完整的机器视觉技术方案。

光源配置策略是解决成像难题的第一道钥匙。针对触摸屏（TP）组件，方案采用红外背光光源。这种打光方式能够穿透TP表层的玻璃和涂层，清晰地勾勒出其内部线路或特定Mark点的轮廓，从而克服表面反光干扰，实现稳定成像。

针对液晶显示模组（LCM），则选用红外环形光源。环形光能从多角度均匀照射在LCM表面，有效凸显其上的定位标记，同时抑制液晶层本身可能产生的眩光，确保相机能获得对比度高、特征明确的图像。

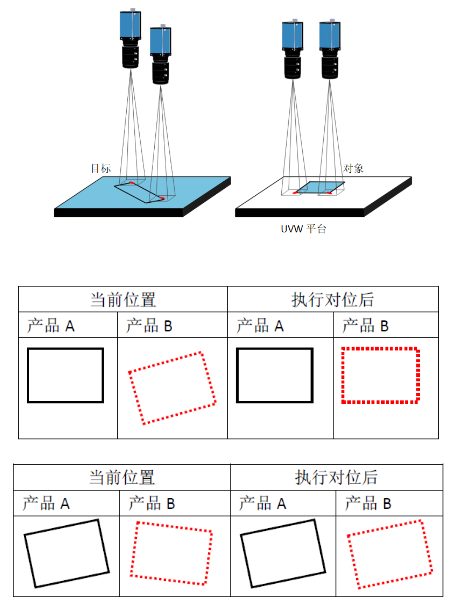

四台相机通过精密的系统标定，建立统一的世界坐标系，并同步触发拍照。这种设计不仅扩大了对位视野，更能通过多视角数据融合与交叉验证，从根本上消除因单视角测量带来的视差误差，为微米级计算提供可靠的数据基础。

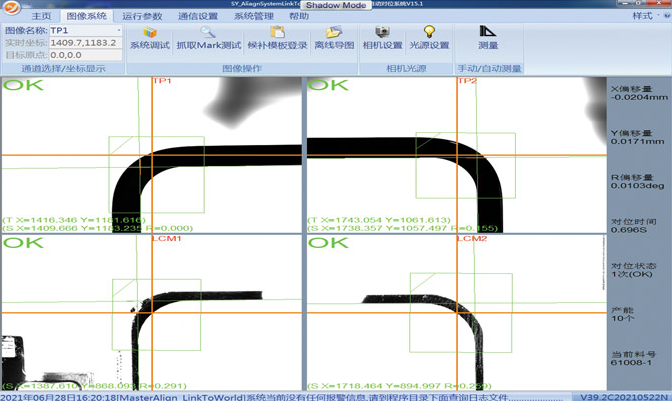

MasterAlign视觉系统是方案智能化的核心。该系统集成了前沿的图像处理与运动控制算法。在获取到TP与LCM的图像后，其算法能在毫秒级时间内完成特征识别、位置解算，并精确计算出两者在X、Y轴以及旋转角度（θ）上的偏差值。

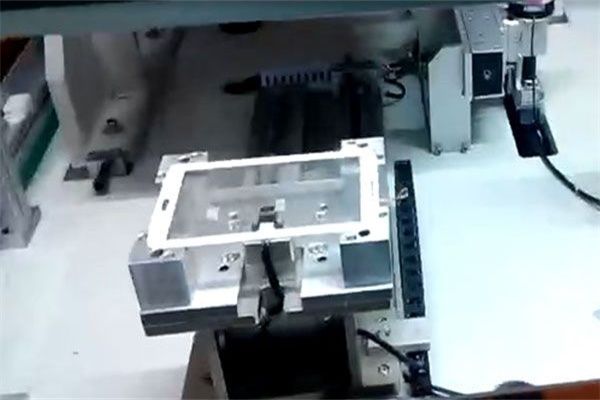

随后，系统将这些偏差值转化为高精度的补偿指令，实时发送给精密运动平台，驱动平台在贴合动作执行前完成纠偏。

三、集成化视觉对位方案成果

该集成化视觉对位方案在实际的平板电脑生产线中得到了验证，取得了远超传统方式的技术与经济成果。

在精度与质量层面，方案实现了革命性突破。系统对位精度最高可达±0.02毫米，完全满足甚至超越了高端制造的苛刻要求。

平板显示屏生产线在引入此方案后，因对位不准导致的次品率从原来的约12%骤降至2%以内，良品率获得了质的飞跃。屏幕边缘的气泡、牛顿环等贴合缺陷基本被消除，为用户带来了近乎完美的显示与触控体验。

生产效率与灵活性得到极大提升。传统依赖人工干预或半自动对位的方式，单件作业周期长，且换产调试耗时。在视觉系统的助力下，生产效率提升约33%。高速、高精度的特性使其能够完美匹配120米/分钟以上的高速生产线节奏。

操作友好性与系统稳定性是该方案得以广泛推广的关键。系统提供了直观的图形化操作界面，将复杂的视觉标定、对位参数设置整合为清晰的图标和菜单。

生产线操作人员无需掌握专业的编程知识或视觉理论，通过简单培训即可上手操作和维护，显著降低了技术门槛和人力成本。

 四、结语

基于机器视觉的OCA真空全贴合方案，其价值已超越平板电脑制造本身，为整个精密电子装配行业树立了智能化升级的典范。

双翌光电作为专注于机器视觉与工业自动化的高新技术企业，其提供的MasterAlign系统以自主的底层算法、深度整合的一体化能力，以及从双相机到多相机的灵活产品矩阵，成为解决精密对位工艺难题的核心工具，并以其平台的开放性与可扩展性，持续推动着消费电子制造领域的智能化升级进程。
