CCD视觉系统实现柔性屏高精度贴合

 在柔性屏贴合工艺中，微米级的偏差就可能导致屏幕出现气泡、触控失灵等功能性缺陷，直接影响产品良率和用户体验。

传统贴合方式依赖机械定位与人工校准，不仅效率低下，且受限于人眼分辨率与操作稳定性，难以实现批量生产中的一致性保障。

CCD视觉对位系统应运而生，它通过工业相机捕捉特征图像，经算法处理计算出位置偏差，引导运动平台进行实时校正，形成视觉运动的闭环控制。这种方式将定位精度从毫米级提升至微米级，成为高端制造设备不可或缺的核心技术。

一、高精度贴合的核心挑战

柔性屏的高精度贴合面临多重技术挑战，这些挑战主要源于材料特性、工艺要求和生产环境三大维度。

从材料角度看，柔性屏幕本身具有易变形、易反光的物理特性。在贴合过程中，柔性基材可能因应力释放或真空吸附而产生微米级形变，传统定位方式难以实时追踪和补偿这种动态变化。此外，柔性屏表面的反光特性会干扰图像采集，降低特征点识别可靠性。

工艺要求方面，现代消费电子产品追求极窄边框与高屏占比，这要求贴合精度必须控制在±0.02毫米以内。如此严苛的公差范围，相当于要求系统能够识别并校正不到头发丝直径四分之一的偏差。

生产环境上，工业现场存在振动、温度波动等多种干扰因素。这些因素会影响相机稳定性与成像质量，进而降低定位精度与重复性。生产线需要适应多品种、小批量的柔性生产模式，视觉系统必须具备快速换产与参数自适应能力。

二、Master Align视觉技术方案

针对上述挑战，一套基于机器视觉技术的解决方案被提出，并以双翌光电的Master Align视觉系统为核心构建完整的贴合工作站。

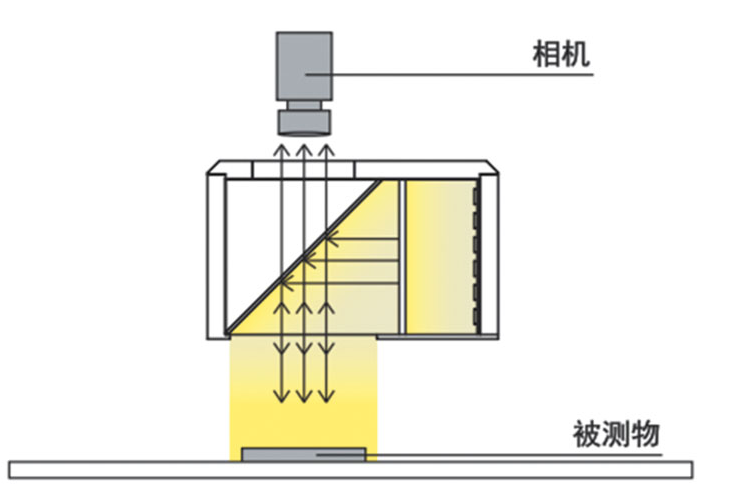

照明系统创新是该方案的基础环节。方案采用高均匀性同轴光源，这种光源通过特殊分光镜设计，使光线沿镜头轴向垂直照射被测物体。对于柔性屏表面易反光的特性，同轴光能有效消除镜面反射干扰，凸显表面微观纹理与边缘特征。系统支持光源多级亮度调节，适应不同材质与表面状态的成像需求。

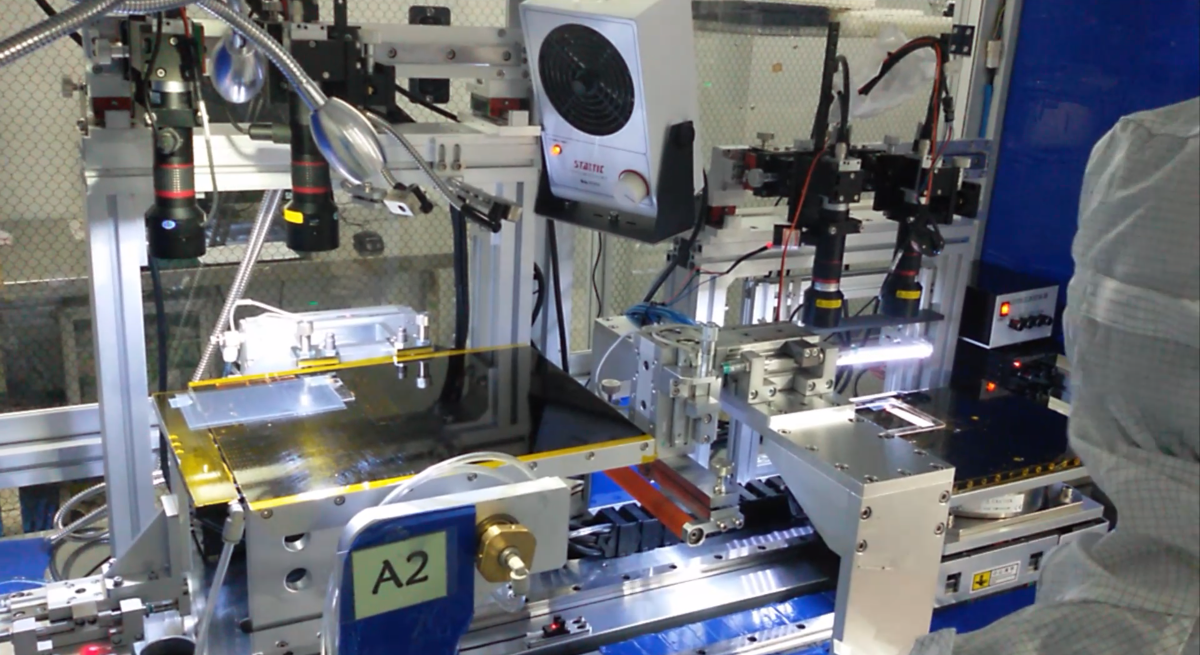

视觉系统架构采用四相机协同布局。其中两个高分辨率CCD相机专门负责加强膜上的特征点识别，另外两个相机则专注于屏幕本身的定位标记捕捉。这种分工协作模式扩大了检测视野，同时通过多视角数据融合，有效克服了单相机因视角受限导致的测量误差。四台相机通过精密标定建立统一坐标系，确保数据空间一致性。

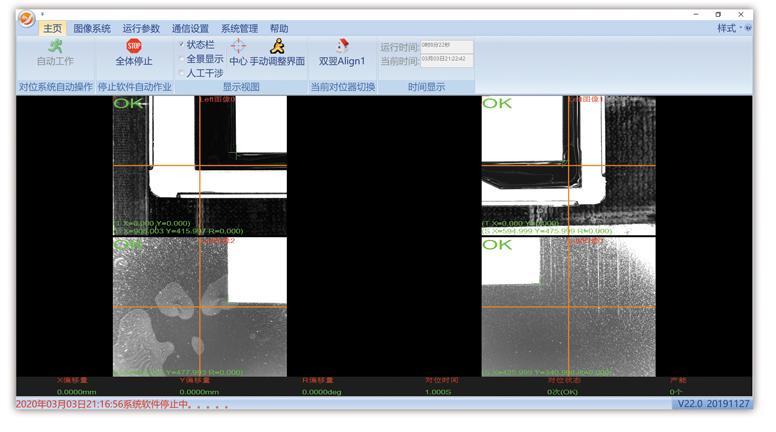

软件算法核心依托MasterAlign视觉系统。该系统采用分布式图像采集与同步处理架构，能在0.2秒内完成微米级特征点捕捉与位置解算。其先进图像处理算法能够稳定识别反光、透明和复杂纹理表面，即使在高对比度和不同光照条件下仍保持优异性能。系统内置的闭环控制模块结合平台标定数据与实时误差反馈，支持拍照对位复检循环验证模式，确保多次对位场景下的稳定性。

运动控制集成方面，视觉系统与高精度运动平台深度耦合。平台重复定位精度可达0.02毫米，配合视觉系统的实时反馈，形成全闭环控制回路。当相机检测到位移偏差后，系统立即解算补偿量并驱动平台微调，实现所见即所得的精准对位。

三、方案应用成效

在实际生产线部署中，该CCD视觉对位方案取得了显著的技术与经济效益，将柔性屏贴合工艺提升至新的水平。

精度指标方面，对于触摸屏与柔性屏的贴合这一高难度工艺，系统能够将定位精度控制在±2微米以内，充分满足柔性屏微米级贴合的公差要求。

生产效率提升同样显著。传统贴合方式单件作业周期约30秒，而引入视觉对位系统后，这一时间缩短至8秒。系统快速换产功能，使产品型号切换时的参数调整时间压缩至传统方案的三分之一。贴合速度可提升至120米/分钟，完全匹配高速生产线节奏。

质量改善数据最为直观。在手机柔性屏贴合应用中，系统将贴合良率从95%提升至99.9%以上，大幅减少返工与报废。通过精准对位，屏幕边缘的气泡发生率降低约90%。

综合经济效益分析显示，虽然视觉系统初期投入较高，但通过良率提升、人力节约与设备利用率提高，投资回报周期通常在12-18个月内。以年产百万片柔性屏的生产线为例，良率提升带来的年度成本节约可达数百万元。

四、结语

CCD视觉对位技术在柔性屏贴合领域的成功应用，为整个精密制造业提供了可复制的技术范式。这一系统展现的技术路径与工程方法，正逐步渗透至半导体封装、新能源电池叠片、医疗器械组装等更多高端制造场景。

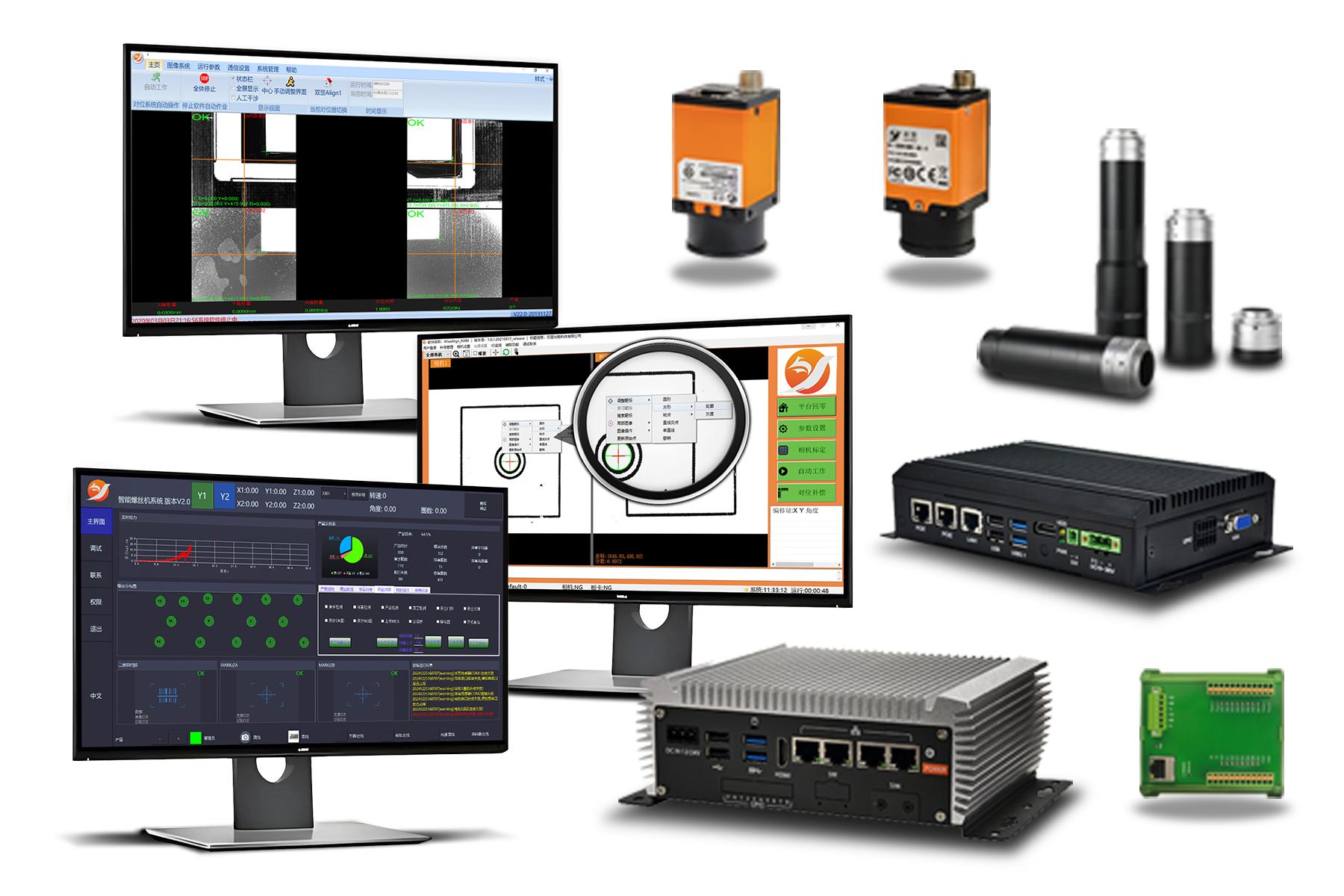

作为该领域的代表，双翌光电MasterAlign系统已形成从双相机到十六相机的完整产品矩阵，能够满足不同尺寸、不同精度的对位需求。随着国产视觉系统在算法优化、硬件定制与行业适配方面的持续深耕，将为广大制造商带来智能、全面且高效的自动化生产链路。
