高精度机器视觉实现工控显示屏微米级贴合

工业显示屏的触摸屏（TP）与光学胶（OCA）进行最终贴合时，其贴合精度直接关乎到显示屏的视觉效果、触控灵敏度及长期可靠性。传统依赖治具定位和人工干预的贴合方式，在应对工控产品日益提升的精度与可靠性要求时，已显得力不从心。哪怕仅有毫米的偏差，也可能在点亮屏幕时显现出恼人的光影，或在严苛的工业震动环境中埋下失效的隐患。

面对这一挑战，基于高精度机器视觉引导的工控显示屏贴合解决方案，实现了对贴合过程超越人眼极限的精密控制，将一种充满不确定性的工艺，转变为稳定、可靠、可复制的标准化流程。

一、工控显示屏贴合核心挑战

与消费电子领域追求极致轻薄不同，工控显示屏的挑战更多元、更严峻。它们往往需要在宽温、高湿、多尘甚至持续震动的环境下稳定工作数年，这意味着其内部结构，尤其是屏幕的贴合质量，必须无懈可击。

贴合工艺的核心目标，是将带有光学胶的玻璃盖板与下方的显示模组进行无气泡、无偏移的精准粘合。这一过程面临三重核心矛盾：

首先，是精度要求与材料特性的矛盾。OCA光学胶层本身是透明的、柔软的，在贴合前其位置和形态难以被传统传感器稳定捕捉。而TP表面通常具有高反光的特性，任何不恰当的光照都会导致图像过曝或特征丢失。

其次，是效率要求与工艺复杂性的矛盾。工控产品型号繁多，小批量、多批次生产是常态。传统的专用治具不仅成本高昂，且换产调试耗时漫长，无法满足柔性生产的需求。生产节拍的瓶颈常常卡在定位对位这一环节。

最后，是可靠性要求与人为不确定性的矛盾。人工目检或半自动设备难以持续保证微米级的定位一致性。这种难以量化的波动性，为产品在长期严苛使用下的表现埋下了不可控的风险。

二、智能化视觉解决方案

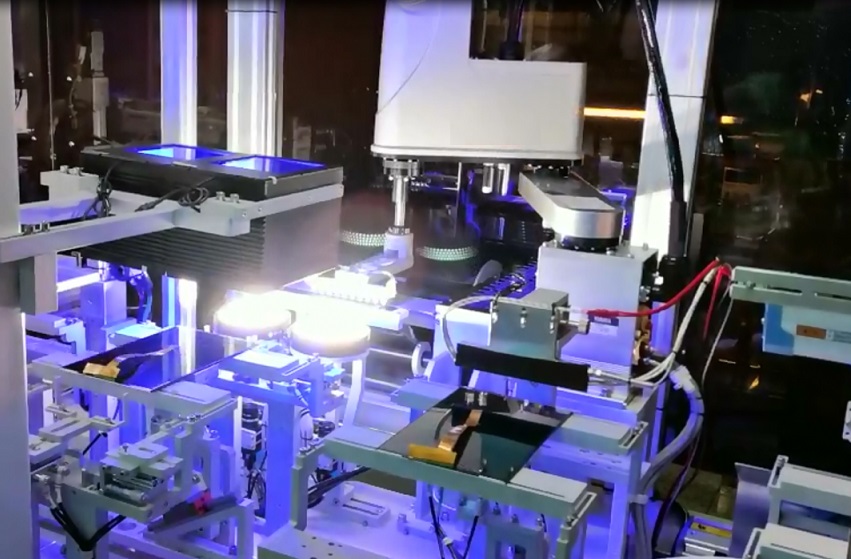

成像系统的核心，是一套分工明确的光学组合。 系统采用四台高分辨率工业相机，但它们并非简单重复，而是两两一组，承担着截然不同的成像任务。

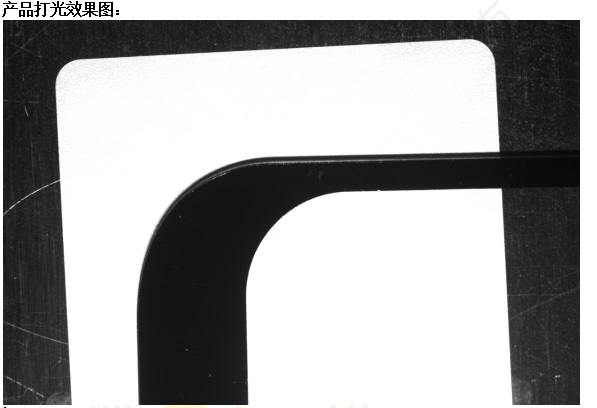

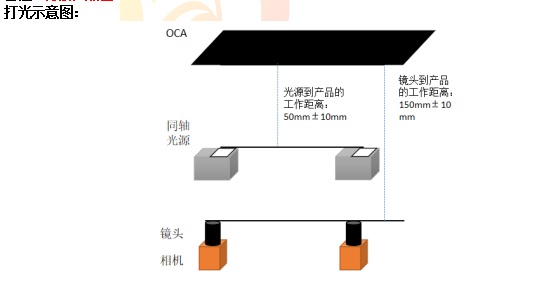

一组相机专门负责透明的OCA胶层。采用蓝色同轴光源，透过相机镜头中心的特殊分光镜，垂直照射在OCA材料上。 同轴光的原理在于，它只接收与被测物表面严格垂直的反射光。对于透明且光滑的OCA表面，这种垂直照射能最大化地捕捉其边缘因微观起伏或掺杂粒子产生的微弱散射光，从而在图像中勾勒出清晰、锐利的轮廓。

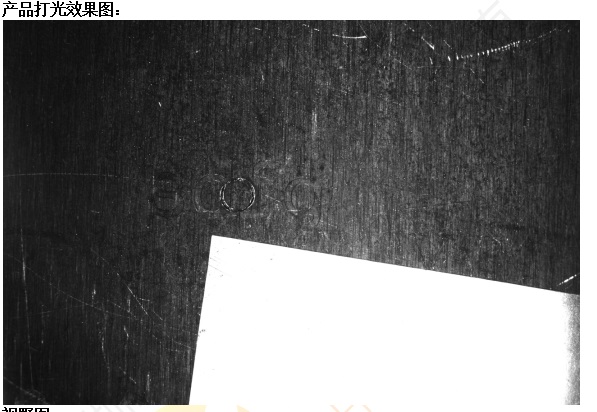

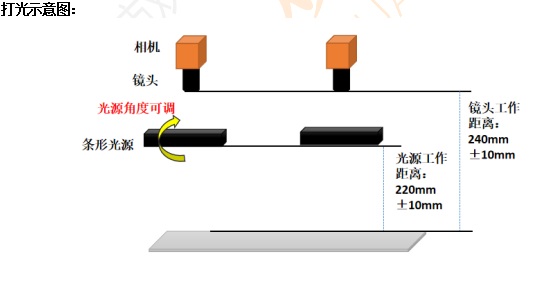

第二组相机，则负责易反光的TP表面。对此，系统配置了条形白色光源，条形光从特定角度斜射向TP表面，从而有效避开TP光滑表面造成的强烈反光光斑，同时利用斜射光凸显TP上的定位标记（Mark点），获得对比度极高、特征明确的图像。

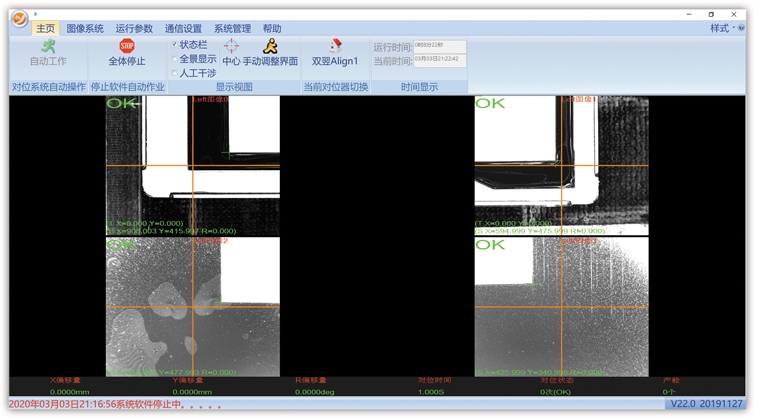

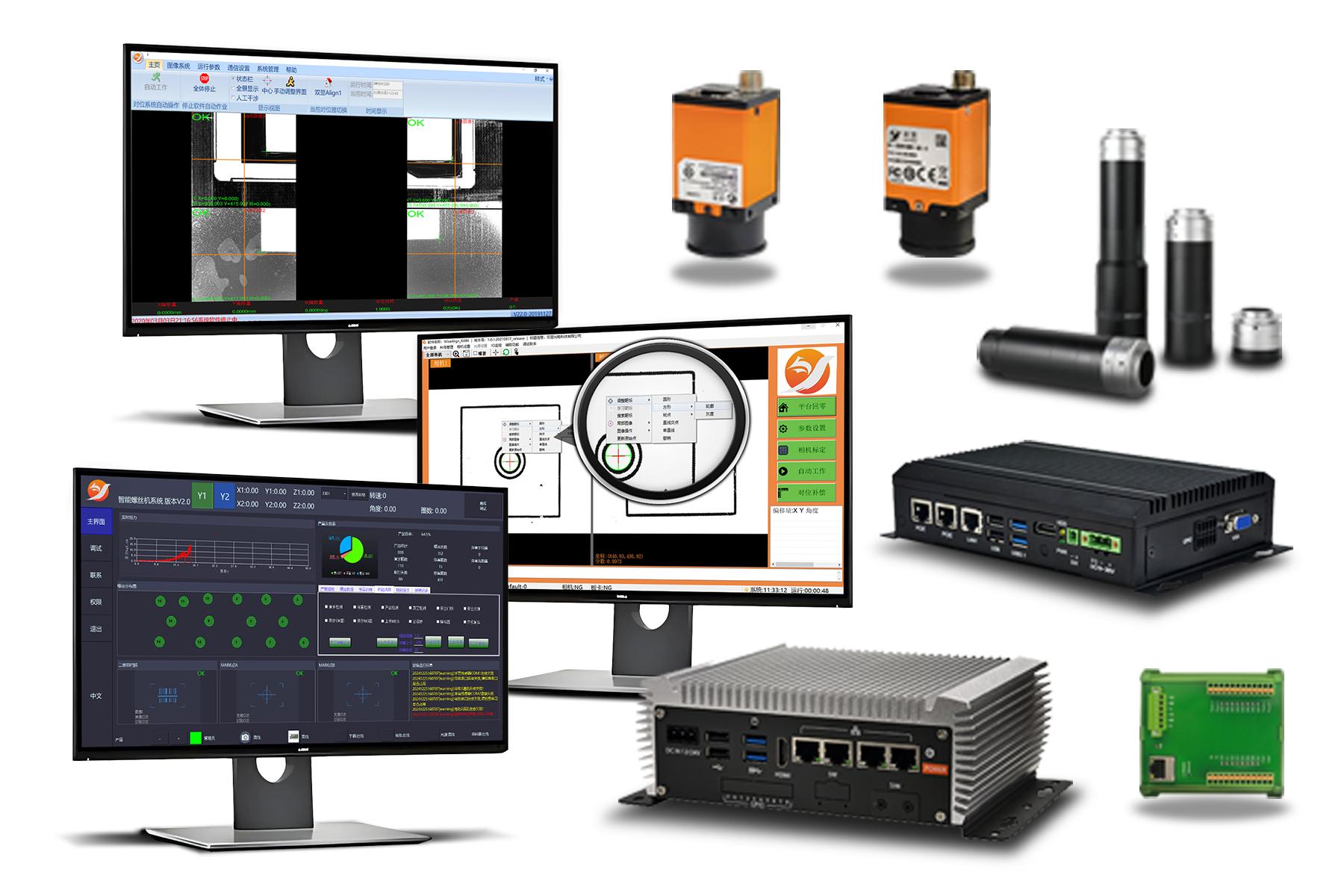

中央处理与执行的智慧大脑，则由双翌光电的MasterAlign视觉系统担当。 四台相机同步抓拍的图像被实时传输至MasterAlign系统。系统内置的强大算法，能同时对OCA的轮廓和TP上的Mark点进行像素级定位。在瞬间计算出两者在X、Y、Z三轴以及旋转角度（θ）上的空间位置偏差后，系统并非简单地给出一个偏移量，而是生成一条经过空间三维补偿的、全新的精密贴合路径。

这条动态路径指令被实时发送给高精度的四轴精密贴合平台。平台将根据指令，进行微米级的调整，确保OCA胶层与TP在接触瞬间达到预设的完美位置关系。整个过程在秒级内完成，形成一个拍摄-计算-补偿-执行的高速闭环。

 三、商业价值的全面跃升

部署视觉贴合系统后，工控显示屏的生产质效实现了可量化的飞跃。

在质量与精度层面，系统将贴合对位精度稳定控制在±0.01毫米的微观尺度。这直接意味着，屏幕点亮后边缘无任何可见的光学干涉（如彩虹纹、黑影），触控传感区域与显示区域达到像素级对齐。在实际产线应用中，客户反馈因贴合不良导致的屏幕光学缺陷和功能性不良率下降了超过85%，产品出厂质量的一致性达到了前所未有的高度。

在生产效率与柔性方面，系统的优势同样显著。视觉引导完全取代了昂贵的专用精密度具，换产时只需在软件中调取新产品的程序，系统便能自动识别新特征并开始工作。同时，全自动的、高速的视觉定位将单件贴合节拍大幅压缩，整体生产效率提升30%以上，在保证极致质量的同时，也赢得了交付时间的优势。

在管理数字化与可追溯性上，该系统带来了更深远的改变。每一次贴合的精确位置数据、对位偏差值、完成时间等信息，均可被自动记录并与产品序列号绑定。这构建了完整的生产数据档案，一旦未来产品在终端市场出现任何与贴合相关的问题，可以实现毫秒级的数据回溯与根因分析，为持续工艺优化提供了宝贵的数据资产。

四、结语

在工业制造领域，尤其是关乎设备稳定运行与人机交互安全的工控显示行业，精准从来不是一种奢求，而是可靠性的物理基石。基于四相机的高精度机器视觉解决方案，其价值远不止于解决一个生产环节的难题。

它通过将顶尖的光学成像技术、智能的图像处理算法与精密的运动控制无缝融合。这套系统赋予制造商的，不仅仅是更高的良率和更快的速度，更是一种面对多样化、高要求订单时从容不迫的柔性生产能力，以及一种交付产品时，对其内在质量绝对自信的底气。为工控显示屏乃至更广泛的精密电子装配行业，带来了全面且智能的解决方案。
