机器视觉的车载显示器玻璃覆膜应用

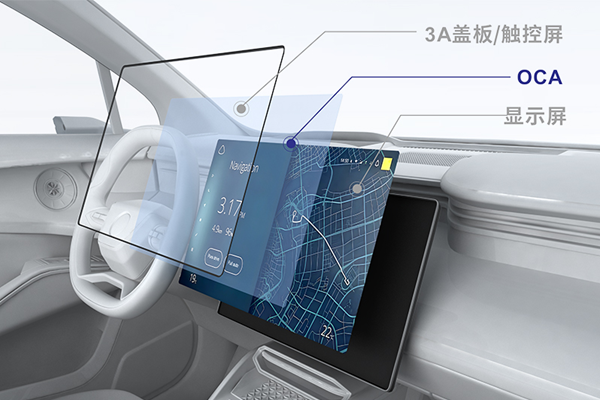

随着汽车智能化进程的加速，车载显示器正朝着更大尺寸、更高分辨率和更复杂曲面形态的方向发展。玻璃覆膜工艺作为保证显示品质和保护性能的关键环节，面临着精度要求极高、工艺复杂度大、质量稳定性难以保证等挑战。MasterAlign视觉系统在这一领域的应用，通过其高精度定位、实时监测和智能反馈控制能力，为车载显示器玻璃覆膜提供了革命性的解决方案。

车载显示器玻璃覆膜工艺面临的技术挑战主要表现在以下几个方面：

1. 高精度对位控制难度大：车载显示器通常采用异形设计，玻璃与显示面板间的对位精度要求高达±0.02mm，而传统机械定位方式受限于公差累积和热变形等因素，难以满足这一要求。特别是在大尺寸曲面玻璃贴合过程中，边缘区域的对位误差极易放大，导致气泡生成和贴合失效。

2. 透明材质与高反光表面识别困难：玻璃盖板的透明特性和触摸屏表面的高反光特性，给视觉系统带来识别挑战。在高速生产条件下（线速>120m/min），传统的视觉算法因光照不均匀、对比度低等问题，识别准确率难以达到95%以上的工业标准。

3. 实时质量控制要求严格：覆盖膜厚度不均匀、边缘溢胶和微小气泡等缺陷需要实时检测，但传统检测方法处理延迟超过100ms，无法满足实时控制要求。统计显示，这类缺陷导致的不良品率通常达到2-4%，增加了制造成本。

4. 生产环境适应性问题：车载制造业特有的振动干扰、以及多批次小批量的生产特点，要求视觉系统具备高度的灵活性和适应性。

基于MasterAlign视觉系统的技术架构，针对车载显示器玻璃覆膜应用提供了以下创新解决方案：

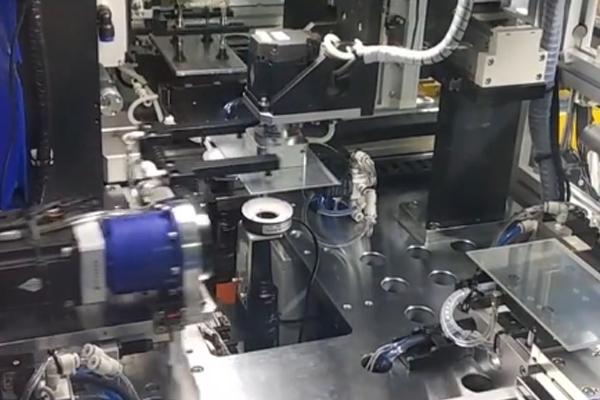

 1. 多相机协同映射对位系统

MasterAlign-4C四相机映射对位模型采用高分辨率工业相机，结合特殊设计的光源系统，有效抑制玻璃表面的反光干扰。实现像素级定位精度（±0.01mm），并能够根据不同尺寸（2.4英寸至15.6英寸）和曲面形态的玻璃盖板，选择合适的对位策略。该解决方案支持大视野粗定位与精定位引导相结合的双阶段控制模式，在保证精度的同时兼顾效率，对位时间缩短至0.4秒以内。

2. 智能图像处理

MasterAlign系统通过多光源协同照明技术，包括环形光、背光和同轴光等多种光源组合，确保在不同材质和光照条件下均能获得稳定的图像质量。系统还集成了自适应阈值分割和形态学处理算法，能够有效区分正常纹理与真实缺陷。

 3. 柔性生产与快速换型能力

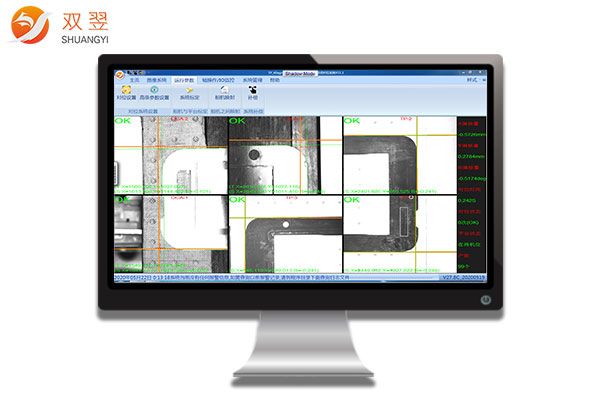

MasterAlign视觉系统配备图形化配置界面，操作人员无需编程经验即可完成设备参数调整。系统支持多种贴合模型配置，包括单目双Mark、四Mark和八Mark映射对位，可根据不同产品规格和精度要求快速切换工作模式。针对车载产品多品种、小批量的特点，系统提供参数模板管理功能，换型时间从传统的30分钟缩短至5分钟以内。

MasterAlign视觉系统在车载显示器玻璃覆膜应用中实现了显著的技术突破：

- 对位精度从±0.1mm提升至±0.02mm，满足高端车载显示器的制造标准

- 缺陷检测准确率>99.5%，不良品率从3-4%降至0.5%以下

- 生产效率提升40%，单台设备日产能达到2000片以上

- 系统支持2.4英寸至17英寸全尺寸范围，覆盖当前主流车载显示需求

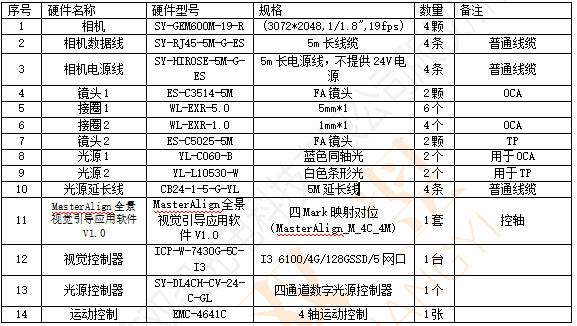

配置清单如下：

MasterAlign视觉系统为车载显示器玻璃覆膜工艺带来的价值包括：

 质量保证：微米级精度控制和实时质量监控，确保每片产品符合汽车级质量标准

 成本优化：通过降低不良品率和减少人工干预，综合制造成本降低30%

 技术领先：建立技术壁垒，在高端车载显示市场获得竞争优势

 生产柔性：快速换型能力支持多品种混合生产，满足定制化需求

 数据驱动：完整生产数据记录和分析，为工艺优化和质量追溯提供支撑

该解决方案适用于传统仪表盘显示器、中控触摸屏、副驾娱乐屏及后排显示系统等全系列车载显示产品，为企业提供了从传统制造向智能制造的快速升级路径。随着车载显示技术的持续演进，MasterAlign系统的模块化设计保证了技术的可持续升级能力。
