高精度CCD视觉对位系统：MasterAlign系列，助力智能制造升级

 一、背景概述

随着智能制造和自动化技术的不断演进，高精度对位技术正成为现代工业制造中不可或缺的核心要素。在诸如电子封装、显示屏制造、精密装配、光学元件检测等多个领域，对位精度的提升不仅直接影响产品质量与一致性，还关乎整体生产效率和成本控制。特别是在高端手机屏幕贴合过程中，由于屏幕尺寸的多样化以及新型材料（如柔性屏、曲面屏）的应用，对位系统必须具备极高的稳定性和适应性，以应对各种复杂工艺条件。

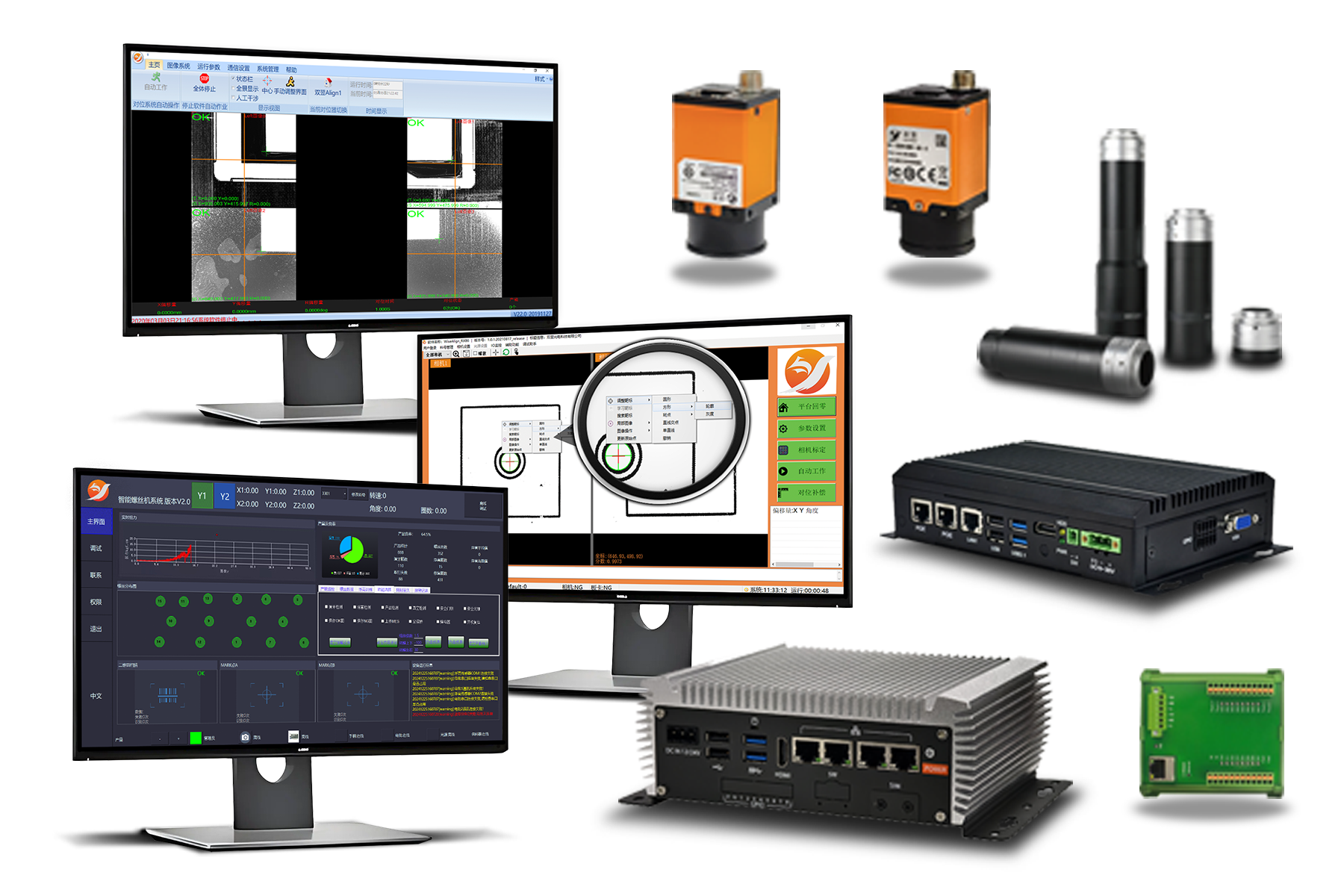

高精度CCD视觉对位系统是一套基于工业级图像传感器、高分辨率成像技术以及智能图像处理算法的自动化对位解决方案。该系统能够实现微米级别的精确对位与实时定位，广泛应用于各行各业的生产流程中。对于不同的应用场景，双翌光电科技提供了多款产品型号，最多可支持16相机应用，每一种型号都针对特定工艺需求进行了优化设计。

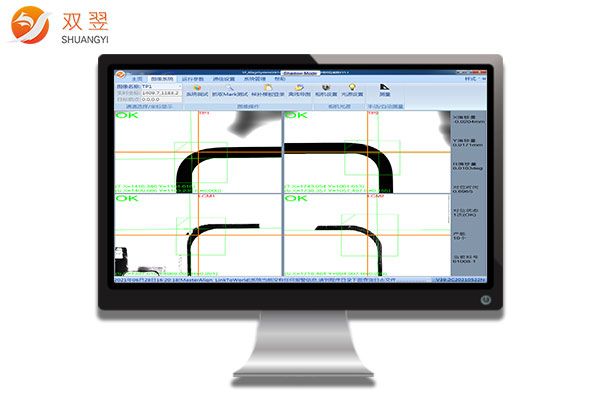

双翌光电科技是一家专注于工业视觉系统研发与应用的高科技企业，致力于为客户提供高效、稳定、精确的视觉解决方案。公司凭借深厚的技术积累与市场洞察力，不断推出创新产品，涵盖了从基础对位到高密度多点定位的各种场景，已在电子制造、医疗设备、汽车工业等领域建立了广泛合作关系。MasterAlign视觉系统是公司自主研发的代表作之一，内置高精度图像处理能力，从基础的MasterAlign-2C双相机系统到高端的MasterAlign-16C十六相机系统，形成了完整的产品矩阵，满足不同行业、不同场景的精准对位需求。

二、产品优势

1. 卓越的对位精度

   MasterAlign系列系统能够实现±0.02mm至±0.05mm的对位精度，有效保障精密设备的装配质量，特别是在屏幕贴合、芯片封装等对精度要求极高的场景中表现尤为出色。

2. 强大的图像识别能力

   配备高分辨率CCD图像传感器，结合先进的图像处理算法，可稳定识别反光、透明和金属等复杂材质表面，即使在高对比度和不同光照条件下仍然表现优异。

3. 多相机系统灵活适配

   - MasterAlign-2C：强化对位能力，常用于小尺寸、高密度组件的精确装配，如部分汽车电子组件、中型显示器模组的贴合。

   - MasterAlign-4C：支持大尺寸屏幕、复杂曲面的对位任务，是手机屏幕贴合、丝印产品的优选方案。

   - MasterAlign-6C：适用于多区域同步检测和对位，用于解决产品尺寸较大且精度要求高的问题，例如大型电视的背光模组或汽车中控面板的贴合。

   - MasterAlign-8C：功能强大的扩展型系统，适合多角度、高速度、高密度的工业化应用需求，如新能源电池盒盖板、大型工业触摸屏的组装。

   - MasterAlign-16C：顶级多相机协同对位系统，应对超大面积、多标记点的复杂对位任务，用于高端制造领域的超高精度需求，如半导体晶圆加工、大型OLED显示屏的封装贴合等。

4. 高效的实时响应机制

   系统内置智能反馈控制模块，可在贴合或装配过程中实时检测并进行动态补偿，极大提升了操作的稳定性和智能化水平。

5. 广泛兼容与扩展性设计

   支持多种工业设备接入，具备良好的开放式接口与二次开发能力，系统高度可配置，可快速适配不同生产工艺。

三、典型应用案例：手机屏幕贴合对位

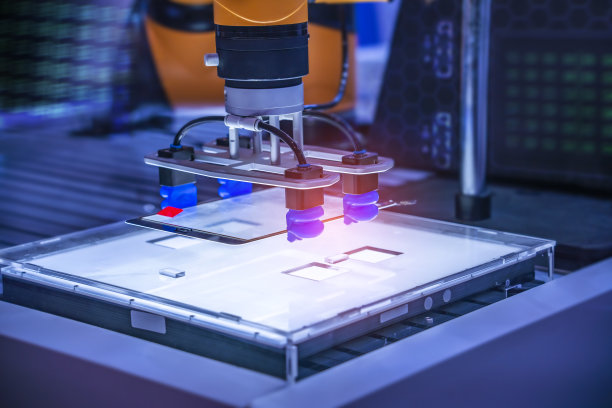

手机制造商在贴合柔性OLED屏幕时，面临两大技术难题：屏幕边缘难以精准识别，且贴合过程中因材料变形所致的偏移问题影响整体贴合质量。为满足这些复杂工艺的严苛要求，MasterAlign-4C视觉系统应运而生，为手机屏幕贴合提供了一个可靠、高效的一体化解决方案。

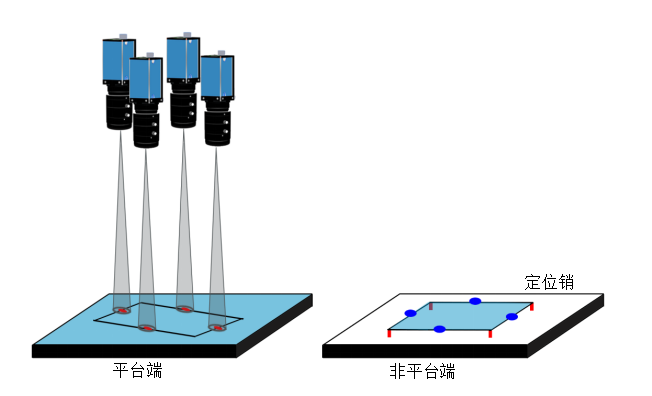

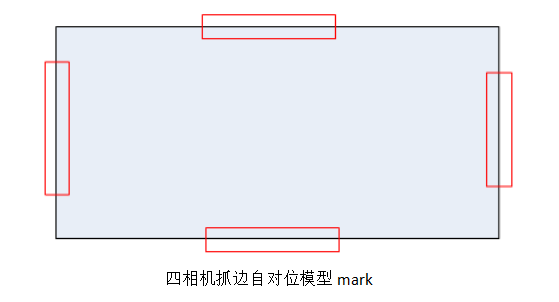

MasterAlign-4C采用四相机协同工作模式，结合高分辨率CCD图像传感器和多光源照明方案，能够在贴合过程中实现全面覆盖与同步检测。系统通过实时图像处理和位置补偿，能够将贴合边缘和中心的偏差控制在±0.02mm以内，显著提升了贴合质量与良率。

在项目部署过程中，成功达成了以下目标：

- 提高贴合良率：从95%提升至99.9%，大幅减少返工率

- 提升贴合效率：贴合速度提升至120m/min以上，适应高速生产线需求

- 降低人工干预：依靠自动化对位工况，减少人工校准和质量问题处理时间

- 适应复杂工艺：有效解决柔性材料变形、曲面边缘识别以及光学干扰问题

通过引入MasterAlign-4C视觉系统，实现了从传统贴合方式向高精度视觉对位的升级，显著提升了产品质量与制造效率，获得了市场竞争优势。

四、广泛应用领域

1. 消费电子制造

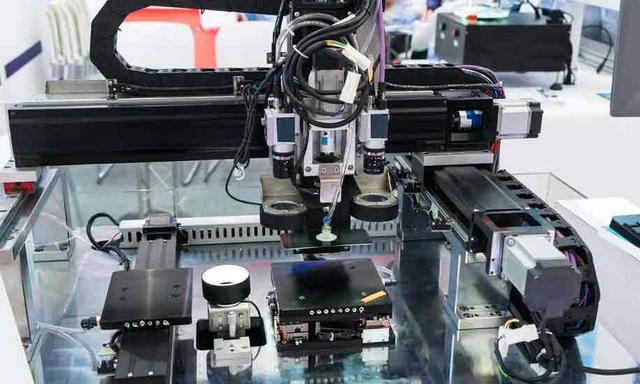

在智能手机、平板电脑等消费电子领域，MasterAlign系统广泛应用于屏幕贴合、摄像头模组组装、FPC软板贴合等关键工序。系统可适应不同型号、不同规格的产品，满足消费电子行业多样化、定制化的生产需求。

2. 半导体与电子元件

在半导体封装和电子元件制造中，系统用于芯片贴合、引线键合、焊膏检测等高精度作业。系统能够识别微米级元件特征，确保半导体设备的高可靠性。

3. 汽车电子制造

在汽车电子领域，系统适用于车载显示器玻璃覆膜、仪表盘组装、控制模块贴合等场景。特别是在大尺寸曲面车载显示器玻璃贴合中，系统能实现±0.02mm的对位精度，满足高端车载显示器的制造标准。

4. 纺织与印刷行业

在纺织行业，系统适用于布料丝印、高精度服装印花等场景。通过双相机立体成像技术，系统将布料丝印精度提升至±0.05mm以内，有效解决柔性面料拉伸变形导致的套色偏移问题。

5. 新能源与锂电池制造

在新能源领域，MasterAlign系统在锂电池叠片机中展现出了卓越的性能与效率。系统采用双工位CCD非接触式二次定位技术，精确检测漏片情况，确保叠片过程中极片的精准对位。

五、结语

高精度CCD视觉对位系统作为智能制造的重要组成部分，正不断推动工业制造向自动化、智能化与高精度化方向发展。双翌光电科技推出的MasterAlign视觉系统因其卓越的对位能力、灵活的多型号组合以及广泛的应用适配性，已成为众多高端制造企业的首选解决方案。

未来，高精度视觉对位技术将与人工智能、工业互联网深度融合，进一步提升制造智能化水平。双翌光电科技将始终站在技术前沿，为客户提供高精度、高稳定、高扩展性的视觉对位系统，成为智能制造生态中不可或缺的关键力量。
