双翌全自动影像测量仪：以微米精度打造智能化制造

 一、背景概述

在现代制造业迈向精密化、智能化的进程中，测量精度与效率已成为决定产品质量与企业核心竞争力的关键因素。随着航空航天、精密电子、汽车制造等高端领域对零件精度的要求不断提升，传统测量手段已难以满足微米级精度与批量检测的现代生产需求。

双翌光电凭借多年技术积累与创新研发，正式推出MMC-V5系列全自动影像测量仪。该产品集先进光学成像、精密机械运动与智能软件于一体，致力于为制造业提供高精度、高效率、高可靠性的全方位测量解决方案，适用于各种复杂精密工件的测量任务，包括电子元器件、光学元件、机械零件、半导体芯片等。

二、技术难点：精密测量领域的核心挑战

1. 运动控制精度保障

传统影像仪在高速运动过程中易产生定位偏差与机械振动，严重影响测量重复性。大行程测量时，运动系统的平稳性与定位精度难以兼顾，导致测量数据一致性不足。

2. 复杂工件成像质量

面对高反光表面、深槽结构、透明材质等特殊工件，常规照明方案难以获得清晰、均匀的影像效果。不同材质、不同几何特征的工件需要差异化的光学解决方案，这对成像系统的适应性提出了极高要求。

3. 环境稳定性控制

温度波动、机械振动等环境因素对精密测量影响显著。研究表明，温度每变化1℃，测量系统可能产生数微米的误差，这对长期测量的稳定性构成严峻挑战。

三、解决方案：技术创新突破测量瓶颈

1. 全闭环精密运动控制系统

MMC-V5系列采用XYZ三轴伺服电机全闭环控制架构，配合0.5μm分辨率的高精度光栅尺，实现真正的微米级定位精度，有效消除传动间隙误差，确保任意测量点的精确定位。

精密直线导轨与滚珠丝杆的组合，配合伺服电机的精准驱动，在保证300mm/s高速运动的同时，将重复定位精度稳定控制在2μm以内，满足最严苛的精密测量要求。

2. 花岗岩基体结构与热稳定性设计

设备基座与立柱全面采用优质天然花岗岩材料，凭借其极低热膨胀系数和优异的机械稳定性，有效抵御环境温度变化的影响，确保设备在长期使用中保持卓越的尺寸稳定性。

3. 智能多模式照明系统

创新配置程控式5环8区40路LED表面光源与平行轮廓光源系统，支持256级亮度智能调节。可根据工件材质与几何特征，选择最优照明方案，有效解决高反光、深槽、透明材质等特殊工件的成像难题。

针对复杂测量任务，系统支持多光源协同工作模式，通过不同角度、不同强度的组合照明，突出显示关键特征轮廓，大幅提升测量可靠性和重复性。

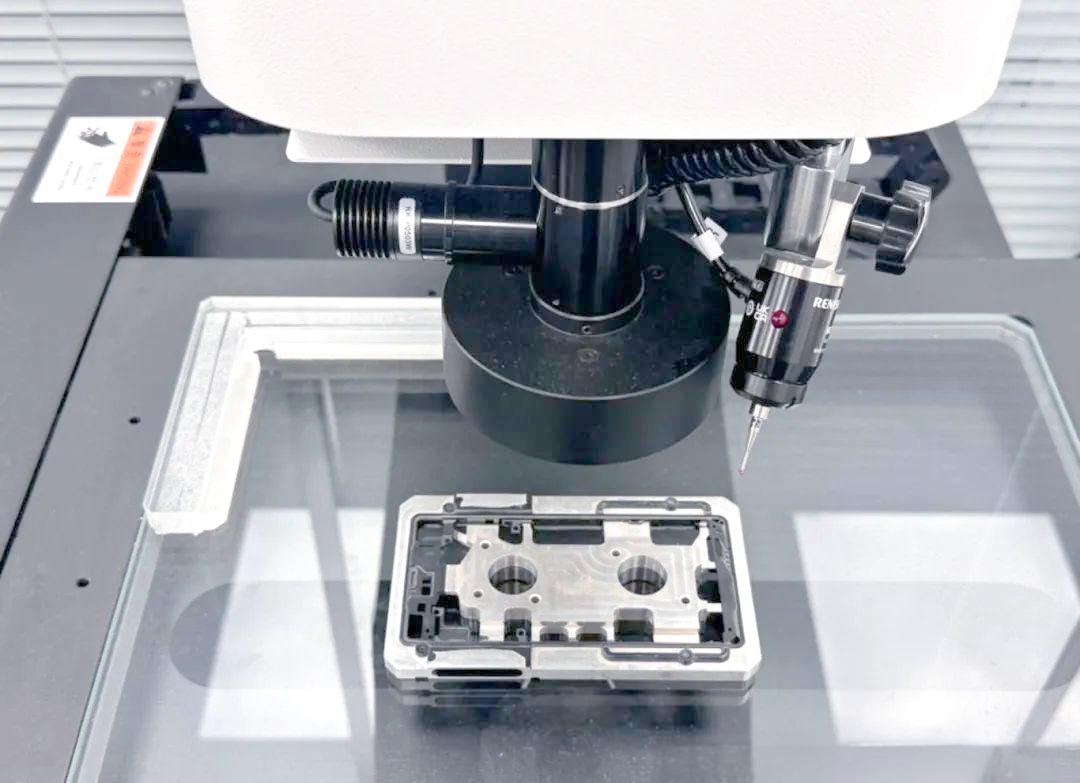

4. 高分辨率光学成像系统

搭载1/2.9英寸高分辨率数字相机，配合6.5X高清光学镜头，实现28X-180X的视频放大倍率。光学系统具备电子反馈功能，变倍精准可靠，仅需一次像素校正即可完成全视场标定，大幅提升设备使用效率。

系统支持自动变倍与焦点跟踪功能，在变倍过程中自动保持清晰成像，显著减少复杂工件的测量准备时间。

四、产品优势：卓越性能创造显著价值

1. 超高测量精度与稳定性

- 重复定位精度：≤2μm，确保长期测量的可靠性

- 空间长度精度：XY轴达到(2+L/200)μm，Z轴达到(4+L/200)μm

- 温度适应性：在20±2℃环境下稳定工作，温度变化<1℃/h

2. 高效自动化测量能力

- 全自动编程测量：支持遥控手柄、鼠标操作和编程自动检测

- 快速换型功能：测量程序一键切换，换型时间不超过5分钟

3. 智能软件与友好操作体验

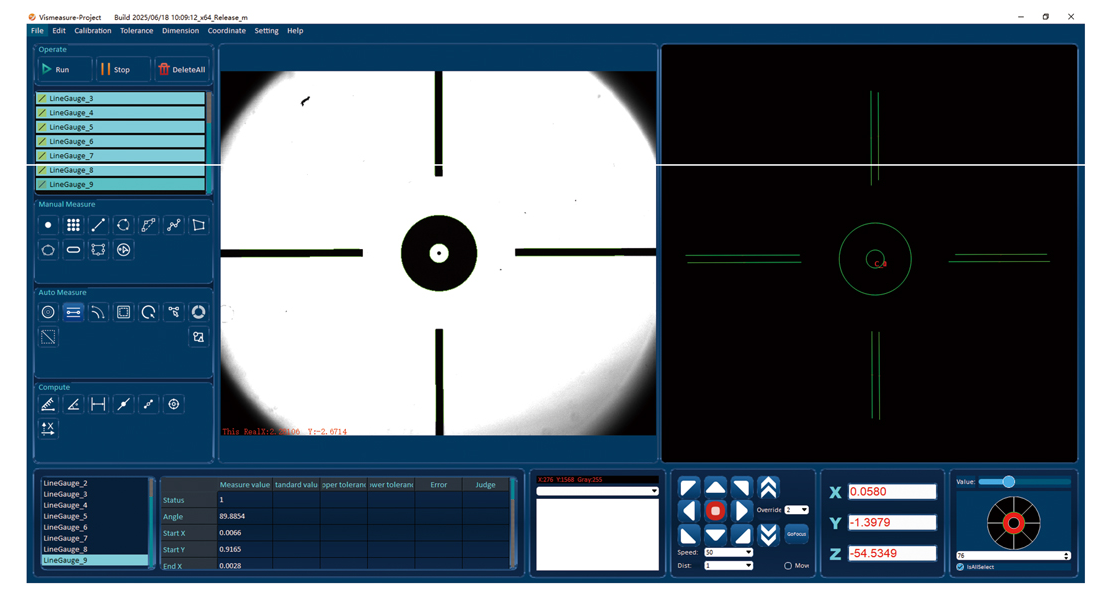

配备Vismeasure全自动影像测量软件，具备以下核心特点：

- 多语言界面：支持中英文操作环境自由切换

- 智能识别：自动识别工件特征，减少80%人工干预

- 数据管理：完整的SPC统计分析功能，实时监控过程能力

- 自定义报告：灵活配置报告模板，快速输出专业测量结果

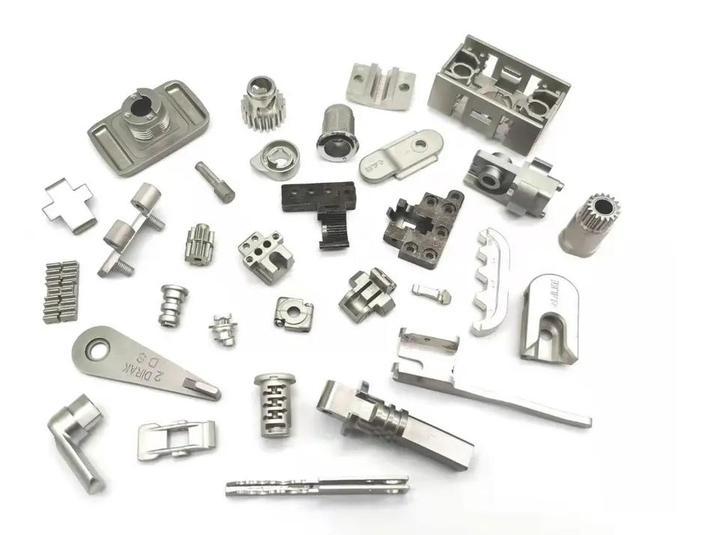

4. 广泛适用于多种行业和场景

- 精密电子制造：连接器、PCB板等电子元器件测量

- 汽车零部件检测：发动机零部件、变速箱齿轮等关键汽车部件

- 医疗器械测量：手术器械、植入物等医疗产品检测

- 航空航天领域：航空航天精密部件，满足行业对材料性能、尺寸精度的极端要求

五、结语

双翌全自动影像测量仪凭借其高精度定位控制、优异的热稳定性与机械刚性、智能化的光源系统及高效易用的测量软件，已成为工业制造与检测领域的重要工具。其精准、高效、稳定的测量性能，为各类精密工件的检测提供了坚实的技术保障。

MMC-V5系列不仅满足当前复杂工业场景下的高标准测量需求，还预示了未来影像测量技术向更加智能化、自动化方向发展的趋势。随着双翌光电在工业视觉和测量领域的持续探索，将为客户在未来制造中提供更全面、更精准的影像测量解决方案。选择双翌光电，选择高精度与高可靠性，助力制造业迈向智能化与精细化发展之路。
