机器视觉在芯片贴合中的应用

 芯片贴合是半导体封装过程中的重要环节，它要求芯片与基板之间的对准精度达到微米级。传统的贴合方式不仅效率低下，而且贴合精度不稳定。

随着工业自动化与智能制造的快速发展，机器视觉技术正成为推动产业升级的关键力量，特别是在半导体行业，芯片的贴合精度直接关系到最终产品的性能和可靠性。

芯片贴合工艺流程是一个高度精细化的过程，始于基板的准备与定位。在MasterAlign视觉系统的引导下，基板被精确传送到预定位置，系统通过高分辨率工业相机捕捉基板上的对位标记，建立精确的坐标系。这一步骤的精度直接影响到后续贴合过程的质量。

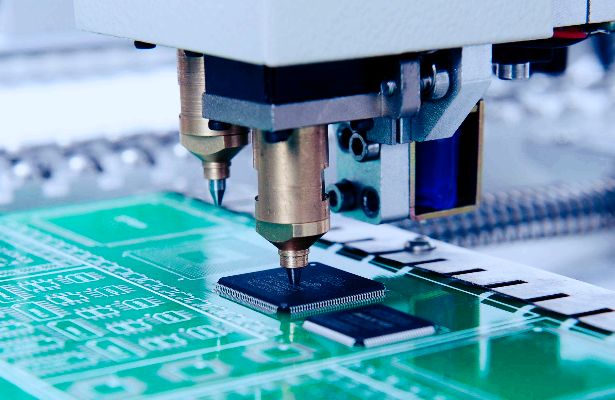

接下来是芯片的拾取与预对位阶段。真空吸嘴在精密的运动控制下拾取芯片，同时MasterAlign视觉系统通过双CCD相机实时捕捉芯片的位置和角度信息。系统采用先进的图像处理算法，包括特征提取和边缘检测技术，精确识别芯片的轮廓和对位标记，为后续的精确对位奠定基础。

对位过程是整个工艺流程的核心环节。MasterAlign系统通过实时图像处理，计算芯片与基板之间的位置偏差。系统采用像素定位技术，确保对位精度达到微米级。

精确对位完成后，系统控制精密运动平台将芯片精确贴合到基板的指定位置。贴合过程中，MasterAlign视觉系统实时监测贴合状态，确保芯片与基板的位置关系始终保持精确。系统还能检测贴合过程中可能出现的异常情况，如芯片滑动或偏移，并及时进行调整。

贴合完成后，系统会进行最终的位置验证。通过对比贴合前后的位置数据，确认贴合精度是否符合工艺要求。这一质量保证环节确保了每个产品的可靠性和一致性，为后续工艺步骤提供了坚实的基础。

在整个芯片贴合工艺流程中，MasterAlign视觉系统展现出了显著的技术优势。系统的双CCD视觉架构能够同时捕捉芯片和基板的图像信息，实现真正的实时对位。先进的光学系统配备高分辨率工业相机和专业级光学镜头，确保图像采集的清晰度和准确性，保证在各种工况下的稳定表现。

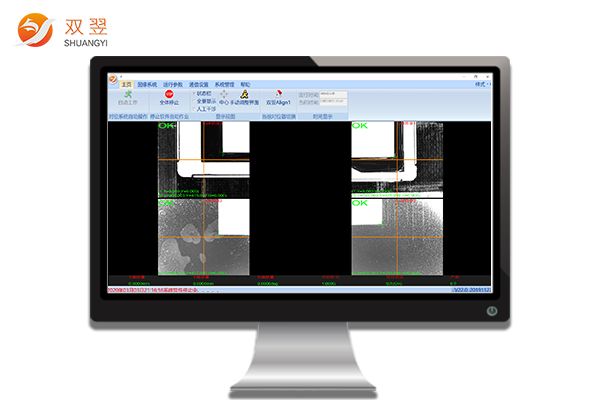

MasterAlign视觉系统的可视化操作界面还提供完善的系统状态监控功能。主控界面以仪表盘形式显示各硬件模块的工作状态，包括相机、光源、运动控制器等关键组件。

系统会自动记录运行日志和异常事件，并通过醒目的方式在界面上提示操作人员。这种全面的状态监控确保了设备稳定运行，减少了意外停机时间。

整个芯片贴合工艺流程在MasterAlign可视化操作界面的辅助下，实现了前所未有的操作简便性和过程透明度。

从基板定位到芯片拾取，从精确对位到最终贴合，每个环节都有相应的可视化界面提供操作指导和状态反馈。操作人员无需深厚的机器视觉专业知识，也能快速掌握设备操作要领，有效降低了技术门槛。

总结而言，芯片贴合工艺流程是一个涉及多个精密环节的复杂过程，机器视觉技术在其中发挥着不可替代的作用。MasterAlign视觉系统通过其先进的技术架构和稳定的性能表现，为芯片贴合工艺提供了可靠的技术支持。系统的精确对位能力、稳定的性能表现和用户友好的操作界面，使其成为半导体封装领域的重要工具。随着技术的不断进步，机器视觉必将在精密制造领域发挥更加重要的作用，推动制造业向更高精度、更高效率的方向持续发展。
