机器视觉的触摸屏功能片贴合应用

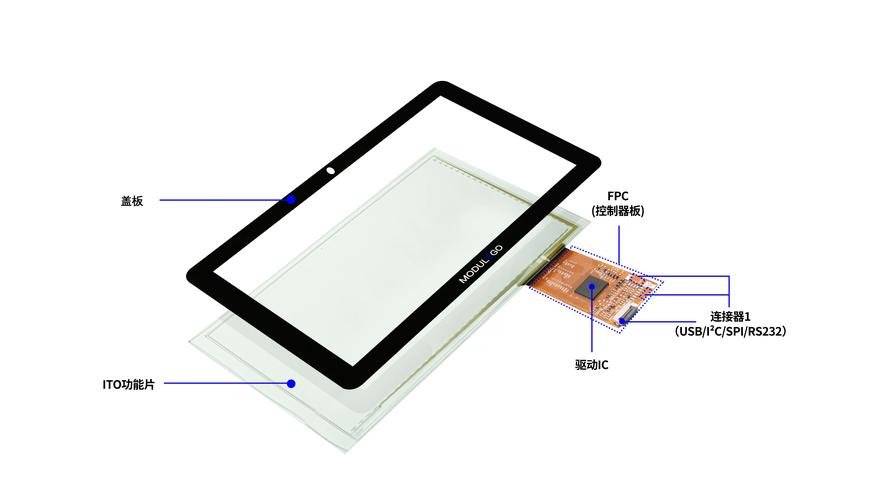

 触摸屏已经成为智能手机、平板电脑、车载显示等电子设备的标准配置。一部普通的电容式触摸屏，其加工流程主要包括盖板玻璃制造、传感器制造及贴合三大核心工艺。

在这些精密的生产环节中，哪怕是最微小的偏差，比如一个小气泡或者肉眼难以察觉的贴合错位，都可能导致产品不合格甚至完全报废。

传统的机械定位和人工检测方式已难以满足现代电子制造对精度的苛刻要求。这正是机器视觉技术大显身手的领域。

MasterAlign视觉系统作为非接触式高精度传感技术，通过与机电设备的深度融合，为触摸屏生产提供了高效、精准的质量控制能力，让制造过程变得更加智能、精准和可靠。

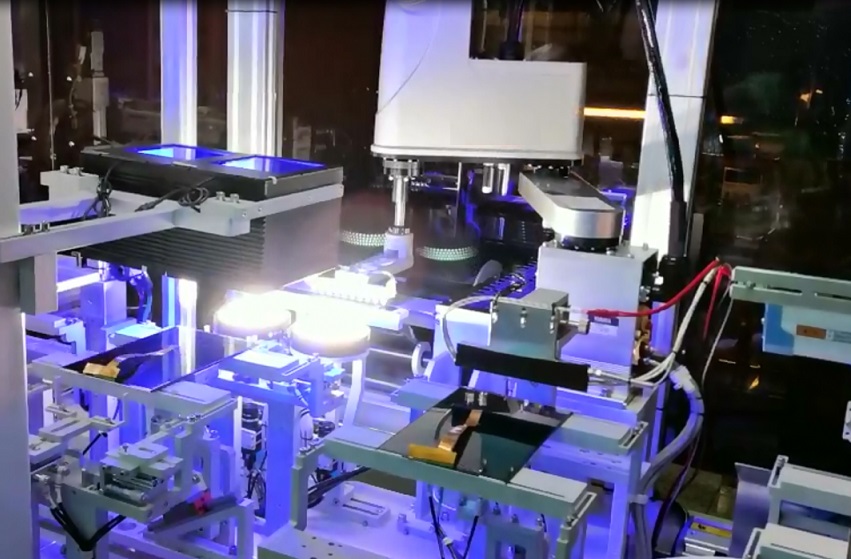

在触摸屏功能片贴合过程中，视觉系统是整个流程的核心所在。它如同一位有着敏锐眼光的工匠，能够精准地将不同层次的部件完美对齐。

视觉对位贴合系统由工业相机、光学镜头、LED光源及图像处理单元构成闭环控制系统。其核心原理是通过高分辨率成像设备捕捉待贴合物体的特征标记，通常是专门设计的Mark点，利用特征提取算法识别边缘、角点或特定图案，再通过几何变换模型计算实际位置与理论位置的偏差量。

在实际应用中，视觉对位系统需要处理多个坐标系的转换，图像坐标系以像素为单位，记录物体在图像中的位置；相机坐标系则以物理单位（如毫米）描述物体相对于相机的位置；而机器人坐标系则是机械臂运动的基础参考系。通过精确的标定算法，这些坐标系能够实现无缝转换，为机器人提供准确的定位信息。

以典型的触摸屏贴合过程为例，系统通过双目标物特征识别（如Mark点、边角信息），实现±0.02mm的贴合精度，覆盖2.4寸至11寸主流电子产品需求。这种技术可快速完成运动平台驱动，实现精确对位，单次对位时间可缩短至0.5秒。

机器视觉系统在触摸屏贴合中的应用，离不开人性化、智能化的可视化操作界面。这些界面是操作人员与复杂机器视觉系统之间的桥梁，将复杂的定位和贴合过程转化为直观的可视信息。

在工业自动化和智能设备领域，工控界面设计对工程师和产品经理来说非常实用。一个界面清楚、操作顺手、视觉舒适的界面，不仅能让工作更高效，还能减少误操作的风险。

现代化设计强调信息分区清晰，关键操作和状态信息分层展示，让操作者一眼就能看到核心数据。控制按钮布局合理，操作流程自然顺手，视觉风格简洁直观。

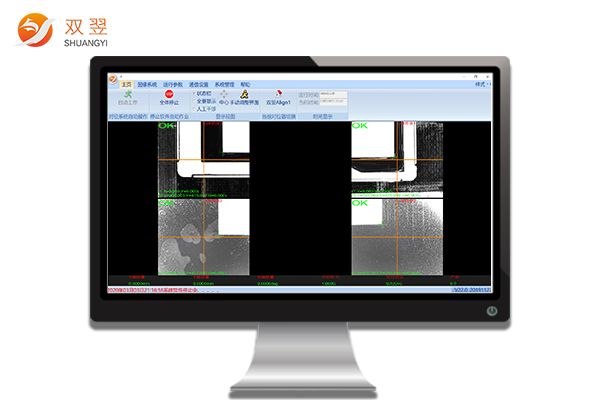

MasterAlign视觉系统以其用户友好的操作界面而著称。该软件分为后台配置软件和运行软件两大部分。

后台软件配置设备应用工艺，硬件资源，UI交互即可完成，运行软件简洁明了，易操作。优秀的可视化界面还提供强大的数据监控和分析功能。以清楚、简单的方式呈现产能和品质方面的信息。

在触摸屏贴合过程中，可视化界面实时显示对位偏差、贴合压力等关键参数，让操作人员对生产过程一目了然。一旦出现异常，系统会立即发出警报，这种透明化的操作体验，大大提升了生产线的可控性和可靠性。

机器视觉技术在触摸屏功能片贴合中的应用，是现代制造业迈向智能化、精准化的一个缩影。从微米级的视觉定位到智能化的可视化界面，这项技术正在重塑触摸屏生产的标准流程。

通过高精度定位、实时质量检测及生产流程优化，机器视觉已成为触摸屏行业提升竞争力的重要工具。它不仅解决了传统制造中的精度瓶颈，还通过高效的人机协作界面，降低了复杂技术的使用门槛。

随着深度学习、边缘计算等前沿技术的不断发展，机器视觉在触摸屏制造中的应用还将进一步深化。未来，我们有望看到更智能、更自适应、更集成的视觉解决方案，为电子设备制造业带来新的革命。

视觉对位系统不仅是生产装备的核心组件，更成为推动智能制造升级的关键基础设施。对于触摸屏制造行业而言，掌握并创新应用机器视觉技术，意味着在激烈的市场竞争中掌握了重要的核心竞争力。
