一. 对位原理

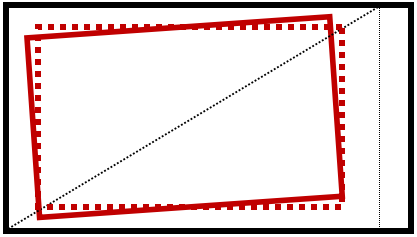

       两点对位：以样品的两个mark点与目标的两个mark点进行居中对齐，角度为两个mark点连线的角度。如图1所示.

图1对位原理

二. 种对位方式的差异

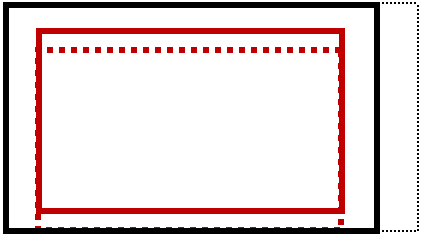

       1. 产品尺寸固定或公差可忽略时：两种方式通过补偿均能稳定对位。

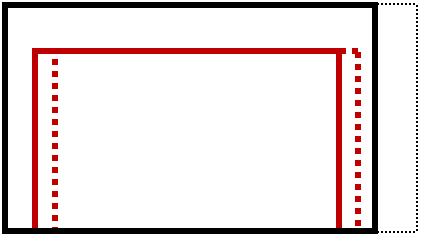

图4

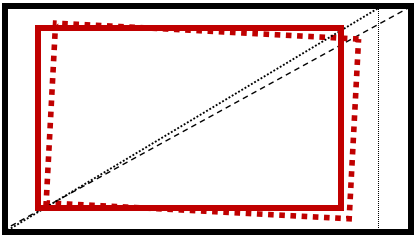

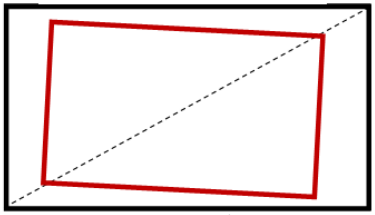

       对角对位：通过角度补偿即可居中对齐。如图5所示，逆时针方向补偿角度即可。

图5

       2. 产品来料差异较大时：

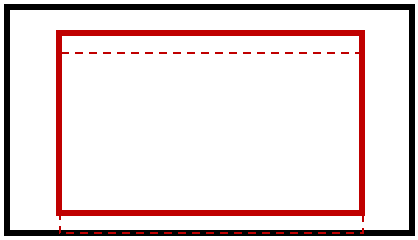

图 6

       补偿后：如图7所示，按图4补偿后，仍然居中。补偿不需要变化。

图7

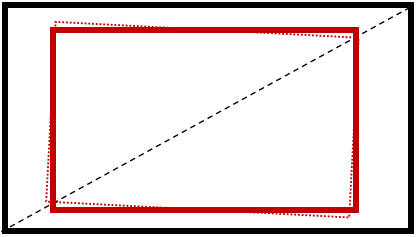

       对角对位：如图8所示，对角线连线中点仍然居中，但角度与之前相比也发生了变化。

三．结论

       同边对位与对角对位在产品无变化的情况下，对位效果是一致的。但产品有来料公差的情况下，同边对位的效果明显比对角对位更好。

四．案例

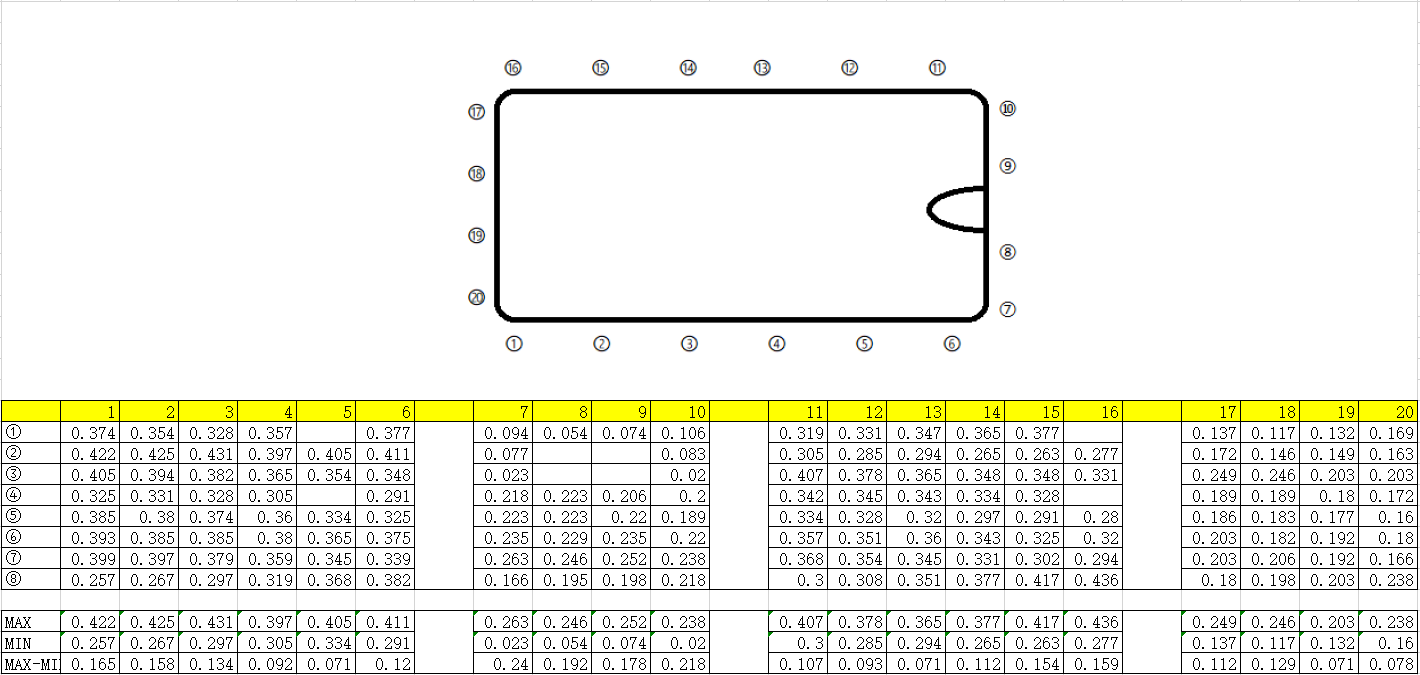

       下图为同边对位时测试的8组产品的数据。用于对位的点位为①和⑥。

       由数据来看，①和⑥的最大偏差分别为0.165mm和0.12mm，超出了±0.05mm的标准。同边对位的方式下，测试点的数据达不到标准，说明系统（结构和程序）还存在问题，需要大家一起排查。这种情况下，换成对角对位的方式来测试，效果只会更差。
