机器视觉中的照明技术：让机器“看清”的第一步

在机器视觉系统中，照明技术的价值往往被低估。许多人将注意力集中在相机分辨率、镜头解析力和算法性能上，却忽略了一个基本事实，就是图像的质量在光线进入传感器的那一刻就已经被决定了。同样的工件，换一种照明方式，拍出来的画面可能截然不同，特征凸显或淹没、边缘清晰或模糊、缺陷暴露或隐藏，差异之大远超想象。

一、照明技术的六个核心要素

在讨论具体的照明方式之前，我们先来梳理一下照明技术的六个基本要素。这六个要素决定了光源选型和方案设计的方向。

入射角：它决定了光源相对于物体的位置和角度，直接影响了光线在物体表面的反射路径。入射角的不同，将照明划分为明场、暗场和背光三种基本方式。

光束方向性：指的是光线的指向性，直射光基本来自同一个方向，能投射出清晰的阴影；散射光来自多个方向甚至所有方向，不会产生明显的阴影。直射光适合凸显表面纹理，散射光适合均匀照明。

光谱：这决定了光的颜色，光源可以由单一波长组成，也可以覆盖从紫外到红外的宽光谱范围。通过选择特定波长的光源或在镜头前加装滤光片，可以有选择地增强或抑制某些特征。

偏振性:普通光的振动方向是随机的，而偏振光的振动方向被限制在一个特定平面上。镜面反射会保留偏振性，而漫反射会丢失偏振性——利用这个特性，可以消除镜面眩光。

光强：这直接影响相机的曝光效果，光源亮度不够时，会出现三个问题：信噪比下降、景深被迫减小（因为要开大光圈）、环境光干扰增大。但光强过大也会带来能量浪费和散热问题。

均匀性：光源距离增加或照射角度偏离时，光强会衰减。大面积照明时尤其要注意，往往只能保证中心区域的均匀性。

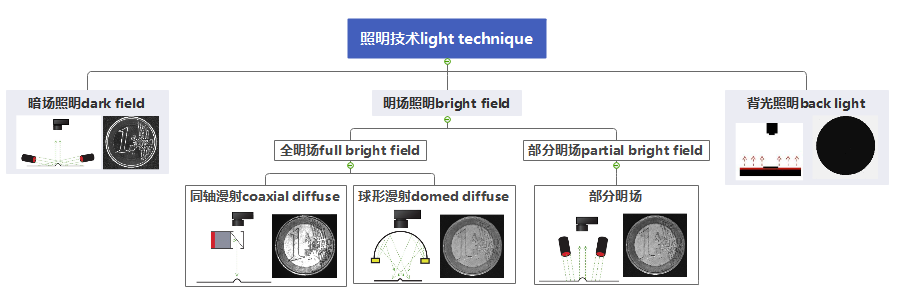

这六个要素中，入射角是最核心的，它直接决定了照明的分类方式。

二、明场照明：最常用的方式

明场照明是应用最广泛的照明方式。当光源的入射角在45度到90度之间时，绝大多数光线会反射进入相机，成像画面整体明亮。

根据光源立体角的大小，明场照明可以进一步分为两种。

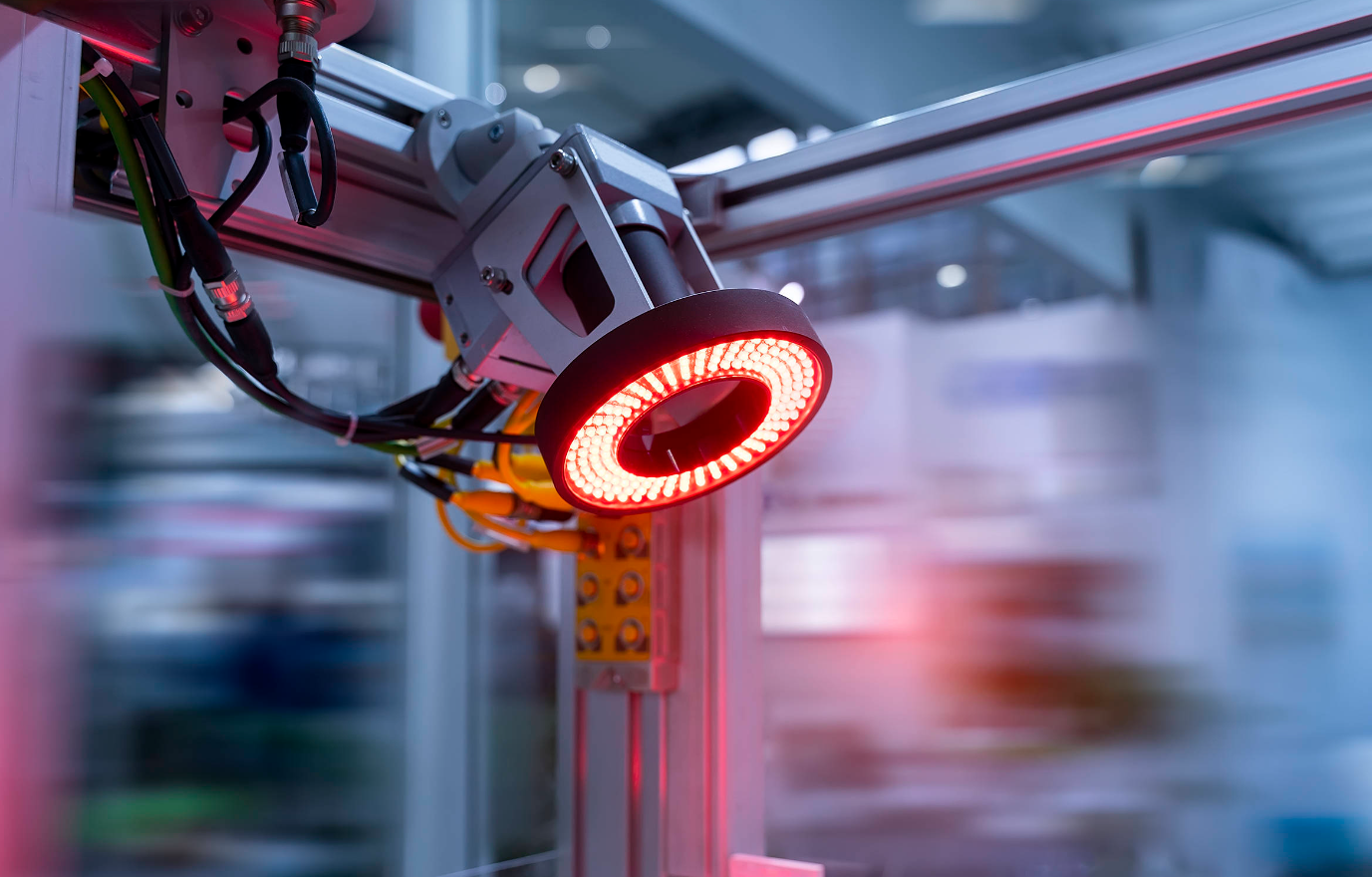

部分明场照明的光源立体角较小，光线基本来自同一个方向。环形光源、条形光源和点光源都属于这一类。光线以特定方向照射物体，能够突出表面的纹理、划痕和边缘特征。凹槽左侧被照亮、右侧形成阴影，这种明暗对比能够增强边缘粗糙结构的成像效果。

全明场照明的光源立体角较大，光线从多个方向照射到物体表面，产生均匀柔和的反射光。同轴漫射光源、圆顶光源和面光源都属于这一类。

同轴漫射光源通过半透半反分光镜将光沿镜头轴向方向引导到物体表面，特别适合检测扁平、镜面物体的表面特征。

圆顶光源是真正能产生各个方向均匀照明的方案。LED光线先照射到球形反射镜上，经过重新定向后从不同方向照射到物体表面，被称为“无影灯”。印刷品表面有褶皱和凸起时，圆顶漫射照明可以抑制这些结构干扰，只留下清晰的印刷字体信息，使成像效果高度一致。它的限制在于工作距离——距离越远，漫射均匀性越差。

三、暗场照明：让缺陷“亮”起来

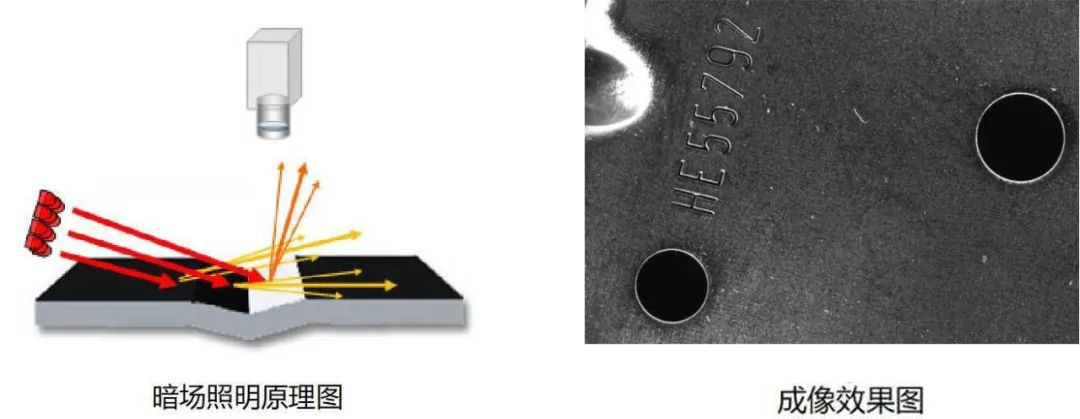

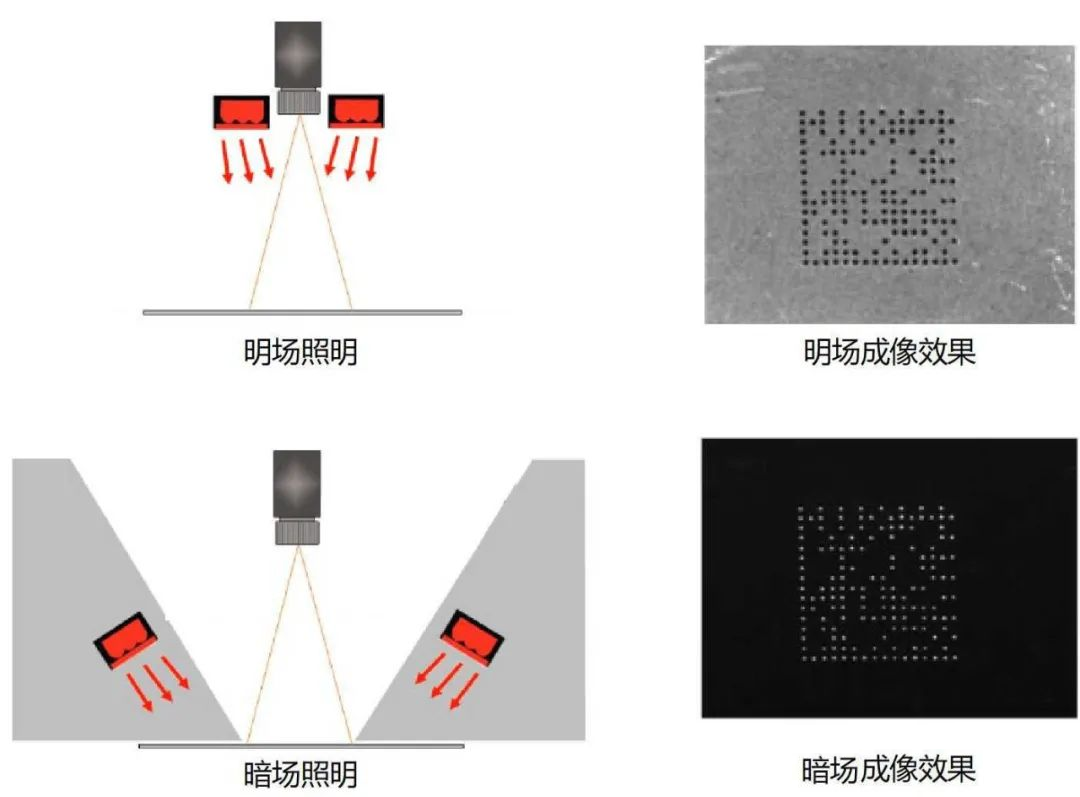

暗场照明采用小于45度的低角度入射。根据光学反射定律，绝大部分光线被反射到侧面，不会进入相机，因此背景呈现黑色。但物体表面的凸起、凹陷、划痕等几何变化会散射光线，其中一部分恰好进入相机视野，在黑色背景上呈现亮色。

这种“暗背景、亮缺陷”的反差效果，使暗场照明成为检测金属表面划痕、凹坑等机械损伤的首选方案。

暗场照明需要光源距离表面很近，通常在0.5到2厘米之间。距离增大时，表面将无法被有效照亮。

四、背光照明：轮廓的“X光”

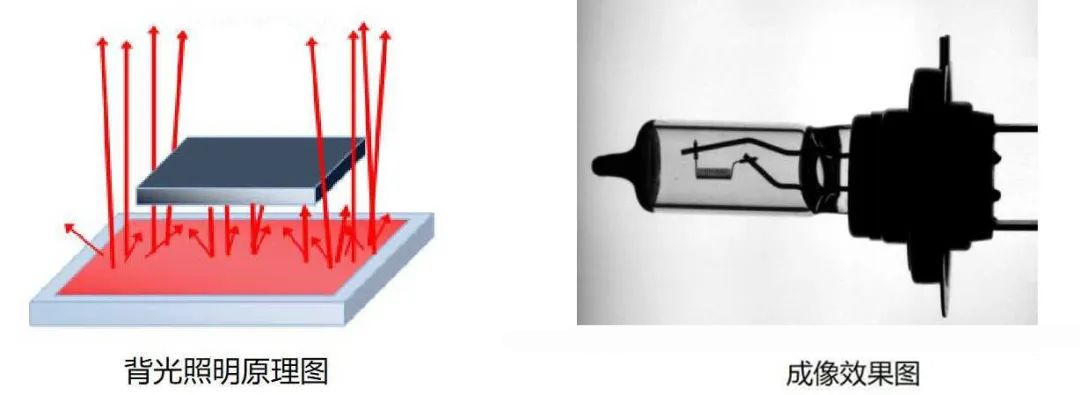

背光照明将光源放置在物体背面，光线从背面穿过物体进入相机。它不分析反射光，而是分析透射光——能产生极强的对比度，清晰勾勒出物体的外形轮廓。

测量硬币的直径可以用背光，但判断正反面就不行了，表面特征会被强烈的背光“吃掉”。背光照明的典型应用包括尺寸测量和方向判定。

五、光与物体的相互作用

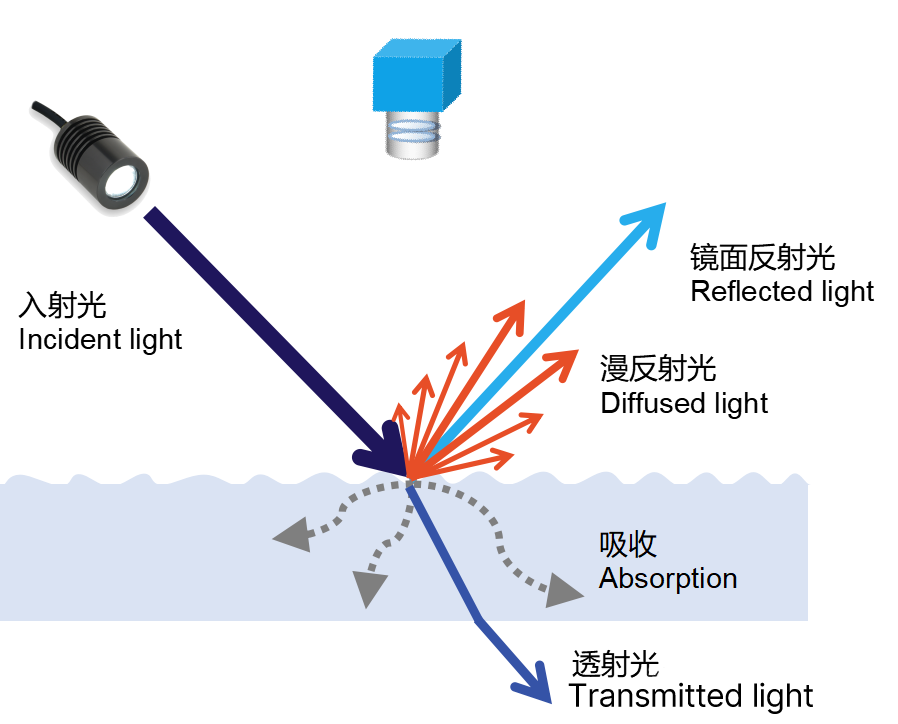

光线照射到物体表面时，会发生镜面反射、漫反射、透射或被吸收。某些情况下还会发生偏振或衍射。这些作用通常混合出现，与物体材料属性、表面形状和光波长有关。

几何形状缺陷（凹坑、划痕、裂纹、毛刺）主要改变表面的反射方向；表面强度缺陷（氧化、生锈、污点）则同时影响反射和吸收。针对不同缺陷类型，需要设计不同的照明策略。

物体颜色是光吸收的典型例子。白光照射时，某些波段被吸收，某些被反射——物体呈现出反射光的颜色。利用这个原理，可以用黑白相机配合特定波长的光源，让待检测部分与背景产生理想的灰度差。

六、照明设计的几个实用原则

在具体项目中，有几个原则值得参考。

先想清楚你要看什么。 外形轮廓用背光，表面缺陷用暗场，印刷字符用全明场。目标不同，策略不同。

用光谱过滤抗干扰。 如果车间环境光干扰严重，可以用窄光谱波段的照明，配合匹配的滤光片，让环境光被滤除。

高反光表面用漫射光或偏振光。 偏振片组合可以有效抑制金属眩光，让缺陷现形。

理解了光与物质相互作用的基本规律之后，选型就变得有据可依。同一种工件，不同光源效果天差地别；同一种光源，不同角度结果可能截然相反。
