从石英砂到芯片：晶圆制造全流程探秘

你有没有想过，你手机里的处理器，最初可能只是一粒平平无奇的沙子？

从一粒沙子到一片镜晶圆，这个过程涉及材料科学、精密机械与光学检测等多学科的深度融合。这条路考验的远不只是材料和设备的极限，更是对“极致纯净”和“精度”的无尽追求。今天，就让我把这段奇妙的旅程讲给你听。

一、从二氧化硅到电子级多晶硅

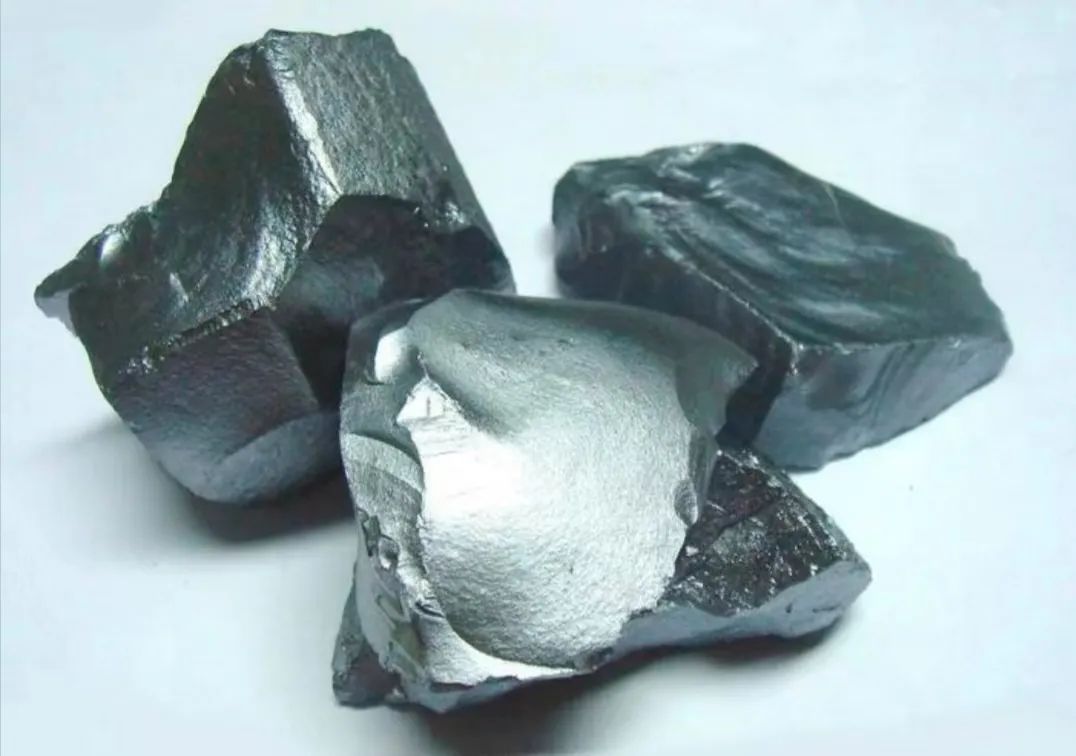

我们先从原料说起。我们不能随便抓一把沙子就拿来提炼硅。通常，会选用含硅量比较高的石英砂。就像你不能用混着杂质的颜料作画一样，芯片也不能使用含杂质的硅材料。二氧化硅与碳在高温下反应，可生成纯度约98%至99%的冶金级硅，这个纯度看起来很高，但对芯片制造而言，这只是勉强合格。

接下来，提纯才进入真正的战场。通过改良西门子法，冶金级硅与氯化氢反应生成三氯氢硅气体，再通过反复蒸馏和气相沉积，在约1100℃的硅晶种上生长出高纯硅棒。每一轮蒸馏就如同一道精密的过滤器，逐次筛除杂质。

最终，我们得到了纯度为99.999999999%的电子级多晶硅。这个纯度意味着什么？5000吨的多晶硅中，所有杂质加在一起仅相当于一枚一元硬币的重量。

晶圆制造的严苛逻辑就在这里起步，一个杂质原子，就可能让一颗芯片报废。

二、单晶硅锭的拉制工艺

电子级多晶硅仍不能直接用于芯片，因为它内部由无数微小的硅晶体不规则堆积而成，晶界的存在会干扰电子的稳定传输。我们需要一个“教练”，引导这些硅原子以统一的晶向规则排列。

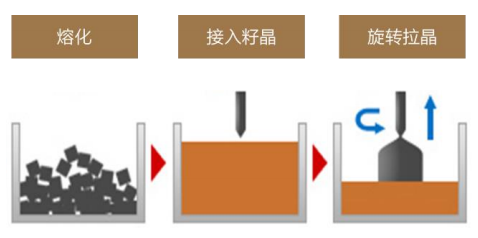

这个“教练”就是直拉法（Czochralski法），由波兰科学家切克劳尔斯基1916年发明，至今已有逾百年历史。将一小块单晶硅籽晶浸入1420℃的熔融硅液面，旋转着缓缓向上提拉，硅原子便会顺着籽晶的原子排列结构规则结晶。这就是为什么这种方法也被称为“提拉法”，它把硅原子一个接一个地从熔液中挑出来，按照籽晶的模板排成完美序列。

整个拉晶过程包含几个关键阶段：先引出直径3至5毫米的细颈以消除位错，这就是“引晶”；接着“放肩”逐步加粗晶体至目标直径；最终进入“等径生长”，在长达几十个小时里，晶棒直径偏差必须控制在±1毫米以内。直径控制依靠观察晶体与熔液交界处的明亮光圈，通过非接触式视觉技术实时反馈并调整提拉速度与热场功率。

三、切片与边缘处理

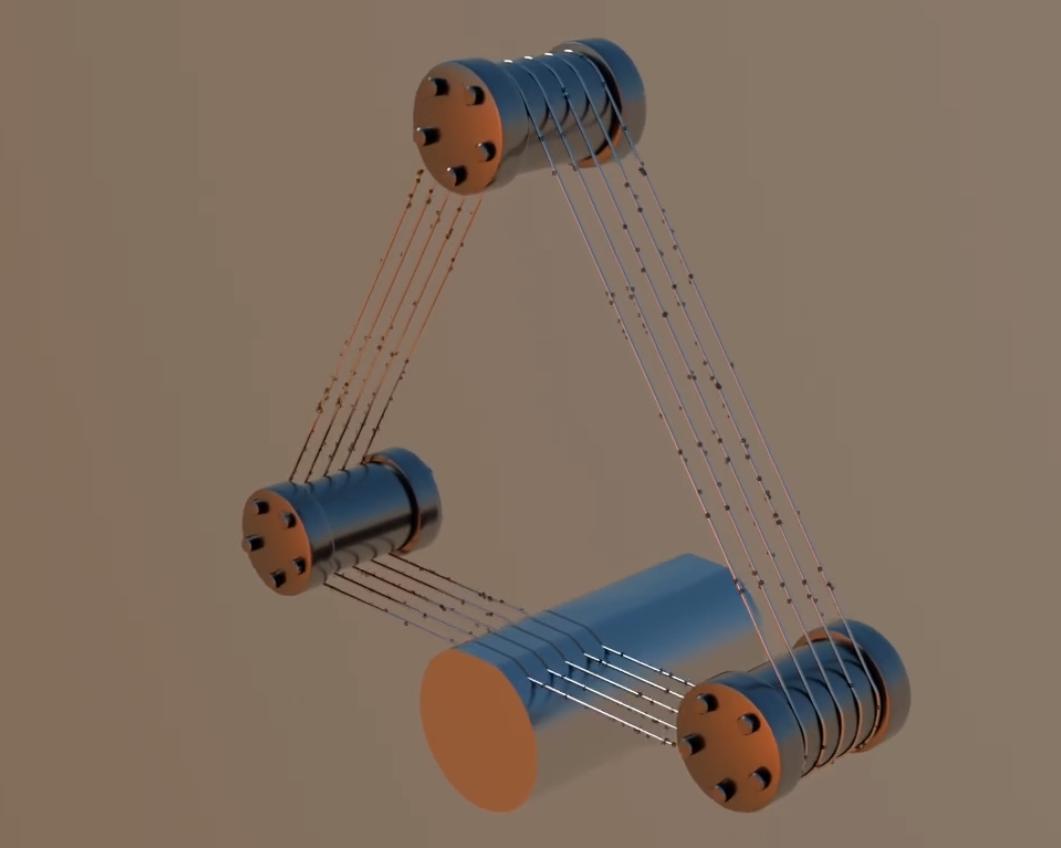

硅锭需要经历切割与成形工序，目前主流采用金刚线多线切割机：在钢丝线上固结金刚石颗粒，以恒定张力和速度对硅锭进行同步多段切割，一根晶棒可一次性切出数百片薄片。

切割后的原始硅片边缘呈锐角，单晶硅像玻璃一样脆，边缘的微裂纹在搬运中极易扩展成崩裂。这相当于一本书如果你把书页边缘磨出毛刺，翻页时极易撕破。因此需要倒角，通过专用边磨机将硅片外缘打磨成圆弧轮廓，同时修整定位用的定向平面或缺口，以增强边缘强度并满足自动化传输需求。

四、研磨抛光：镜面晶圆的诞生

切割留下的锯纹和损伤层必须清除，为后续的光刻工序准备完美镜面。研磨分粗磨与精磨两步，粗磨用金刚石砂轮快速去除主体锯痕，精磨切换到更细粒度的砂轮，将表面粗糙度控制在0.1微米以内。

最终的核心工序是化学机械抛光（CMP）。抛光液中的化学物质让晶圆表层材料软化或生成易去除的化合物，旋转的抛光垫配合磨粒在同一时间对软化层进行机械磨削。通过反复迭代，CMP技术能够将晶圆表面粗糙度控制在纳米级，最先进工艺可达5纳米以下。

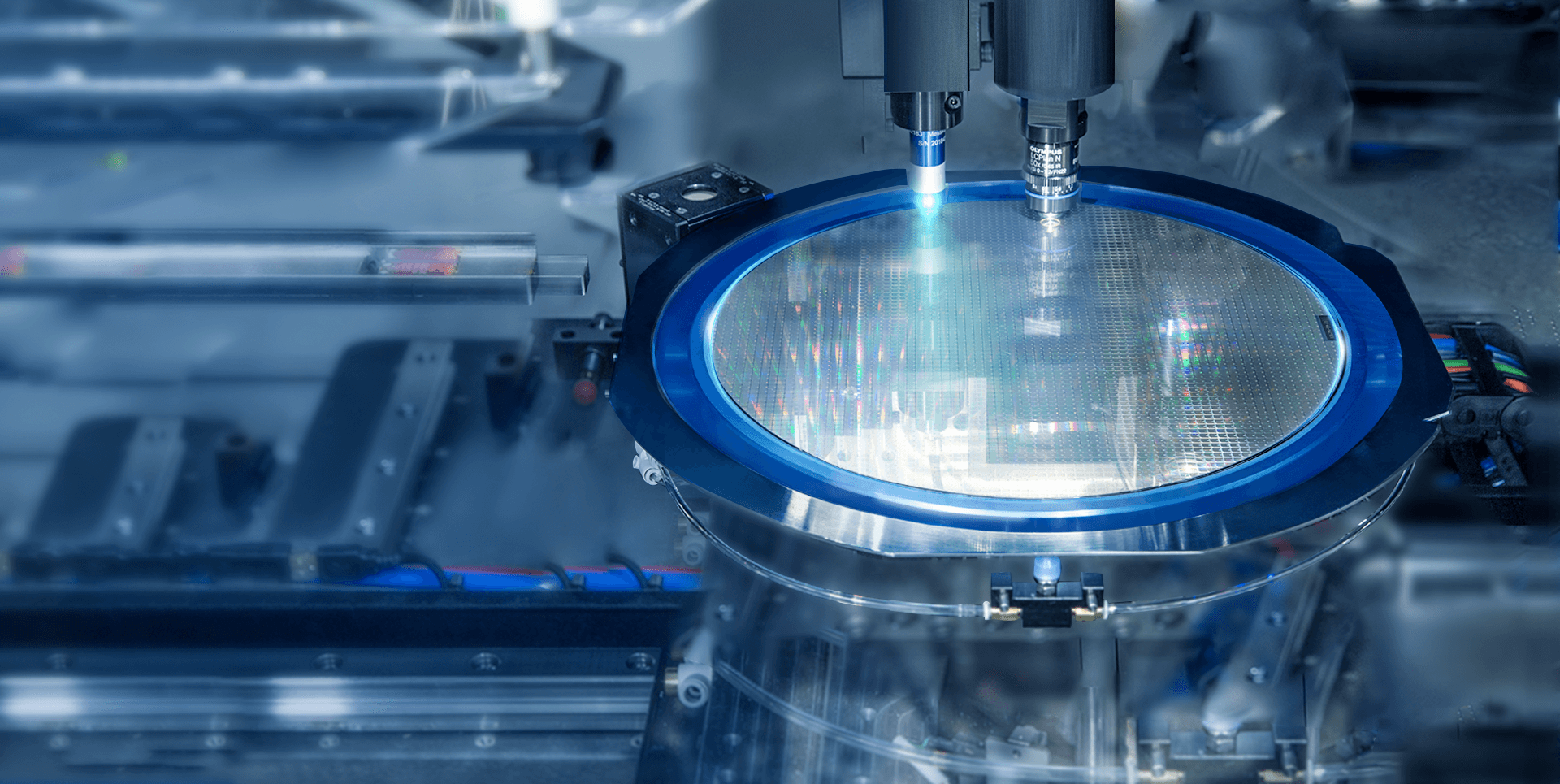

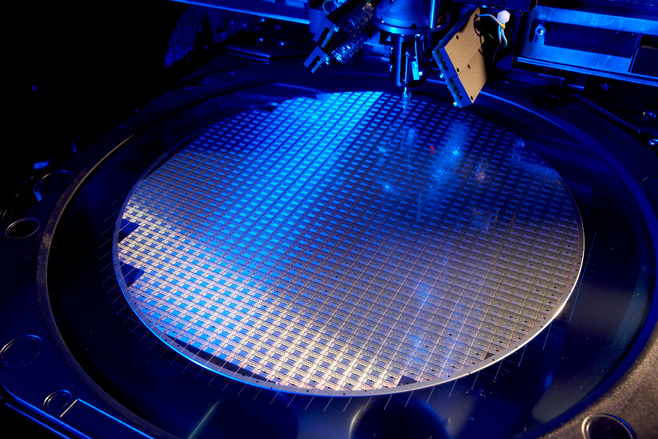

如果在这个环节出现了划痕、凹坑或残留颗粒，后续光刻时数十层电路图案的堆叠就会一层层地放大这些缺陷，最终导致整片晶圆报废。因此，研磨抛光后的晶圆必须接受严格的外观检测。视觉检测设备可对晶圆尺寸进行精确测量，检测划痕、凹凸、破损、裂痕、气孔、异物、污染等各类外观缺陷。相较人工目检，机器视觉检测精度高、效率高、可连续作业且采用非接触方式避免了二次污染。

双翌光电的视觉系统在晶圆外观尺寸检测领域已实现微米级检测精度，图像处理精准、响应速度快，为晶圆质量提供了可靠的技术支撑。这些检测帮助晶圆厂在生产线上实时把关，任何一个直径超过规定值的颗粒或划痕，都会被系统记录并标记，不良品在进入下一道工序之前就被筛除。

五、纳米级光刻对准

晶圆制作完成后，便要进入前道制造工序，其中最核心的是光刻。光刻的本质是将掩模版上复杂的电路图案曝光到涂覆光刻胶的晶圆表面。现代芯片通常由数十层电路结构堆叠而成，每一层图案必须与前一层精确对准。

制程越先进，对准精度要求越苛刻。目前光刻对准已从微米级跨入亚微米级甚至纳米级——对准精度优于1微米，通常在0.1至0.5微米（即100至500纳米）之间。为了达到这个标准，光刻机内部有一套复杂的对准系统，粗对准使用晶圆上两个相距较远的对准标记实现初步匹配，精细对准则需要测量至少20个标记，经过图像处理和算法计算，将定位精度提升至亚纳米级别。

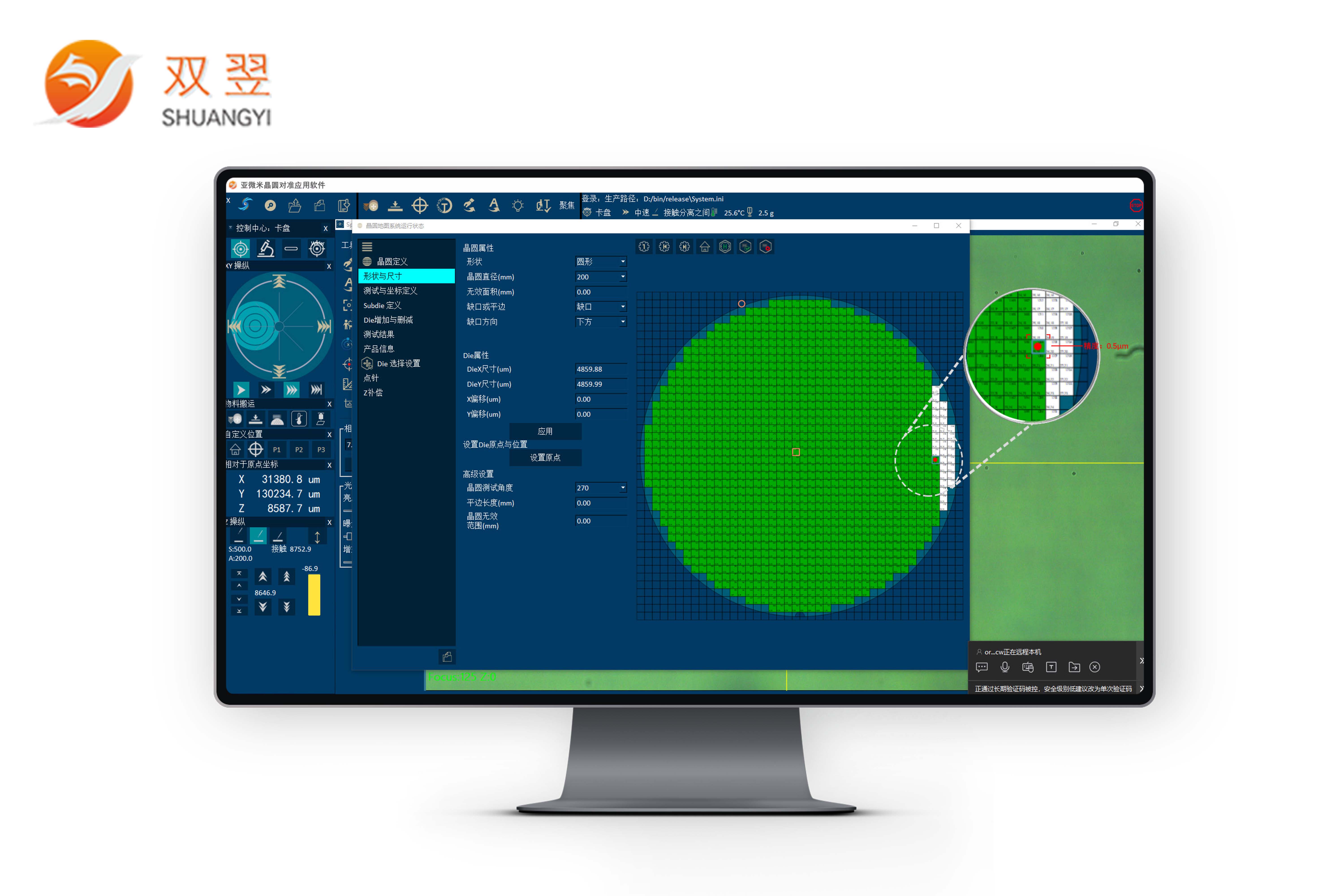

双翌光电开发的亚微米晶圆曝光对准应用软件，融合了亚像素定位、高斯拟合、相位匹配等先进算法，能将图像识别精度推进至0.3微米（即300纳米），在半导体制造中确保每一层电路图案与前一层完美对齐，在先进封装中支撑晶圆堆叠与键合工艺，有效满足了超精密制造的高要求。

六、成品晶圆的质量放行

经过全部加工工序后，成品晶圆出厂前必须通过最终检测。检测内容包括：表面平坦度与材料去除量是否符合规格、厚度与总厚度变化是否处于公差范围内、各类表面缺陷是否得到有效控制。

通过检测的晶圆进入下一工序，不合格品则依据工艺要求进行返工或废弃处理。晶圆的背面边缘还会打上唯一的序列号标签，用于全流程物料追踪。任何一片未通过最终检测的晶圆，都可能对后续数个月的芯片制造流程造成毁灭性打击。

七、结语

从海滩上的石英砂到镜面般光滑的晶圆，这条路线融合了化学提纯、精密机械加工、光学检测等跨学科技术的巅峰成果。每一次工艺参数的精准控制、每一道视觉检测的深度介入，最终共同铸就了每年数百亿颗芯片得以稳定运转的基石。

随着晶圆制造的不断发展，晶圆尺寸从4英寸、6英寸发展至如今的12英寸，制程节点也从微米级迈入纳米级。然而，其中不变的逻辑是，对纯净与精准的追求永无止境。可以预见，当晶圆尺寸迈向450毫米后，制造设备和工艺控制需要更大的投入与创新。
