线扫描成像技术，高速运动物体的“无限视野”

在机器视觉的众多成像技术中，面阵相机是最为人熟知的形态。它像人眼一样，一次性拍摄一幅完整的矩形图像，适用于静止或低速运动的被测物。

然而，当被测物体是无限长的卷材、以每分钟数百米速度飞驰的金属带材，或者面积巨大难以一次成像的平板玻璃时，面阵相机的“单帧定格”能力便显得捉襟见肘。

此时，线扫描成像技术，成为工业检测领域不可或缺的解决方案。线扫描相机并非一次性拍摄二维图像，而是每次曝光仅采集一行像素。随着物体相对于相机运动，连续采集的数千行像素被逐行拼接成一幅完整的二维图像。

这种特性使其能够以极高的分辨率和检测速度，覆盖任何长度的连续物料，从纸张、薄膜到钢铁、太阳能电池板，无不涵盖其中。

一、成像原理：一行像素的逐行累积

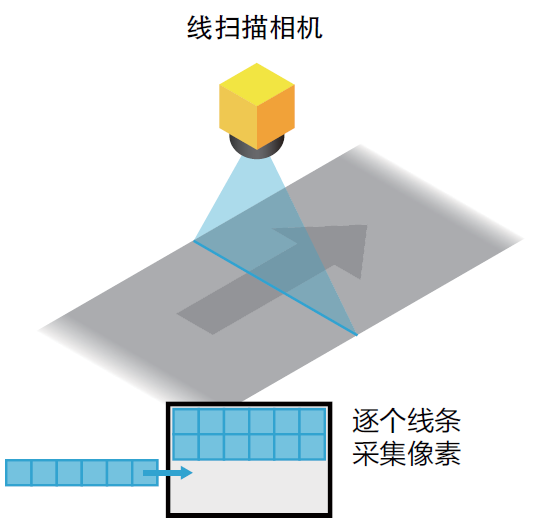

线扫描相机的核心是一维图像传感器，通常是单行或少数几行感光元件排列成线阵，每个像素对应物体上一个微小的物理宽度。

当外部触发脉冲到来时，相机曝光并读出这一行像素的灰度或彩色数据，随后等待下一个触发信号。

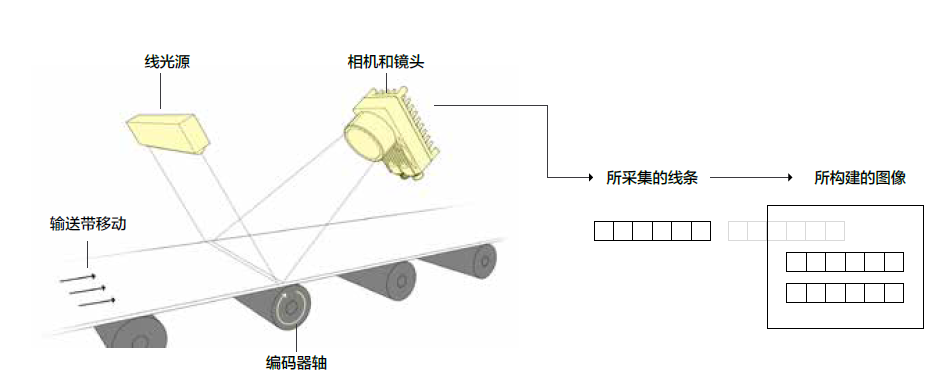

为了形成二维图像，相机必须借助物体的相对运动。在典型的连续传输产线中，物体在传送带上匀速移动，线扫描相机垂直于运动方向固定安装。

每移动一个微小步长，通常等于或小于像素在物方的对应尺寸，相机便采集一行。当物体完整通过相机视场后，系统将积累的数千行或数万行数据按采集顺序排列，便得到一幅二维图像。

这个过程类似于打印机逐行扫描纸张，区别在于打印头输出墨水，而线扫相机读取光线。

二、面阵与线扫：两种视野的优劣对比

理解线扫描的优势，最直接的方法是将其与面阵相机进行系统对比。

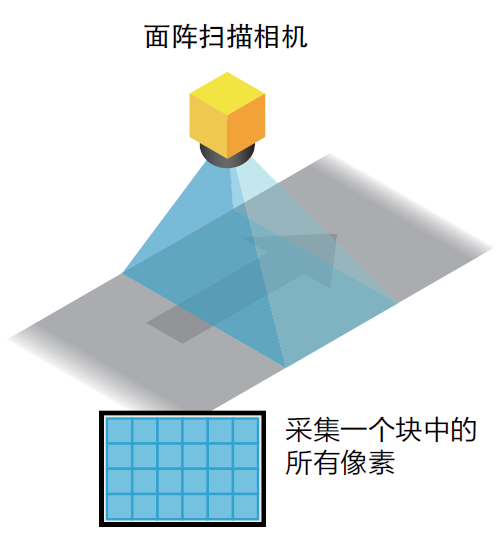

成像维度：面阵相机一次获取固定高度的二维图像，适合检测尺寸小于视场的离散工件。线扫描相机则适合任意长度的连续物料，理论上没有长度上限。

分辨率：面阵相机受限于传感器总像素数，常见为500万至2000万像素，在同等视场下分辨率有限。线扫描相机的行向像素数可达16000点以上，配合精细的步进位移，可在两个方向同时实现微米级分辨率，尤其适合检测细小缺陷。

光照要求：面阵相机通常需要与相机同轴或环形光源照明，光路设计相对简单。线扫描相机则需要均匀的线状光源，通常是高亮LED线光源或光纤光源，要求在整条线阵宽度上光照强度一致，这对光学设计提出了更高要求。

运动控制：面阵相机可在静止或步进运动时拍摄，对运动平稳性要求较低。线扫描相机必须在物体匀速运动时采集，任何速度波动都会导致图像几何畸变，因此对传送机构的精度要求极高。

三、分辨率与行频的平衡艺术

在实际选型中，常常需要在分辨率和行频之间进行权衡。

分辨率：由行向像素数和物方放大倍率共同决定。行向像素数越高，单行覆盖的物理宽度越大，但像素尺寸通常也更小，对光通量要求更高。

例如，8k像素传感器像素尺寸通常为7微米，而16k传感器像素尺寸可能缩小至3.5微米，在相同光照下信号强度仅为前者的四分之一。因此，超高分辨率线扫系统往往需要极其强烈的线光源，甚至采用水冷散热。

行频：即每秒采集的行数，决定了系统可支持的最大物料速度。行频为20kHz的相机，理论上每秒可采集20000行。如果物方步进分辨率为0.05毫米/像素，则最大支持线速度约为每秒1米（即每分钟60米）。

对于需要每分钟200米检测速度的应用，就需要行频高于66kHz的相机，这通常意味着牺牲一定分辨率或接受更高的成本。

四、结语

线扫描成像技术凭借其超大视野和高速高分辨率的独特优势，已成为连续物料、大幅面板材在线检测的标准方案。从锂电池隔膜的微米级针孔，到光伏玻璃的气泡结石，从PCB的精细线路到钢铁板材的表面划伤，线扫描相机始终稳定地输出一行行关键数据。

随着传感器分辨率的持续攀升、行频的不断突破以及智能光源与算法的深度融合，线扫描技术将在智能制造的质量控制体系中扮演更加核心的角色，推动制造业向零缺陷的目标迈进。
