基于机器视觉的食品包装膜模切应用

在食品工业快速发展的今天，包装不仅是产品的保护层，更是品牌形象和产品品质的重要载体。无论是零食袋上的易撕口，还是独立小包装袋的边缘成型，都离不开关键的模切工艺。而在食品包装膜的模切过程中，机器视觉技术的引入正在深刻改变传统生产模式，为行业带来前所未有的精度与效率提升。

一、食品包装膜模切工艺的精度挑战

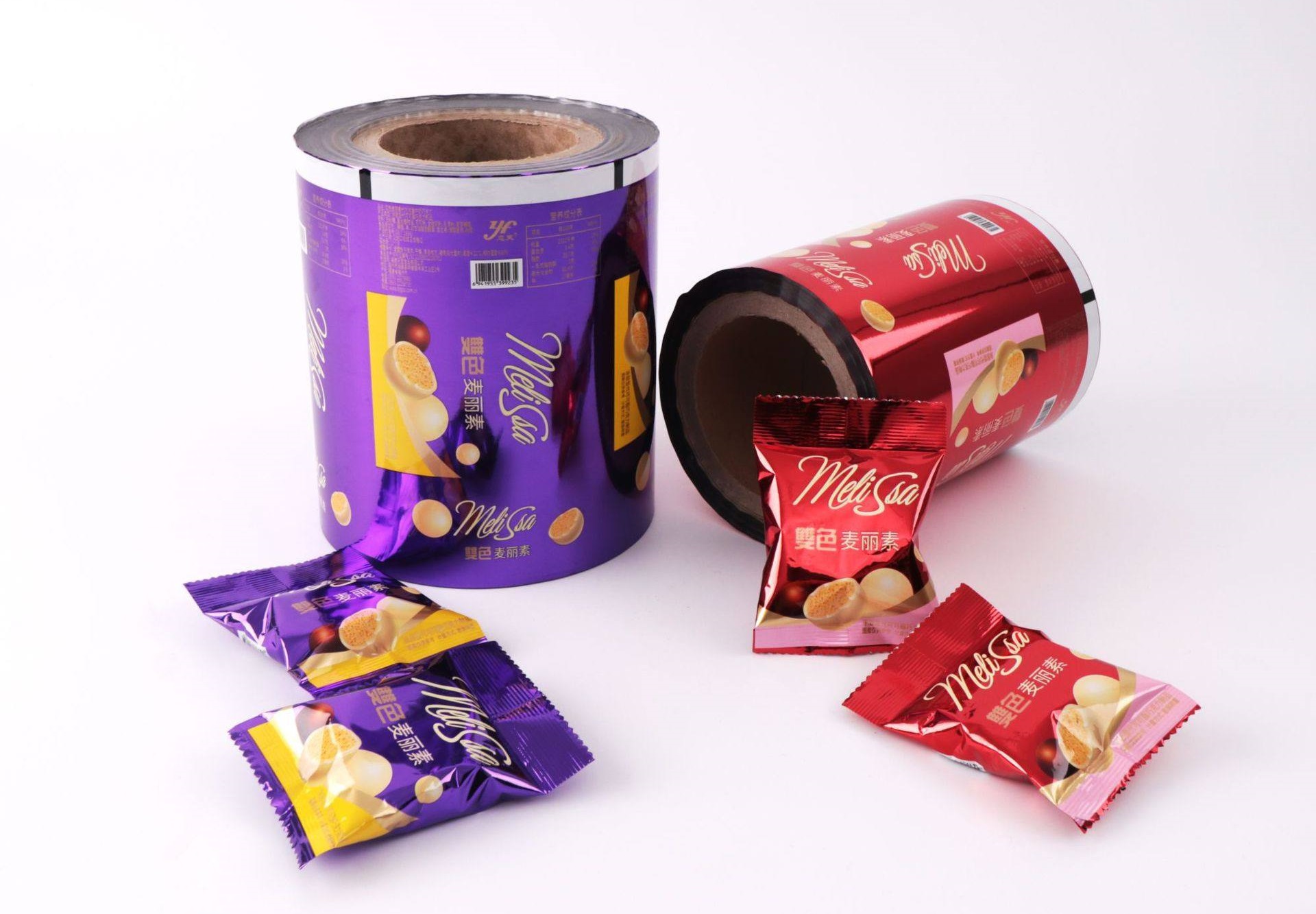

食品包装膜通常采用PE、PET、BOPP、复合铝箔等柔性材料，具有柔软、透明度高以及易加工成型等特性。这些材料在包装过程中需要根据产品形状和设计要求进行精确裁切，形成特定的包装轮廓、封口形状或易撕口结构。然而，柔性材料本身的特性给模切工艺带来了天然的技术难题。

其次，食品包装膜通常表面光滑、透光性高，在常规光源照射下容易产生反光，给边缘检测带来困难。此外，多品种、小批量的生产模式要求模切设备能够快速换型，而传统机械定位方式依赖物理模具，换型过程繁琐且耗时。

对于食品包装而言，模切精度的要求尤为严格。包装膜上的印刷图案往往与模切轮廓存在精确的对位关系，例如袋装零食上的易撕口需要与印刷虚线完全重合，否则影响消费者的开启体验。模切产品公差常需控制在±0.1mm以内，而人眼目检难以满足这一要求。正因如此，越来越多的食品包装企业开始引入基于机器视觉的模切解决方案。

二、视觉引导模切的技术原理与硬件配置

基于机器视觉的食品包装膜模切系统，其核心在于建立闭环控制机制。工业相机实时采集包装膜上的定位标记图像；图像处理算法精确计算包装膜实际位置与理论位置的偏差量；伺服控制系统作为执行机构，将补偿指令发送至模切刀架，引导刀具精准裁切。

在硬件配置方面，一套完整的CCD视觉模切系统通常包含高分辨率工业相机、远心光学镜头、多角度组合光源以及高精度伺服驱动平台。针对食品包装膜的高透光性和表面光滑特性，系统通常采用背光源与同轴光源相结合的照明策略。背光源从包装膜下方照射，将包装膜外缘以高对比度的黑影形式呈现，便于边缘检测；同轴光则用于识别包装膜表面的印刷标记或定位点。远心镜头的使用有效消除了透视畸变，确保在不同物距下测量结果的稳定性。

在图像处理层面，系统通过CCD相机抓取材料上的Mark点——这些标记可以是预先印刷的十字线、圆形定位孔或特定图案。利用像素级图像处理算法，系统在毫秒级时间内计算出材料实际位置与预设坐标的偏差，随后通过伺服电机驱动模切刀架进行动态补偿。无论是材料拉伸变形、印刷套印误差还是设备振动，都能被实时修正，将动态加工精度控制在微米级别。

三、MasterAlign视觉系统在模切中的核心价值

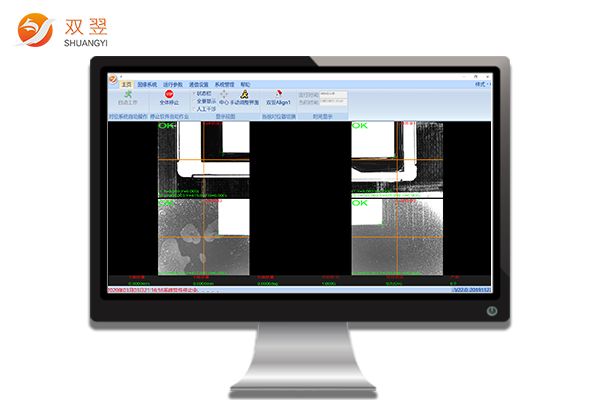

在众多机器视觉解决方案中，MasterAlign视觉对位软件以其卓越的定位精度和灵活的适应能力，成为食品包装膜模切领域的重要技术支撑。该软件是专为模切行业设计的高效视觉应用工具，通过集成先进的视觉技术和智能算法，帮助企业在生产过程中实现精准对齐并大幅提高生产效率。

在高精度定位方面，MasterAlign视觉系统能够实时捕捉并分析包装膜材料的图像信息，通过精确算法计算出最佳切割路径和位置，实现微米级的定位精度。在实际应用中，系统能够将对位精度精准控制在±0.02mm，对位时间在0.4秒内即可完成。这一精度水平极大地满足了食品包装膜对模切精度的严苛要求，有效避免了因定位偏差导致的产品质量问题。

在柔性化调整方面，MasterAlign视觉软件具备强大的柔性调整能力，能够适应不同型号、不同尺寸的包装材料，实现快速换型和切割参数的快速调整。对于食品包装企业而言，这一特性尤为宝贵，大幅提升了生产线的柔性和市场响应速度。

在质量追溯与数据分析方面，MasterAlign视觉对位软件还具备完善的数据记录与分析功能，能够实时记录每一次模切的切割位置、精度指标、对位速度等关键数据，为质量追溯和工艺优化提供可靠依据。用户可以通过导出的数据进行产线分析，企业则能依托这些数据不断改进生产流程，提升产品质量，降低生产成本。

四、结语

随着食品安全法规的日益严格和消费者对包装品质要求的不断提升，机器视觉技术在食品包装领域的应用前景十分广阔。从模切定位延伸到缺陷检测、印刷套准、完整性检查等多个环节，视觉系统正在成为食品包装生产线上不可或缺的智能装备。对于食品包装企业而言，引入基于机器视觉的模切系统不仅是提升产品质量的有效手段，更是实现智能化转型升级的重要一步。
