基于机器视觉实现PET薄膜精密模切

PET薄膜是一种性能全面的工程材料，它凭借优异的透明性、高强度高韧性、出色的耐热耐寒性能以及良好的化学稳定性，成为了工业界不可或缺的基础材料。特别是在消费电子领域，随着智能手机、平板电脑等设备的普及，PET薄膜更是被广泛应用于制造反光膜、液晶保护膜、光学膜片等高精尖组件中。

然而，PET薄膜要真正发挥其价值，必须经过一道关键的模切加工工序。这一过程看似简单，实则对精度有着近乎苛刻的要求。以手机屏幕保护膜为例，模切后的PET薄膜需要与屏幕的每一个弧度和开孔精准匹配，任何微小的尺寸偏差都可能导致贴合时产生气泡、边缘翘起甚至无法使用。

一、视觉对位模切的技术突破

传统的PET薄膜模切方式主要依靠机械定位或人工操作。机械定位依赖硬件的物理接触来定位材料，这种方式不仅对设备安装精度要求极高，一旦材料出现微小偏移或设备产生轻微震动，就会引发模切错位、边缘毛刺等一系列问题。而人工操作虽然灵活，但受限于人眼分辨率和操作熟练度，难以满足微米级的精度要求，且效率低下，无法适应大规模生产的需求。

正是在这样的行业背景下，基于机器视觉的智能对位系统为PET薄膜模切工艺带来了突破。模切机在PET薄膜的模切过程中，引入双翌MasterAlign视觉对位系统，将会让整个生产线得到极大的升级。 MasterAlign视觉系统是双翌公司为适应模切行业快速发展及各种应用场合需求而开发的一款通用型视觉对位系统，作为业界最简单、最方便的视觉定位、对位系统，拥有强大的视觉处理功能，它可以为模切机加工PET薄膜的精准模切提供了强大的技术支持。

二、MasterAlign智能视觉对位系统

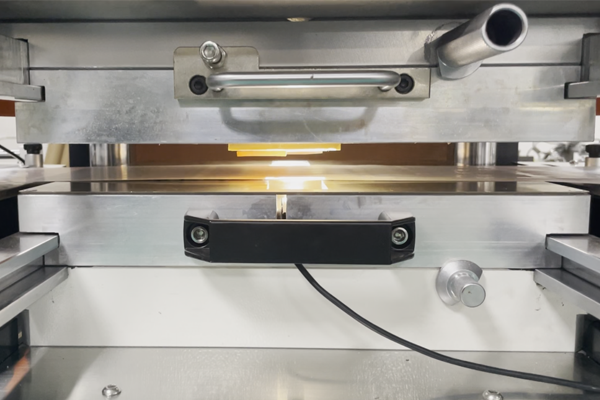

MasterAlign系统的核心优势首先体现在其卓越的定位精度上。该系统通过高分辨率工业相机实时捕捉PET薄膜上的MARK点，CCD相机抓取材料的MARK点，实时捕捉并分析PET薄膜物料的图像信息，再通过精确的算法计算出最佳切割路径和位置，实现微米级的定位精度，对位能够精准的控制在±0.02mm。

这意味着，在高速运转的生产线上，系统能够在极短的时间内完成图像采集、特征匹配和位置偏差计算，并通过伺服驱动系统实时调整刀模位置，确保每一次切割都精准无误。实测数据显示，采用MasterAlign系统后，PET薄膜模切的重复定位精度可达±0.02mm，对位时间在0.4秒内即可完成，这一精度和效率是传统人工或机械定位方式完全无法企及的。

三、智能化的产线适应能力

除了高精度定位，MasterAlign系统还展现出强大的智能适应能力。PET薄膜材料多样，面对不同型号、不同尺寸的模切任务，传统设备往往需要频繁更换模具和调试参数，耗时耗力。

而系统具备强大的智能分析能力，能够自动适应不同型号、不同尺寸的材料，能够做到快速的换型，快速的调整切割参数，在快速调整后，也可以确保每一次模切都能达到最佳的效果。这一特性使得生产线具备了极高的柔性，企业可以更从容地应对小批量、多品种的订单需求，同时节省了因不同应用而造成的额外设备和模具投入成本。

四、完善的数据追溯功能

MasterAlign系统集成了卓越的数据记录与分析系统，能够即时捕捉并详尽记录每一次模切作业的关键数据，涵盖精度指标、对位速度等多维度信息。这些数据不仅能够实时显示在操作界面上，帮助操作人员掌握当前产线状况，更可以长期存储，形成完整的质量档案。

这一功能不仅为产品质量的追溯构建了坚实的基础，更为工艺的持续优化提供了宝贵的数据支持。用户可轻松导出这些料号数据，进行深度产线分析，洞察生产过程中的细微变化与潜在优化点。显著提升产品质量的同时，有效压缩生产成本，实现效益最大化。

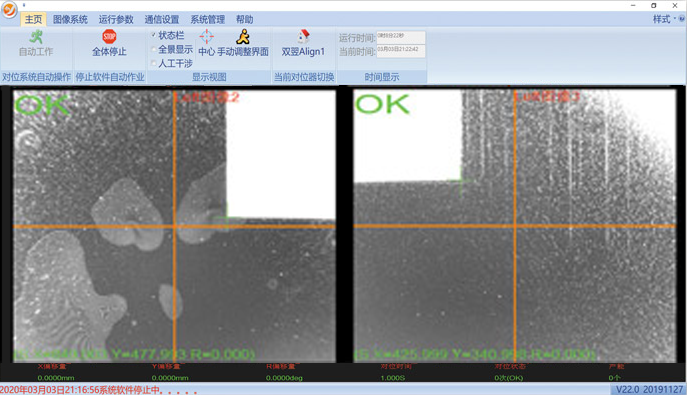

五、可视化操作界面的人性化设计

MasterAlign视觉对位系统在提供强大视觉处理能力的同时，也致力于打造简洁直观、易于上手的操作界面，让操作人员无需深厚的视觉算法知识背景也能轻松驾驭。

这种将复杂视觉算法封装在简洁界面背后的设计理念，极大地降低了企业对专业视觉工程师的依赖，使得普通产线工人经过简单培训即可熟练操作，大幅降低了人力成本和培训周期。同时，系统还支持多语言界面，能够适应不同国家和地区的使用需求，展现了出色的国际化设计思维。

六、总结

PET薄膜作为现代工业的重要基础材料，其模切加工质量直接关系到下游产品的性能和品质。从传统的人工操作到机械定位，再到基于机器视觉的智能对位，PET薄膜模切技术走过了一条不断精进的发展道路。如今，MasterAlign视觉对位系统凭借其微米级的定位精度、毫秒级的响应速度、智能化的换型适应能力以及完善的数据追溯功能，正在重新定义PET薄膜模切工艺的质量标准。

与此同时，人工智能、深度学习等技术的不断进步，也将为视觉对位系统带来更多可能。未来的MasterAlign或许不仅能够精准定位，还能通过深度学习自动识别新型缺陷、预测材料形变趋势、甚至自主优化切割策略。在迈向智能制造的征程中，机器视觉技术必将扮演越来越重要的角色，成为推动精密加工不断突破的核心力量。
