立式与卧式影像测量仪结构区别与应用

 在精密制造与质量检测领域，影像测量仪作为实现非接触式高精度尺寸测量的关键设备，其重要性日益凸显。影像测量仪也衍生出不同的机械结构形态，其中立式与卧式成为两种最主流的技术路线。

这两种设备虽然核心测量原理相同，均基于光学成像与数字图像处理技术，但因其机械结构设计的根本性差异，在测量能力、适用范围及操作特性上形成了显著区别。理解这些区别不仅是技术认知的需要，更是为特定测量任务选择最合适工具的前提。

本文将系统剖析立式影像测量仪与卧式影像测量仪在结构设计、性能特点及应用场景方面的本质差异，并提供切实的选型指导。

一、立式影像测量仪

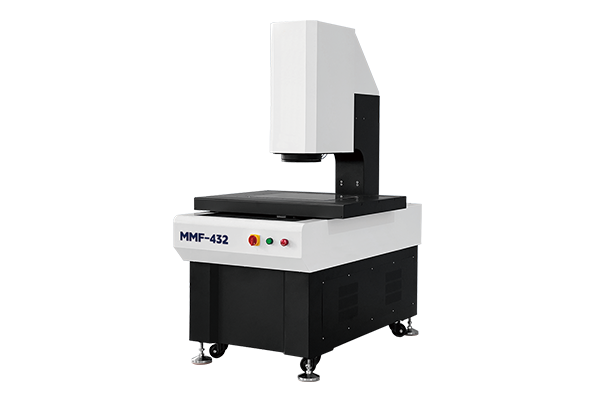

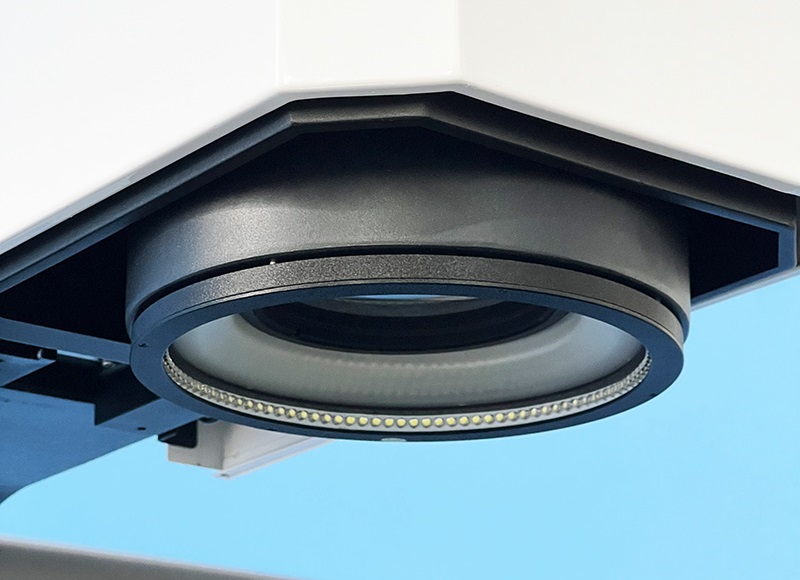

立式影像测量仪最显著的结构特征是测量主轴垂直于水平工作台面。这种设计使其光学系统与Z轴运动机构自上而下对准被测工件，工作台通常沿X轴与Y轴方向移动，而光学镜头组件或工作台则在Z轴方向进行聚焦调整。

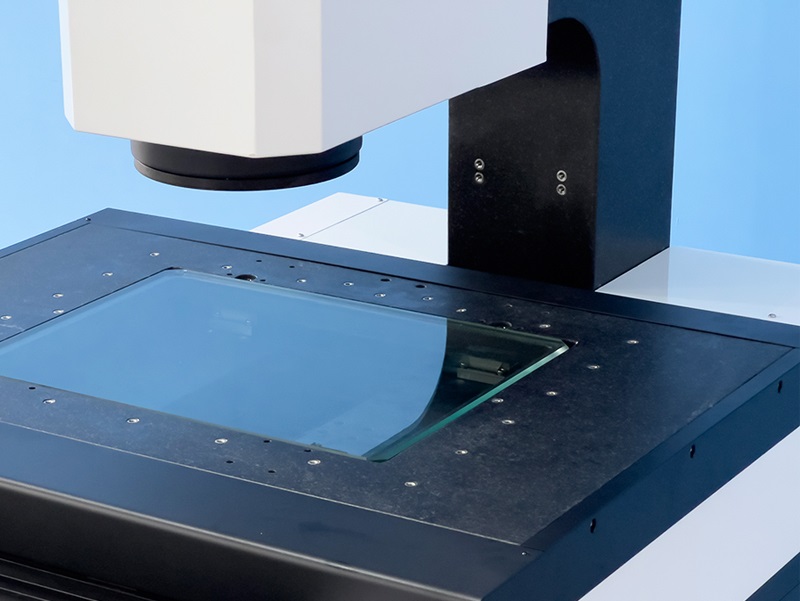

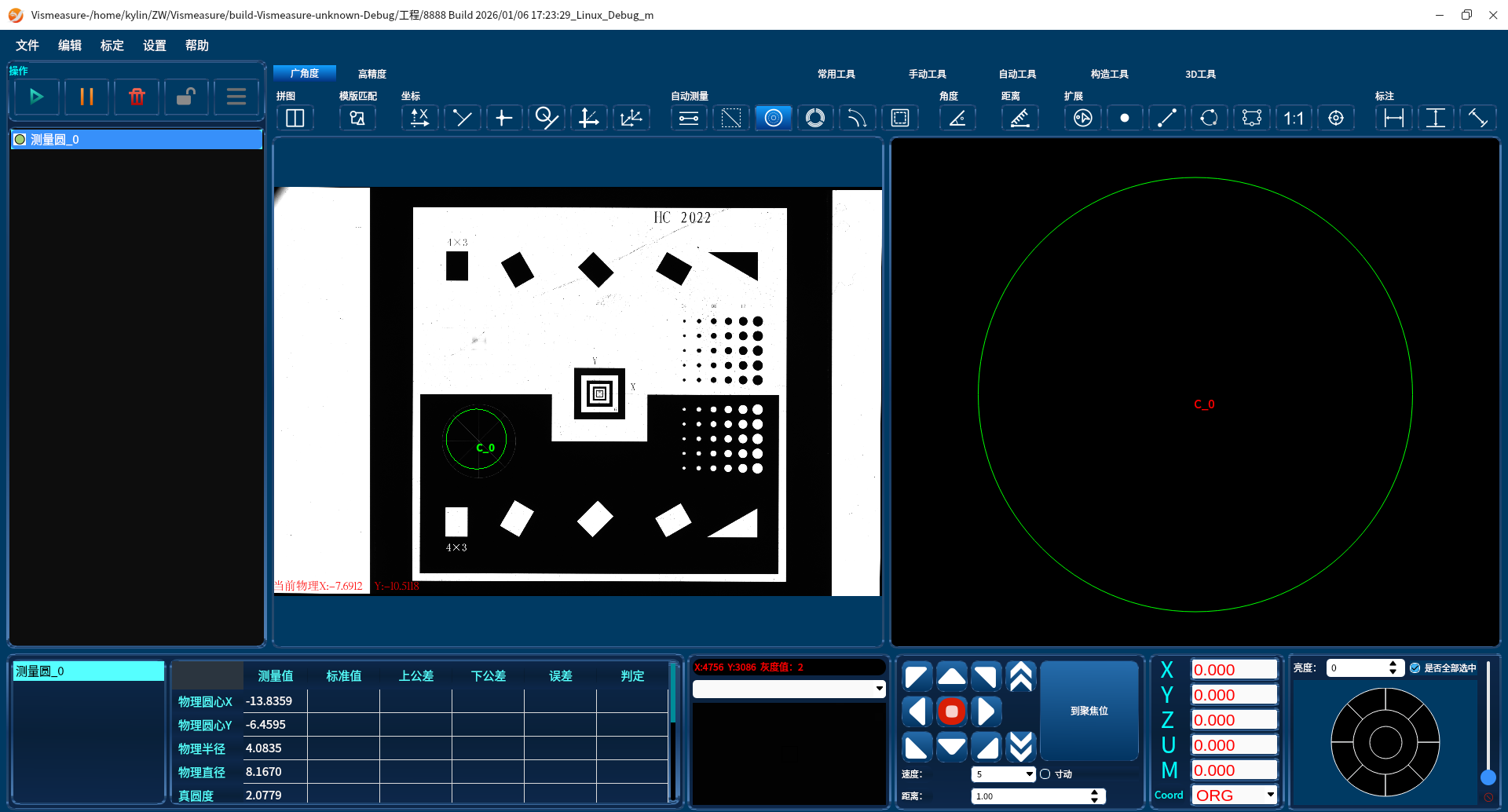

测量时，工件平放于工作台面，镜头从正上方对其进行观测，工作台的XY平面运动配合镜头的Z轴调焦，实现对工件不同位置与高度的测量。这种结构为二维平面测量提供了自然且高效的工作方式。

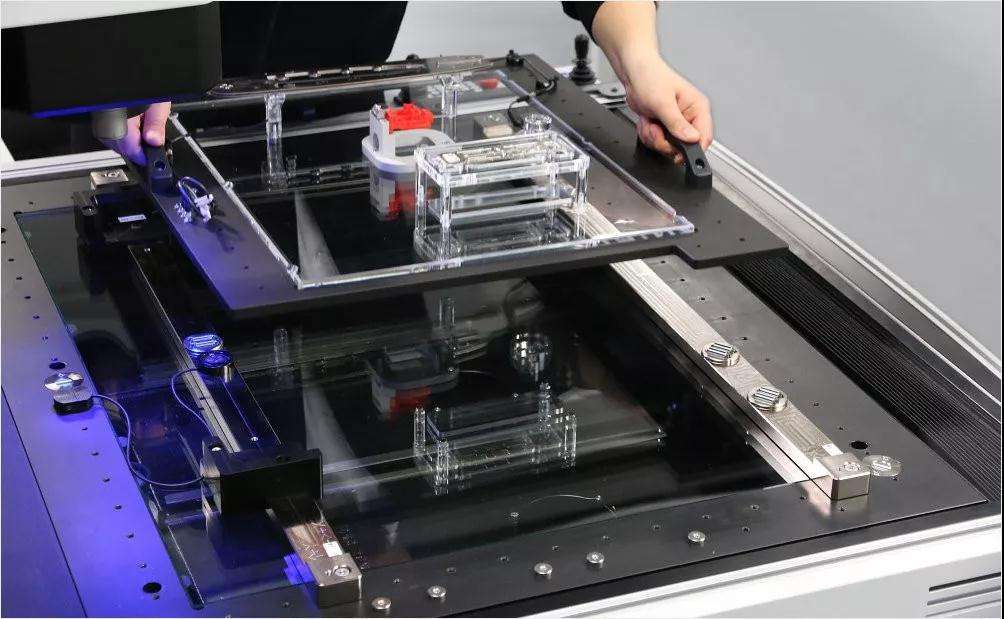

在性能特点方面，立式影像测量仪具备多项优势。其操作较为直观便捷，工件装卡后即可进行测量，程序编写相对简单。对于扁平类工件，如PCB电路板、薄型冲压件、密封垫片等，能够获得极高的测量效率与精度。

设备通常能提供优异的二维尺寸测量能力，包括长度、宽度、孔径、孔距等参数。同时，这类设备环境适应性较强，对地基与安装环境的要求相对宽松，在一般工业环境下即可稳定工作。

然而，立式结构也存在固有局限性。当测量具有较大高度或需要测量侧面特征的三维复杂工件时，可能面临挑战。虽然可通过旋转镜头或使用侧向辅助光源进行一定程度的侧面测量，但操作繁琐且精度可能受限。

对于重型工件，工作台在移动时可能产生微幅振动，对超高精度测量存在潜在影响。此外，工件高度会占用Z轴行程，间接限制了可测工件的最大高度范围。这些因素需要在设备选型时予以充分考虑。

二、卧式影像测量仪

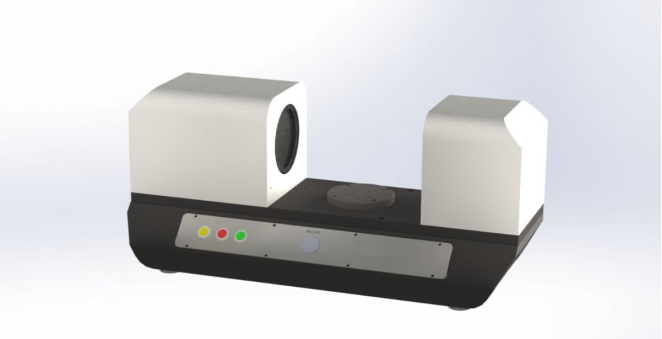

卧式影像测量仪采用了截然不同的结构理念，其测量主轴平行于水平面。被测工件通常安装在垂直或倾斜的夹具上，光学系统沿水平方向对工件进行观测。其机械结构往往更为复杂和稳固，基座庞大以提供极高稳定性，测量轴系与主轴均处于水平或近水平状态。

卧式影像测量仪的核心优势在于其卓越的三维测量能力与应对复杂工件的能力。由于回转工作台的存在，工件可被精确旋转至任意角度，配合光学系统的变焦与调焦，能够轻松获取工件各个侧面、斜面及深孔内部的特征尺寸，实现真正的三维空间坐标测量。

这种结构对重型或大型工件极为有利，工件重量由稳固的夹具承载，不会引起测量系统的明显变形，保证了测量过程的稳定性与重复性。在测量发动机缸体、涡轮叶片、大型模具等具有复杂空间结构的零件时，卧式设备展现出不可替代的价值。

当然，卧式设计也伴随着一些特点。设备通常结构庞大，占地面积与空间高度要求均高于立式设备。工件装卡与找正过程可能更为复杂，对操作人员技能要求较高。此外，由于其系统复杂性，设备购置成本与维护成本通常也显著高于同精度等级的立式设备。

三、选型指导

在立式与卧式影像测量仪之间做出正确选择，是一项需要综合考量多种因素的技术决策。首要决定因素是待测工件本身的物理特性与测量需求。

1.工件尺寸、重量与形状

对于中小型、扁平类、以二维尺寸测量为主的工件，立式影像测量仪在效率与成本上具有明显优势。对于大型、重型或具有复杂三维空间特征的工件，卧式影像测量仪在测量可达性与稳定性方面是更合适的选择。

2.测量的核心需求

如果测量任务主要集中在顶面的二维轮廓、尺寸与位置度，立式设备足以胜任。如果必须精确测量多个侧面的特征、空间角度、三维轮廓度或是深孔内部的尺寸，则卧式设备凭借其多轴回转能力成为必然选择。

3.测量精度的要求

对于微米级乃至亚微米级的超高精度测量，卧式结构因其更高的刚性可能提供更好的长期稳定性。这种稳定性对于航空航天、精密光学等领域的测量任务尤为重要。

4.生产效率与操作便利性

立式设备通常上下料更方便，测量程序开发周期短，更适合批量化的快速检测。卧式设备在单件复杂工件的全面检测上效率更高，但可能需要对每个工件进行更细致的装卡与定位，这在一定程度上影响了整体检测效率。

5.预算与空间

立式影像测量仪购置成本与后续维护成本普遍更低，对安装环境要求也相对宽松。卧式设备是更重大的投资，且需要规划更大的场地空间与更严格的环境控制条件。

在实际选型过程中，建议尽可能提供典型工件进行实地测试，通过实际测量数据对比两种设备在特定应用中的表现。同时考虑未来产品线可能的变化，选择具有一定扩展性和适应性的设备方案。

四、总结

立式与卧式影像测量仪代表了高精度光学测量领域两种经典且互补的技术路线。它们各自基于不同的结构，服务于有所侧重的应用场景，共同构成了现代精密测量设备体系的重要组成部分。

立式设备以其结构紧凑、操作便捷、经济高效的特点，在二维精密测量市场占据主导地位，是电子、通讯、精密模具等行业中进行常规质量控制的利器。卧式设备则凭借其强大的多轴协同与空间测量能力，在航空发动机、汽车动力总成、高端模具等复杂三维工件的精密检测中发挥着不可替代的核心作用。

选择的关键在于精准匹配。没有绝对的优劣之分，只有适用与否之别。决策者应基于对自身核心工件特征、关键测量需求、生产节拍要求以及投资预算的综合分析，做出理性选择。
