机器视觉实现PCB板丝印后高精度检测

 在电子制造业的精密世界中，PCB（印刷电路板）承载着连接和支持所有电子元件的关键功能。在PCB制造过程中，丝印工序扮演着举足轻重的角色，这一工序将必要的标识、字符、符号和标记印刷在电路板表面，为后续的元件安装、焊接、测试以及产品追溯提供直观的视觉指引。

然而，随着电子产品向小型化、高密度化方向快速发展，PCB上的丝印内容变得越来越精细复杂，字符尺寸可能缩小至毫米甚至微米级别。同时，现代化生产对效率和一致性的要求不断提升。在这一背景下，基于VisionBeaver机器视觉系统的PCB板丝印后检测解决方案，为电子制造行业提供了一种高效、精准且可靠的自动化检测选择。

一、技术难点

实现PCB板丝印后高精度自动化检测面临多重技术挑战，这些难点主要体现在以下几个方面：

丝印缺陷类型的复杂多样性给检测算法带来严峻考验。常见的丝印缺陷包括字符模糊、断线、偏移、漏印等多种形态，这些缺陷由多种因素引起。传统图像处理算法往往只能针对特定类型的缺陷进行设计，难以覆盖实际生产中可能出现的所有异常情况。

微小字符与复杂背景下的特征提取是另一大技术瓶颈。现代PCB设计趋向于高密度集成，可用于丝印的空间十分有限，字符尺寸通常非常小，有时甚至小于0.5毫米。同时，PCB基板本身具有复杂的纹理背景，如铜箔走线、阻焊层图案等，这些背景特征容易干扰丝印字符的识别，特别是在字符与背景颜色对比度较低的情况下。

检测精度与处理速度的平衡是实际应用中的关键难题。工业生产线通常要求检测系统在保证高精度的同时，能够适应每分钟数十块甚至上百块PCB板的检测节拍。这种高速高精度的双重挑战对视觉系统的硬件性能和算法效率提出了极高要求。

二、VisionBeaver智能视觉解决方案

针对上述技术挑战，双翌研发了专门针对PCB板丝印后检测的机器视觉解决方案。该系统采用模块化设计理念，将硬件配置与软件算法有机结合，形成了一套完整高效的检测体系。

1.硬件系统配置

在硬件层面，系统采用了优化的光学成像方案。核心成像单元配置了高分辨率工业相机，配合专业定制的白色LED光源系统，确保了在不同类型PCB板上都能获得对比度适中、细节清晰的丝印图像。

2.VisionBeaver视觉系统核心

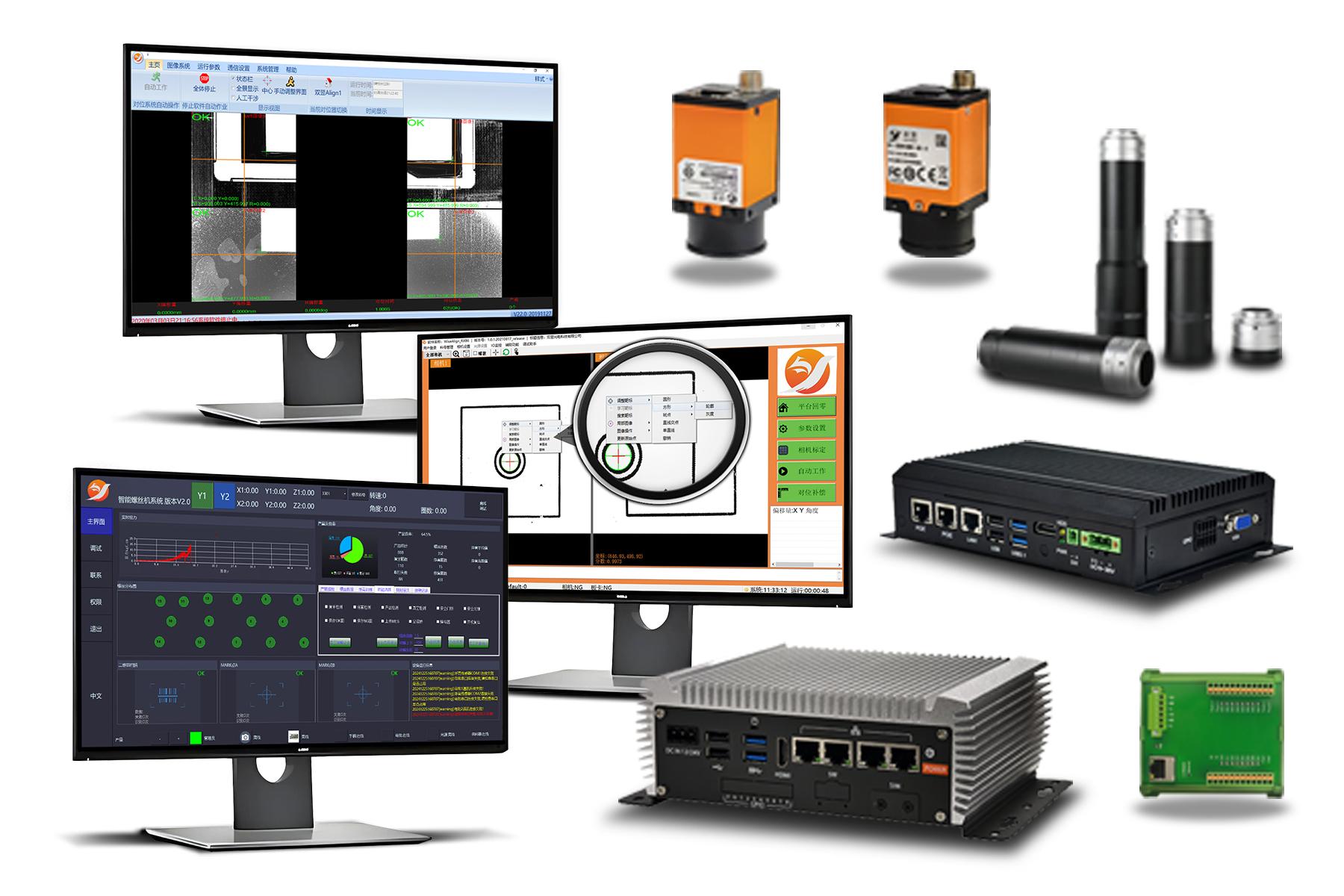

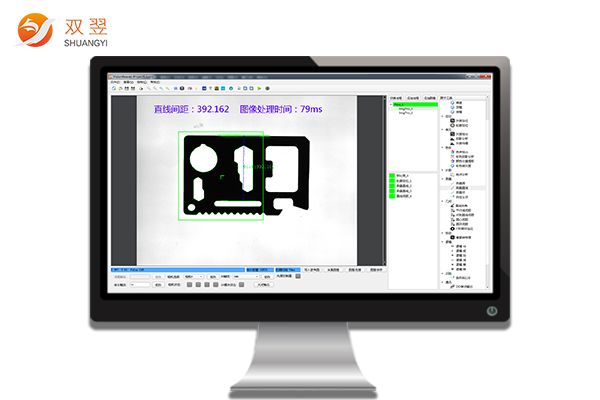

VisionBeaver是双翌光电自主研发的机器视觉软件平台，也是本解决方案的核心技术所在。该平台集成了先进的图像处理算法和灵活的检测工具，专门针对工业视觉检测场景进行了优化。

在丝印缺陷检测方面，VisionBeaver系统通过快速的预处理算法增强图像特征，对图像进行精细分析。针对微小字符识别难题，系统集成了基于深度学习的字符识别引擎。该引擎在大量丝印字符样本上进行训练，能够准确识别各种字体、大小和方向的字符。

3.智能检测流程

整个检测流程设计为全自动闭环系统，从PCB板进入检测工位开始，到最终分类输出，全过程无需人工干预。所有检测项目可以并行执行，极大缩短了总体处理时间。检测过程中，系统实时显示处理进度和中间结果，操作人员可以随时监控检测状态。

三、方案成果

基于机器视觉的PCB板丝印后检测方案在实际应用中取得了显著成效，为电子产品制造企业带来了多方面的价值提升。

1.质量管控水平显著提升

实施该解决方案后，丝印质量检测的准确率和一致性得到显著改善。系统对常见丝印缺陷的检出率超过99.5%，误报率低于0.1%，相比传统检测方式有质的飞跃。

2.生产效率大幅提高

自动化检测系统显著提升了生产线的整体效率。VisionBeaver系统单次检测时间可控制在2秒以内，远快于传统检测的15-30秒，能够轻松匹配高速生产线的节拍要求。

快速换型功能增强了生产灵活性。当生产线更换产品型号时，只需调用对应的检测方案，无需复杂的机械调整或长时间的参数设置。这一特点特别适合多品种、小批量的生产模式，帮助企业更好地应对市场需求变化。

3.管理决策支持与追溯能力

检测方案提供的不仅仅是缺陷识别功能，更是一套完整的质量管理工具。系统自动生成的质量报告和统计图表，使管理人员能够实时掌握生产质量状况，及时发现异常趋势。

数据追溯功能完善了产品质量档案。每块PCB板的检测结果都与唯一标识符关联，存储在系统数据库中。实现从经验驱动到数据驱动的质量管理转型。

4.综合经济效益

该检测系统的投资回收期通常在12-18个月之间，长期投资回报率可观。更为重要的是，系统提升的质量管控能力增强了企业的核心竞争力，为获取高质量要求的订单提供了技术支持。

在可持续发展方面，自动化检测系统减少了对人工技能的依赖，缓解了制造业普遍面临的技术工人短缺问题。同时，精准的质量控制减少了材料浪费和能源消耗，符合绿色制造的发展理念。

四、结语

随着电子制造业向智能化、自动化方向不断发展，机器视觉在质量控制领域的应用将更加广泛深入。双翌光电将持续优化VisionBeaver系统，融入人工智能、深度学习等先进技术，进一步提升检测系统的智能化水平和适应能力。

双翌光电将继续秉持技术创新理念，深耕机器视觉领域，为电子制造业提供更加先进、可靠的检测解决方案。
