机器视觉的PCB板AOI检测应用

在现代电子制造业中，质量控制一直是核心环节之一。一块小小的PCB（印刷电路板）上，密密麻麻布满了成千上万的元件和细如发丝的线路。如果其中哪怕只有一个微小的焊点虚焊、一个元件贴歪、或者一条线路出现短路，整个设备就可能无法正常工作。传统的检测方式主要依赖人工目检，但人眼毕竟容易疲劳，注意力也难以长时间保持高度集中，尤其是在大批量、高精度的生产环境中，漏检和误检几乎难以避免。这时候，机器视觉技术就像一位不知疲倦的“超级质检员”。尤其是机器视觉技术的引入，让PCB检测变得高效、精准而可靠。今天，我们就聊聊VisionBeaver视觉系统在PCB板AOI检测中的应用。

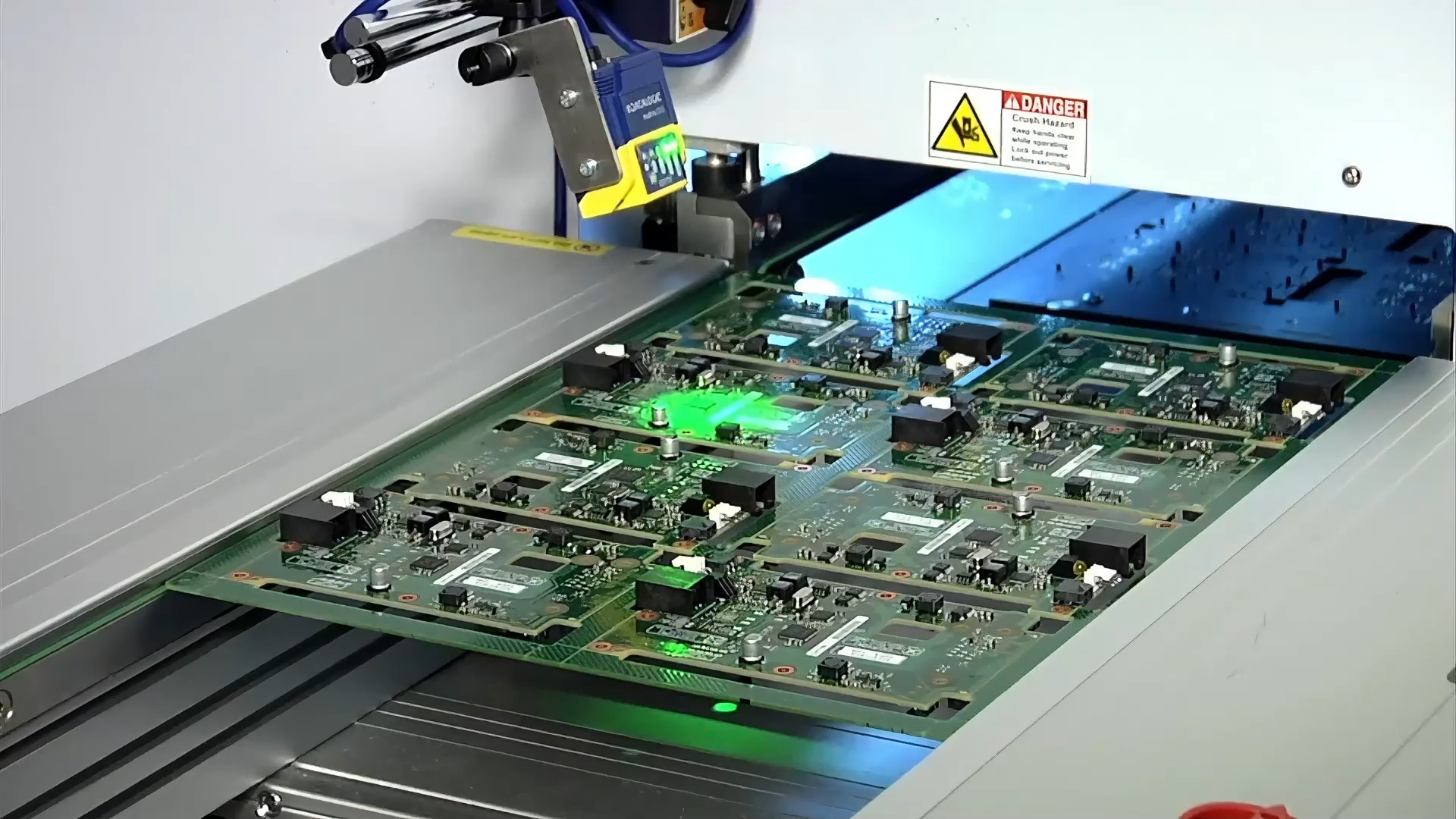

PCB板AOI检测，说白了就是利用高分辨率相机、精密光学镜头和智能算法，模拟人眼的观察能力，但比人眼更强大、更稳定。它的工作原理其实并不复杂，首先，通过摄像头对PCB板进行多角度、多层次的图像采集，就像给板子拍一套“全身CT”；然后，系统将这些图像与预先设定的标准模板进行比对，识别出缺陷区域；最后，根据算法判断缺陷类型（比如焊锡过多、元件缺失、极性错误等），并记录或触发警报。整个过程中，光照设计、图像预处理和特征提取算法是关键。

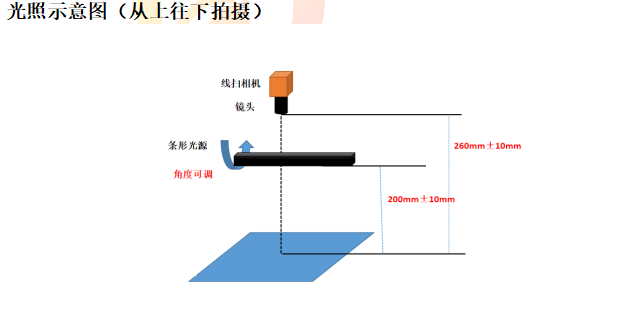

VisionBeaver视觉系统就采用了多光源照明技术和自适应曝光策略，能够有效消除反光、阴影等干扰，确保图像清晰可靠。同时，它的算法引擎融合了传统图像处理（如边缘检测、二值化）和深度学习算法，不仅能检测常规缺陷，还能适应新产品和新工艺，减少误报率。这种灵活性对于小批量、多品种的现代电子生产尤其重要。毕竟，生产线今天可能做手机主板，明天就换成了智能手表模块。

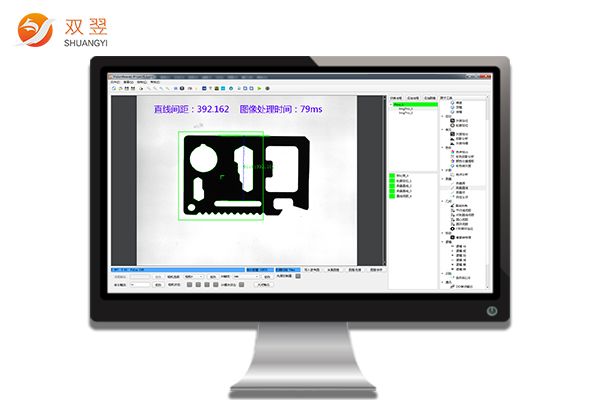

VisionBeaver视觉系统的操作界面还秉承了“简单易懂”的理念，重要参数以动态图像显示，操作人员可以在屏幕上直接看到视觉处理的效果，整个界面采用图形化设计，操作人员只需进行简单的参数设置，就能快速完成系统配置与调试。即使是非专业人士，也能通过图形化的操作界面快速上手。大大降低了培训和维护成本，助力企业快速实现自动化升级。

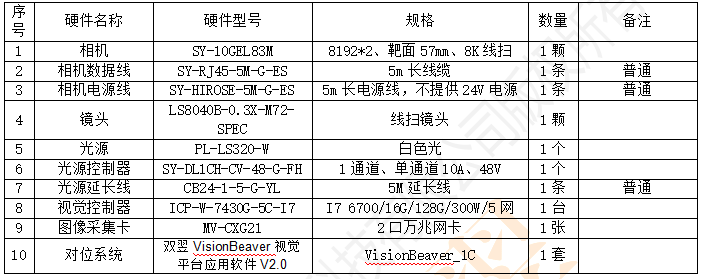

配置清单如下：

当然，任何技术都要服务于实际生产。VisionBeaver系统的价值最终体现在质量提升和成本节约上。尤其在高密度互联板（HDI）和柔性板（FPC）等高端领域，人工目检几乎无能为力，但机器视觉却能轻松应对。更重要的是，系统生成的检测报告和数据看板，为生产过程提供了可追溯的量化依据。比如，如果系统发现某批次板子的焊点气泡率突然升高，质量工程师可以顺着时间轴回溯，很快定位到是锡膏供应商更换或回流焊炉温度波动导致的，这种数据驱动的洞察，正是智能制造的核心。

总之，机器视觉在PCB板AOI检测中的应用，早已不再是“锦上添花”，而是现代电子制造不可或缺的基础设施。正如VisionBeaver视觉系统所展示的，这项技术不仅通过高精度算法和柔性设计确保了检测可靠性，更通过简单直观的操作界面，成为每个操作员都能驾驭的日常工具。它代表的是制造业数字化、智能化转型的一个缩影，技术越先进，就越应该隐藏复杂性，凸显人性化。
