机器视觉的手机元器件丝印应用

在智能手机制造领域，元器件丝印工艺如同电子产品的“神经脉络绘制”，从FPC柔性电路板的导电线路到摄像头模组的绝缘标记，微米级的印刷精度直接决定着5G信号传输效率和整机可靠性。随着手机元器件向微型化、高集成度演进，传统丝印技术面临0.05mm线宽与±3μm对位精度的极限挑战，成为制约良率提升的瓶颈。而双翌光电的WiseAlign机器视觉系统的出现，让元器件丝印的工艺流程成为“零误差的艺术”。

面对手机元器件丝印的柔性基材形变、微缩图案识别、高速闭环控制三大技术壁垒，WiseAlign系统凭借超高清相机与多光谱成像技术，穿透FPC反光表面精准捕捉铜箔纹理，即使0.03mm的线路偏移也能在0.01秒内被识别。系统独创的视觉定位算法，可自动补偿材料伸缩与设备振动造成的累积误差。

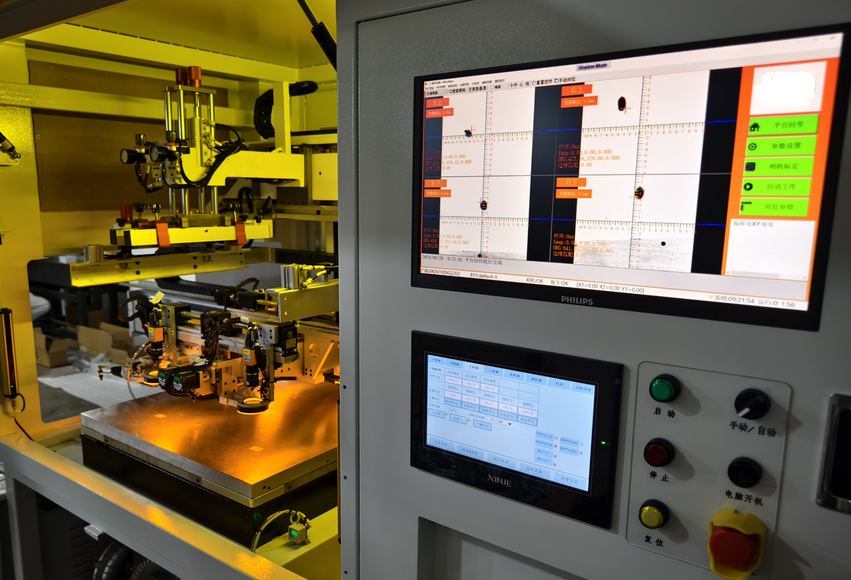

同时，WiseAlign系统展现出革命性的实时控制能力。在生产线上，视觉系统通过扫描技术构建材料形变模型，动态调整网版压力与刮刀角度。针对摄像头支架的绝缘油墨印刷，系统实时监测0.1mm直径焊盘区域的油墨厚度，一旦检测到±2μm的厚度偏差，立即触发闭环修正，将传统事后抽检升级为毫秒级预防性管控。

双翌光电深谙电子制造的柔性需求，为WiseAlign机器视觉系统注入极简基因。操作人员无需编程基础，通过图形化界面拖拽即可完成从FPC到陶瓷电容的丝印方案切换，换型时间从45分钟压缩至3分钟。系统兼容各类主流丝印设备，大幅降低客户升级成本。

 此方案适用领域为:PCB片状电路板、柔性扁平电缆（FFC）、柔性触摸屏、陶瓷片、玻璃盖板、光学薄膜、等软性材料、片状材料的丝网印刷、填孔、通孔、检测等相关工艺制造。

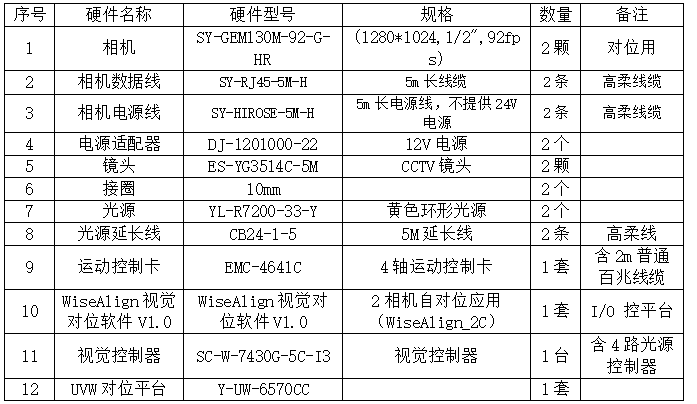

配置清单如下：

随着手机元器件进入精密制造时代，丝印精度已从工艺参数进化为核心竞争力。双翌机器视觉系统以行业领先的定位精度、10ms的闭环响应及预防性管控，持续推动中国电子制造从“跟跑”到“领跑”的跨越。当每一条微米级的电路在智慧之眼的守护下精准成型，打造中国智造的精密度传奇。
