点胶行业应用
新闻详情

手机背光板高精度点胶应用

发布时间:2024-10-11 16:07:45 最后更新:2024-10-28 13:43:50 浏览次数:179

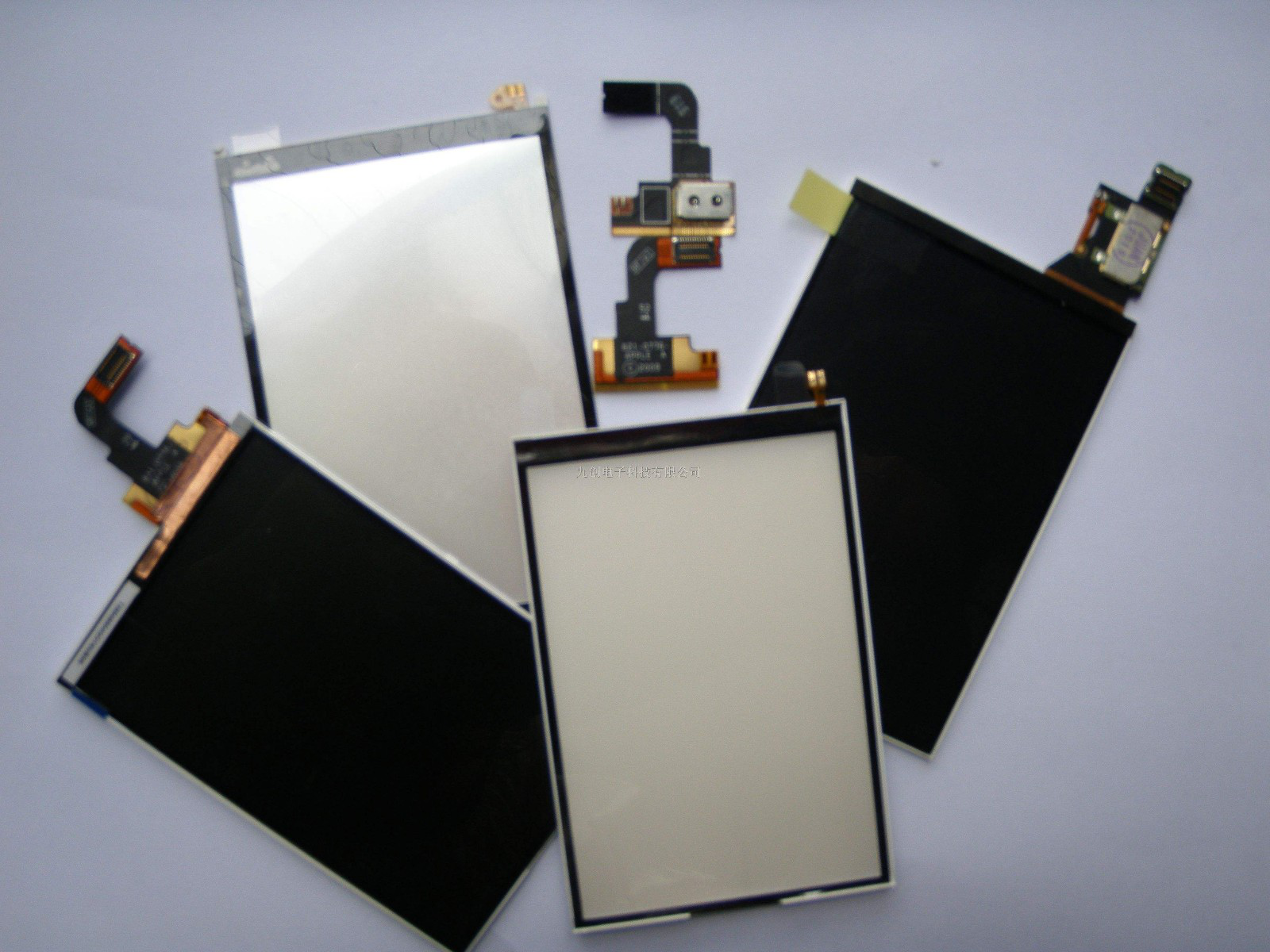

手机背光板的点胶工艺是手机制造过程中的一项关键工艺,它要求将特定的胶水均匀、精确地涂布在背光板的指定位置,以确保屏幕背光效果的稳定性和一致性。然而,在点胶过程中,点胶机会遇到一系列难题。

首先,手机背光板的点胶位置通常非常精确,需要控制在微米级别,这对点胶机的运动控制能力和位置精度提出了极高的要求。

其次,随着手机设计的不断创新,背光板的材质也在不断变化,不同材质的背光板对胶水的附着力和固化效果有所不同,增加了点胶的难度。此外,现代手机屏幕设计越来越复杂,如曲面屏、折叠屏等,这些复杂形状对点胶机的轨迹规划和适应能力提出了挑战。同时,手机制造行业对生产效率的要求极高,点胶机需要能够在保证质量的同时,实现高速、稳定的点胶作业。

为了解决这些难题,MasterAlign视觉对位软件应运而生。它是一款专为适应市场快速发展及各种应用场合需求而开发的通用型视觉对位软件,采用先进的机器视觉技术,为点胶机提供了高精度、高效率的视觉引导功能。

MasterAlign视觉对位软件通过快速提取图像中的待处理物件边缘点像素坐标信息,并转换为机械坐标信息,从而大大提高了点胶位置的精度,满足了背光板点胶对微米级别精度的要求。同时,软件支持多种图像处理方法和补偿方式,可以根据不同材质的背光板进行灵活调整,优化点胶参数和轨迹规划,确保胶水在不同材质上的附着力和固化效果达到最佳状态。

此外,MasterAlign视觉对位软件还具备强大的图像处理能力,可以快速识别并处理复杂形状的手机屏幕背光板,通过精确计算点胶位置和轨迹,确保准确引导机械臂点胶能够均匀、精确地涂布在指定位置。最重要的是,软件支持快速兼容产品轮廓和定位物料功能,大大减少了产品换型带来的繁琐操作,通过优化点胶路径和速度控制,实现了高速、稳定的点胶作业,提高了生产效率。

MasterAlign-2C视觉对位系统在这项手机中框的点胶案例中的应用模型如下:

MasterAlign软件系统在工业自动化领域应用极为广泛,软件的界面操作简便,便于用户快速上手。在此案例中,利用MasterAlign软件进行高精度、高速度的对位作业,在此项的对位精度可以达到±0.02mm,且对位过程在0.3秒内即可完成。

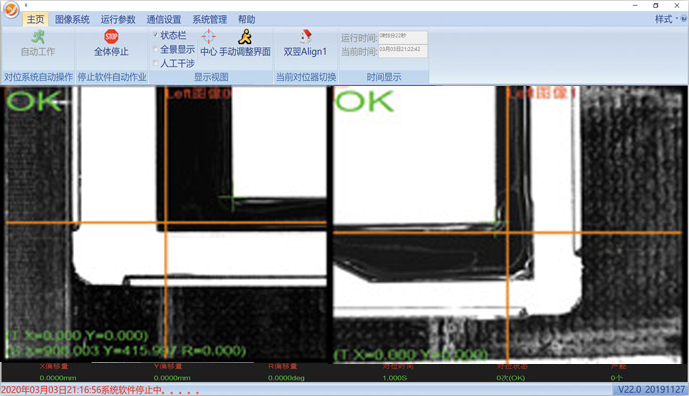

MasterAlign-2C应用软件主界面

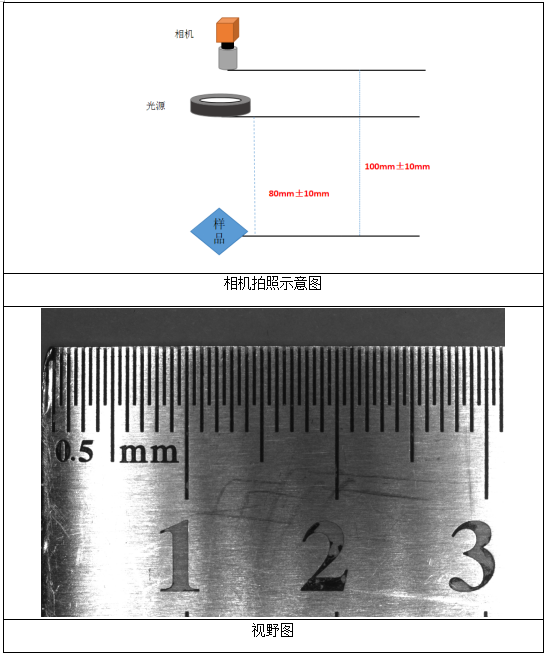

打光配置和实际Mark点拍照图如下:

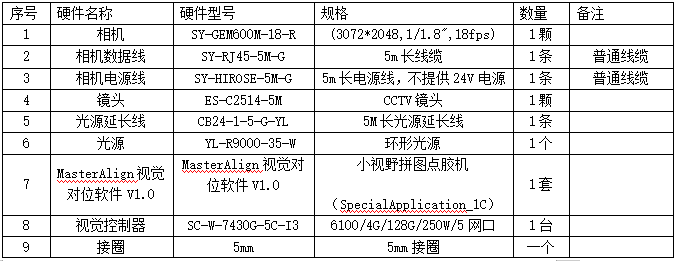

硬件配置清单如下:

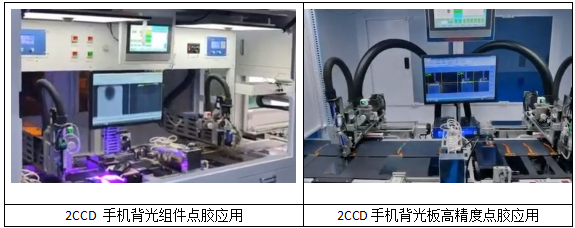

此方案适用领域为:点胶固定各种电子元件,如电阻、电容、芯片等、集成电路保护封装、线路板点锡膏、灯具的灌装。


深圳市双翌光电科技有限公司是专注于视觉系统及机器视觉部件研发、生产和营销的高科技企业,是专业的机器视觉核心部件及解决方案提供商。双翌视觉坚守“持续创新”的理念,目前已经成功在消费电子、新能源、半导体、汽车、物流、交通、医药、科研等行业为客户提供优质的产品和定制化的视觉解决方案。
