视觉检测在晶圆外观尺寸检测中的应用

发布时间:2024-07-29 10:21:28 浏览次数:391

晶圆是制作IC最基础的半导体材料,晶圆的质量决定着IC成品的质量好坏。在处理晶圆之前,对晶圆进行严格的外观尺寸检测是非常重要的环节,有利于后续的加工,提高晶圆加工效率。本篇文章,昊天宸小编将为大家介绍视觉检测设备在晶圆外观尺寸检测中的应用。

晶圆常见的三类外观缺陷

晶圆在制造的过程中,包括离子注入、抛光、刻蚀等几乎任意一个环节都会由于技术不精确或外在环境污染等而形成缺陷,从而导致芯片最终失效。晶圆常见的外观缺陷主要有三类:

1、冗余物:包括纳米级的微小颗粒、微米级的灰尘、相关工序的残留物等。

2、晶体缺陷:滑移线缺陷,堆垛层错等。

3、机械损伤:划痕等,一般产生于晶圆制造过程中抛光、切片等步骤中,由化学机械研磨所致,是一种较为严重的晶圆表面缺陷,能够对集成电路芯片造成极为严重的影响。

视觉检测设备在晶圆外观尺寸检测中的应用

为了防止存在缺陷的晶片流入后面的工序,必须进行严格的检测。相较于传统人工检测而言,机器视觉检测具有精度高、效率高、可连续性以及非接触式避免污染等优势,能够高效识别晶圆表面缺陷并分类、标记,辅助晶片分拣。

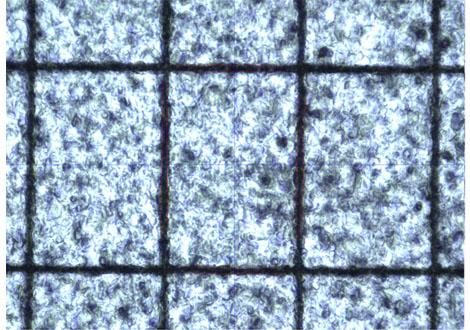

视觉检测设备可对晶圆尺寸进行测量,检测划痕、凹凸、破损、裂痕、气孔、异物、污染、镍层不良等外观缺陷。

深圳市双翌光电科技有限公司是一家以机器视觉为技术核心,自主技术研究与应用拓展为导向的高科技企业。公司自成立以来不断创新,在智能自动化领域研发出视觉对位系统、视觉定位、视觉检测、图像处理库等为核心的多款自主知识产权产品。涉及自动贴合机、丝印机、曝光机、叠片机、贴片机、智能检测、智能镭射等众多行业领域。双翌视觉系统最高生产精度可达um级别,图像处理精准、速度快,将智能自动化制造行业的生产水平提升到一个更高的层次,改进了以往落后的生产流程,得到广大用户的认可与肯定。随着智能自动化生产的普及与发展,双翌将为广大生产行业带来更全面、更精细、更智能化的技术及服务。
