机器视觉检测应用：模具零件表面缺陷实时检测

模具零件表面缺陷检测属于机器视觉技术应用方面，利用计算机视觉模拟人类视觉功能，在每一次开模时进行图像的采集处理、计算，最终进行实际检测、控制和应用，可以及时发现模具零件的缺陷，以免造成重大损失。

压铸模服役过程中的工作环境恶劣，模具零件表面不仅需要承受高速金属液的冲刷，还要经历合模、压射、开模、冷却过程中剧烈的热交换，故压铸模在生产过程中容易出现疲劳裂纹、断裂、磨损以及冲蚀等缺陷。如果不能及时发现并采取应对措施，模具零件缺陷会对正常的生产活动产生影响，不仅会导致零件生产质量出现问题，而且会引发安全隐患，甚至造成严重的安全事故。所以对模具零件缺陷的实时检测尤为重要。

压铸成型过程中，由于压铸模长时间工作在高温、高压和高速等恶劣环境，其容易产生缺陷，常见缺陷主要包括：凹陷、型芯塑性变形、磨损、断裂、热疲劳裂纹、粘模和溶蚀等。

一、凹陷缺陷

模具零件型腔表面凹陷缺陷表现为型腔内壁上产生凹坑或剥落，这种现象产生的原因有2种：①模具零件材料的疏松与气孔；②模具材料存在非金属夹杂物与粗大的液析碳化物。若模具零件型腔表层存在气孔与疏松，当受到高温金属液体的反复冲蚀时，孔隙逐渐扩大，最终形成较大的孔穴；当型腔表层存在夹杂物和粗大液析碳化物时，在热循环中将产生应力，使夹杂物和粗大液析碳化物变形不协调，在界面上可能引起裂纹，导致夹杂物或粗大液析碳化物与金属基体脱开而形成剥落凹坑，并在熔融金属液的侵蚀作用下逐渐扩大。

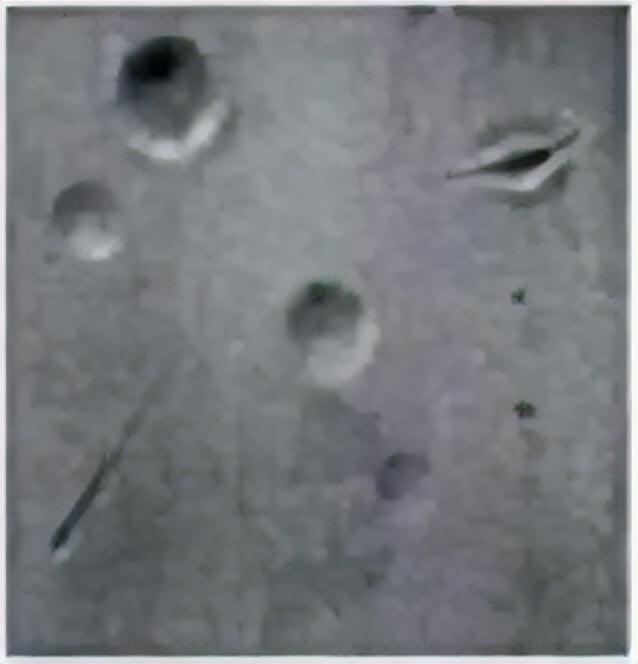

模具零件型腔表面凹陷

二、型芯塑性变形

在压铸过程中，型芯的主要缺陷形式为折断与弯曲变形。型芯的作用是使铸件在开模方向或非开模方向形成孔或凹位，故会在工作过程中产生一定的压缩应力。如型芯的韧性较好，则可以抵抗熔融金属液对型芯的冲击，但细长的型芯容易被折断。型芯可看作一种悬臂梁，在工作过程中受到金属液冲击时的弯矩，可能会产生一定程度的弯曲。

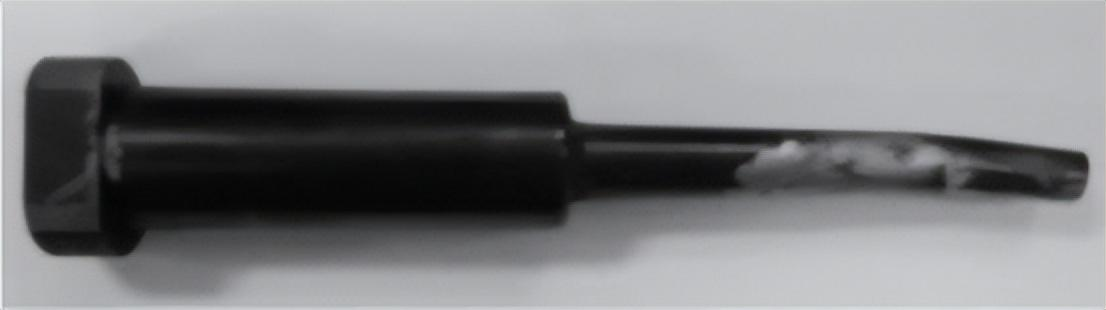

折断的型芯

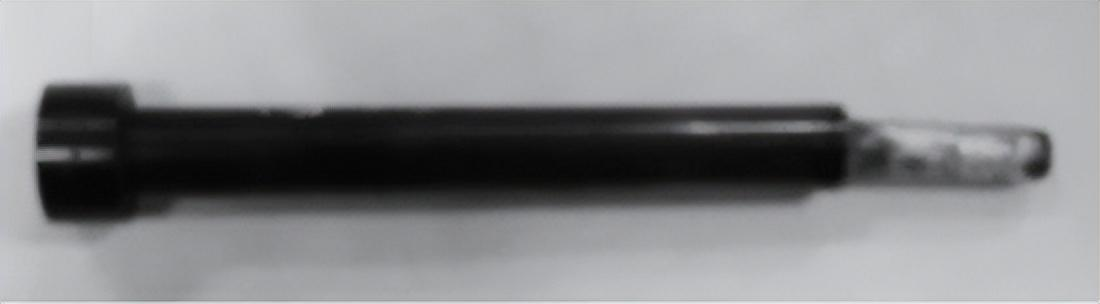

弯曲的型芯

三、磨损缺陷

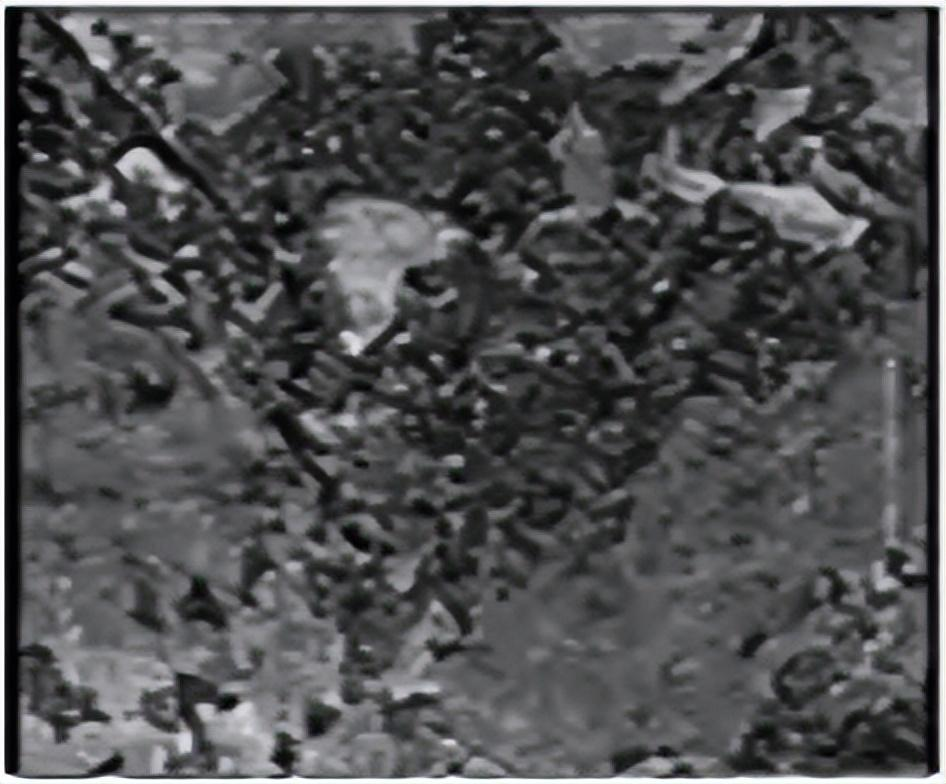

压铸模的磨损缺陷是由热、化学腐蚀及机械载荷三方面因素造成。压铸模长时间在高温条件下工作，会使模具零件表面材料的强度降低，这样更容易受到熔融金属液的冲击侵蚀。为保证压铸制件的质量，生产过程中会进行保压，有可能会使模具零件型腔表面出现刮伤等情况，在新伤与侵蚀的共同作用下导致磨损更加严重。

四、断裂缺陷

断裂缺陷分为整体脆性断裂与热疲劳开裂等，当出现机械载荷过载或热过载时，有可能导致模具零件整体脆性断裂。热疲劳开裂一般是由微小疲劳裂纹导致，裂纹附近容易出现应力集中现象，如果不及时发现，裂纹会越来越大，直至断裂。

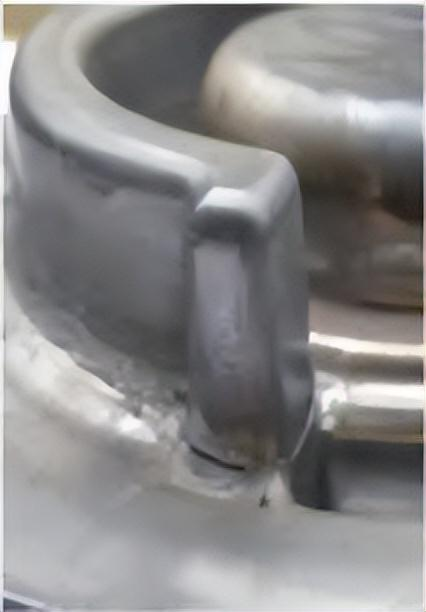

钢压铸模开裂--侧面凸起

五、热疲劳裂纹

压铸过程中，压铸模在300~800℃的热循环及脱模剂导致的拉应力与压应力交变循环的环境下，反复经受急冷、急热所造成的热应力，导致在型腔表面或内部热应力集中处逐渐产生微裂纹，其形貌多数呈现网状，也有呈放射状，称龟裂。热应力使热疲劳裂纹继续扩展成宏观裂纹，导致压铸模失效。

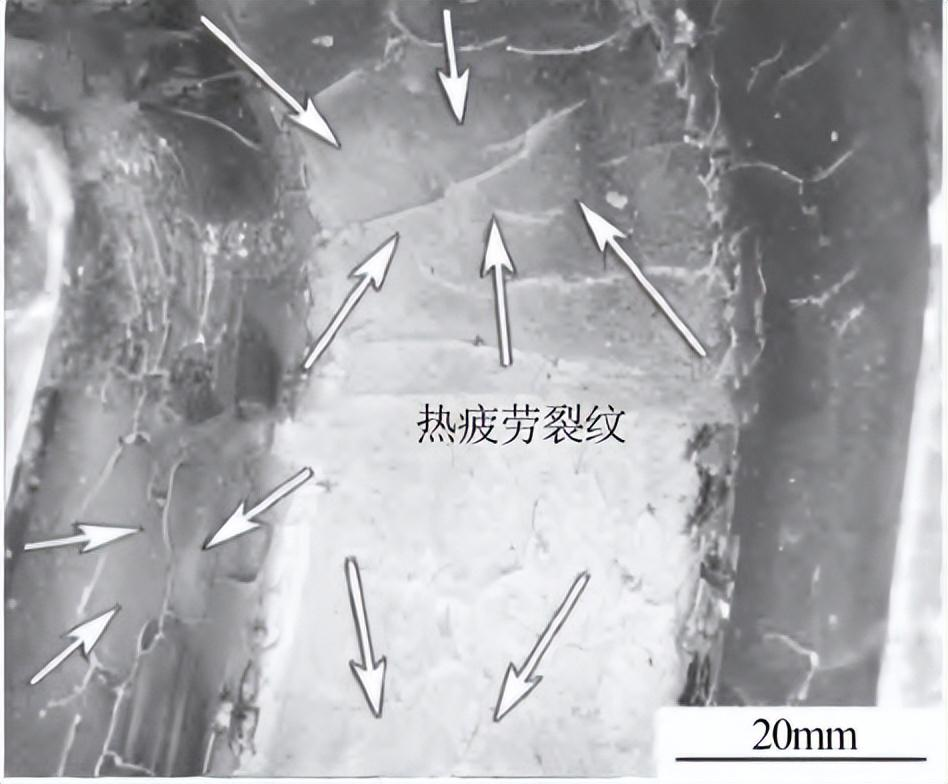

压铸模热疲劳缺陷--热疲劳龟裂

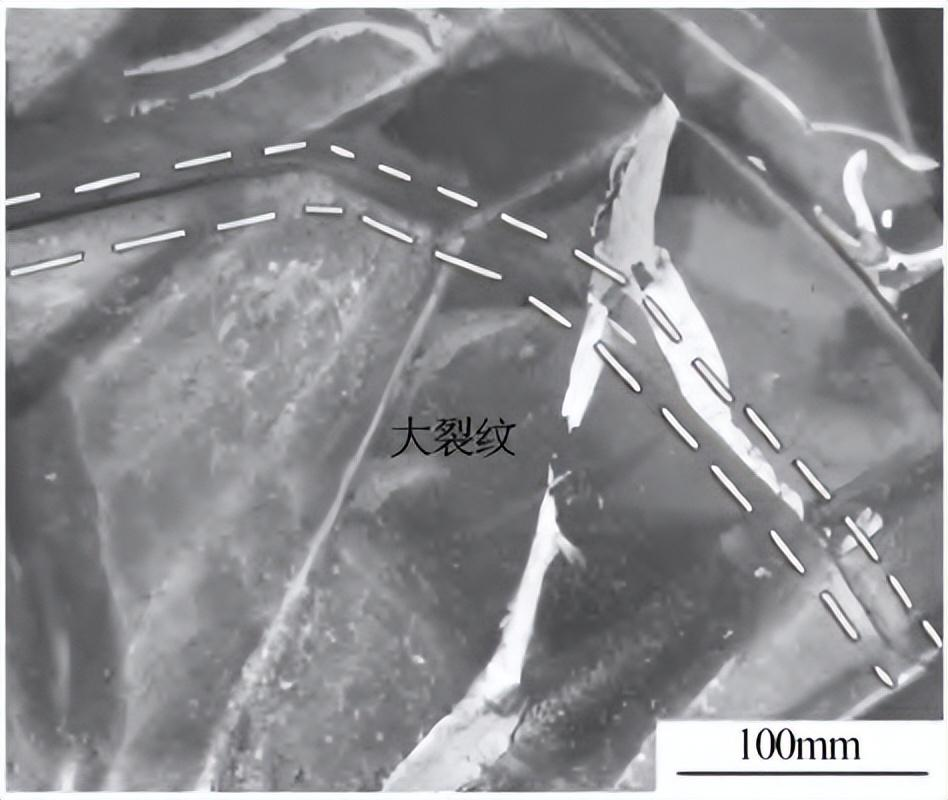

压铸模热疲劳缺陷--整体开裂

六、粘模缺陷

粘模缺陷本质是压铸合金和模具零件结合在一起，压铸材料粘在模具零件表面。在压铸模工作过程中，会受到熔融金属液的物理化学作用，导致模具型腔表面出现细小的凹坑，这些凹坑会随工作时间的延长而变大，最后导致模具零件表面氧化层被大面积破坏，从而与熔融金属液形成合金相，最终会在表面形成一层过渡层。熔融金属液与过渡层接触的部分会相互产生粘附，在脱模时导致制件表面受损。

压铸模粘模缺陷

七、溶蚀缺陷

溶蚀缺陷一般出现在采用活泼合金压铸的模具上，如Zn、Al、Mg等。溶蚀缺陷既有化学作用，也有物理作用，介于腐蚀与冲蚀之间。溶蚀缺陷仅出现在受到熔融金属液直接冲击的部位，即模具的型芯、型腔表面或硬度偏软处。

压铸模溶蚀缺陷

机器视觉检测技术属于在线无损检测方法，相较于人工检测，机器视觉检测具有准确性强、效率高以及能够实现实时检测的特点。
