为什么PCB线路板生产线上需要机器视觉检测技术？

而随着电子科技技术的发展和电子制造业的发展，由于贴片元器件体积小，安装密度大，这就要求PCB板的集成度进一步提高。因此，利用机器视觉检测技术做为代替传统人工目测具有非常重要的现实意义。

机器视觉检测技术是建立在图像处理算法的基础上，通过数字图像处理与模式识别的方法来实现，与传统的人工检测技术相比，提高了缺陷检测的效率和准确度。机器视觉系统一般采用CCD或CMOS工业相机摄取检测图像并转化为数字信号，再通过计算机软、硬件技术对图像数字信号进行处理，从而得到所需要的各种目标图像特征值，并由此实现零件识别或缺陷检测等多种功能。

机器视觉检测在PCB线路板检测中的应用：

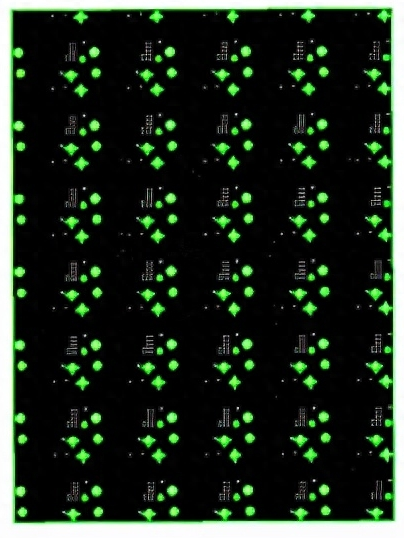

识别分类检测：

通过视觉检测PCB外形、尺寸、内孔，与系统加载入的产品黑白特征图匹配来识别板子的编号。

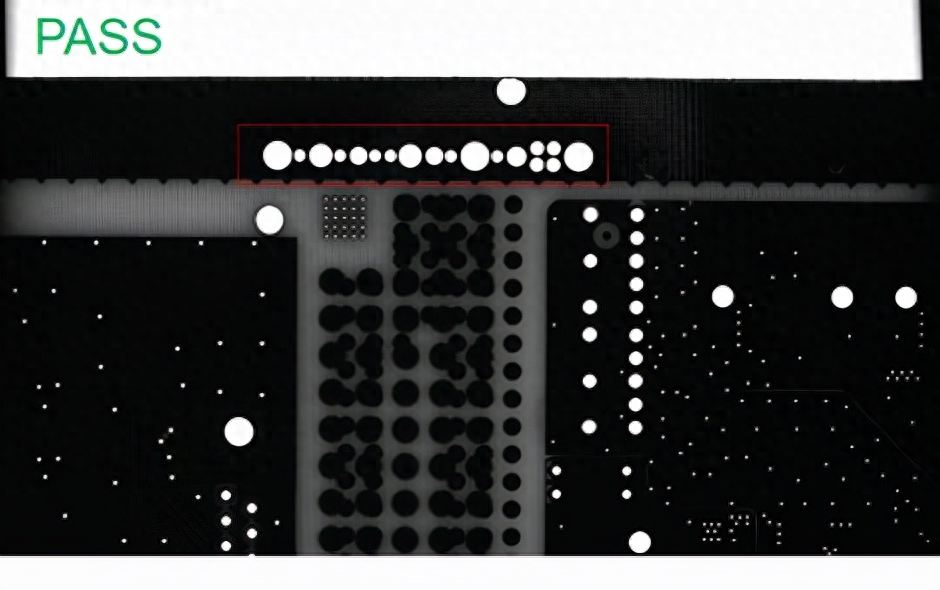

钻孔编码检测：

钻孔记号根据编码规则进行解码。

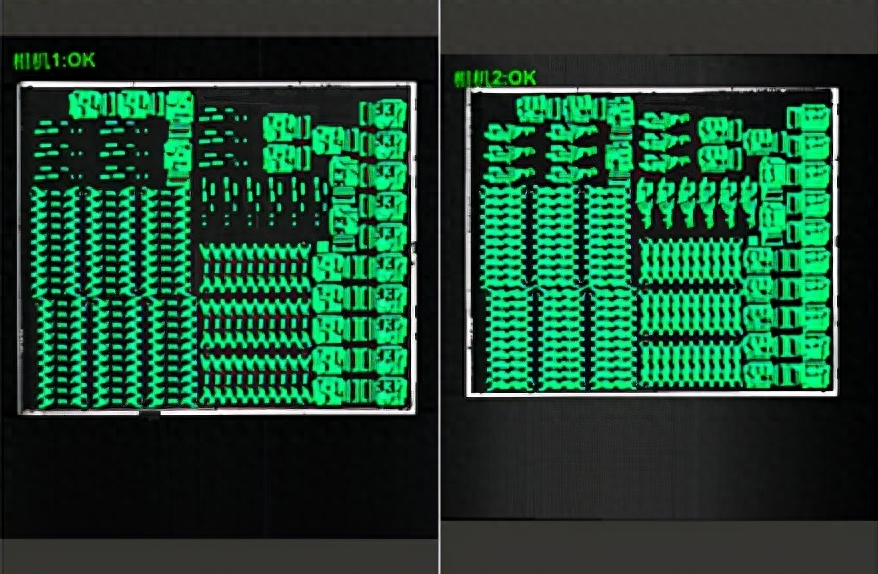

焊盘外观检测:

在PCB生产工艺中，显影线后会出现焊盘盖油的现象，在此工位及时的检测发现问题，可减少后面的一系列工序，可节省成本。

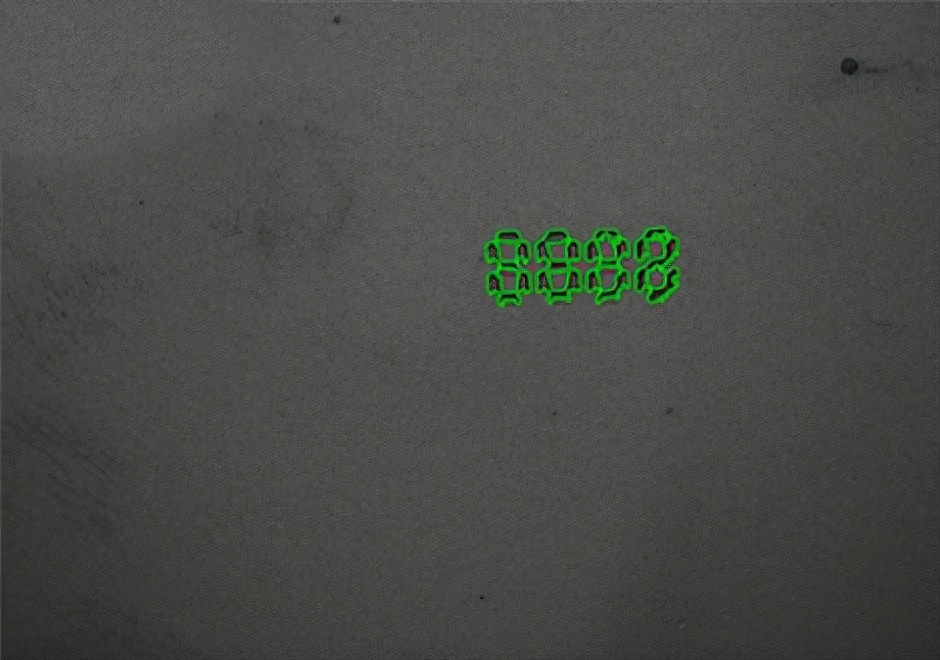

字符读取检测：

检测PCB板字符码形态是否符合标准，是否清晰无缺失，线条是否光滑无凸点，是否存在线体重合、重影、麻点、变形、色差、偏位、错印等缺陷。

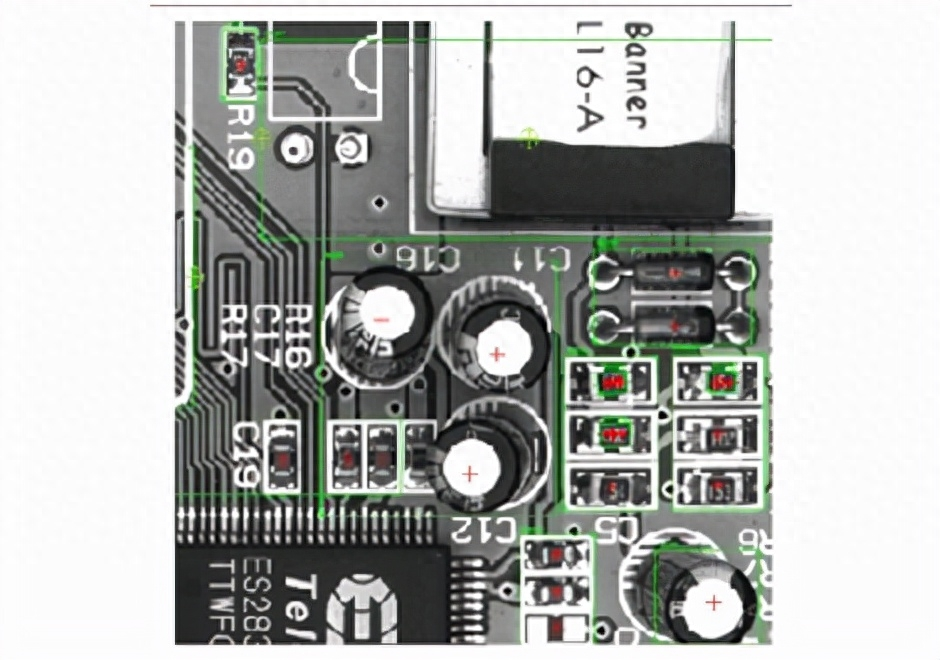

外观检测：

机器视觉检测技术，可以实现包括PCB、BGA、管脚和贴片检测，以及焊点、元件缺失、方向错误等方面的完整性检测。比如：PCB板表面是否有污渍、杂物、凹坑、锡渣残留；表面字符和符号是否清晰；焊盘上锡是否均匀等。

PCB板外观缺陷视觉检测自动化设备的好处：

1、PCB板上下料过程自动化，无需人工上下料；

2、机器视觉检测的速度快，效率高；

3、设备使用高清镜头，检测精度高；

4、设备不会疲惫，能够24小时一直工作，并保持高效率；

5、设备系统可以自动收集记录检测数据，便于后期管理查询和分析不良品；

6、一台视觉检测自动化设备就能代替多名检测员，减少人工成本。

和传统的检测手段对比，机器视觉检测有着无可比拟的技术优势，如精度高、速度快、效率高、非接触测量等，由此在PCB检测中被广泛应用。
