陶瓷封装技术的发展趋势

发布时间:2022-12-20 17:49:21 最后更新:2023-02-08 15:32:50 浏览次数:989

       集成电路密度和功能的提高推动电子封装的发展。随着现代微电子技术的创新,电子设 备向着微型化、集成化、高效率和高可靠性等方向发展,电子系统总体的集成度提高,功率密度也同步升高。电子元件长期在高温环境下运转会导致其性能恶化,甚至器件被破坏。因此,有效的电子封装需要不断提高封装材料的性能,并将电子线路布线合理化,使得电子元件在不受环境影响的同时,实现良好的散热,帮助电子系统保持良好的稳定性。


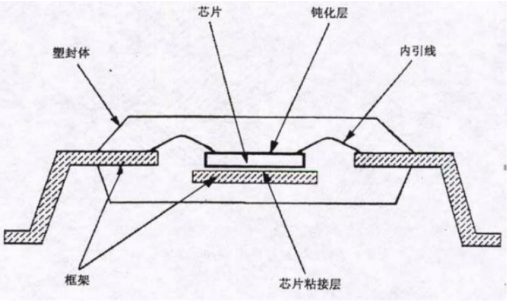

       电子封装一般可按封装结构、封装形式和材料组成分类。从封装结构来看,主要包括了 基板布线、层间介质和密封材料基板,基板分为刚性板和柔性板,层间介质分为有机聚合物) 和无机(氧化硅、氮化硅和玻璃)两种起到保护电路、隔离绝缘和防止信号失真等作用。密封材料当前主要为环氧树脂,占整个电子密封材料的 97%以上,环氧树脂成本低、产量大、 工艺简单。从封装形式来看,可分为气密封装和实体封装。气密封装是指腔体内在管芯周围 有一定气体空间与外界隔离,实体封装指管芯周围与封装腔体形成整个实体。从材料组成分来看,主要分为金属基、陶瓷基和塑料基封装材料。

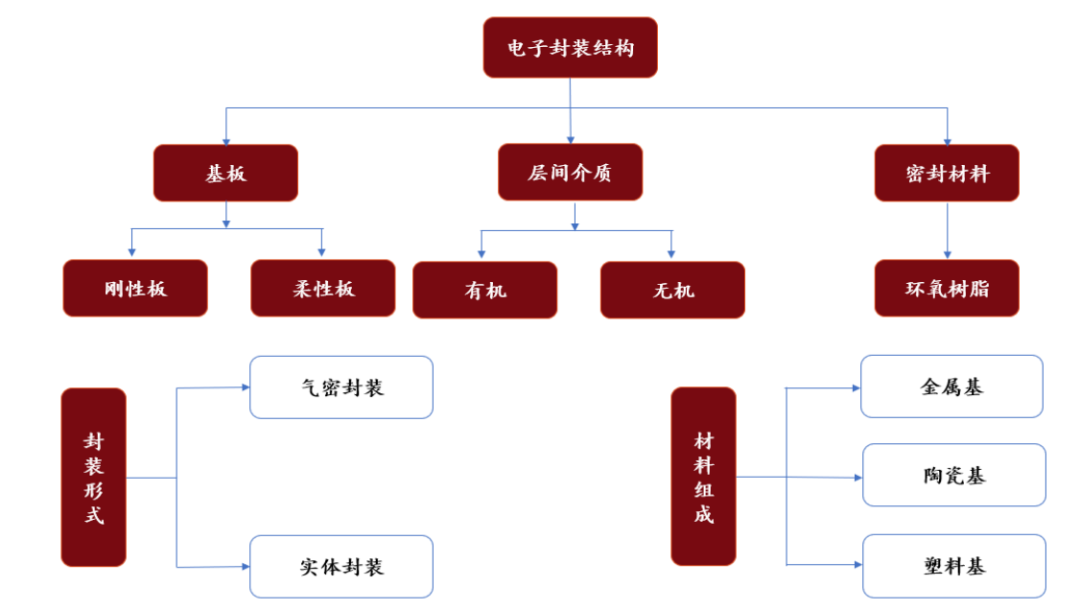

电子封装基本分类

       陶瓷封装在高致密封装中具有较大发展潜力。陶瓷封装属于气密性封装,主要材料有 Al2O3、AIN、BeO 和莫来石,具有耐湿性好、机械强度高、热膨胀系数小和热导率高等优 点。金属封装的主要材料包括 Cu、Al、Mo、W、W/Cu 和 Mo/Cu 合金等,具有较高的机械强度、散热性能优良等优点。塑料封装主要使用的材料为热固性塑料,包括酚醛类、聚酯类、 环氧类和有机硅类,具有价格低、质量轻、绝缘性能好等优点。此外,电子封装还常用四大 复合材料,分别为聚合基复合材料(PMC)、金属基复合材料(MMC)、碳/碳复合材料(CCC) 和陶瓷基复合材料(CMC)。

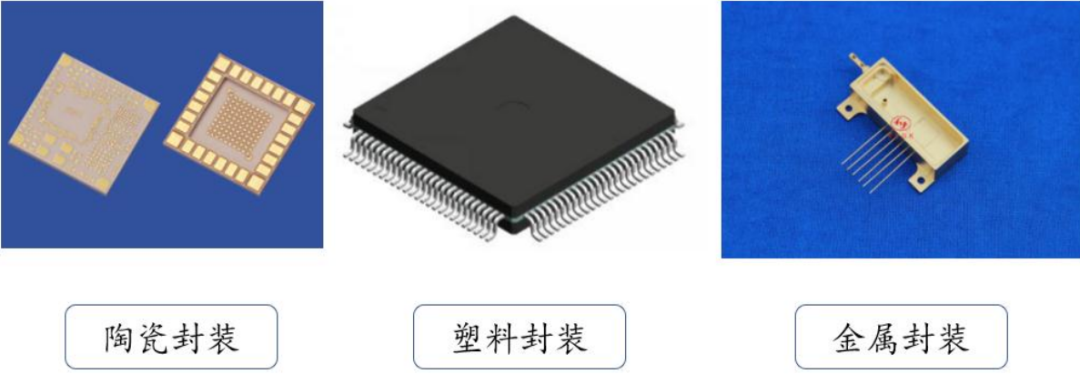

三大主要封装材料

       对于集成电路等半导体器件来说,封装基板需要满足以下六点要求:(1)高热导率,器件产生的热量需要通过封装材料传播出去,导热良好的材料可使芯片免受热破坏;(2)与芯 片材料热膨胀系数匹配,由于芯片一般直接贴装于封装基板上,两者热膨胀系数匹配会降低芯片热应力,提高器件可靠性;(3)耐热性好,满足功率器件高温使用需求,具有良好的热稳定性;(4)绝缘性好;(5)机械强度高,满足器件加工、封装与应用过程的强度要求;(6)价格适宜,适合大规模生产及应用。
       六大优势促使陶瓷封装成为主流电子封装。陶瓷基封装材料作为一种常见的封装材料, 相对于塑料封装和金属封装的优势在于:(1)低介电常数,高频性能好;(2)绝缘性好、可靠性高;(3)强度高,热稳定性好;(4)热膨胀系数低,热导率高;(5)气密性好,化学性 能稳定;(6)耐湿性好,不易产生微裂现象。

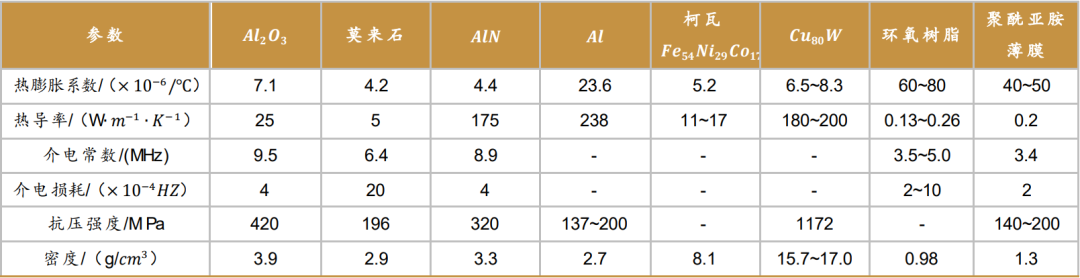

典型电子封装材料性能对比


       封装工艺形式多样,适配各类应用需求。我们以光模块的封装为例,TOSA 和 ROSA 的主要封装工艺包括 TO 同轴封装、蝶形封装、COB 封装和 BOX 封装。TO 同轴封装多为 圆柱形,具有体积小、成本低、工艺简单的特点,适用于短距离传输,但也存在散热困难等缺点。蝶形封装主要为长方体,设计结构复杂,壳体面积大,散热良好,适用于长距离传输。COB 即板上芯片封装,将芯片附在 PCB 板上,实现小型化、轻型化和低成本等,BOX封装 属于一种蝶形封装,用于多通道并行。此外,其余常见的封装方式包括双列直插封装(DIP)、 无引线芯片载体(LCC)等等。

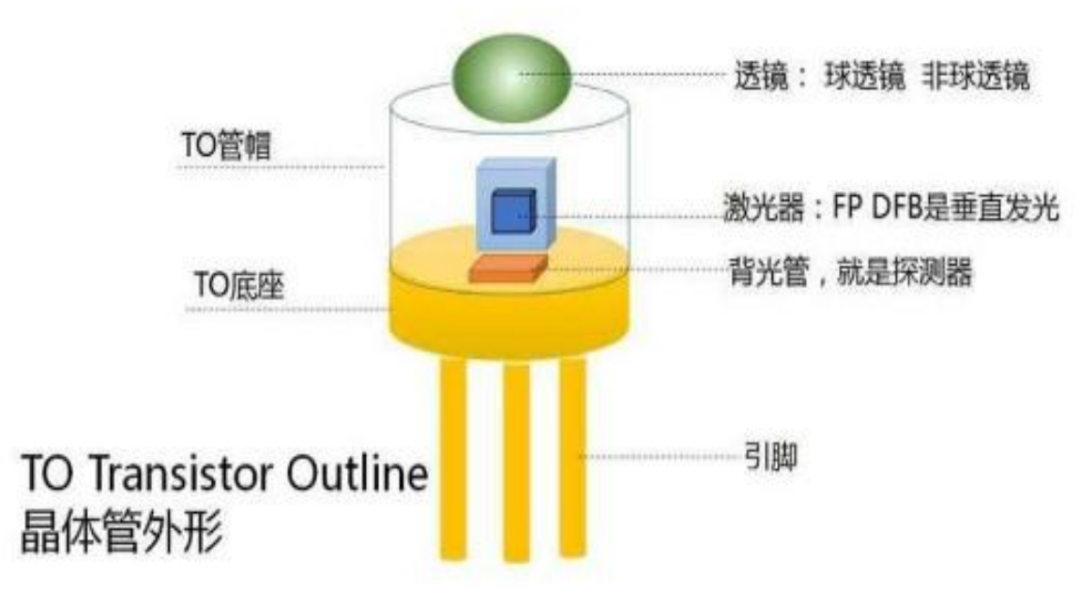

TO 同轴封装激光器示意图

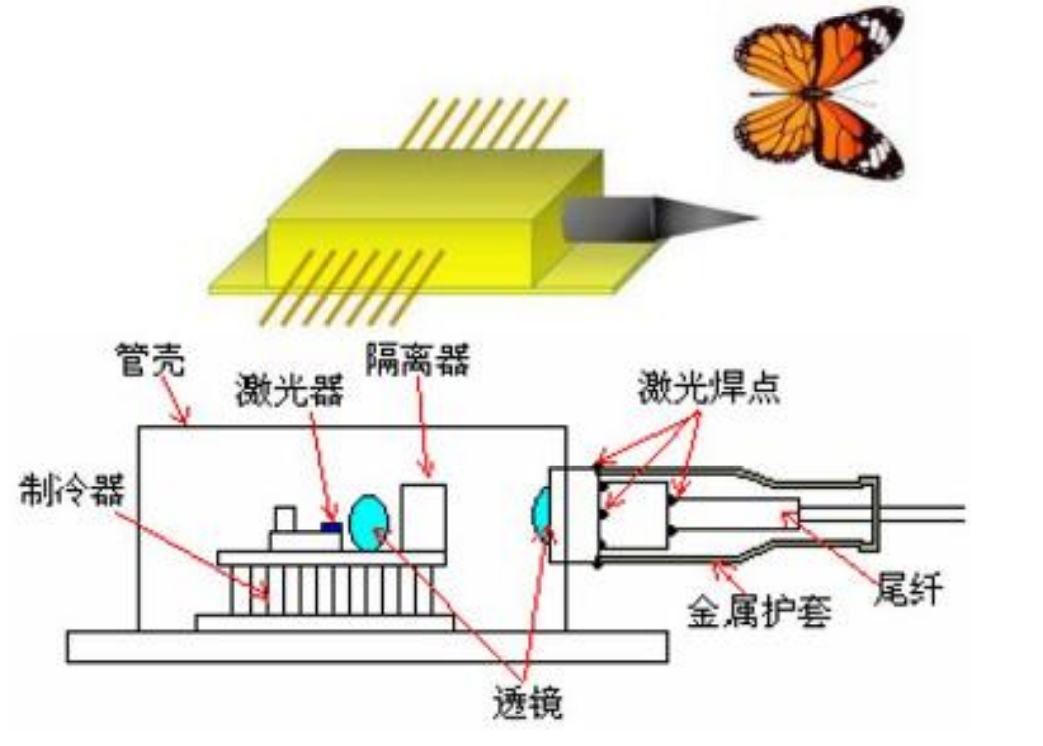

蝶形封装激光器示意图

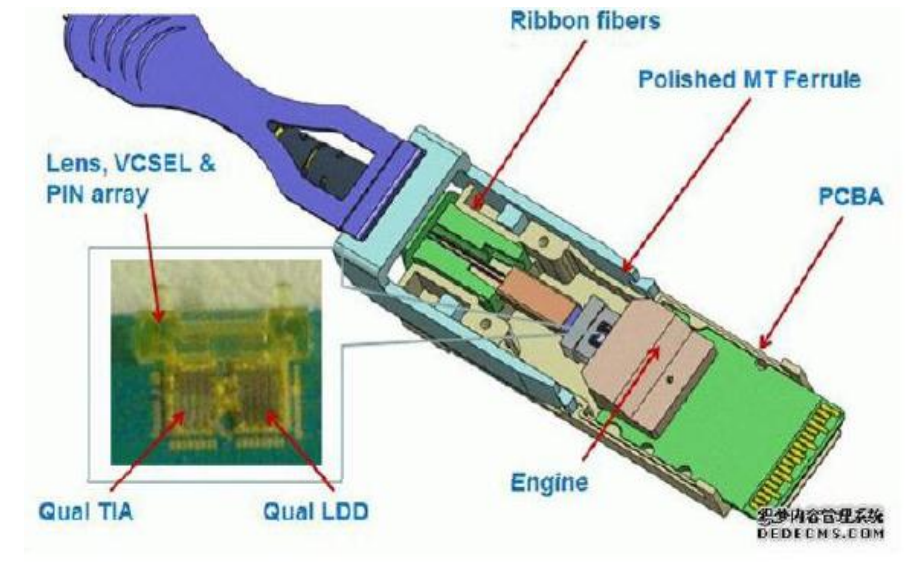

COB 封装收发器示意图

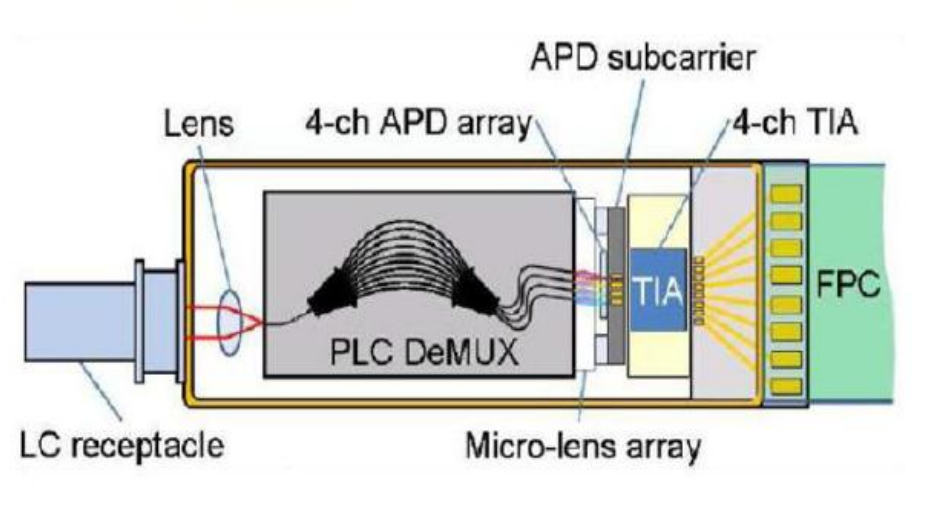

BOX 封装接收器示意图

其他常见封装方式简介

封装方式

简称

简介

晶体管外形封装

TO封装

插装型封装之一,由一个TO管座和一个TO管帽组成。TO管座作为封装元件的底座并为其提供电源,而管帽则可以实现平稳的光信号传输。这两个元件形成了保护敏感元器件的密封封装。

双列直插式封装

DIP

插装型封装之一,引脚从封装两侧引出,可以直接焊在有DIP结构的芯片插座上,或焊在有相同焊孔数的焊位中。其特点是可以很方便地实现PCB板的穿孔焊接,和主板有很好的兼容性,封装材料有塑料和陶瓷两种。

插针网格阵列封装

PGA

插装型封装之一,其底面的垂直引脚呈陈列状排列。封装基材基本上都采用多层陶瓷基板。用于高速大规模逻辑LSI电路。一般有CPGA(陶瓷针栅阵列封装)以及PPGA(塑料针栅阵列封装)两种。

小外形封装

SOP

是一种表面贴装式封装,引脚从封装两侧引出呈海鸥翼状。常见的封装材料有:塑料、陶瓷、玻璃、金属等,目前已发展出TSOP、VSOP等多种形式。

带引脚芯片载体

LCC

表面贴装型封装之一,引脚从封装的四个侧面引出,是高速和高频IC用封装,按材料的不同又细分为PLCC(塑料封装)、CLCC(陶瓷封装)。

球栅阵列封装

BGA

表面贴装型封装之一,在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚,在印刷基板的正面装配LSI芯片,然后用模压树脂或灌封方法进行密封又可以细分为PBGA、CBGA等

芯片级封装

CSP

CSP封装可以让芯片面积与封装面积接近1:1的理想情况,与BGA封装相比,同等空间下CSP封装可以将存储容量提高三倍,具有体积小、输入/输出端数多以及电气性能好等优点。

板上芯片封装

COB

是裸芯片贴装技术之一,半导体芯片交接贴装在印刷线路板上,芯片与基板的电气连接用引线缝合方法实现,并用树脂覆盖以确保可靠性。COB是最简单的裸芯片贴装技术,但封装密度较差。



        陶瓷封装产业链从芯片、陶瓷封装产品(陶瓷外壳、基板及覆铜板等)、封装环节到最终封装成型的电子产品,如光通信元件、汽车ECU、激光雷达、图像传感器、功率半导体等;设备方面包括装片机、固晶机、塑封机、键合机、检测设备等;材料包括氧化铝、氮化铝、氮化硅、金属浆料、引线框架、包封材料、键合丝等;
