晶圆探针台视觉对准技术：从亚微米定位到全自动测试

一枚芯片从晶圆上切割下来之前，必须先经过一道验证环节，测试它的电气性能是否达标、功能是否正常。这个环节的执行者，就是晶圆探针台。

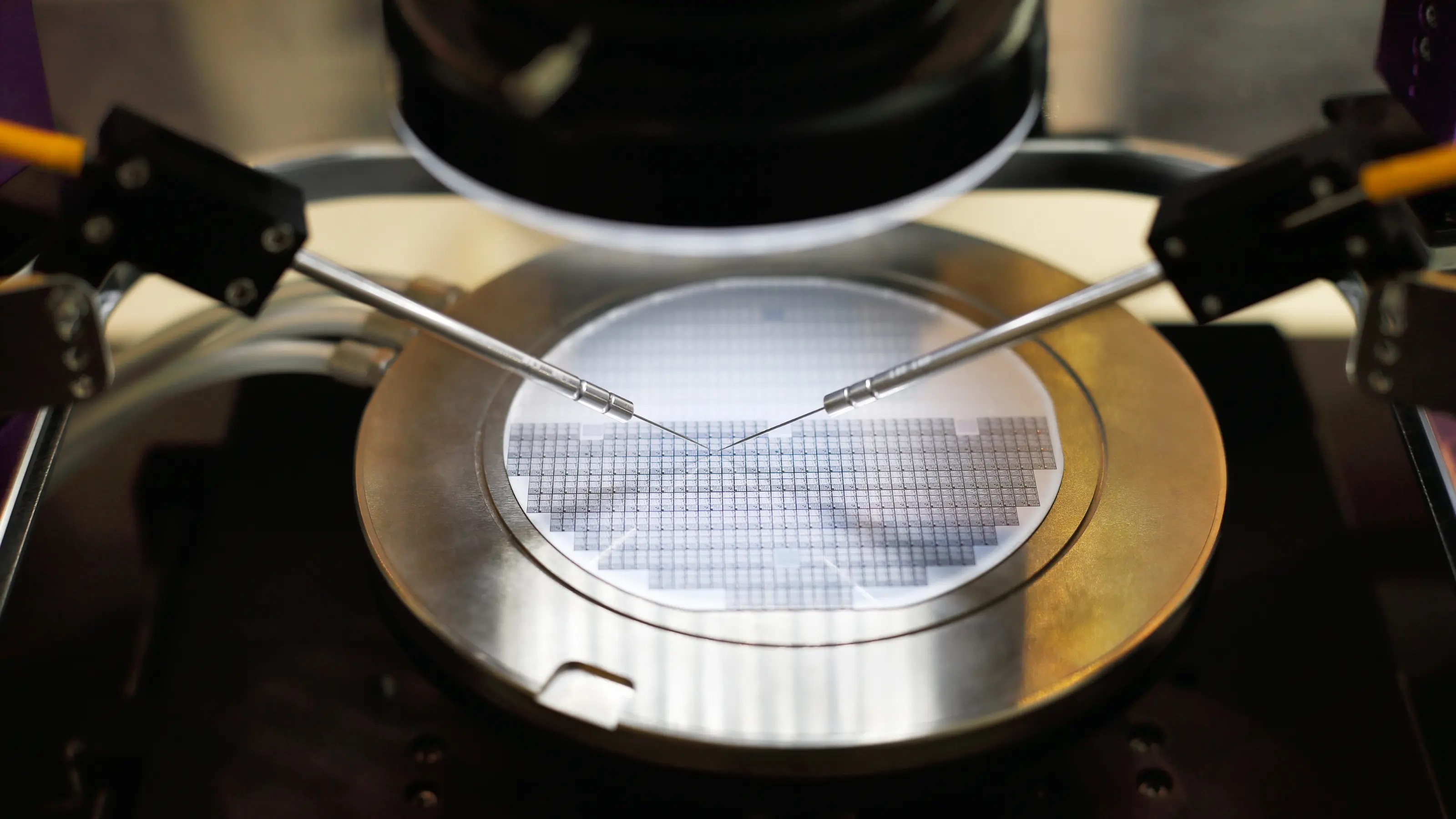

探针台要做的事情，是在晶圆表面找到每一颗裸芯片的PAD点（通常是边长50微米左右的金属触点），用极细的探针精准地接触上去，引入测试信号，完成对芯片设计参数的验证。可以把它理解为一台高精度的“定位+接触”设备，负责把测试系统和每一颗芯片连接起来。

如果一枚有缺陷的芯片未能被探针台检出，直接流入后道的封装环节，那么封装材料和设备工时都将被白白消耗。探针台的检测精度和可靠性，直接决定了芯片制造的整体良率和成本。

一、定位精度：微米级的硬指标

探针台的工作听起来简单，找到PAD点，接触上去。但实际执行起来，难度超出大多数人的想象。

一片12英寸晶圆上可能分布着超过15万个接触点，衬垫（PAD点）间距已经小于25微米。探针的定位精度必须达到±1.5微米甚至±1微米级别。任何微小的偏差，都可能导致探针扎偏、焊盘损坏，甚至整颗芯片报废。

更难的是，探针台要在整个晶圆范围内连续执行数万次这样的精准接触，每一次都不能出错。

那探针台是怎么做到如此精准的定位的呢？答案是靠的机器视觉。

二、机器视觉：对准标记的识别与追踪

现代晶圆探针台的核心技术之一，就是高精度的视觉对准系统。

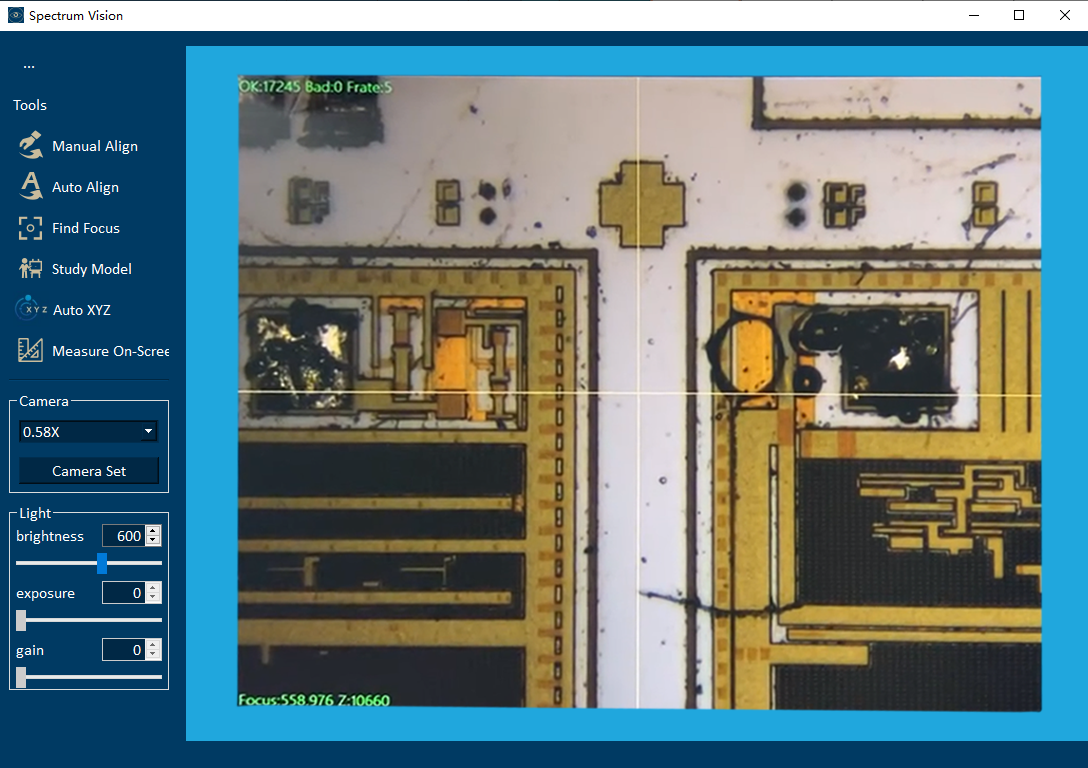

视觉系统首先要看清晶圆上的对准标记和探针卡上的基准标记。晶圆表面有金属镀层，反光很强；超薄晶圆又呈现半透明特性，会产生复杂的干涉条纹。为了在这样的条件下拍出清晰的图像，系统采用同轴照明技术穿透表面薄膜并抑制金属眩光，同时用多角度暗场照明增强边缘特征的对比度。

看清只是第一步，视觉系统还要把图像中的像素位置换算成真实的物理坐标。这就引出了探针台技术中最关键的能力之一：亚微米级定位。

三、亚微米定位：突破物理像素的极限

传统的视觉定位受限于工业相机的物理像素分辨率。例如，当相机视野为1mm×1mm、分辨率为1280×1024像素时，每个像素对应约0.78微米的物理尺寸。仅靠像素级别的位置判断，理论极限精度就在0.78微米左右，无法满足现代芯片制造的需求。

怎么办？亚像素定位技术解决了这个难题。

亚像素定位的核心思想，是利用数学算法在离散的像素点之间“插值”出更精确的位置信息。这并非提升相机的硬件分辨率，而是通过智慧地分析图像信息来挖掘出亚像素级别的细节。

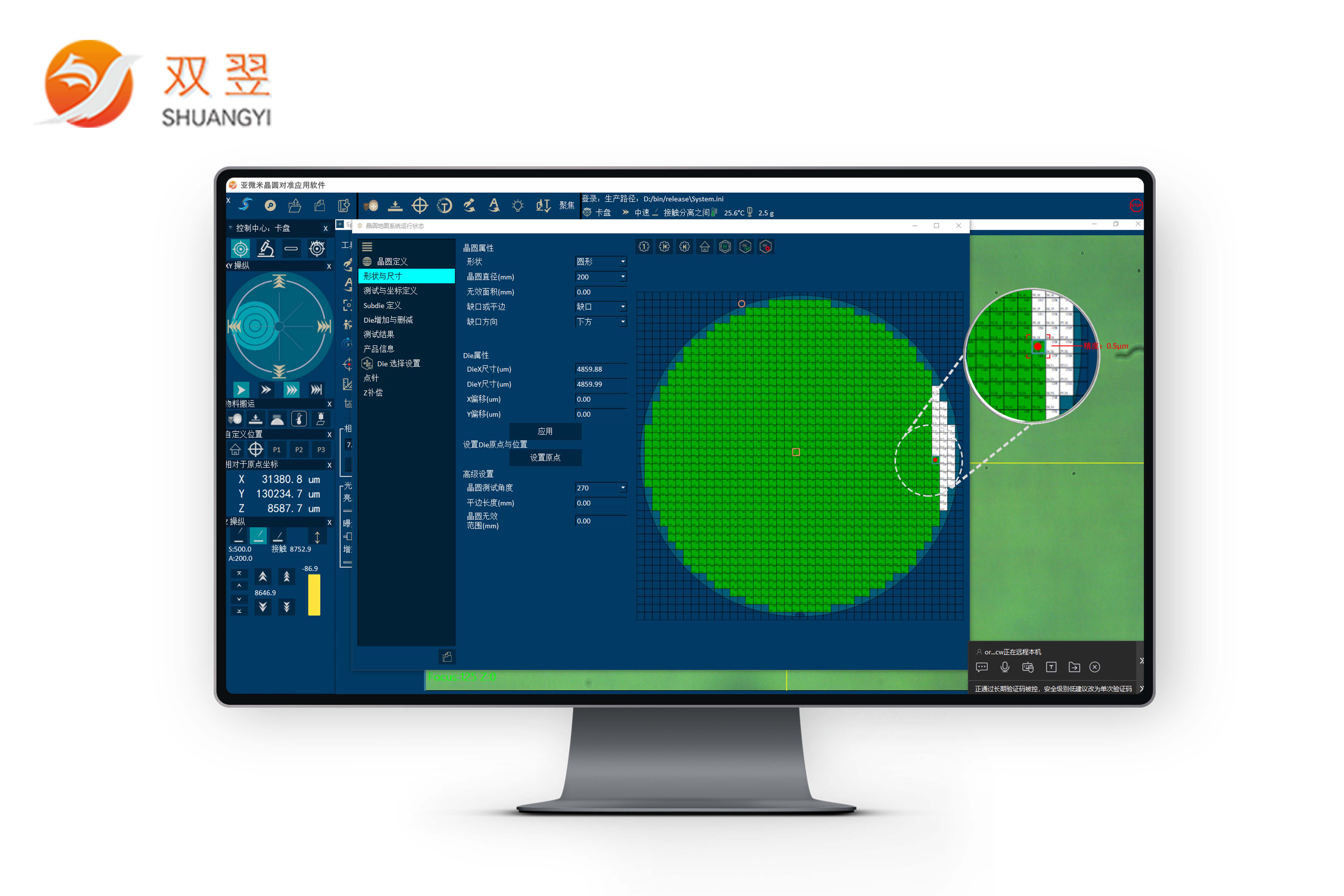

针对晶圆探针台的高精度对准需求，双翌光电开发的亚微米晶圆曝光对准应用软件融合了亚像素定位、高斯拟合、相位匹配等先进算法，能够将对准标记的边缘位置精确到0.3微米（即300纳米）。在实际探针台应用中，视觉系统可实现针尖识别精度≤0.5μm。

四、从手动到全自动：探针台的进化之路

早期的探针台依赖人工显微镜辅助对准，操作繁琐、效率低下。现代全自动探针台集成了自动晶圆传输、视觉对位、探针卡自动更换系统，无需人工持续干预。

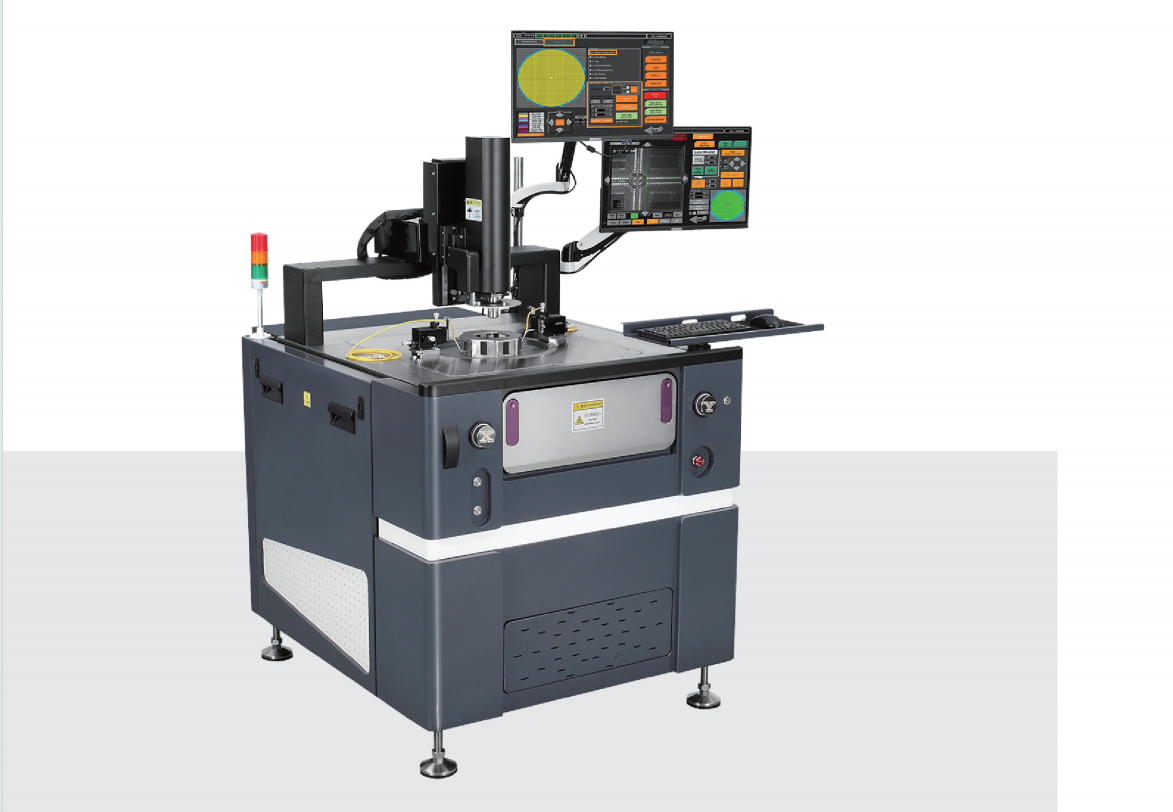

全自动探针台在定位结构上采用高精度XYθ工作台搭配双视觉组件的方案，为正装、倒装LED芯片及CSP芯片等测试提供精确的对位基准。视觉系统不仅识别晶圆基准，还识别探针卡上的固定参考标记，通过关联两组基准建立统一坐标框架，补偿热漂移、装配公差和机械偏移。

这种“双基准关联”是实现稳定探针接触和可重复测试的基础。基于视觉的算法，包括基准识别和仿射变换，可校正未对准的晶粒和热膨胀，确保稳健的探针接触。

五、结语

随着芯片制程向更先进节点演进，测试点的间距越来越小，探针台的定位精度要求也越来越高。与此同时，全自动探针台正在集成更智能的视觉算法、更快的运动控制和更完善的温度补偿系统。

双翌光电的亚微米晶圆对准应用软件，正是这一趋势下的技术成果，它融合了亚像素定位算法、高精度机器视觉和实时反馈控制，在复杂工艺条件下实现稳定可靠的亚微米级对准。从微米到亚微米，晶圆探针台的技术进化从未停止。每一次精度的提升，都在为芯片的可靠性和良率提供更坚实的保障。
