微米级点胶精度如何实现？视觉点胶系统的技术突破

在智能手机、可穿戴设备、半导体封装等精密制造领域，点胶工艺的精度直接影响产品的防水性能、信号质量和可靠性。而视觉点胶系统作为提升点胶精度的核心装备，其微米级精度究竟如何实现？本文将深入解析这一技术的实现路径。

一、行业背景：高精度点胶为何成为制造瓶颈？

现代智能设备向极致轻薄化和功能高度集成化演进，手机中框已从简单的结构件演变为集成天线、散热、防水于一体的关键载体，内部需要点胶的位点数量激增、路径日趋复杂。这一趋势对点胶工艺提出了三重挑战：

1. 微米级精度需求

5G手机中用于隔离不同天线频段的射频屏蔽胶路，宽度仅0.2–0.3毫米，必须严格处于毫米级宽度的隔离槽中央，任何微小偏移都可能影响天线性能。防水密封胶路的连续性要求更为苛刻——哪怕出现0.1毫米的断点都可能成为渗水的通道。这要求整体系统的定位与引导精度必须达到0.01毫米级，远超传统机械定位的能力边界。

2. 点胶的复杂路径

现代手机中框结构复杂，点胶面常包含平面、曲面、台阶、孔洞等多种特征。胶路需要在多个不同平面上连续行走，并精准绕过各类螺钉柱、卡扣和传感器开孔，对路径规划的智能性与运动控制的协同性提出极限挑战。

3. 全流程可追溯

在数字化工厂中，仅完成点胶已不足够。制造商需要确知每一台设备、每一处胶路是否精确无误，并将点胶路径、胶量数据与产品序列号绑定，为后续质量分析提供数字基础。传统人工抽检模式效率低下且覆盖面不足，无法满足这一刚需。

二、点胶精度的构成：不止“看得准”

精密点胶系统的精度是一个系统工程，其中定位精度与重复定位精度是两个最基础、最关键的指标，共同决定了点胶位置的一致性与可靠性。

1. 定位精度 vs 重复定位精度

- 定位精度：指点胶针头或喷嘴到达设定坐标的准确程度，体现单次到达目标位置的接近程度，高端点胶系统可达±5μm。

- 重复定位精度：衡量点胶系统在相同条件下多次执行同一轨迹的一致性，直接反映批量生产中每个产品点胶位置的一致性水平。

三、视觉定位：微米级精度的核心技术路径

1. 双翌光电智能视觉解决方案

双翌光电构建的视觉点胶方案，并非简单为点胶机加装摄像头，而是“成像系统—智能视觉软件—实时路径补偿—在线质量检测”的全闭环智能系统。

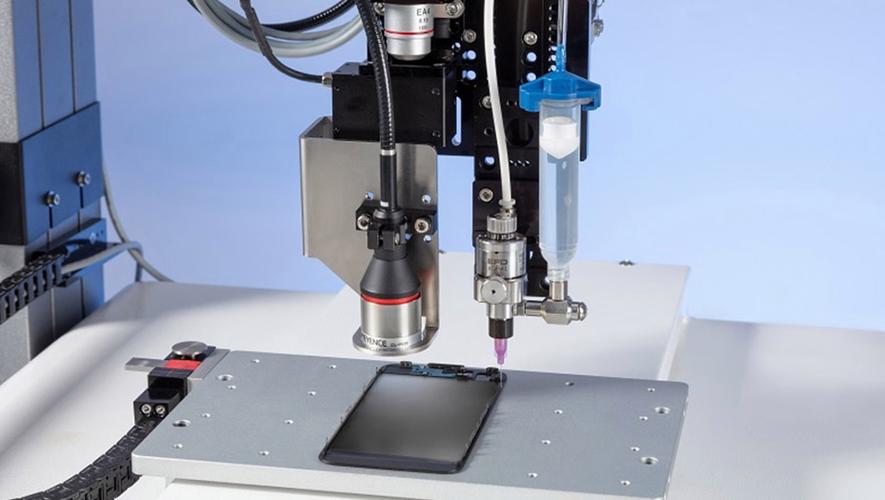

（1）核心成像系统

系统采用高分辨率工业相机，配合特殊角度的光源进行拍照，最大限度抑制金属反光造成的局部过曝，同时凸显产品边缘、台阶和各类识别特征的轮廓，确保在不同材质、不同颜色、不同表面处理的中框上都能获得对比鲜明、细节稳定的图像。

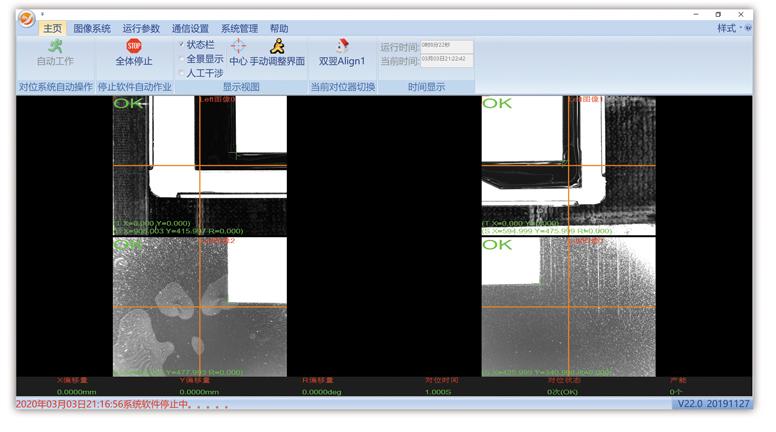

（2）智能视觉软件——MasterAlign

双翌自主研发的视觉处理软件是系统中枢，其工作流程形成高度自动化的智能闭环：

- 快速定位与纠偏：相机拍照后，软件在毫秒级时间内通过先进的图案匹配和轮廓提取算法，精确识别中框上的多个定位基准。MasterAlign视觉系统可在0.01秒内完成坐标精确计算。

- 路径实时补偿：获取实际工件位姿偏差后，所有空间坐标点根据实际偏差进行调整，确保点胶头运动轨迹与工件形态保持绝对正确的关系。

- 协同精密执行：将路径补偿数据瞬时发送给运动控制器，驱动点胶阀进行精密运动，同时根据路径速度智能调节出胶压力与时间，保证胶线粗细均匀。

- 胶线在线检测：点胶完成后对胶线进行快速扫描，通过检测胶线的宽度连续性、位置准确性以及有无断胶、溢胶等缺陷，实现即时质量判断，不合格品自动标记或分拣。

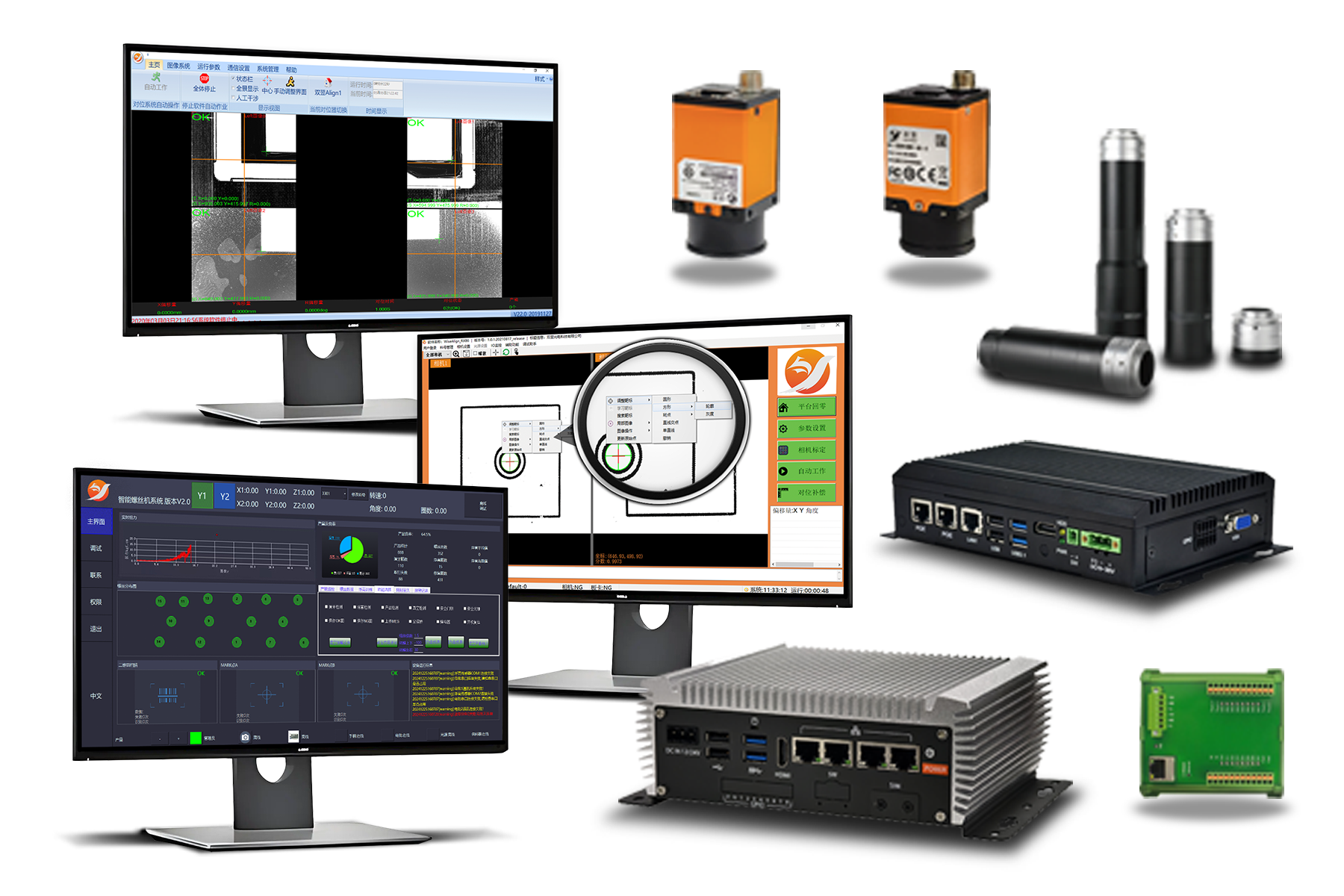

2. 核心产品技术参数

双翌光电的核心产品及方案具备以下关键技术能力与精度指标：

- MasterAlign视觉系统：搭载高分辨工业相机与专业光学镜头，重复定位精度达到±5μm，在曲面屏点胶应用中可精准填充至0.05mm的极窄缝隙。

- 双翌视觉对位点胶方案：采用点胶量算法控制技术，胶量误差可控制在±0.01μL以内。

- 背光板点胶应用：通过图像识别精准捕捉点胶位置，定位精度可达±0.02mm。

- 智能补偿模块：实时检测偏移并动态调整，动态点胶精度控制在±20μm范围内，点胶不良率从8%显著下降至0.5%。

方案全面验证：MasterAlign视觉对位点胶技术已在背光板、手机中框等高精度应用场景中经过充分市场验证，覆盖从规则点胶图案到异形复杂结构的多样化需求。
