PCB板金手指缺陷检测：MMC-V3影像测量仪的精密解决方案

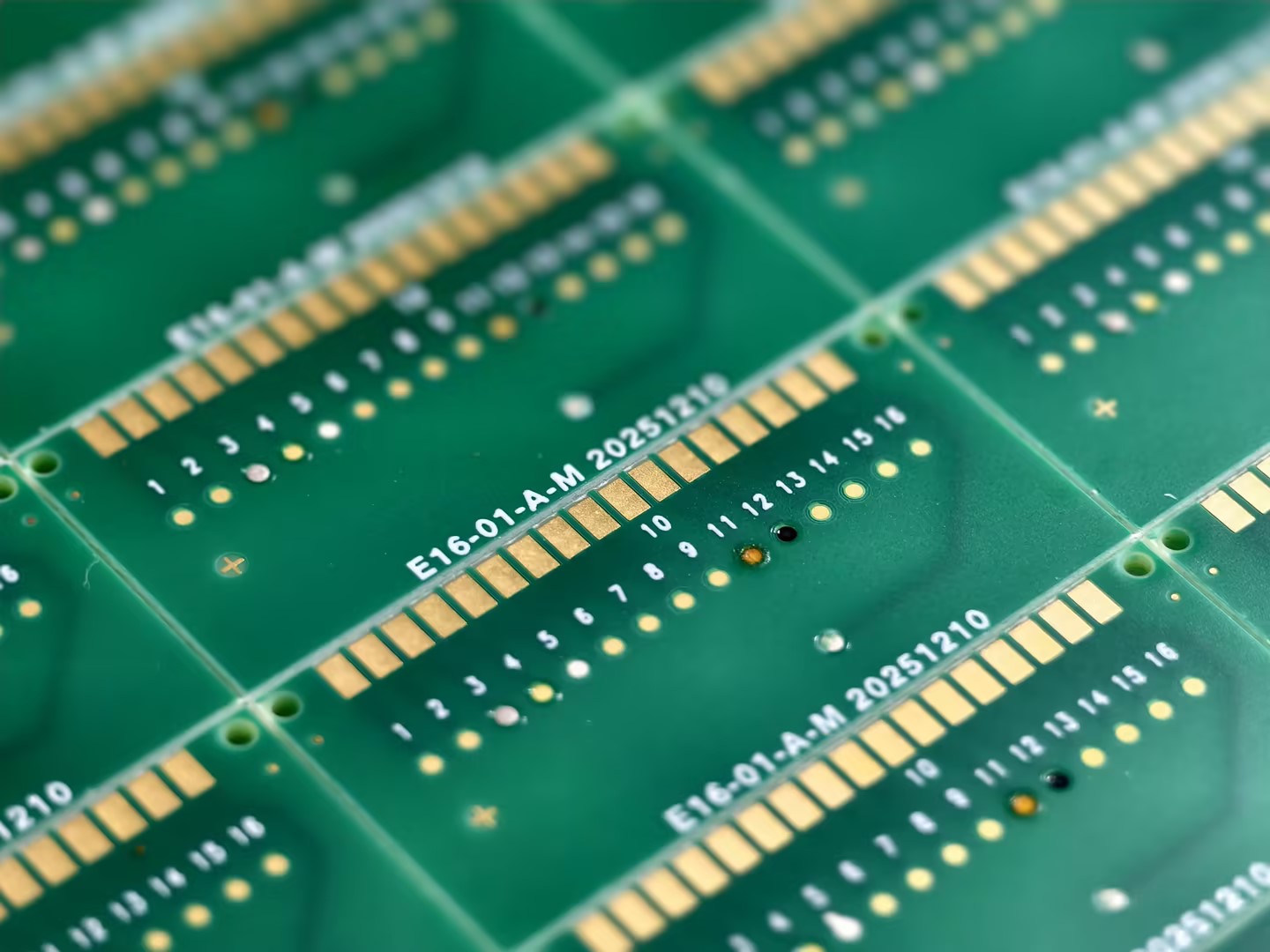

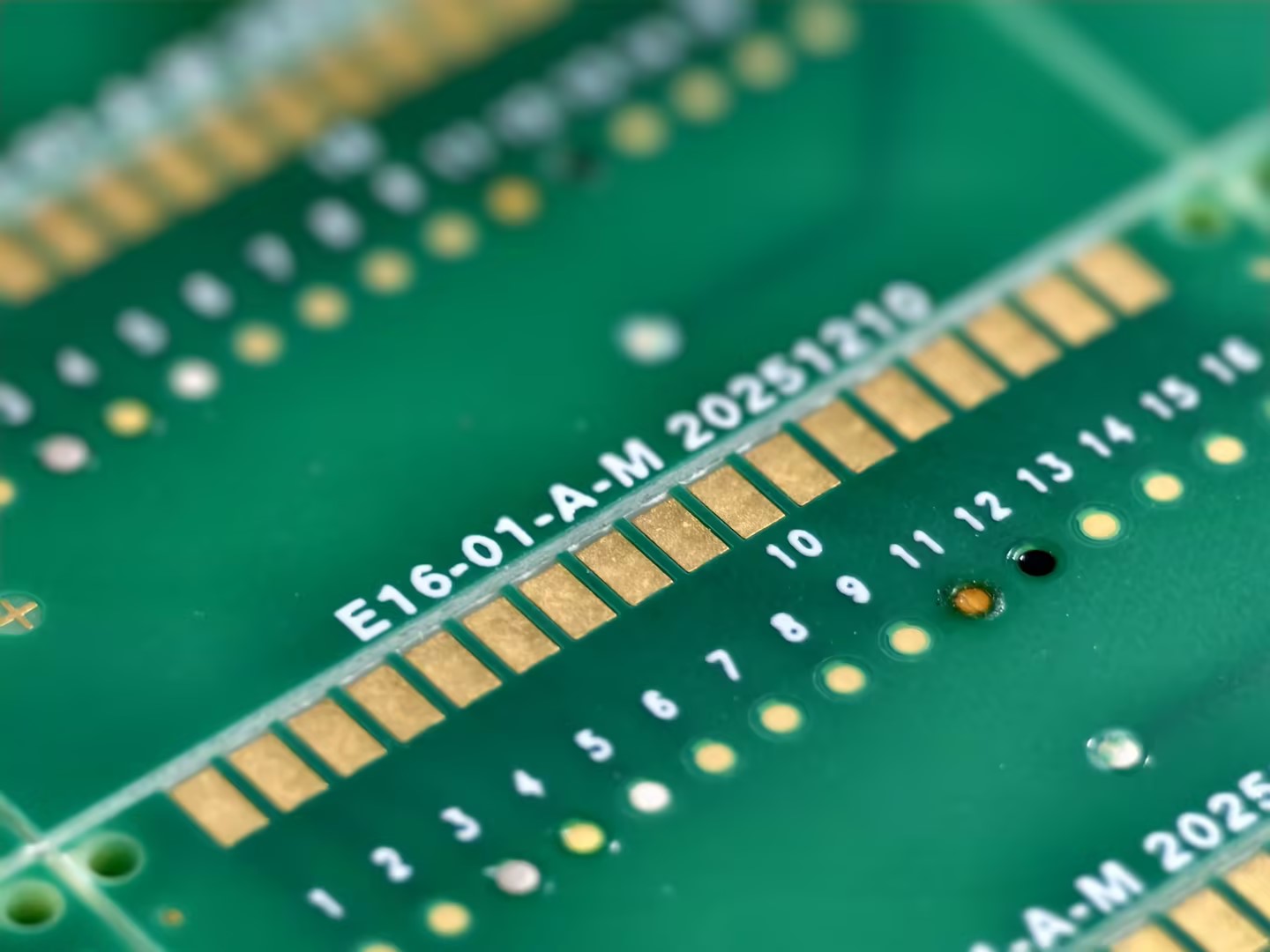

在计算机、通信设备、消费电子等领域，PCB板（印制电路板）上的金手指扮演着至关重要的角色。金手指是PCB板边缘一排镀金的导电触片，用于插入连接器插槽，实现板卡与主板之间的信号传输和电源连接。由于其频繁插拔的使用特性，金手指的表面质量直接决定着电子产品的信号完整性、接触可靠性乃至整机寿命。

然而，在PCB板的生产制造过程中，金手指容易出现多种表面缺陷，包括划痕、破损、脏污、异物等。这些缺陷可能导致接触电阻增大、信号衰减甚至短路，最终造成设备工作不稳定或功能失效。如何高效、准确地检测金手指缺陷，成为PCB制造企业质量控制的关键环节。

一、技术难点：金手指缺陷检测面临的挑战

金手指缺陷检测主要面临以下几大技术难点：

表面高反光特性：金手指表面采用镀金工艺，具有镜面般的高反光特性。在光学检测中，高反光容易造成局部过曝，使图像中金手指的边缘和微小缺陷被光线淹没，难以清晰成像。

缺陷种类多样且微小：金手指上的缺陷类型包括划痕（细如发丝）、破损伤痕、沾污（如手指印、油渍）、异物（如微小颗粒、金属碎屑）等。这些缺陷尺寸往往在微米级别，常规检测手段难以分辨。

检测效率要求高：大批量PCB板生产中，每块板可能有多个金手指（如内存条、显卡等有多个插槽），需要同时或快速完成检测，否则会形成生产瓶颈。

检测标准严格：不同客户、不同应用场景对金手指缺陷的容忍度不同，检测系统需具备灵活的判据设置和定量分析能力。

传统人工目检借助显微镜或放大镜，工人长时间工作易疲劳，且微小划痕和脏污不易发现。而普通的光学检测设备虽能实现自动化，但对于高反光表面的微小划痕和异物，因光源与算法局限，误报率和漏检率仍然偏高。

二、MMC-V3系列影像测量仪的智能检测方案

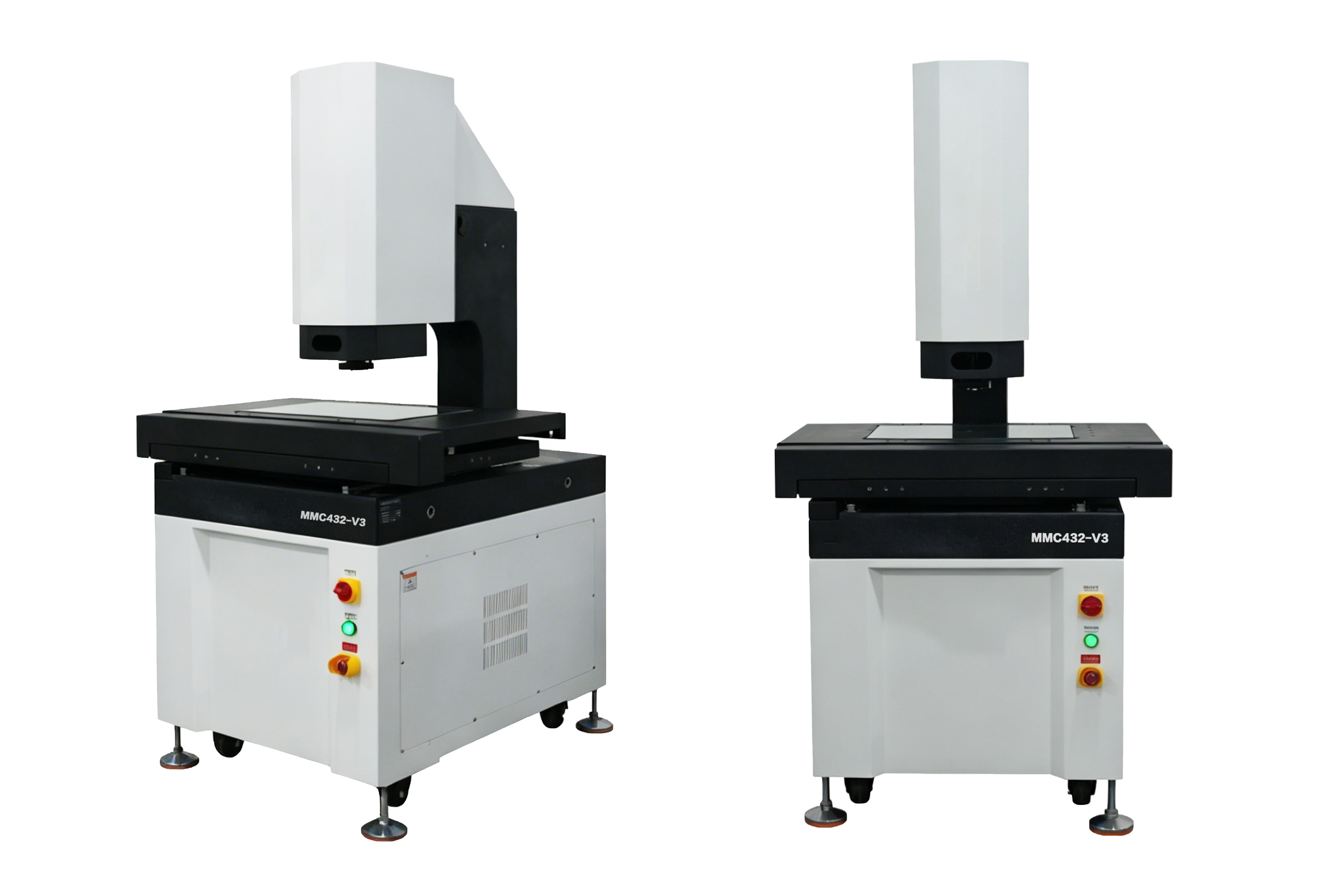

针对上述痛点，MMC-V3系列全自动影像测量仪融合高精度成像、智能光源控制、AI视觉检测算法等多项先进技术，为PCB板金手指缺陷检测提供了一套完整的解决方案。

1.高精度硬件平台奠定检测基础

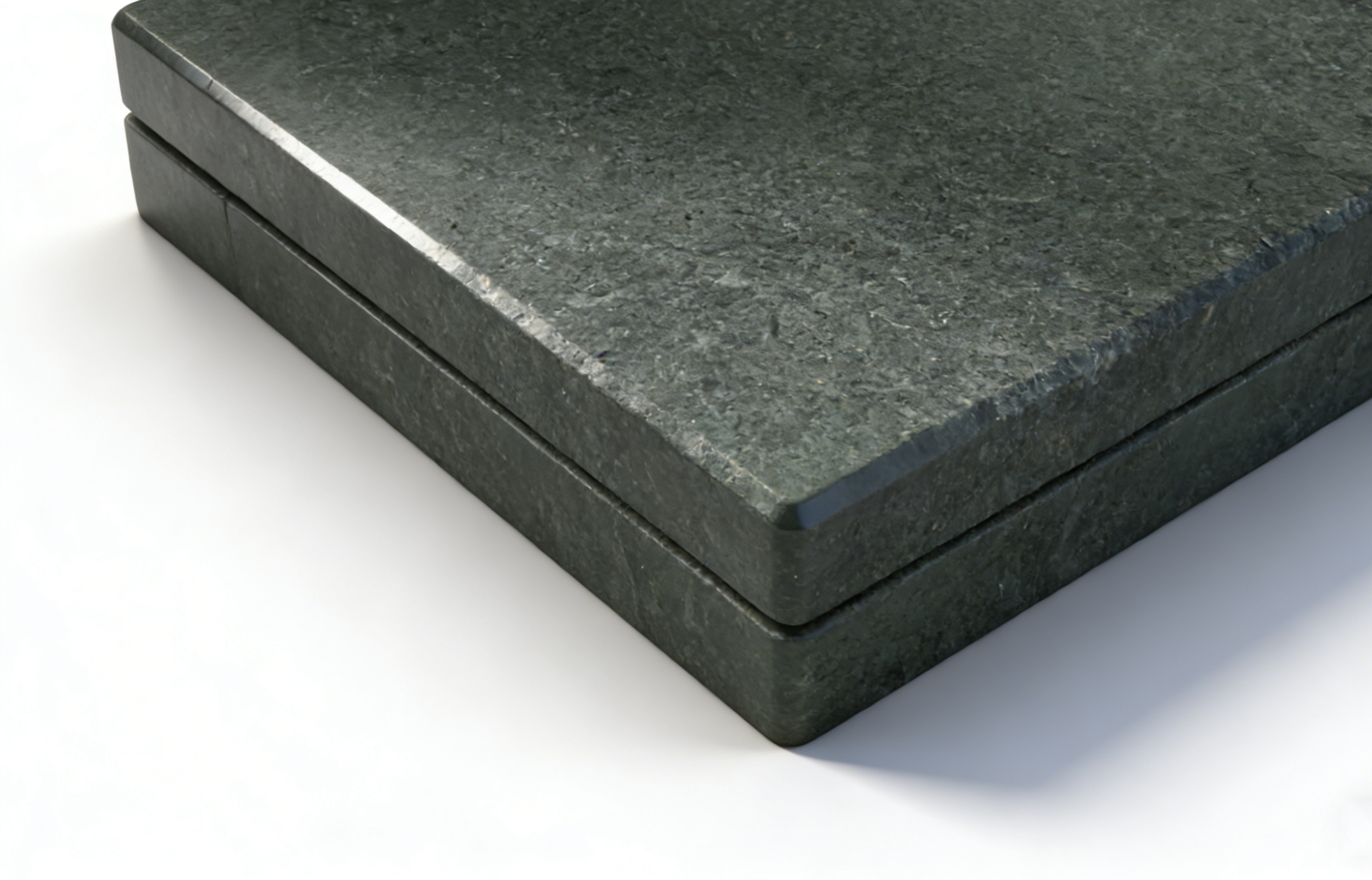

MMC-V3系列影像测量仪的X/Y/Z三轴采用伺服电机全闭环控制，实现高精度定位与运动控制。设备基座与立柱均选用优质花岗岩材料，具备优异的热稳定性和机械稳定性，能够有效抑制外界温度变化和振动对测量精度的影响。运动系统配置精密直线导轨、滚珠丝杆及伺服电机，保障了高速运行中的精度与平稳性。同时，配备0.5μm分辨率的高精度光栅尺，为测量数据的稳定可靠提供了坚实基础。

2.高清晰成像系统捕捉细微缺陷

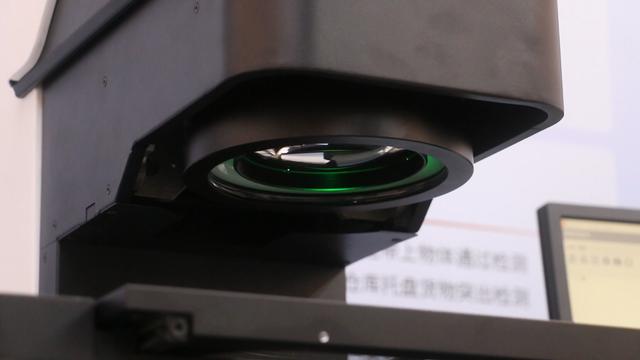

该设备搭载高分辨率数字相机，可清晰成像，满足各类精密测量需求；配合6.5X高清晰光学变倍镜头，变倍精准，仅需一次像素校正，操作高效便捷。在金手指检测中，高分辨率相机能够将金手指表面的细微划痕、破损边缘、微小异物等特征清晰呈现，配合镜头的精准变倍，可以灵活切换整体视场与局部放大，确保不漏掉任何缺陷。

3.智能光源系统克服高反光干扰

针对金手指的高反光特性，MMC-V3集成了程控式5环8区40路LED表面光源与平行轮廓光源系统，支持256级亮度智能调节。用户可以根据金手指的镀金层厚度、表面粗糙度以及环境光线，独立控制每个光源环区和区域的亮度，灵活组合出最适合的照明方案。例如，采用低角度环形光可以凸显表面划痕，而平行轮廓光则能清晰勾勒出金手指的边缘轮廓，避免过曝。这种精细化的光源调节能力，使得即便是镜面般光滑的金手指表面，也能获得细节丰富、对比度适中的图像，为后续缺陷识别提供高质量的输入。

4.全自动测量软件与AI视觉缺陷检测

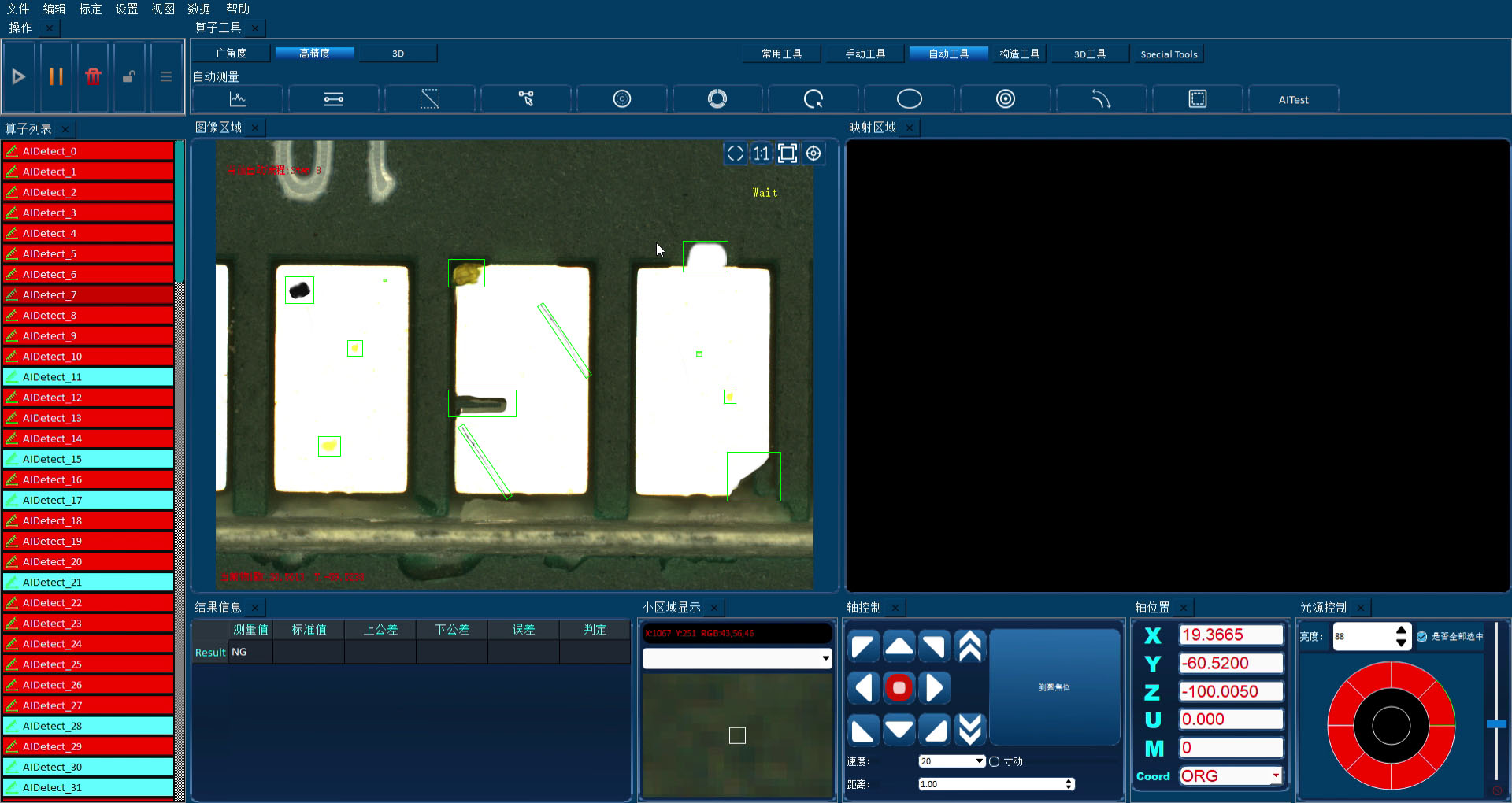

MMC-V3配套全自动影像测量软件，功能全面强大，界面简洁易用，可实现多种复杂工件的精确高效测量。特别值得一提的是，该设备搭载了AI视觉缺陷检测，能够对金手指上的划痕、破损、脏污、异物进行精准检测。

AI视觉检测算法基于深度学习技术，通过大量标注的金手指缺陷样本进行训练，使模型能够自动学习不同类型缺陷的形态特征。在检测过程中，该算法首先对采集到的金手指图像进行预处理和特征提取，然后快速识别出疑似缺陷区域，并对其进行分类（划痕、破损、脏污、异物等）。与传统基于规则的方法相比，AI算法具有更高的抗干扰能力和泛化性，能有效区分真实缺陷与镀金层纹理、轻微反光等无害变异，大幅降低误报率和漏检率。

5.自动化检测流程

实际检测时，操作人员将PCB板固定在工作台上，软件调用预设的检测程序，设备自动载入金手指的位置坐标和检测参数。平台快速移动到第一个金手指区域，自动对焦并采集图像；软件实时分析图像，标记缺陷位置和类型；完成后平台自动移至下一个金手指，直至所有金手指检测完毕。整个过程无需人工干预，检测结果自动保存并生成报表。

三、方案成果：效率与精度的双提升

MMC-V3系列影像测量仪用于金手指缺陷检测后，取得了显著成效：

检测效率大幅提升：传统人工目检一块含8个金手指的PCB板需要约2分钟，而MMC-V3自动检测只需15秒，效率提升8倍。设备可24小时连续运行，有效缓解了产线检测压力。

检出率与误报率优化：AI视觉检测对划痕、破损、异物的综合检出率达到99.5%以上，同时误报率控制在2%以下，远优于传统检测设备。特别是对于细微划痕，AI算法能够稳定识别，而人工目检极易漏掉。

检测结果可量化可追溯：系统自动生成包含缺陷图像、坐标、分类、尺寸等信息的检测报告，支持SPC统计分析，帮助企业追踪缺陷趋势，优化前端工艺。

降低人力成本：原先一条产线需要3名专职质检员轮班，现在仅需1名人员负责上下料和设备监控，人力成本降低60%以上。

四、结语

PCB板金手指的质量关乎电子产品的整机可靠性，而高反光、微小缺陷等特点使其检测难度极大。MMC-V3系列影像测量仪凭借高精度硬件平台、智能光源系统、高清晰成像以及AI视觉缺陷检测算法，成功攻克了金手指检测的技术难点，为PCB制造企业提供了一套高效、精准、智能的自动化检测方案。随着电子产品向小型化、高速化发展，金手指的密度和精度要求只会越来越高，MMC-V3将持续助力行业客户提升品质管控水平，为智能制造贡献力量。
