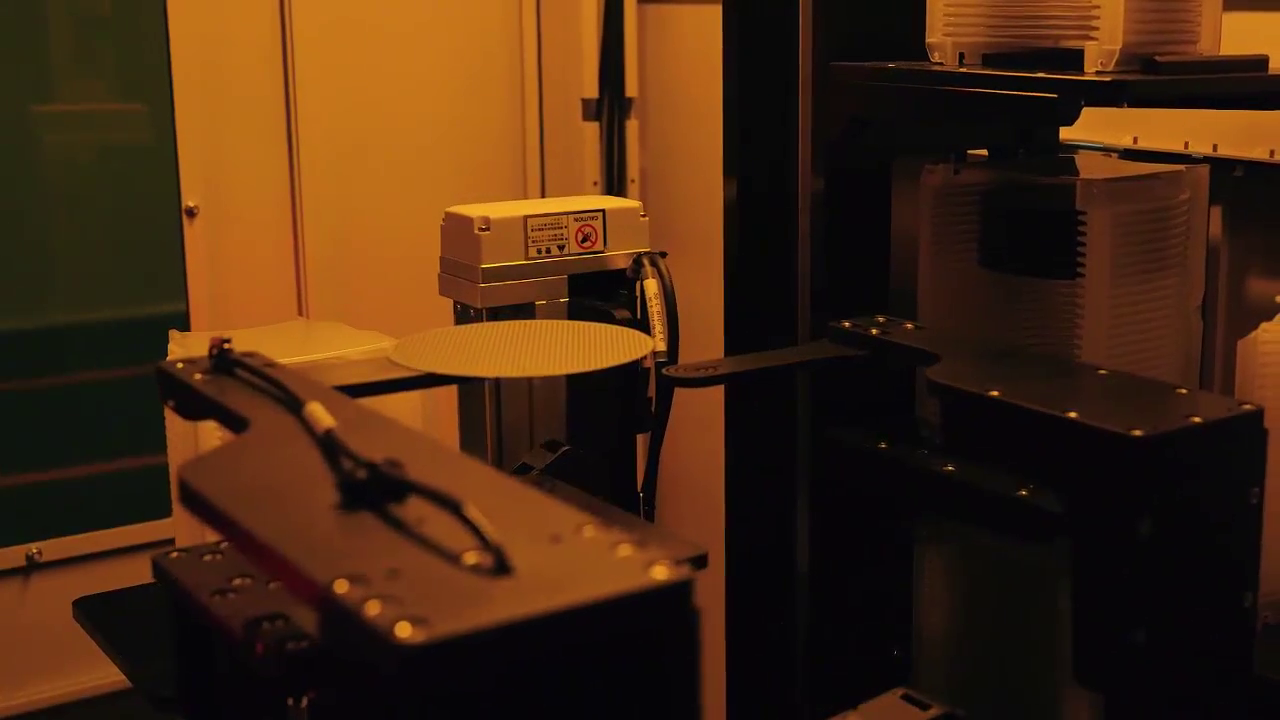

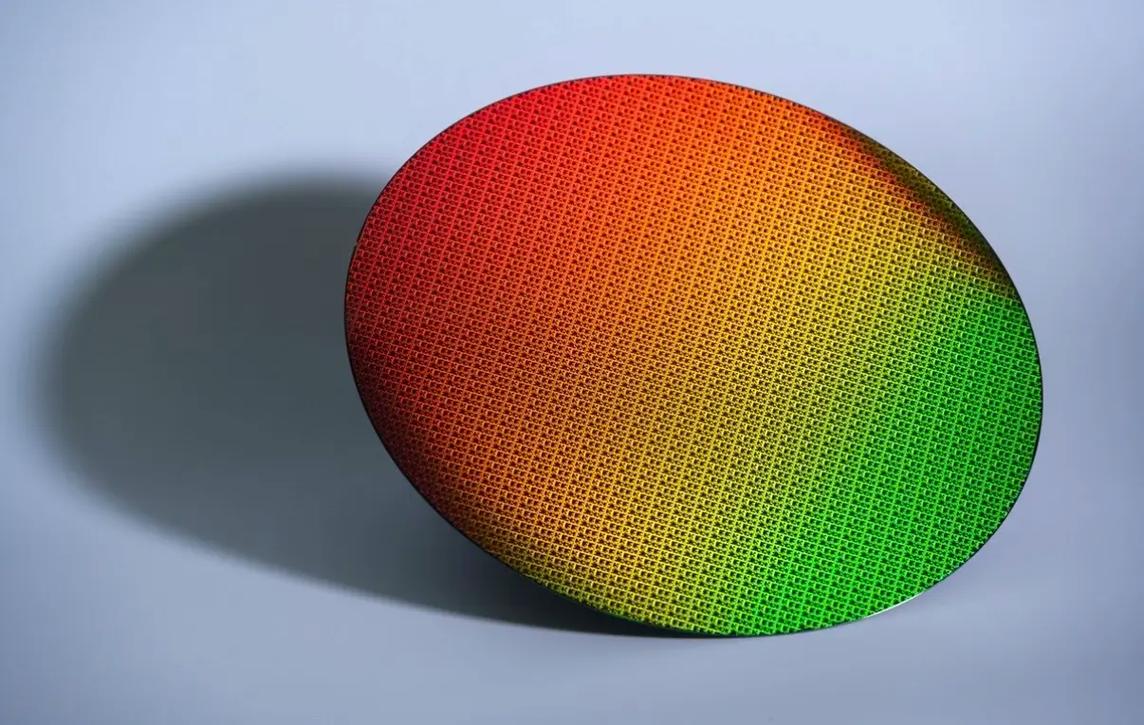

在半导体制造的超精密加工领域中,光刻工序无疑是最为核心的技术环节。光刻工艺的本质,是将掩模版上的电路图案通过光学系统投影到涂覆光刻胶的晶圆表面,经过曝光、显影等步骤,将图案固化在晶圆上。然而,现代集成电路往往由数十层电路结构堆叠而成,每一层图案都必须与前一层已形成的图案精确对准,任何微小的位置偏差都可能导致层间短路、开路或器件性能劣化,直接影响芯片的良率和可靠性。
随着芯片制程工艺节点向更先进尺度演进,曝光对准精度的要求已经从微米级跨入亚微米级甚至纳米级。所谓亚微米级对准,是指对准精度优于1微米(即1000纳米),通常在0.1微米至0.5微米(100nm至500nm)之间。在如此严苛的精度要求下,传统基于机械定位或简单视觉识别的方法已无法胜任,必须引入先进的机器视觉技术与智能对准算法,才能满足半导体制造对精度、效率和智能化的极致追求。
一、亚微米晶圆曝光对准的核心价值
晶圆曝光对准的技术难度,源于多个复杂因素的叠加作用,这意味着对准算法需要在亚微米级精度与毫秒级响应速度之间取得平衡,对软硬件协同设计提出了极高要求。
针对这些技术挑战,双翌光电开发的亚微米晶圆曝光对准应用软件,为半导体制造和微纳加工领域提供了一套高性能的视觉对准解决方案。该软件融合了先进的亚像素定位算法、高精度机器视觉技术以及实时反馈控制机制,能够在复杂工艺条件下实现稳定可靠的亚微米级对准。
在应用场合方面,该软件贯穿了从科研探索到大规模生产的多个关键环节。在科研与原型开发领域,高校与科研机构利用该软件进行半导体器件、微纳电子器件的制作与实验,为研究生培养和前沿研究提供了亚微米级的加工实验平台。同时,软件支持在新材料、新结构(如随机分布电极对)上的微纳结构制备,实现快速原型验证。
在半导体制造领域,多层电路图案套刻是该软件最核心的应用场景。在制造复杂集成电路时,需要将数十层电路图案精确地叠加在一起,对准软件确保每一层都与前一层完美对齐,其精度直接决定了芯片的良率和性能。在光刻工序中,软件还控制光刻机将掩模版上的图形一次次精确地“印刷”到晶圆的不同区域,实现晶圆步进重复曝光。
在先进封装与异质集成领域,随着2.5D/3D封装技术的普及,芯片堆叠、晶圆级封装等工艺需要对晶圆与晶圆、或芯片与晶圆进行超高精度的对准和键合。该软件能够有效支撑这些复杂的三维集成需求。此外,在MEMS(微机电系统)器件制造、功率半导体(SiC、GaN)加工等领域,软件同样发挥着关键作用。
二、亚像素定位:突破物理分辨率的技术核心
亚微米晶圆曝光对准应用软件的技术领先性,首先体现在其亚像素定位能力上。传统视觉对准系统的定位精度受限于工业相机的物理像素分辨率。例如,当相机视野为1mm×1mm、分辨率为1280×1024像素时,每个像素对应的物理尺寸约为0.78微米。这意味着仅靠原始像素级别的位置判断,理论精度极限就在0.78微米左右,无法满足亚微米级对准需求。
亚像素定位技术的核心思想,是利用数学算法突破相机传感器物理像素的限制,在离散的像素点之间“插值”出更精确的位置信息。这并非简单地提升相机的硬件分辨率,而是通过智慧地分析图像信息,挖掘出亚像素级别的细节。
该软件采用亚像素定位、高斯拟合、相位匹配等复杂算法,能够将对准标记的边缘位置精确到0.3微米(即300nm),将图像识别精度提升至亚像素级别。通过这种方式,系统的理论定位精度可以比硬件分辨率提高一个数量级,为后续的精密运动控制提供了可靠的位置基准。
三、智能化融合:机器视觉与实时反馈的协同

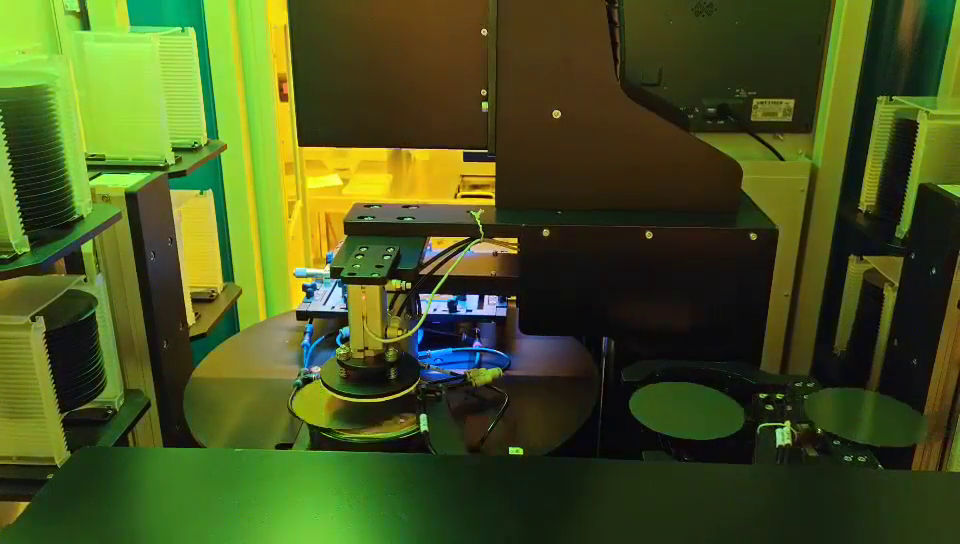

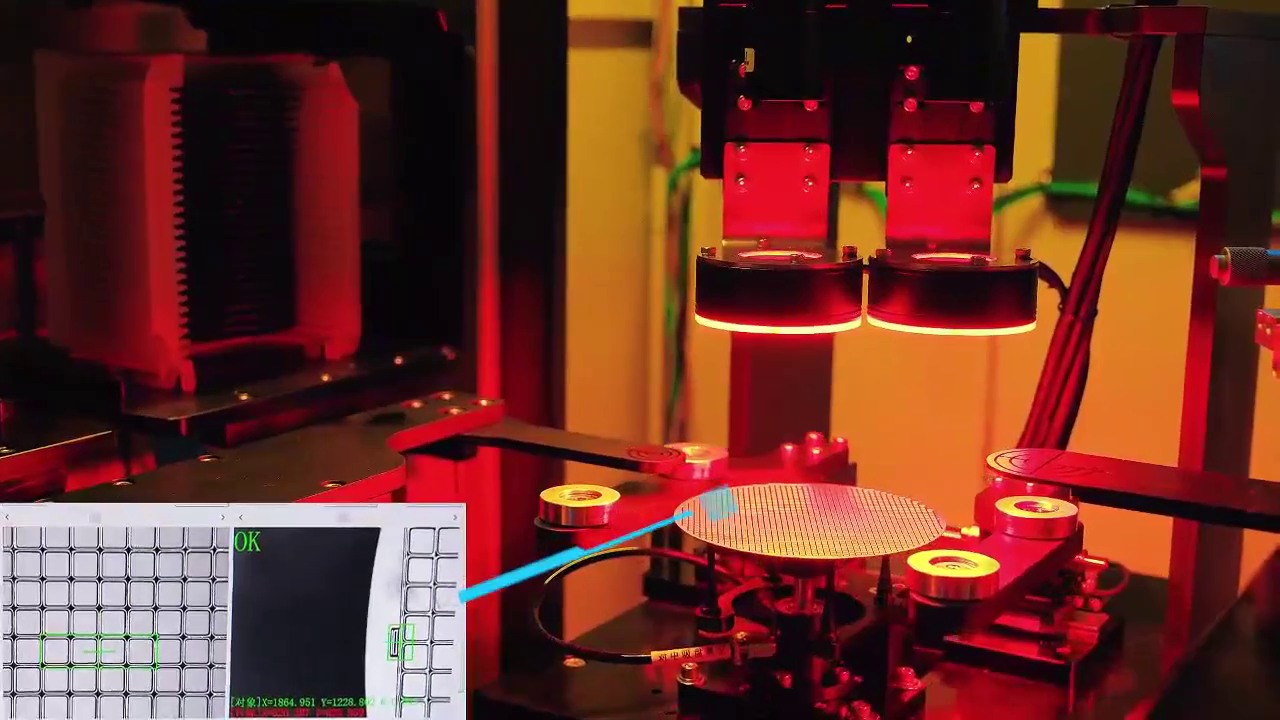

除了亚像素定位算法,该软件的另一大优势在于将机器视觉技术与智能控制策略深度融合。系统集成了高分辨率CCD摄像机与先进的图像处理单元,实现非接触式、实时动态校准。在曝光前,软件自动识别晶圆上的对准标记,计算其实际位置与理论位置的偏差,并将偏差值实时传输给运动控制系统,驱动精密工作台进行亚微米级的位移补偿。
更值得一提的是,软件不仅能够检测对准标记,还能够同步识别晶圆表面的缺陷(如颗粒污染、划痕、光刻胶不均匀等)。通过“机器视觉+计算机视觉”的组合,系统能够在保持生产速度的同时,智能区分真实缺陷与无害变异,有效减少误报,提升产线整体的检测效率。
在实时反馈与控制方面,现代亚微米对准系统集成了原位计量和实时反馈回路。该软件能够持续监测对准过程中的精度变化,并通过前馈控制算法预测并补偿运动系统在加减速过程中的振动与延迟,实现主动纠错。这种闭环控制机制确保了即使在高速步进曝光模式下,每一曝光场的位置精度仍然稳定在规格范围内。
四、结语
随着半导体工艺向原子尺度不断推进,对准精度的要求将进一步从亚微米级迈向纳米级。双翌光电将继续深耕机器视觉与智能算法领域,融合深度学习、边缘计算等前沿技术,不断提升亚微米晶圆曝光对准应用软件的智能化水平和鲁棒性,为半导体制造和微纳加工提供更加强大的技术支持。
