影像测量仪的“眼睛”有多重要？揭秘远心镜头与照明技术

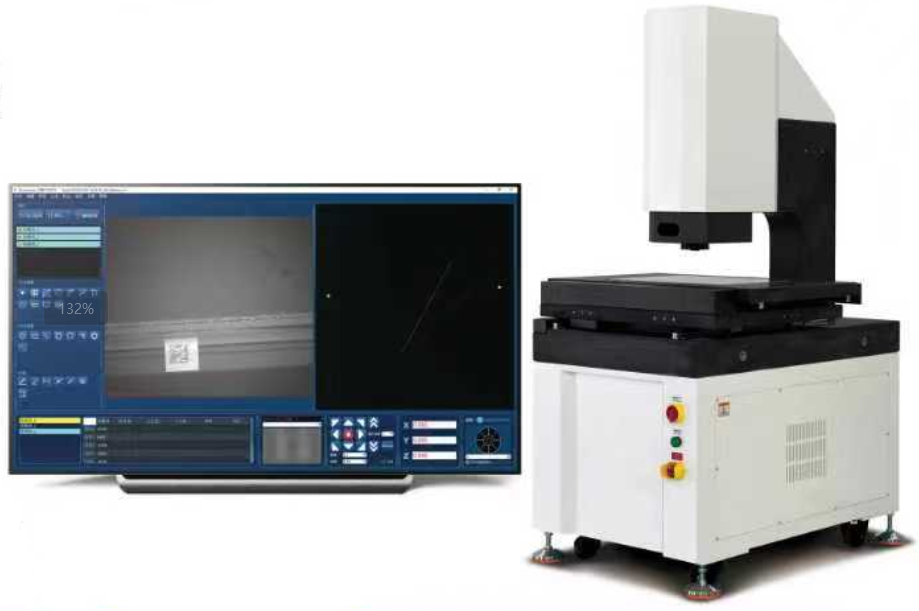

在影像测量仪的整体架构中，光学系统承担着最为基础也最为关键的任务，将被测物体的真实几何特征，无损、无畸变地转化为可供相机采集的光学图像。一套完整的影像测量仪光学系统，通常由三部分构成：照明光源、光学镜头与图像传感器。其中，镜头与光源的匹配设计，是区分不同档次影像测量仪的核心技术壁垒。本文将重点围绕远心镜头与智能照明两大技术模块展开探讨。

一、远心镜头：消除透视误差的核心利器

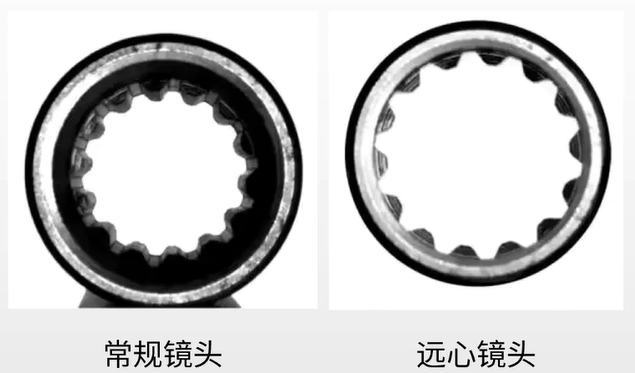

在普通工业镜头下拍摄物体时，一个常见的物理现象是近大远小，这种透视效应在人眼观察三维世界时是自然的，但对于精密测量而言，却是致命误差来源。当被测工件存在微小的高度差异，或者工件表面并非完全垂直于光轴时，普通镜头拍摄的图像中，边缘位置会发生偏移，导致测量结果与实际尺寸不符。

远心镜头正是为解决这一问题而设计的光学器件。它的核心特征是在一定的物距范围内，无论物体远近，其成像大小几乎保持不变。影像测量仪中常用的远心镜头分为两种类型：物方远心镜头和双侧远心镜头。物方远心镜头仅在物体一侧保持远心性，能够有效消除因物体位置轻微浮动带来的测量误差，结构相对简单，成本适中，适用于大多数二维平面测量场景。双侧远心镜头则在物方和像方同时实现远心设计，不仅能消除物距变化引起的放大率变化，还能显著降低镜头的畸变和像差，成像均匀性极佳，是高精度影像测量仪的标准配置。

在实际应用中，远心镜头的技术参数需根据测量需求精心选择。放大倍率决定了相机单个像素对应的物理尺寸，倍率越高，分辨率越高，但视野相应缩小。通常影像测量仪配备0.7倍至4.5倍连续变倍远心镜头，用户可根据工件尺寸在软件中自由切换倍率。工作距离则指镜头前端到被测物体的距离，一般在65mm至200mm之间，较大的工作距离为光源布置和机械避障留出了充裕空间。远心度是衡量远心镜头性能的关键指标，优秀的远心镜头可将远心度控制在0.05度以内，这意味着在1mm的景深范围内，放大倍率变化引起的测量误差可忽略不计。

二、智能照明：克服高反光与低对比度的成像困境

影像测量仪的测量对象涵盖金属、玻璃、塑料、陶瓷等多种材质，表面特性千差万别，影像测量仪通常配备三种基础照明方式，并通过智能组合形成适应不同材质的多光源方案。

1.轮廓光

轮廓光又称背光照明，光源位于被测物体的下方，从背面垂直照射，相机从上方拍摄。这种照明方式能够将被测物体的外轮廓以高对比度的黑影形式呈现，非常适合测量外形尺寸、圆孔直径等边缘特征。由于不受物体表面纹理和颜色的影响，轮廓光是影像测量中使用最广泛、精度最高的照明模式，其理论测量精度可达相机像素分辨率的十分之一。

2.表面光

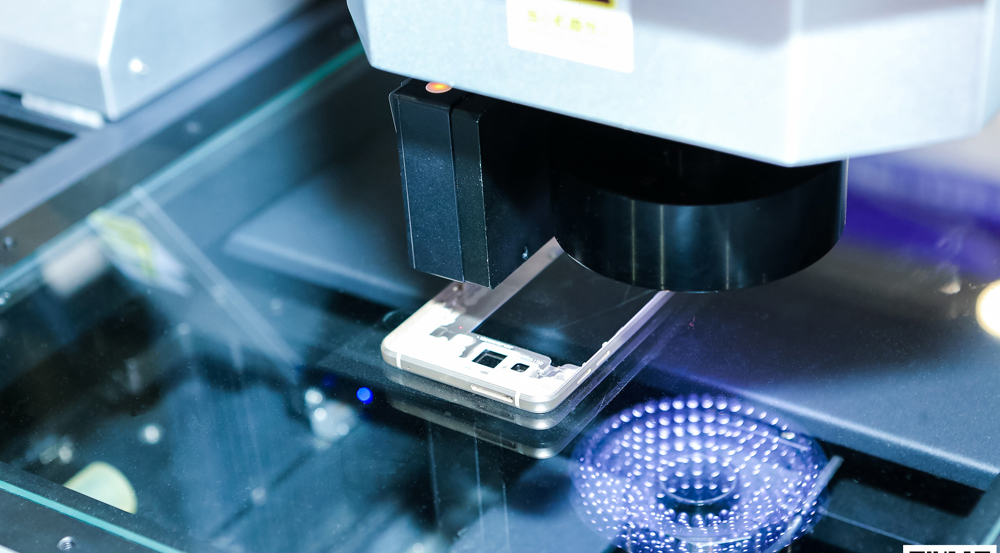

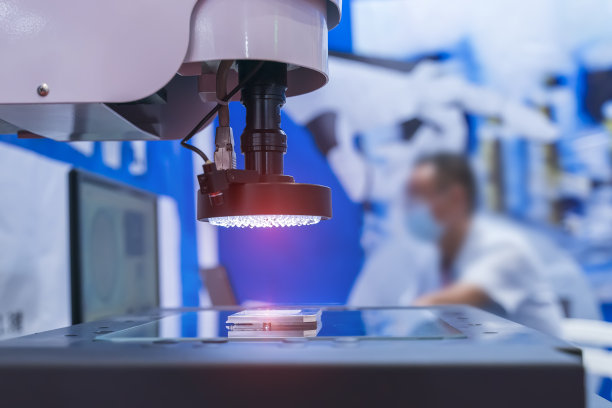

表面光则从物体上方以不同角度照射，用于呈现物体表面的特征点、刻印、划痕等细节。根据角度不同，表面光可细分为环形光、同轴光、点光源等多种形态。能够在金属拉丝、喷砂等纹理表面形成均匀的漫反射，消除局部眩光。特别适合测量镜面或高反光工件上的细微特征，如晶圆表面的线路、玻璃盖板上的印刷图案等。

3.平行光轮廓光源

平行光轮廓光源是近年来高端影像测量仪的重要升级方向。平行光轮廓光通过光学透镜将LED光线准直为接近平行的光束，使工件边缘在图像中呈现为极为清晰的明暗交界线，边缘过渡宽度可从传统轮廓光的数个像素压缩至1个像素以内，显著提升了像素边缘提取的稳定性。

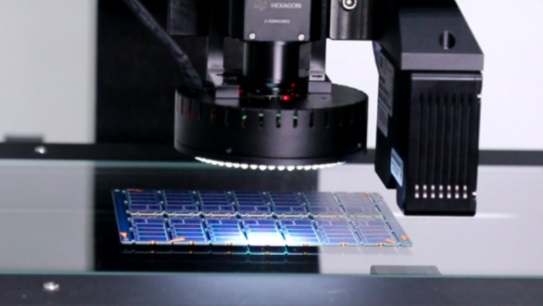

现代影像测量仪的光源控制系统已实现完全程控化。以五环八区四十路LED表面光源为例，系统将环形光细分为五个独立控制的环带，每个环带又分为八个扇形区域，共形成四十个可独立调节亮度的光源通道。操作人员或算法可以根据工件特征，精确控制每个光源通道的亮度（256级可调），灵活组合出最适合当前测量任务的光场环境。例如，测量带有倒角的高反光金属件时，可以关闭正对相机的内环光源，开启外环侧光，使倒角边缘在阴影衬托下清晰呈现。

三、结语

远心镜头与智能照明技术的深度融合，使现代影像测量仪能够在复杂的工业环境中稳定获取高保真、高对比度的被测物体图像，为后续的亚像素边缘提取与几何运算奠定了可靠基础。可以说，光学系统是影像测量仪实现微米级测量精度的第一道关口，也是区分不同品牌、不同档次设备的核心技术分野。理解光学系统的工作原理与选型要点，对于正确使用影像测量仪、科学解读测量结果具有重要意义。
