Master Align：驱动智能制造的高精度2D视觉对位系统

在当今工业制造向着智能化、精密化飞速迈进的浪潮中，机器视觉技术已成为实现自动化生产与质量控制的核心驱动力。尤其在消费电子、半导体、新能源、汽车零部件等高精尖领域，对产品的组装、贴合、定位精度提出了微米级的严苛要求。传统的人工对位或简单机械定位方式，已难以满足日益增长的效率与品质需求，误差、低效与高成本成为制约产业升级的瓶颈。

双翌光电依托深厚的光学技术积累与丰富的工业现场经验，推出了面向精密制造的2D机器视觉系统解决方案——Master Align视觉系统。该系统并非简单的图像采集工具，而是一个集成了先进算法、灵活架构与强大控制能力的综合性对位软件平台。它旨在为自动化设备安上智慧的眼睛和大脑，精准引导执行机构完成复杂的贴合、组装任务，将制造精度与生产柔性提升至全新高度，助力企业实现降本增效与品质飞跃。

一、Master Align核心功能解析

1.一体化软件平台

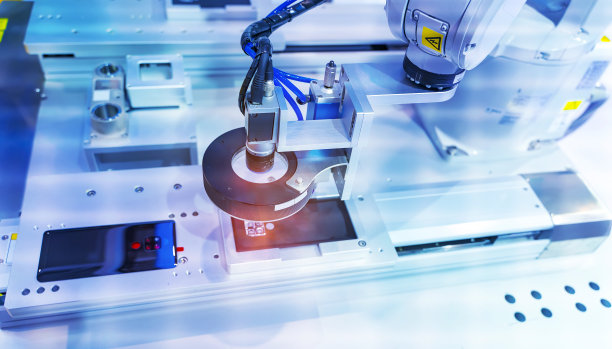

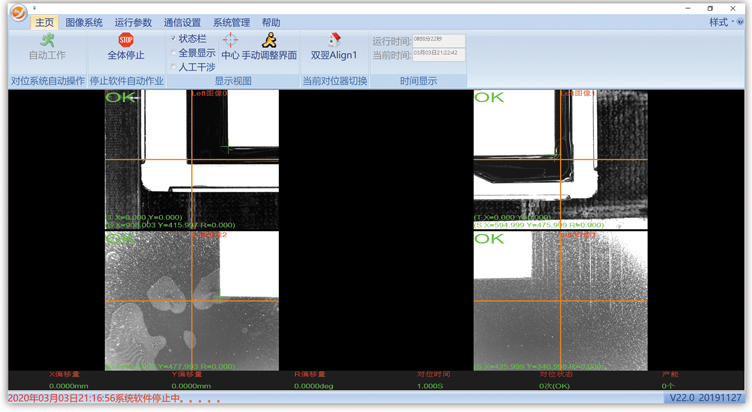

Master Align系统的核心魅力，首先体现在其强大而直观的一体化软件平台。它打破了传统视觉系统软件模块分散、操作复杂的桎梏，将相机控制、图像处理、特征分析、对位演算、运动控制及外部通信无缝集成于一个统一的界面之中。对于现场工程师而言，这意味着从设备调试到批量生产的全流程，都能在一个环境中高效完成。

系统提供了清晰的权限管理机制，保障生产安全与数据稳定；其创新的“料号管理”功能，允许用户为不同产品线快速创建并切换参数配方，大大缩短了换型时间，适应多品种、小批量的柔性生产需求。即使是复杂的对位任务，用户也能通过图形化的引导界面，轻松完成相机标定、模板学习等关键步骤，显著降低了技术门槛与培训成本。

2.强大算法引擎

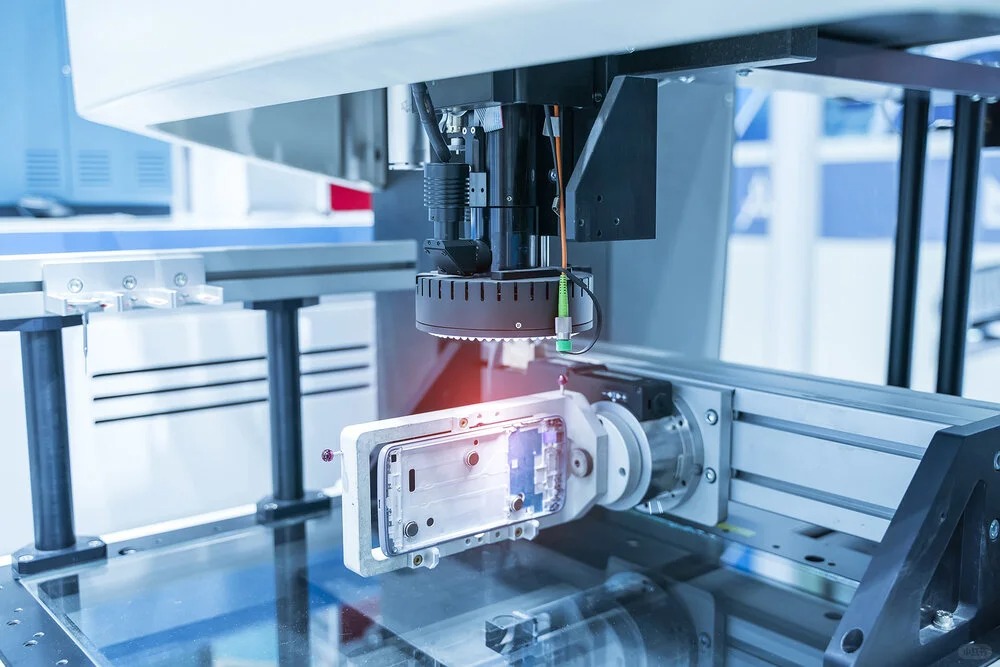

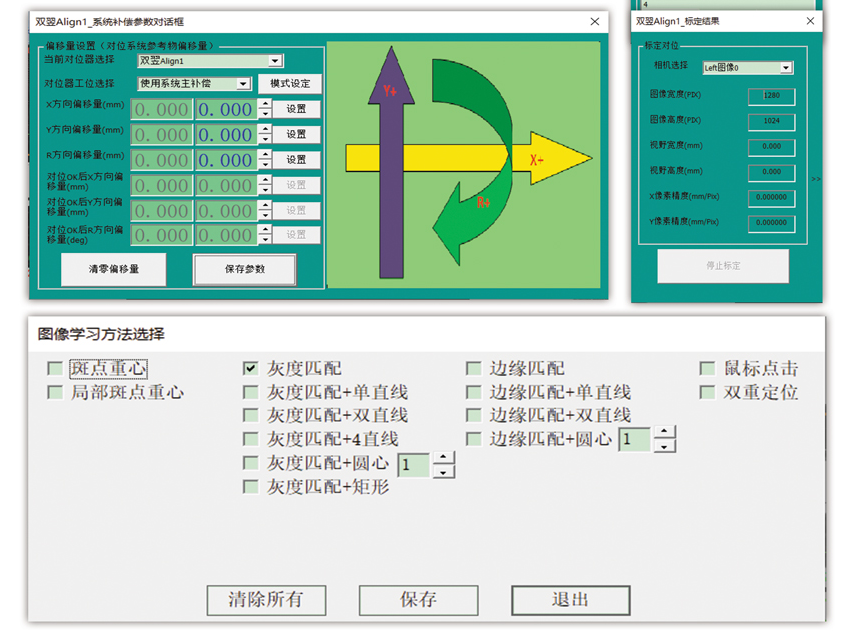

该系统的卓越性能，根植于一套丰富且经过工业现场验证的图像处理算法库。为了应对复杂多变的工业场景，Master Align提供了包括灰度匹配、边缘匹配、斑点分析、几何测量在内的十余种图像处理方法。

例如，在面对有明确轮廓特征的目标时，边缘匹配算法能有效抵抗光照变化和轻微遮挡；而对于圆形Mark点或需要高精度定位的边角，系统则可调用“圆工具”或“直线工具”进行像素级的边缘提取。

用户也可以将“匹配”与“测量”工具智能组合，如“灰度匹配+双直线”，先通过模板匹配快速粗定位，再使用直线工具精确测定产品边缘角度，从而在保证速度的同时，实现了极高的定位精度与角度稳定性。这些算法支持比例缩放、角度旋转等参数容差设定，确保了在来料位置和姿态存在合理波动时，系统仍能稳定、可靠地抓取特征。

3.灵活应用模型

为了覆盖从微小元件到中型组件的广泛对位需求，Master Align系统设计了一系列经典且灵活的对位应用模型。这些模型预先定义了相机配置、计算逻辑与流程，用户可以根据实际产品的特性与工艺要求进行选择和配置。

对于常见的矩形产品贴合，系统提供了“单目四Mark映射对位”模型，通过建立平台端相机与目标端相机之间的映射关系，实现高精度纠偏。对于不需要映射或产品较大的场景，“双Mark自对位”或“四Mark映射对位”模型则更加高效。

针对日益流行的智能穿戴设备，系统专门优化了“两相机手表贴合”应用，能够精准拟合圆形轮廓并计算圆心与角度偏差。而对于引导机械手抓取散乱摆放的多个工件，“单相机引导抓取”模型配合宫格标定技术，可以一次性输出所有目标的坐标与角度。这种模型化的设计，使得系统能够快速部署到各种自动化设备中，如全自动贴合机、精密点胶机、机器人组装工作站等。

4.高精度标定与映射

任何视觉引导系统的精度基石，都在于准确的世界坐标转换。Master Align系统为此配备了高精度的标定与映射工具链。通过经典的“五点标定法”或更高效的“矩阵标定法（宫格标定）”，系统能够快速计算出相机图像像素坐标与对位平台（或机械手）物理坐标之间的精确转换关系，即像素当量，有效消除镜头畸变带来的误差。

在涉及双相机或多相机协同工作的复杂对位场景中，“相机映射”功能则显得至关重要。它通过让同一基准产品在两组相机视野中分别成像，建立两组相机坐标系之间的数学转换模型。这一过程可将不同视角、不同安装位置相机看到的特征点，翻译到同一个基准坐标系下进行比较，从而计算出精确的偏移量。正是这些底层技术的支撑，使得Master Align系统能够实现高达±0.05毫米甚至更高的重复对位精度。

5.开放通信集成

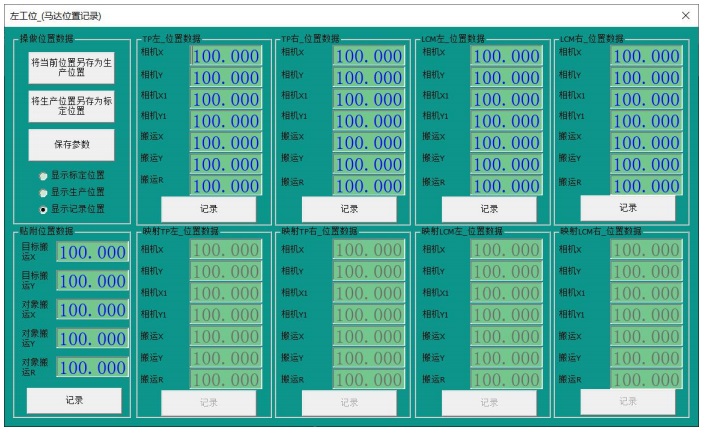

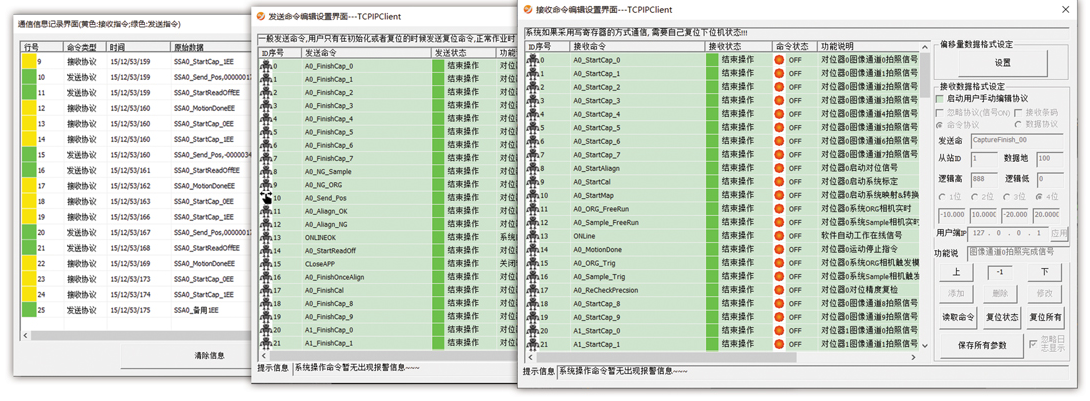

现代工厂的自动化生产线由众多设备协同工作，因此，视觉系统与上位控制器（如PLC）的通信畅通与否直接决定了整线效率。Master Align系统在设计之初就充分考虑了集成友好性，其通信模块支持市场上主流的多类协议，包括Modbus RTU/TCP、标准TCP/IP客户端/服务器、以及三菱、基恩士等品牌PLC的专用协议。用户无需进行复杂的底层开发，即可在软件中直观配置通信参数、定义数据收发指令。

无论是接收拍照触发信号，还是发送计算出的X、Y、R三个维度的偏移量，或是传递产品条码、测量结果等附加信息，都能通过灵活的指令设置轻松实现。这种开放的通信架构，使得Master Align能够像一个熟练的接线员，无缝嵌入各种品牌与型号的自动化控制系统，成为智能产线中不可或缺的决策中枢。

二、从效率提升到智能化转型

综合来看，双翌光电的Master Align视觉系统已在多个行业取得了显著的应用成果。它成功地将高深的机器视觉技术，转化为工业现场稳定、易用的生产力工具。在实际生产中，这套系统帮助客户实现了多个维度的提升。

1. 在效率方面，其高速的图像处理与对位计算能力，将传统的人工对位时间从数十秒缩短至数秒内，大幅提升了设备节拍与产能。

2. 在质量方面，像素级的定位精度确保了产品组装或贴合的良品率，显著减少了因对位不准导致的报废与返修。

3. 在成本方面，自动化对位减少了对熟练工人的依赖，降低了人力成本，同时提升了生产一致性。

4. 在柔性方面，快速的料号切换与模型化应用，使得一条生产线能够轻松适应多种产品的生产，增强了企业应对市场变化的能力。

无数成功案例证明，Master Align不仅是一套软件，更是驱动精密制造迈向智能化、无人化未来的关键引擎。

三、结语

双翌光电Master Align 2D机器视觉系统，正是面向这一未来而生的利器。它以其系统的完整性、算法的精准性、应用的灵活性以及集成的便捷性，为各行业用户提供了值得信赖的精密对位解决方案。未来，随着技术的迭代与行业需求的深化，双翌光电将继续深耕机器视觉领域，不断优化和拓展Master Align系统的能力边界，与广大合作伙伴携手，共同点亮智能制造的眼睛，驱动精密制造迈向更高的巅峰。
