机器视觉如何实现晶圆探针台的精准定位

 在半导体制造领域，精度是永恒的追求，而晶圆探针台的对准技术正是这一追求的集中体现。

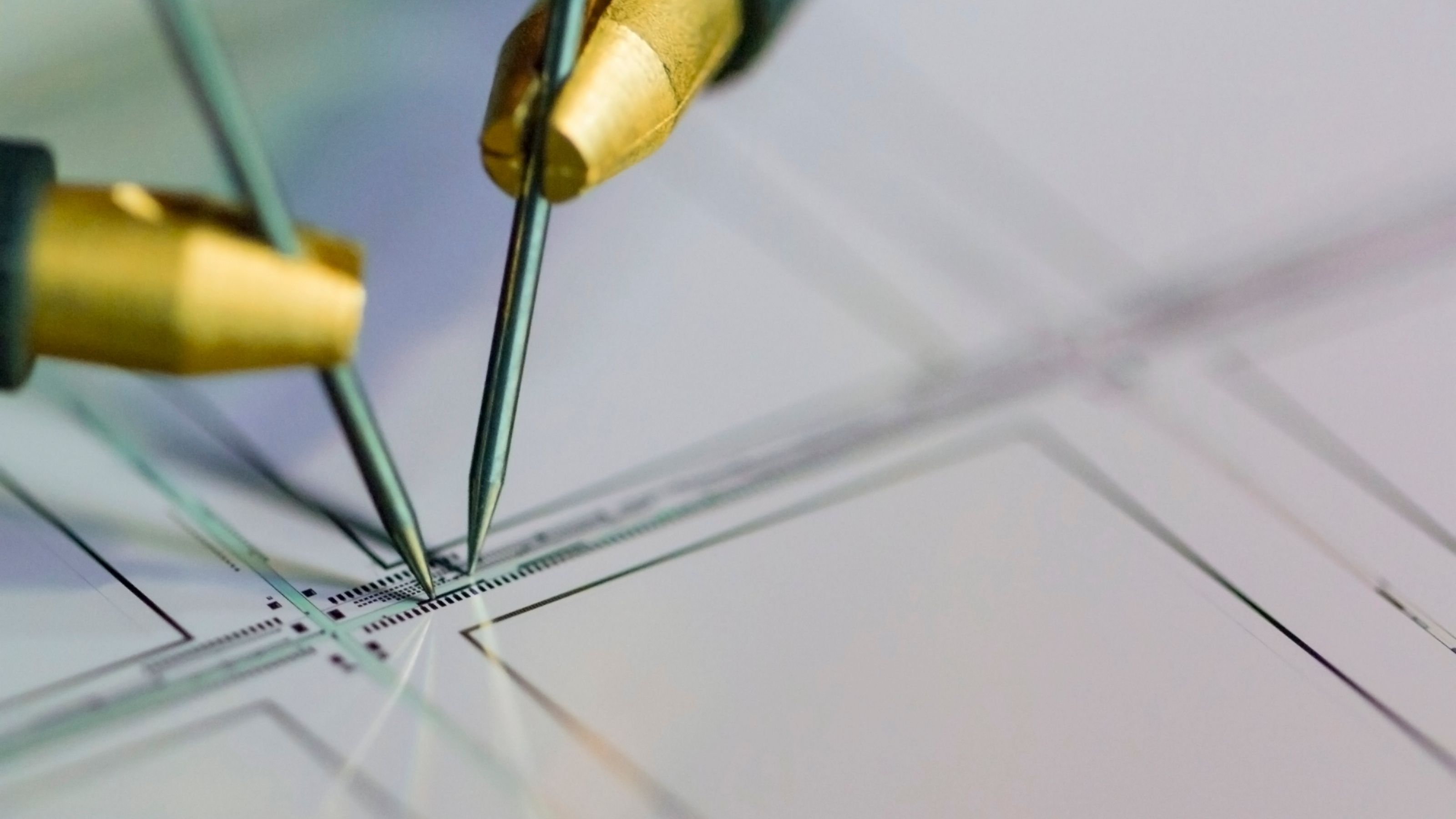

在半导体制造流程中，晶圆测试是确保芯片性能与质量的关键环节。一片晶圆上可能分布着超过15万个接触点，衬垫间距小于25微米，任何微小的对准偏差都可能导致测试结果失真、焊盘损坏甚至芯片报废。

一、技术挑战，对准精度的极限考验

晶圆探针台的对准过程面临多重技术挑战。在光学层面，当探针间距持续缩小时，衍射效应和光学像差成为主要限制因素。传统像素级检测方法难以直接识别亚微米级位移，而镜头畸变与景深限制会进一步放大视场误差。

环境控制同样至关重要。测试过程中，晶圆和探针卡暴露在宽温域工作环境下，产生的热膨胀失配会导致位置偏移数微米，远超现代芯片的容许误差范围。材料特性带来的问题也不容忽视，金属衬垫会产生强烈镜面反射，而超薄晶圆则呈现半透明特性，产生复杂干涉图案。

生产晶圆上的对准标记常被工艺残留物、微粒和复杂背景图案遮蔽，这些噪声会严重干扰标记识别，导致传统模板匹配算法失效。此外，机械系统的振动和蠕变也会引入额外的对准误差。

二、解决方案，机器视觉的技术突破

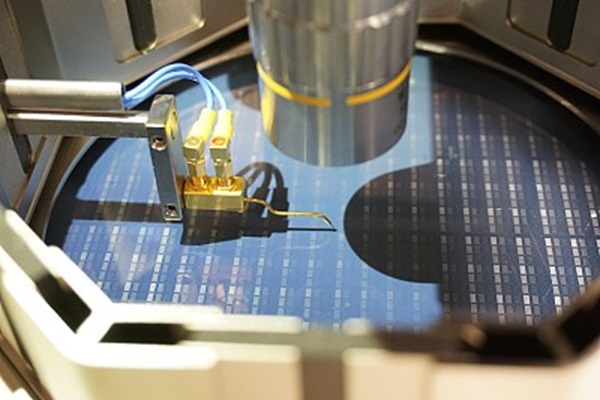

1. 高分辨率多模态成像系统

现代晶圆探针台采用高分辨率成像传感器搭配远心光学系统，有效消除透视误差。同轴照明技术可穿透表面薄膜同时抑制金属眩光；多角度暗场照明则能增强边缘特征对比度。针对特殊材料检测需求，系统还可集成特定波段成像系统，突破可见光成像的局限性。

先进的噪声抑制技术可有效降低图像中的线性噪声与随机干扰，提升图像信噪比。配合高倍率显微光学系统，能够清晰解析微米级特征细节，为精确定位奠定基础。

2. 智能图像处理算法

在算法层面，特征点检测与几何变换的组合算法在芯片对准中展现出卓越性能。特征点检测算法通过计算图像局部区域内灰度变化来确定关键点位置，能精准定位探针顶端和衬垫边缘。

几何变换算法则通过参数空间转换准确识别圆形、矩形等几何特征，即使在高噪声环境下也能保持稳定识别能力。针对复杂背景下的标记识别，现代系统采用能保留锐利边缘的噪声滤除技术、多尺度模板匹配以及自适应阈值处理。

几何中心定位工具可计算参考图案的精确几何中心，通过亚像素级插值算法进一步提升定位精度。

3.  多坐标系转换与热漂移补偿

探针台视觉系统需要建立统一的坐标框架，补偿热漂移、装配公差和机械形变。仿射变换与投影变换在这一过程中扮演关键角色。通过特征匹配进行标记识别后，系统计算平移、旋转和尺度修正参数，生成变换矩阵传送至运动控制器。

实时温度监测系统通过多点采样获取温度分布数据，结合材料热膨胀系数，建立热变形预测模型。该系统能够实现动态补偿，使得探针即使在发生热漂移或机械位移的情况下，仍能准确落在测试衬垫指定位置。

三、应用实践，关键技术实现路径

1.  内部特征识别技术

特定波段的成像系统为晶圆内部特征识别提供了新的技术路径。一套完整的高精度内部特征识别方案能覆盖多个特征波段，配合主动温控系统有效抑制热噪声，优化图像质量。

该系统可实现晶圆内部微米级特征的清晰成像与识别，并通过亚微米级空间定位技术和热漂移抑制能力，保障工艺的高重复精度与长期可靠性。

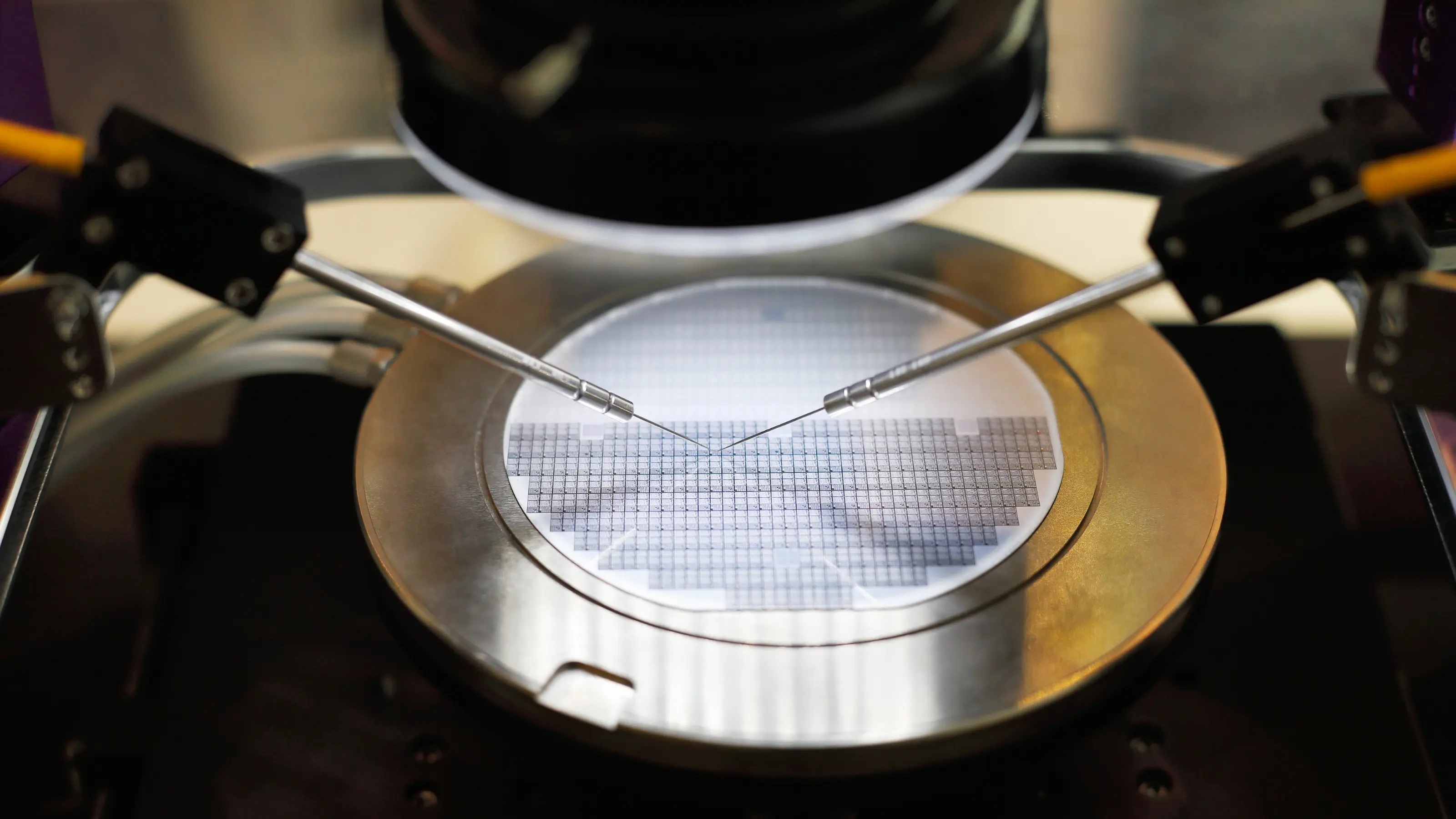

2.  后工艺单芯片对准

晶圆经过切割工艺后，单个芯片可能发生不可预测的位移和旋转，使其实际位置不再与标称布局相符。针对这一挑战，单芯片精确定位技术提供了有效解决方案。

该技术将每个芯片单独置于视觉系统下，确定其与理想位置的偏移量和旋转角度，通过坐标变换和运动控制实现精准对齐。这一创新使得具有不规则芯片分布或旋转错位的晶圆，能在全自动探针台上完成批量测试。

3.  多角度三维视觉检测

针对高反光表面中微小缺陷的检测难题，多角度三维视觉系统提供了创新解决方案。系统通过精确控制多个照明源的角度和强度，获取物体表面的三维形貌信息。

基于可编程逻辑器件开发环境，系统可并行处理多幅图像数据，精准识别复杂背景中的各类缺陷，同时保持采集同步性。这种方案在维持高稳定性的同时显著降低了系统集成复杂度与硬件成本。

随着半导体技术持续发展，机器视觉在晶圆探针对准中的应用正朝着更高精度、更高效率的方向演进。深度学习算法的引入为应对复杂多变的检测环境提供了新的技术路径。

先进的深度学习算法具备自主特征学习与优化能力，使系统检测性能持续提升；小样本学习技术突破传统依赖大量标注数据的局限，通过模型优化技术降低训练成本与周期。

多传感器融合技术展现出独特优势。通过视觉数据与位置传感器、温度传感器等多源信息的智能融合，系统能够建立更加精确的环境模型，实现对复杂工况的自适应调整。

新型计量方法也在不断涌现。基于波前传感的计量系统利用相位成像技术，捕获海量三维数据点，实现纳米级分辨率的形貌测量。这种高速、高分辨率的测量方法为未来晶圆对准技术设立了新的基准。

从基于传统图像处理的对准方法，到集成智能算法和多传感器融合的现代视觉系统，对准精度已实现数量级的提升。随着新兴半导体材料的不断涌现和新器件结构的持续创新，机器视觉对准技术将继续突破极限，为半导体制造业提供更加强大的精度保障和技术支撑。
