工业相机成像核心参数解析，帧率与曝光时间的权衡关系

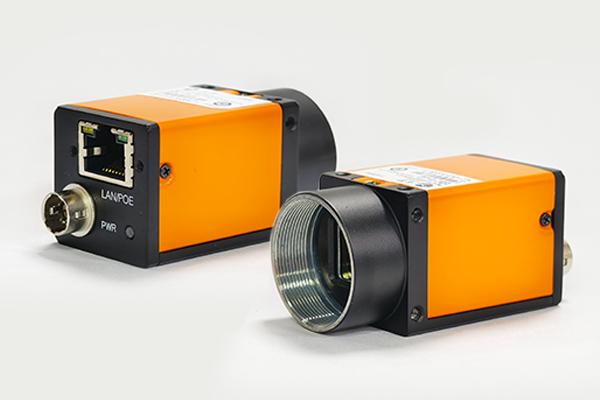

在工业视觉领域，图像的获取是视觉系统实现的基石。而工业相机作为核心的图像传感器，其参数配置直接决定了图像质量与系统性能。在众多参数中，帧率和曝光时间无疑是两个最基础、最关键，也最常被讨论的变量。

对于工程师而言，理解它们之间并非独立，而是存在着深刻且动态的相互制约关系，是进行视觉系统设计的第一步。这种关系犹如一个天平的两端，如何平衡它们，以实现最佳的成像效果和应用需求，是每一个视觉项目必须面对的核心课题。

本文将深入探讨帧率与曝光时间的内在原理，剖析它们在不同应用场景下的权衡取舍，并提供切实可行的选型建议。

一、成像传感器的基本原理

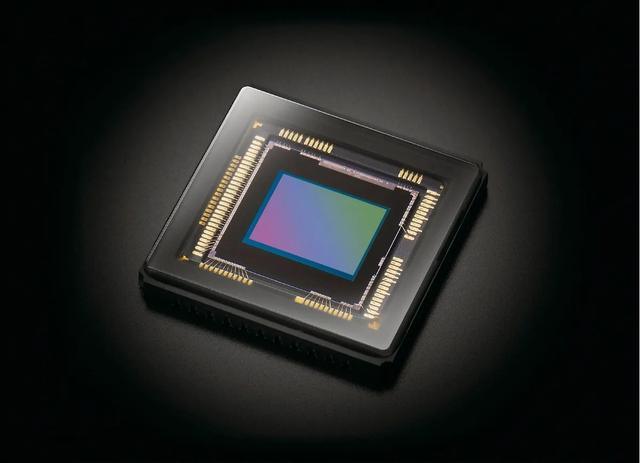

要理解帧率和曝光时间的关系，我们需要从工业相机的核心，即图像传感器的工作机制说起。我们可以将传感器想象成一个由数百万个微小光敏单元，也就是像素，构成的阵列。每个像素都如同一个微小的水桶。

其工作流程可以简化为两个主要阶段。第一阶段是曝光（exposure），在此期间，相机打开快门，允许光子，也就是光能量，落入这些像素水桶中。光子被转换为电子并累积起来，曝光时间就是指这个光电荷累积过程的持续时间。

显然，曝光时间越长，每个像素水桶中积累的电荷就越多，图像也就越明亮。第二阶段是读出（Readout），当曝光结束后，相机需要将这些累积的电荷从每一个像素水桶中依次转移、读出，并转换为数字信号，最终形成我们所见的一帧图像。

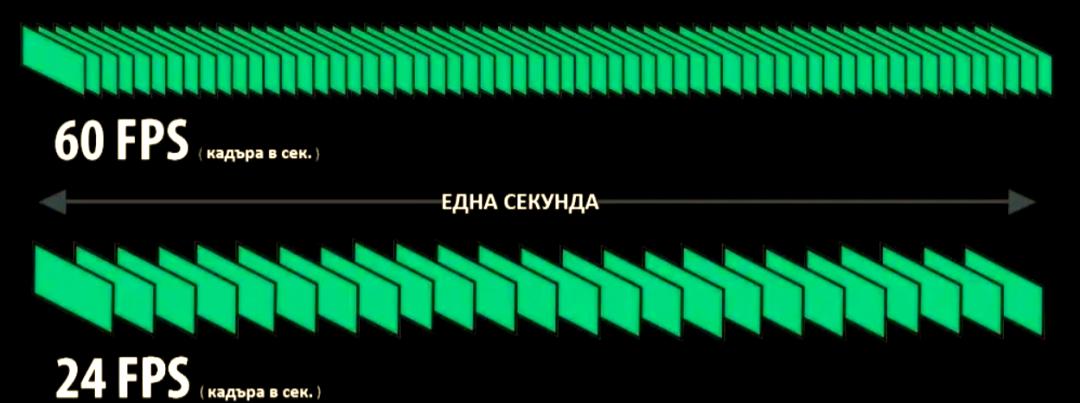

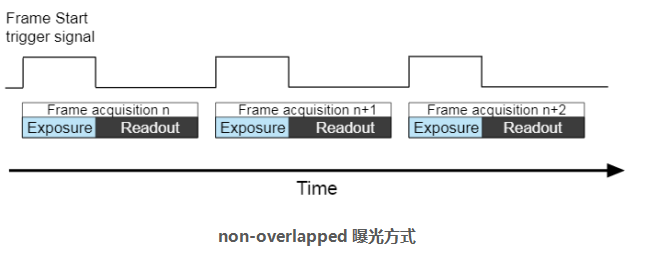

这个读出过程需要耗费一个固定的、由传感器设计和相机接口速度决定的时间。由此，我们可以引出一个核心概念，一帧图像的完整获取时间，实际上等于曝光时间加上读出时间。而帧率，定义为相机每秒能够采集并输出的完整图像帧的数量。

二、帧率与曝光时间的动态制约

从上述原理出发，帧率与曝光时间之间那种紧密的制约关系就变得清晰可见了。在一个理想化的简单模型中，如果我们忽略读出时间，那么帧率大约等于曝光时间的倒数。例如，当曝光时间设定为10毫秒时，理论最大帧率约为100帧每秒。

然而，在实际应用中，读出时间是客观存在且不可忽略的。这就意味着，即使你将曝光时间设置得非常短，比如1毫秒，但相机完成一帧数据读出就需要5毫秒，那么你的有效帧率最高也只能达到约166帧每秒，而非1000帧每秒。

因此，更准确的表述是，帧率由曝光时间与读出时间共同决定。当我们需要提高系统的帧率时，就必须缩短单帧的总时间，这通常通过压缩曝光时间或选用读出速度更快的相机来实现。

反之，如果我们为了捕捉快速运动物体而设置了极短的曝光时间，但同时又希望图像足够明亮，就必须提供极其强大的照明。因为缩短曝光时间意味着单位时间内传感器接收的光子数量急剧减少，图像很容易出现曝光不足，变得昏暗且噪声显著。

这种为了追求速度而牺牲图像信噪比的情况，或者为了图像质量而限制速度的情况，在工业视觉应用中比比皆是，是必须权衡的经典矛盾。

三、不同应用场景下的参数权衡

在实际的工业应用中，对帧率和曝光时间的需求千差万别，参数的设定直接服务于具体的检测目标。

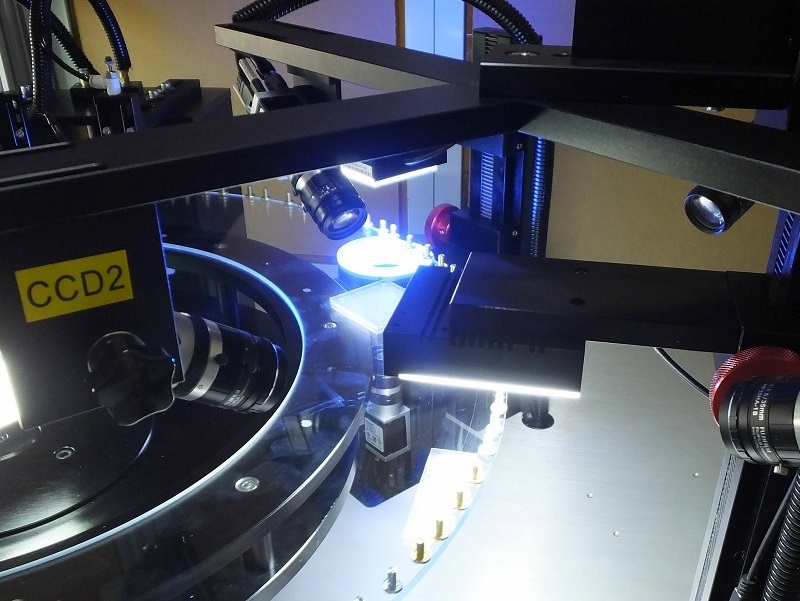

在高速运动分析场景下，例如对振动中的零件、高速传送带上的产品包装进行视觉检测，或者分析机械臂的快速运动轨迹，冻结运动模糊是首要任务。这就要求曝光时间必须足够短，可能只有几十甚至几微秒。

此时，为了实现这种超短曝光，并保证图像亮度，需要配备高亮度的脉冲光源或高频荧光灯。同时，为了不遗漏任何关键动作，相机也必须运行在极高的帧率下。在此类应用中，系统设计者需要优先确保高速性能，并在成本和复杂度上接受高性能相机和强力照明系统的投入。

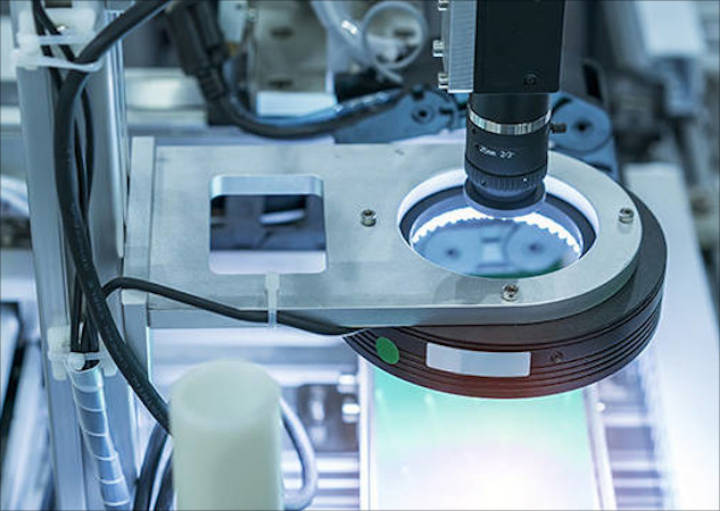

与之相对，在精密测量场景中，例如对工件进行高精度的尺寸测量或表面缺陷检测，图像的整体质量、清晰度和信噪比则被提升到最高优先级。为了获得饱满、噪声低的图像，允许使用较长的曝光时间，例如几十到几百毫秒。

在这种情况下，由于物体通常是静止或缓慢移动的，对帧率的要求不高，可能只需几帧每秒甚至更低。此时，工作的重点在于通过长曝光获取最佳画质，并确保稳定的照明环境。

此外，还有一些特殊的应用，如交通监控中的车牌抓拍，或生产线上的触发拍照，它们对帧率和曝光时间有着复合型需求。在大多数空闲时间里，相机可以运行在较低的帧率以节省资源。

但当触发信号到来，捕捉单帧或数帧图像时，则需要根据车辆的移动速度，快速切换到较短的曝光时间设置，以清晰定格瞬间。这种动态调整的能力，体现了视觉系统设计的灵活性与智能化。

四、工业相机选型的核心考量

基于以上的分析与场景探讨，当我们为具体项目选择工业相机和设定参数时，可以遵循一个清晰的逻辑路径。

首要步骤是明确应用的核心需求。我们必须问自己，在这个项目中，究竟是速度优先，还是画质优先。如果被检测物体是高速运动的，那么能够实现短曝光且高帧率的相机是必要条件。

接下来，我们需要仔细评估可用的光照条件。光照强度是决定曝光时间下限的关键因素。在光照不足且无法增强的场合，盲目追求短曝光和高帧率是不切实际的，最终只能得到一片漆黑的无效图像。

然后，我们需要关注相机的性能参数，特别是其标称的最大帧率，并理解这个数值通常是在最小曝光时间下测得的。一个在规格表上写着300帧每秒的相机，只有在曝光时间短到不影响其达到该帧率时才有意义。

同时，传感器的读出噪声水平也是一个重要指标，它直接影响在短曝光、低光照条件下图像的信噪比。在预算允许的范围内，选择一款读出噪声更低、量子效率更高的相机，能在苛刻的成像条件下提供更好的表现。

最后，务必利用相机的评估版本或演示软件进行实际测试。在真实或模拟的应用环境中，系统地调整曝光时间和帧率，观察图像亮度、运动模糊和流畅度的变化，这是验证理论、找到最佳参数组合的最可靠方法。

五、总结

综上所述，工业相机中的帧率与曝光时间是一对相互关联、彼此制约的核心参数。它们之间的关系根植于图像传感器曝光与读出的基本物理过程。帧率决定了我们能看到多快，而曝光时间则在很大程度上决定了我们能看到多好，尤其是在动态场景下。

一个成功的工业视觉系统设计，绝不是将这两个参数孤立地设置为最大值。而是在深刻理解其内在联系的基础上，根据具体的应用目标、光照条件和成本约束，进行精心的权衡与协同设计。

无论是追逐瞬息万变的高速产线，还是审视分毫之间的精密器件，掌握帧率与曝光时间之间的平衡艺术，都是开启成功之门的钥匙。这不仅具备扎实的理论知识，更要积累丰富的实践经验，从而在面对千变万化的工业现场时，能够做出最明智、最有效的决策，让视觉系统真正成为生产的智慧之眼。
