机器视觉的PCB板引导上料应用

 在PCB板制造业中，PCB板上料是生产流程中的关键环节，传统上主要依赖人工操作或机械定位，这种方式不仅精度低、速度慢，还易受疲劳、经验等因素影响，导致错位、划伤或漏料等问题。随着高密度、微型化PCB的需求激增，传统上料方式已无法满足高精度要求。机器视觉技术的引入，通过视觉引导、实时定位与智能纠偏，大幅提升了上料的准确性与自动化程度。

本文将深入探讨MasterAlign视觉系统在PCB板引导上料中的创新应用，重点分析其视觉引导原理与可视化操作界面的优势，展现该技术如何推动电子制造向智能化、高精度方向迈进。

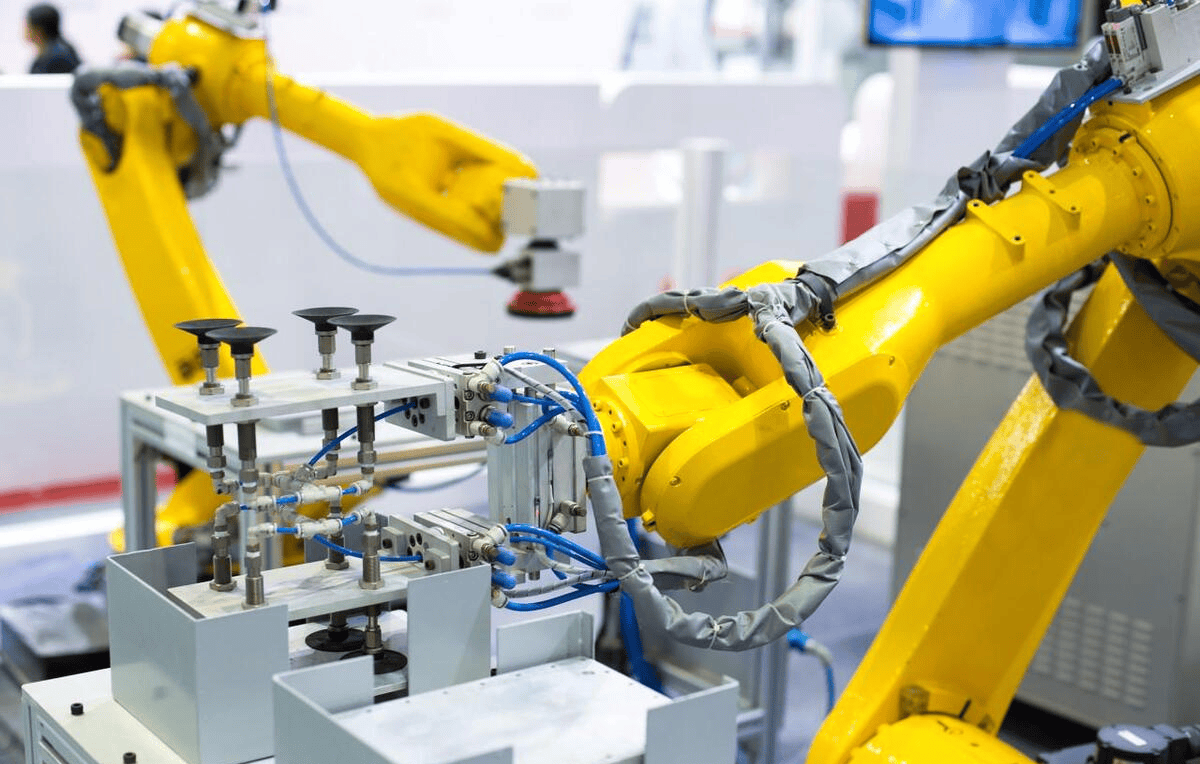

MasterAlign视觉系统通过模仿人眼的观察能力，并结合计算机的分析决策，实现了远超人类的精度与速度。系统通过高分辨率相机、智能光源与先进算法，引导机械臂精准完成PCB板的取放与对位。这一技术不仅将定位精度提升至±0.02mm以内，还大幅降低了人工成本与产品损耗，为电子制造企业带来了质量与效益的双重飞跃。

视觉引导上料的本质，是为机器人装配一双“智慧之眼”，使其能够实时看清PCB板的位置与姿态，并指导执行机构完成动作。这一过程涵盖图像采集、特征识别、坐标转换与运动控制等多个环节，形成闭环控制系统。MasterAlign视觉系统的卓越性能，正是基于其在各环节的优化设计。

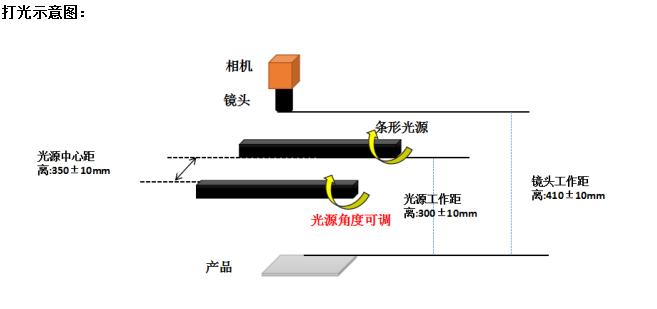

首先，图像采集是视觉引导的基石。系统采用高分辨率工业相机与专业光学镜头，确保捕捉到PCB板表面的细微特征，如定位标记（Mark点）、焊盘轮廓或边缘结构。针对PCB板表面反光、纹理复杂等挑战，系统配备了智能光源，通过调节亮度与角度，抑制反光、增强特征对比度，为后续处理提供高质量图像。

其次，特征识别与定位是核心环节。MasterAlign视觉系统内置先进的图像处理算法，能够快速提取PCB板上的关键特征点，将定位精度提升至微米级。具体流程中，系统会预先学习PCB板的基准模板；在实际运行时，相机实时拍摄板件图像，算法通过比对模板与实时图像，计算出PCB板在X、Y、θ（旋转）方向的偏差值。

然后，系统将相机采集的像素坐标精确转换为机器人坐标系下的世界坐标，建立视觉系统与执行机构的映射关系。实时将偏差数据发送给控制器，驱动机械臂调整抓取姿态，确保吸嘴或夹爪精准定位PCB板。

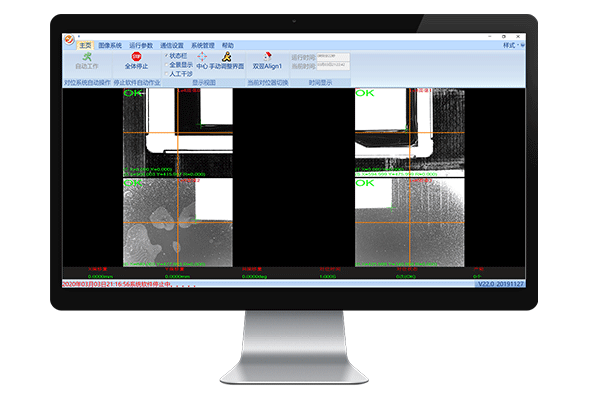

同时，MasterAlign视觉系统的可视化操作界面，让操作人员无需专业编程知识，也能快速掌握系统配置、监控与优化。这种“技术民主化”理念，显著提升了产线的灵活性与可维护性。

更换不同尺寸的PCB板时，用户只需调用预存方案，系统便会自动加载对应的模板、光源参数与运动轨迹，大幅减少换型时间。同时，界面实时显示相机视野、特征点匹配结果及偏差数据，形成“所见即所得”的操作体验。这种设计将传统依赖代码的调试方式，转变为可视化点选，使培训周期从数周缩短至几天。

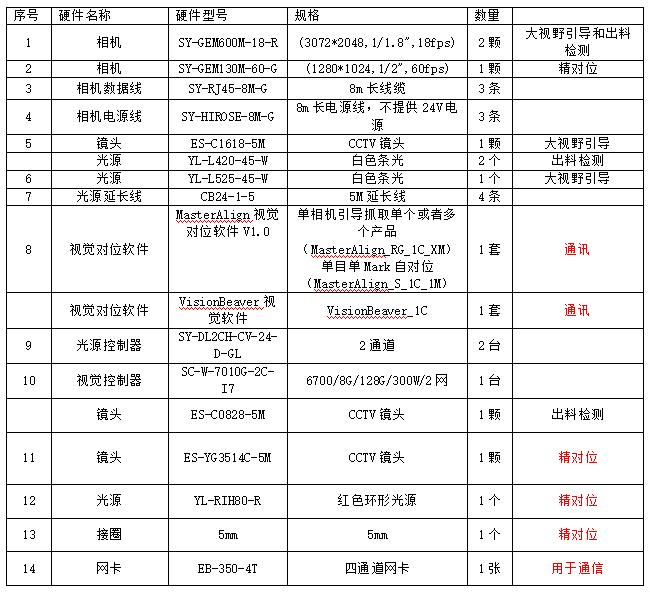

配置清单如下：

机器视觉在PCB板引导上料中的应用，标志着电子制造自动化迈向新纪元。通过MasterAlign视觉系统的高精度视觉引导与直观可视化界面，企业不仅解决了传统上料中的精度缺失与效率低下问题，更构建了柔性化、数字化的生产基础。该技术将定位精度推升至±0.02mm级别，使高密度PCB的微米级对位成为可能；同时，其图形化操作界面大幅降低技术门槛，实现“零编码”配置与实时监控，显著提升产线应变能力。

机器视觉技术正以不可逆转之势重塑电子制造格局。MasterAlign视觉系统作为该领域的创新典范，通过视觉引导上料与可视化操作的结合，为企业带来质量、效率与成本的多维提升。在工业智能化的浪潮中，此类技术必将持续进化，推动制造业向更智能、更互联的未来迈进。
