机器视觉的手机FPC丝印应用

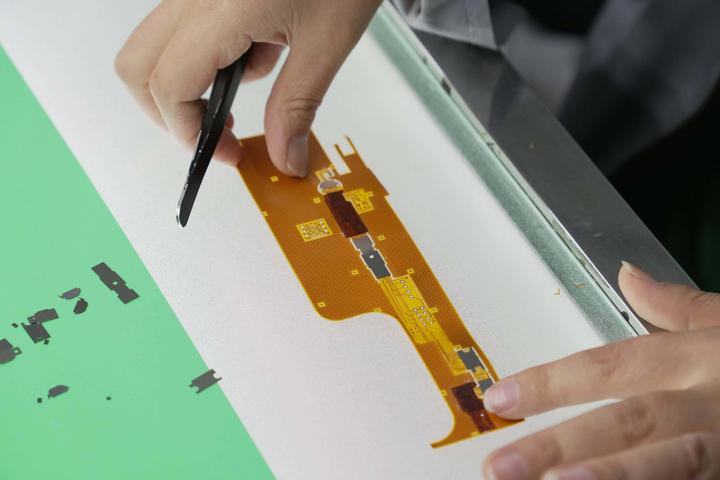

在现代智能手机制造业中，柔性印刷电路板（FPC）作为连接各类微型元件的重要载体，其制造精度直接决定了设备的可靠性与性能。FPC表面通常需要丝印标记、阻焊层或字符，以提供元件安装位置、调试信息或品牌标识。这一过程对精度要求极高，传统依靠人工或机械夹具定位的方式，常因材料柔性、热变形或对位偏差导致丝印错位、模糊或漏印，进而影响后续贴片质量和整机可靠性。

随着机器视觉技术的成熟，尤其是专为高精度对位设计的WiseAlign视觉系统的应用，为手机FPC丝印带来了革命性的解决方案。它不仅通过视觉定位和丝印检测大幅提升精度，更以独特的打光方式和直观的操作界面，重塑了生产流程的智能化水平。

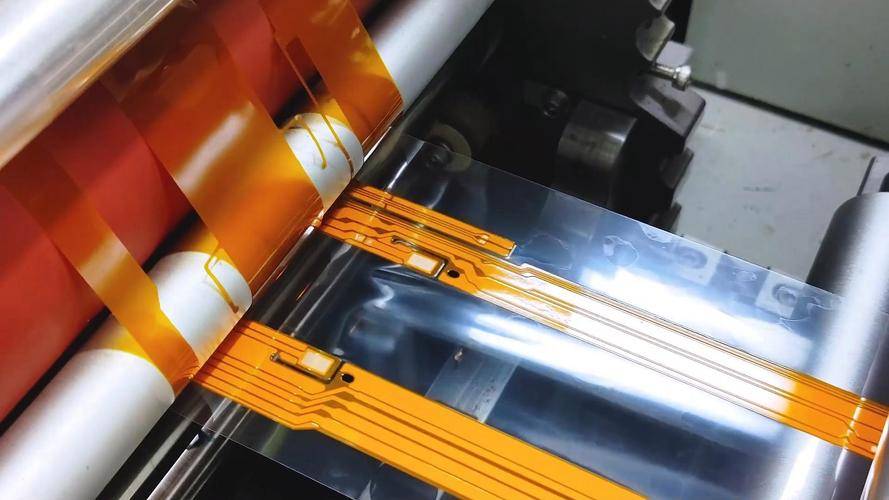

视觉定位是WiseAlign视觉系统在FPC丝印中的核心环节。FPC通常由柔性聚酰亚胺基材制成，易在加工中发生伸缩或扭曲，传统机械定位难以适应这种形变。WiseAlign视觉系统通过高分辨率工业相机捕捉FPC上的特征标记，结合先进的图像处理算法，实时计算其精确位置和角度。值得一提的是，针对FPC材质的特性，系统采用了从下往上打光的方式，将光源安装在相机上方，光线穿透基材后，标记与背景形成鲜明对比，有效避免了表面反光或纹理干扰。

这种背光照明技术能够清晰勾勒出FPC的边缘和特征，即使对于微米级标记，也能稳定成像。系统通过标定和坐标系转换，将视觉数据转化为机械坐标，引导丝印台进行动态补偿，确保每片FPC无论来料位置如何变化，都能以±0.03mm的精度被定位。这种自适应能力大幅降低了换线调整时间，提升了设备综合效率。

在精准定位的基础上，视觉丝印进一步保障了印刷质量。丝印过程中，网版与FPC的对位、油墨厚度及覆盖完整性均需严格监控。WiseAlign视觉系统在印刷后即时触发检测功能，能快速判定印刷是否清晰可读、边界是否对齐。一旦发现异常，系统可自动触发分拣机制或报警停机，防止缺陷流入贴片环节，从而减少后续返工成本。

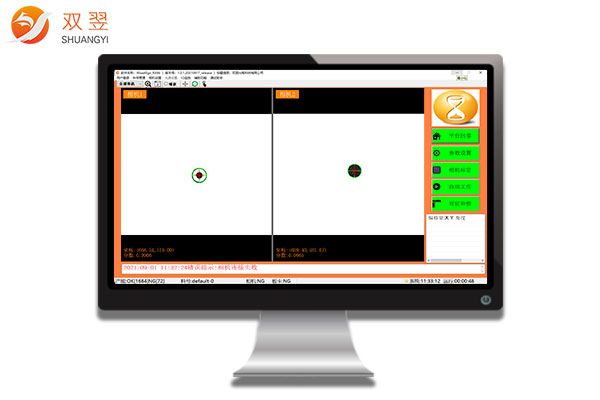

同时，WiseAlign视觉系统配备了直观的可视化操作界面，极大降低了使用门槛。传统视觉系统往往需要专业工程师编写脚本或调整参数，而该界面采用图形化设计，集成参数设置、实时成像、结果反馈和数据分析于一体。操作人员无需掌握复杂编程，即可通过简单的参数设定完成设备调试。此外，界面集成了数据互联功能，实现生产全流程可追溯。这种人性化设计减少了培训成本，赋能一线人员高效决策。

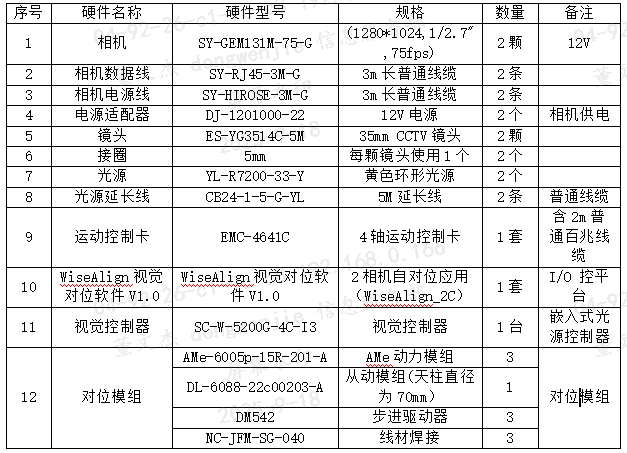

配置清单如下：

机器视觉在手机FPC丝印中的应用，标志着精密制造向智能化迈出了关键一步。WiseAlign视觉系统通过高精度的视觉定位、可靠的丝印检测和用户友好的可视化界面，构建了一套完整解决方案。其从下往上打光方式，克服了FPC材料成像难点，奠定了技术实现的基石。这不仅提升了丝印质量和生产效率，更降低了综合成本，强化了智能手机行业对供应链的苛刻要求，为电子制造注入持续创新的动力。
