工业机器视觉中的液态镜头技术解析

 随着工业智能化时代的深入推进，机器视觉系统在智能制造和质量检测等领域的重要性日益凸显。在高速、高精度的工业检测场景中，传统光学镜头由于焦距固定、调节机械复杂等局限性，已难以满足现代工业对灵活性和自适应性的要求。液态镜头作为一种突破性的光学技术创新，通过改变液态的界面形态实现快速精准的焦距调节，正在为工业机器视觉带来革命性的变革。

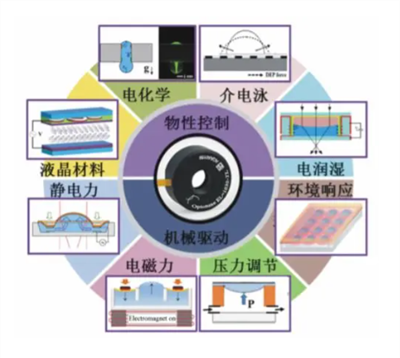

一、液态镜头的分类体系

液态镜头根据其工作原理和应用特点，可划分为反射式和透射式两大类型。这种分类不仅体现了光学路径的差异，更反映了不同的应用场景和技术特点。

1.反射式液态镜头，基于离心力成形的光学创新

反射式液态镜头采用旋转容器中的液态金属（通常为水银），通过精确控制转速，利用离心力使液面形成精确的抛物面形。这种技术的最大优势在于能够以相对简单的机械结构实现大型光学镜面的制造，显著降低了天文望远镜等大型光学设备的加工难度和制造成本。在工业视觉领域，虽然反射式液态镜头的应用范围相对有限，但其在特定的大视场检测场景中仍具有独特价值。

2.透射式液态镜头，工业应用的主流选择

透射式液态镜头按照驱动机制的不同，可细分为机械驱动式和物性控制式两大类别，每种类别又包含多种具体实现方式。

2.1机械驱动式液态镜头

（1）静电驱动型液态镜头

基于静电力驱动的液态镜头采用平行板电极结构，通过静电吸引力使弹性薄膜变形。这类镜头具有结构紧凑（通常小于6mm×6mm×0.7mm）、驱动电压低（小于25V）的特点，适合MEMS工艺批量制造，在微型工业视觉传感器中应用前景广阔。

（2）电磁驱动型液态镜头

电磁驱动技术利用电磁场与磁性材料的相互作用，通过控制电磁力来调节液态腔体的形态。这种驱动方式能够提供较大的驱动力，实现较大范围的焦距调节，但电磁系统的引入会增加镜头的体积和功耗。最新的研究通过优化磁路设计和采用高效散热材料，正在逐步解决这些技术瓶颈。

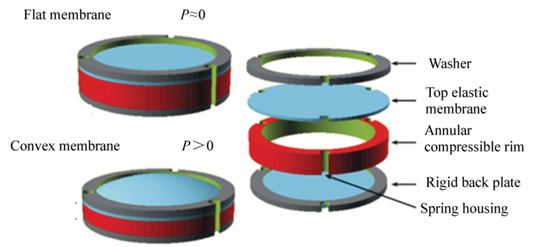

（3）压力调节型液态镜头

压力调节式液态镜头通过精密液压系统或微执行器改变腔体内的压力，实现曲率的精确控制。这种技术具有调焦范围大、线性度好的优点，特别适合需要大光圈和高分辨率的工业检测场景。现代压力调节系统采用压电陶瓷或形状记忆合金等智能材料作为执行器，大大提高了系统的响应速度和控制精度。

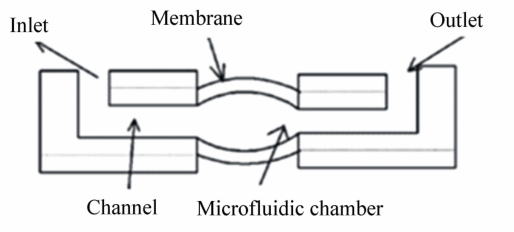

基于压力调节型液态镜头

（4）环境响应型液态镜头

环境响应式液态镜头利用温度、振动等外部环境参数的变化实现对焦功能。例如通过激光加热引发热毛细效应，或利用超声波控制液态形态。这类镜头在特殊工业环境中显示出独特优势，但稳定性和可靠性仍需进一步提升。

2.2物性控制式液态镜头

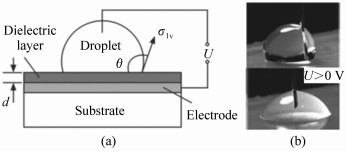

（1）电润湿技术液态镜头

电润湿技术（EWOD）通过改变液滴与固体表面间的接触角实现曲率调控，是目前最成熟的液态镜头技术。具有响应速度快（毫秒级）、功耗低、重复性好的特点，已广泛应用于工业相机和自动化检测设备。

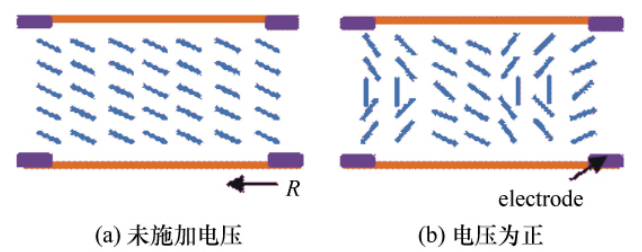

（2）液晶型液态镜头

液晶型液态镜头利用电场控制液晶分子取向，通过改变等效折射率分布实现调焦。这种技术驱动电压低、易于微型化，在便携式检测设备中具有明显优势。但是该类镜头驱动电压较低，受到电场强度和均匀性的限制，难以实现近焦成像，并且容易造成图像的光学失真。

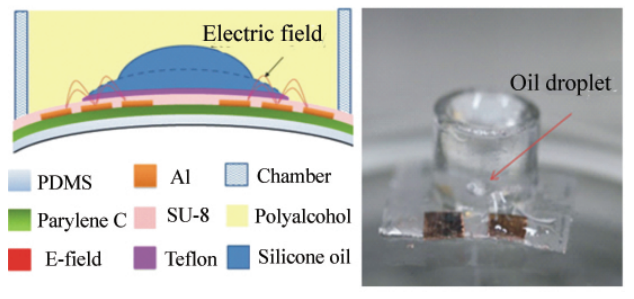

（3）介电泳驱动液态镜头

介电泳驱动技术利用非均匀电场中介电液态的受力变形实现调焦。虽然需要较高的驱动电压和复杂的电极设计，但其精确的控制性能在某些高精度工业检测场合具有不可替代的优势。

（4）电化学活化液态镜头

电化学活化技术通过氧化还原反应改变表面活性剂浓度，从而调控液态表面张力。这种技术实现了完全无机械驱动的调焦方式，但该类镜头的焦距调节响应时间较长，且变化规律难以定量分析。

二、工业应用与性能比较

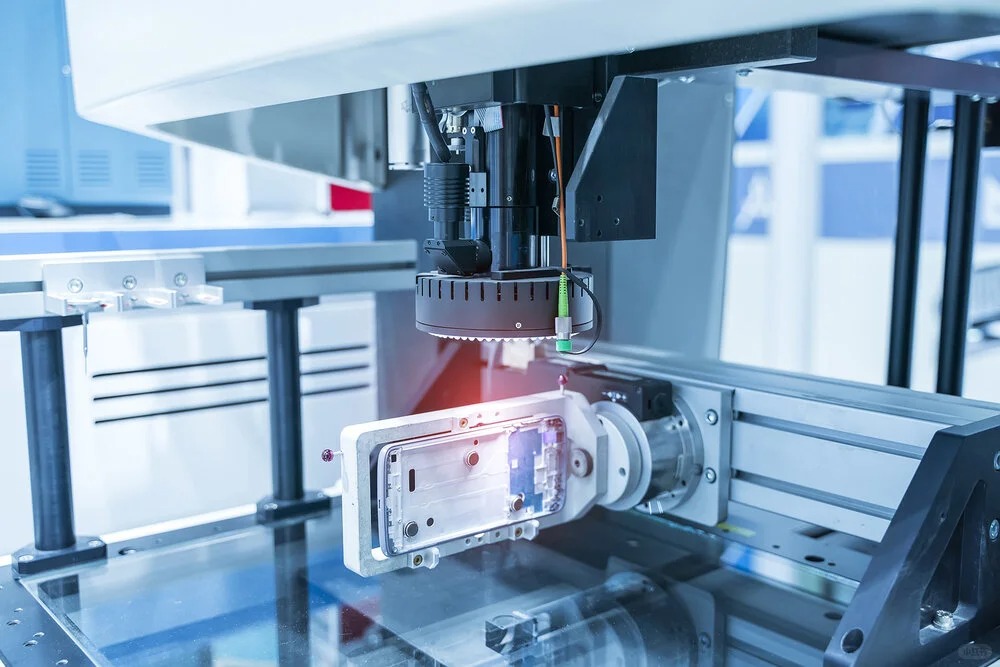

在工业机器视觉领域，液态镜头技术已经展现出显著的应用价值。在电子制造行业，电润湿液态镜头能够快速适应不同高度元件的对焦需求；在食品检测领域，压力调节式液态镜头可以准确识别不同大小的产品缺陷；在精密制造中，静电驱动液态镜头为微米级检测提供了可靠的解决方案。

从性能指标来看，不同类型的液态镜头各具特色。电润湿技术具有最佳的响应速度和功耗表现，静电驱动在微型化方面领先，电磁驱动适合大范围变焦需求，而压力调节则在精度和线性度方面表现突出。在实际应用中，需要根据检测精度、响应速度、环境条件等具体要求进行技术选型。

三、技术挑战与发展趋势

尽管液态镜头技术取得了长足进步，但仍面临一些技术挑战。长期使用的可靠性、环境温度的适应性、批量生产的一致性等问题都需要进一步解决。此外，与其他光学元件的系统集成、控制算法的优化等也是当前研究的重点。

液态镜头技术为工业机器视觉带来了全新的发展机遇，其可变焦特性完美契合了现代工业对柔性化和智能化的需求。从反射式到透射式，从机械驱动到物性控制，每种技术都有其独特的优势和应用场景。随着新材料、新工艺和智能控制算法的发展，液态镜头必将在工业机器视觉领域发挥更加重要的作用，为智能制造提供强有力的技术支持。
