设备正确接地方式

发布时间:2021-04-06 09:03:30 最后更新:2021-04-06 10:05:32 浏览次数:2193

术语

•接地导体:用于连接到地面



•接地:一个物体通过接地导体连接到地面

•接地代表符号:


接地的作用

1.保护生命安全

2.避免设备损坏

电子系统的接地可确保操作人员的人生安全以及防止设备出现故障时被损坏



接地必须具备的条件

1.低大地阻抗

1.1 如表格所示,电压与大地阻抗应符合以下条件


1.2如下图所示,可以使用地阻测试仪进行测试。


1.3如果没有地阻测试仪,请联系您的电源设备供应商。(常用的接地电阻测量仪有ZC-8型和ZC-29型两种)


2.使用接地的电源插座

2.1 一个普通的电源插座应包括火线连接,中性线(零线)连接以及接地连接。


2.2中性线(零线)连接和接地连接的电压差距必须小于1V。

测量步骤:

1.将万用表开关设置为ACV模式(交流电压)。

2.将另一端插入中性线(零线),另一端插入地线。


2.3中性线(零线)连接和地线的电阻差距必须小于5欧姆。

测量步骤:

1.将万用表开关设置欧姆档。

2.将另一端插入中性线(零线),另一端插入地线。



3.使用接地电源线

3.1一条普通的接地电源线包括火线、中性线(零线)和地线。


3.2将地线一段插入电源插座的接地连接装置,另一端插入设备无遮掩的相应金属部分。


3.3地线不能被损坏。


3.4设备的金属部分与地面的电压差必须小于1V。

测试步骤:

1.将万用表开关设置为ACV模式(交流电压)。

2.将一端插入设备的金属部分,另一端接地。



电源是怎样传输到用户房屋



触电


事件1:设备的金属部分没有接地,但人和地面绝缘,则不会发生触电。



事件2:设备的金属部分没有接地,若人已接地,则会触电。



事件3:设备的金属部分是接地状态,人与地面绝缘,则不会发生触电。

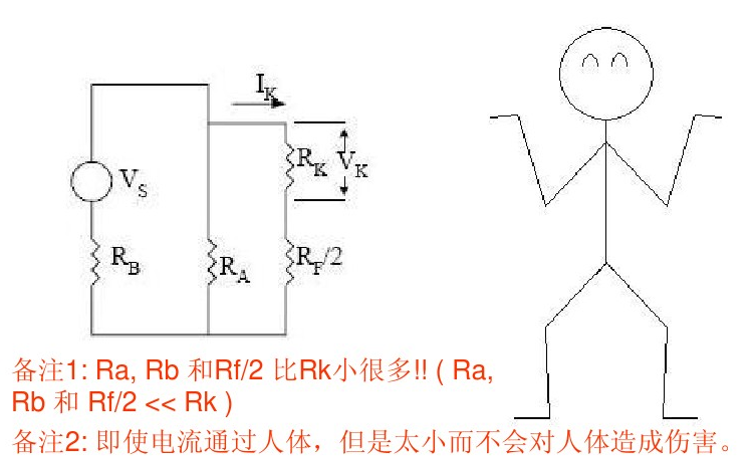

事件4:设备的金属部分是接地,人也接地,则不会发生触电。



接地不良
