WiseAlign-参数设置-相机图像界面-灰度/边缘参数

WiseAlign参数设置-灰度/边缘工具参数

在双翌WiseAlign软件中，参数设置是软件运行的重要功能，今天为大家讲解的就是参数设置中的灰度/边缘工具参数的详细介绍：

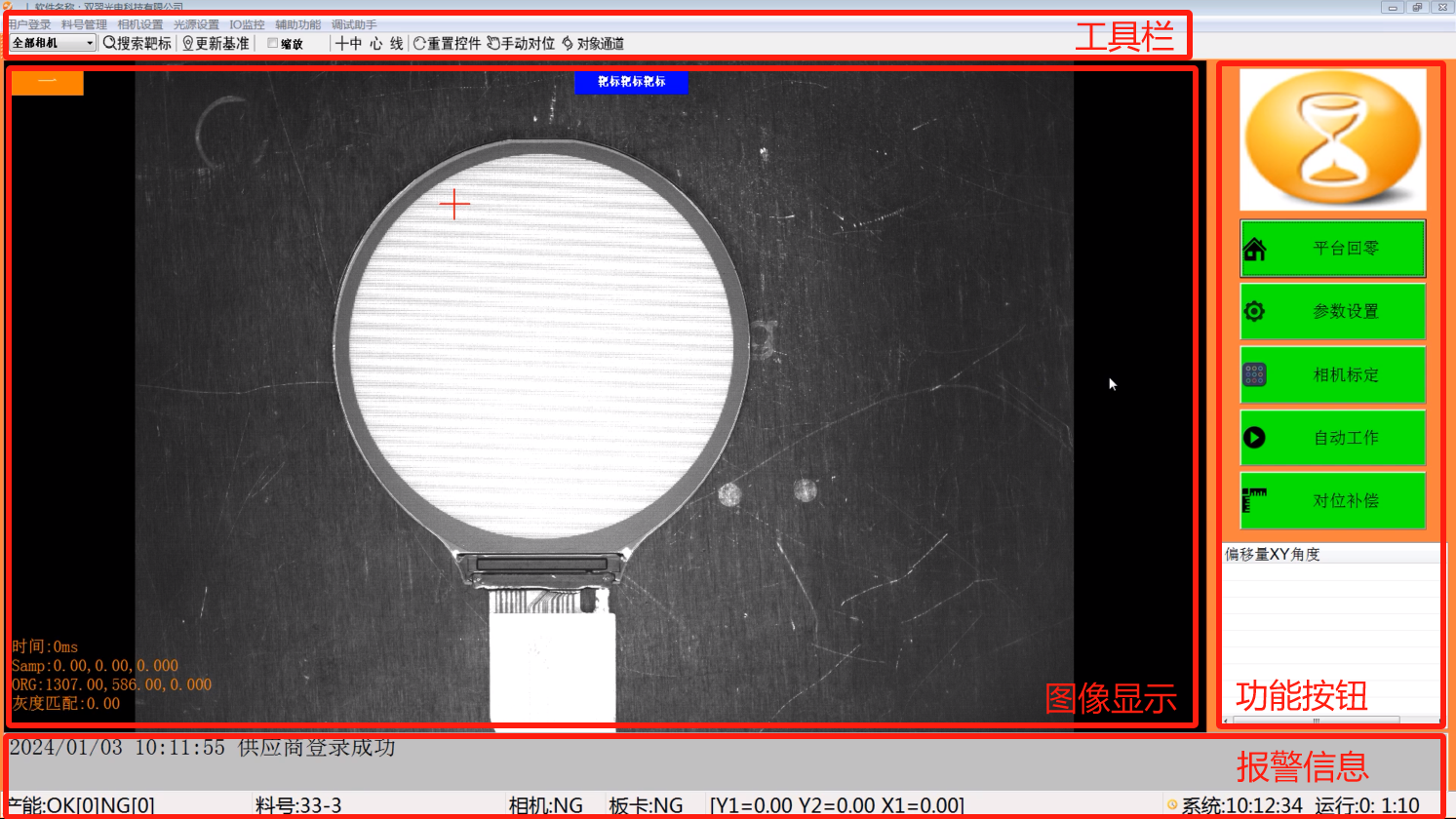

首先，在双翌对位系统的根目录下，找到名称为WiseAlign.exe的运行程序，双击该应用程序图标，进入运行程序，主界面主要分4个区域（左上角：工具栏；右侧：功能按钮；中间：图像显示；下侧：报警信息）

在主界面有侧，找到参数设置并点击打开

点击图像，切换到相机图像界面

灰度/边缘工具参数：相对应本系统图像学习方法有：“方形-边缘”、“方形-灰度”、“斑点”。

1. 描绘有效点模板框：即采样点，勾选后，显示所有直线上的特征点，方便观察调整图像参数后的图像抓取点的效果。

2. 匹配分数：目标与模板的相似度分数；(参考设置值：0.5-0.7)

3. 候选个数：希望找到的目标数量；（参考设置值：0-5）

4. 比例范围：目标与模板间的大小比例变化。（参考设置值：0）

5. 角度范围：角度基准基础上寻找角度范围；（参考设置值：0）

6. 匹配速度：图像底层运算的逻辑层数。（参考设置值：0-0.2）

7. 模糊度：图像中目标聚焦不到位，边缘模糊，设置模糊度抓取模糊的目标图像，输出的精度，当数字越大，速度越快，但精度会下降，反之亦然。

8. 匹配位置：提供了返回目标的可选项

【所有目标】：返回所有的目标

【分数最大】：返回所有目标中分数最大的目标

【最左边的】：返回所有目标中位置最左边的目标

【最右边的】：返回所有目标中位置最右边的目标

【最上边的】：返回所有目标中位置最上边的目标

【最下边的】：返回所有目标中位置最下边的目标
