MasterAlign-运行参数-对位设置-靶标搜索设置（参数设置）

MasterAlign-运行参数-对位设置-靶标搜索设置（参数设置）

注释：此功能应用于相机抓取图像中Mark，并计算当前与相机中心坐标的差值，并将此差值发送给外部PLC等控制端控制相机移动轴移动，实现Mark在相机视野中心坐标，以下是详细介绍：

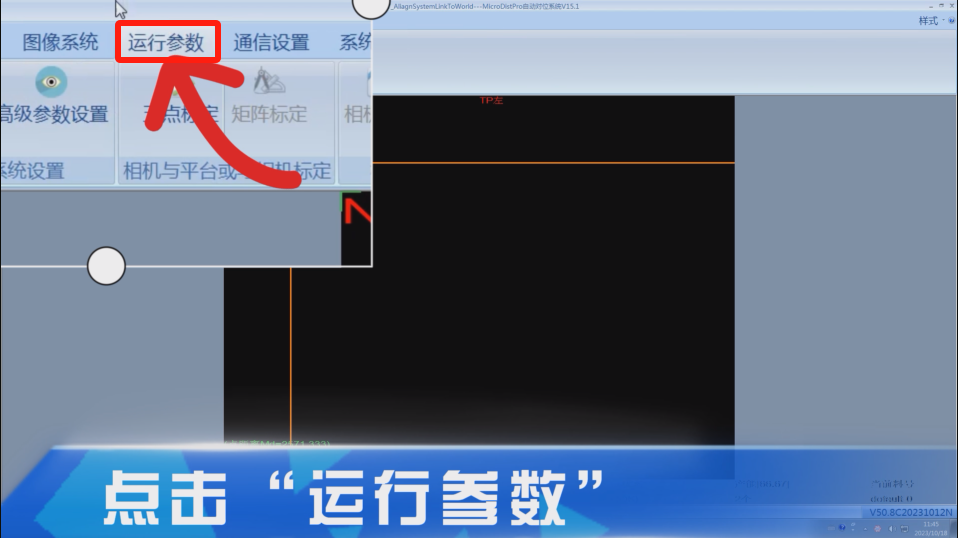

首先，主菜单点击运行参数

点击“对位设置”，打开“对位系统设置界面”

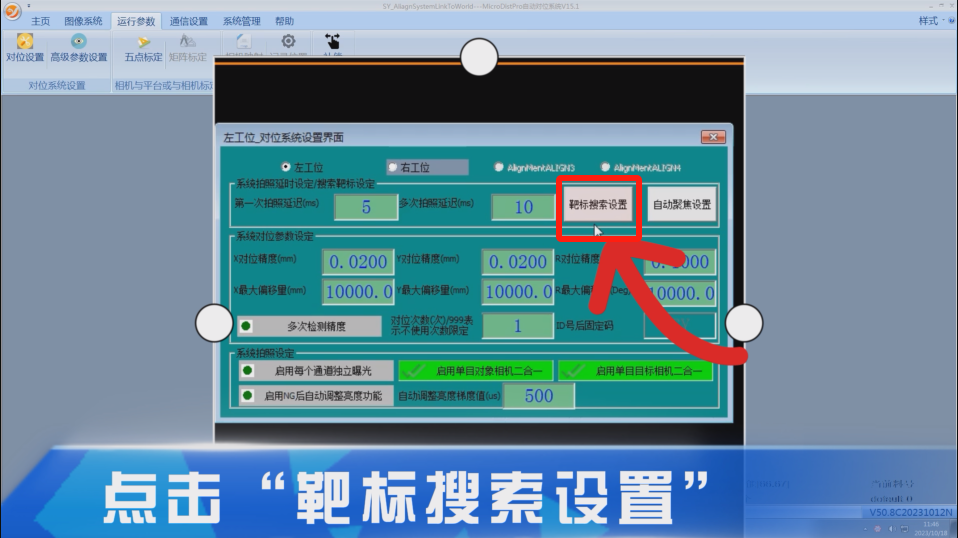

点击“靶标搜索设置”

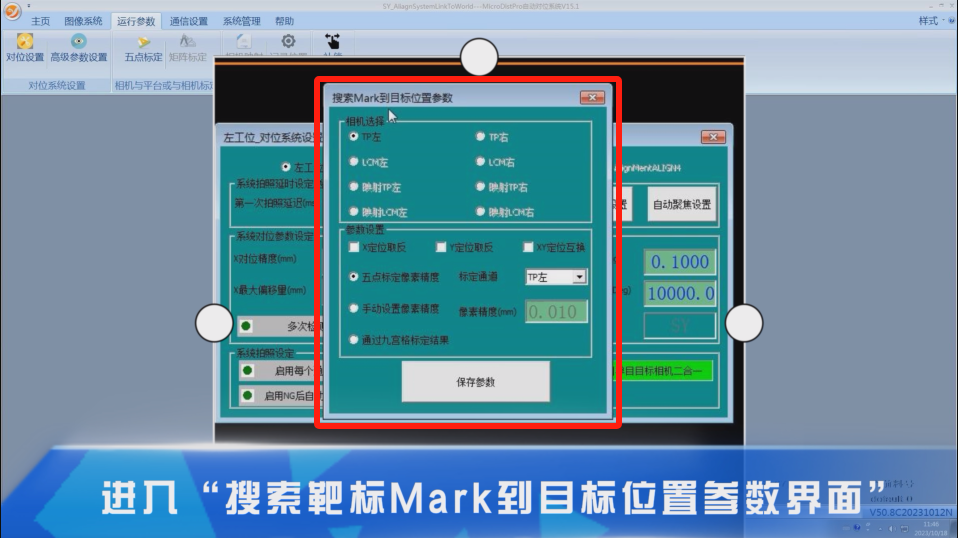

进入“搜索靶标Mark到目标位置参数界面”

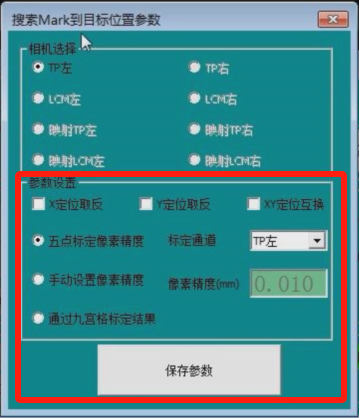

参数设置部分大致可分为A、B、C、D、E五部分功能

A部分：X/Y定位取反/XY定位互换：根据相机轴的定义运动方向，如果视觉发送的偏移量方向与PLC等控制端方向相反时，可勾选“取反”已达到同向操作；

B部分：使用五点标定像素精度；

C部分：手动设置像素精度：勾选此功能后，手动输入相机的像素精度值，像素精度=相机物理距离/相机像素长度（长边或者短边）；

D部分：通过九宫格标定结果：系统默认标定为五点标定，勾选此选项即为九宫格标定；

E部分：点击即可保存所有的操作设置。
