今天为大家讲解的是轴操作界面的轴监控各项数据：

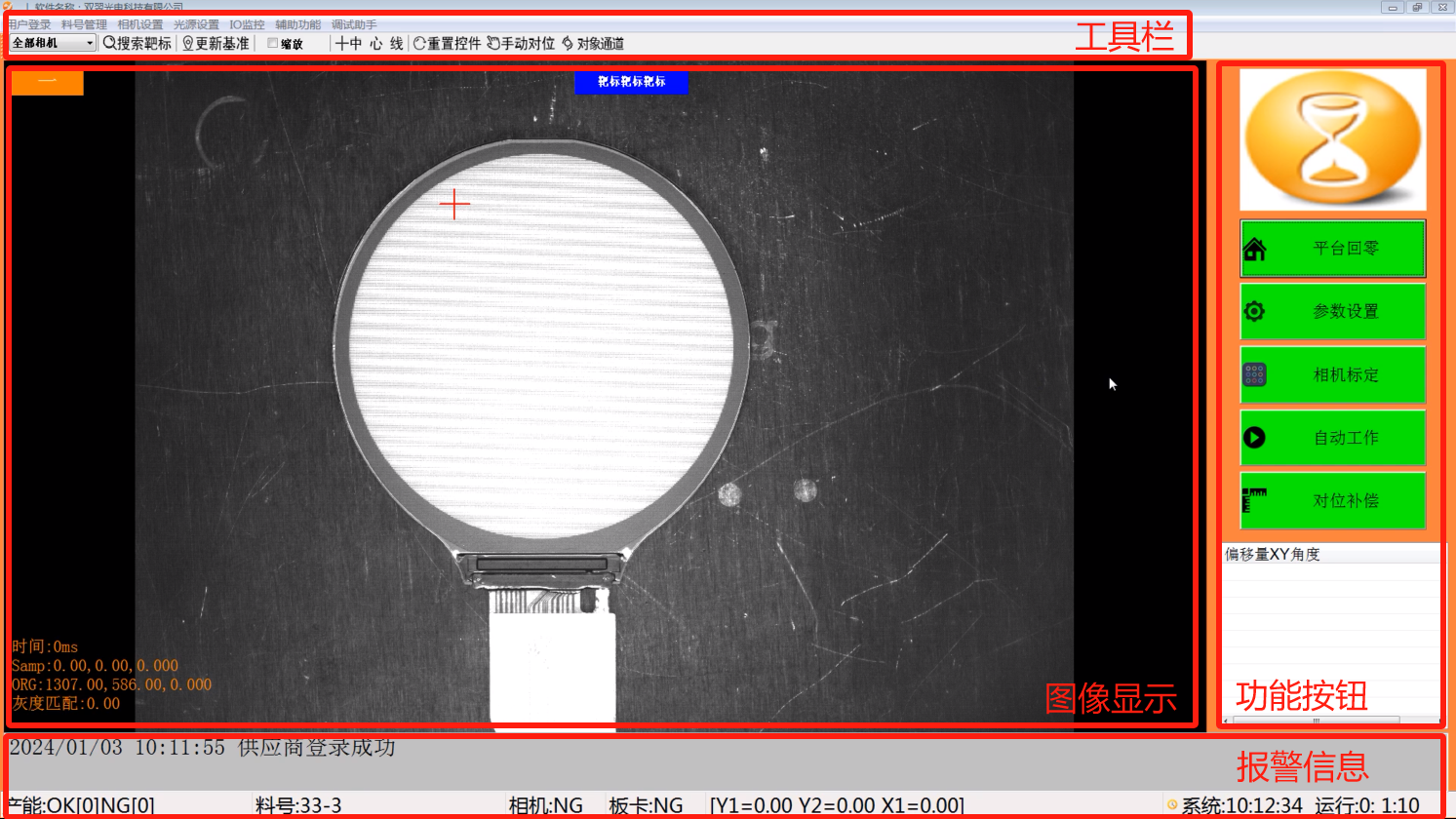

运行WiseAlign.exe程序，进入软件可以看到，主界面主要分4个区域（左上角：工具栏；右侧：功能按钮；中间：图像显示；下侧：报警信息）

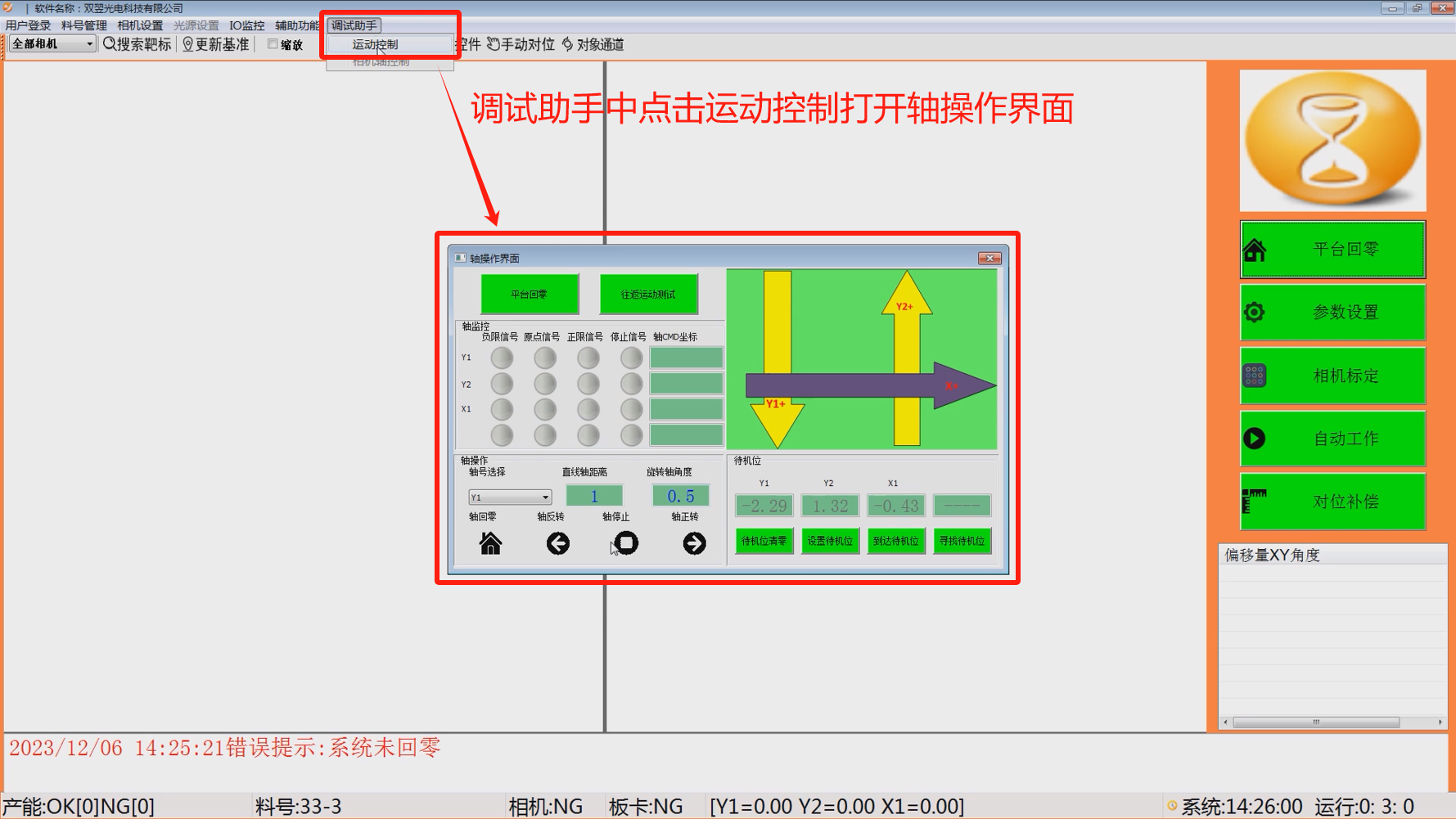

调试助手中选择运动控制（对位平台运动控制）点击打开，可以看到运动控制轴快捷操作界面

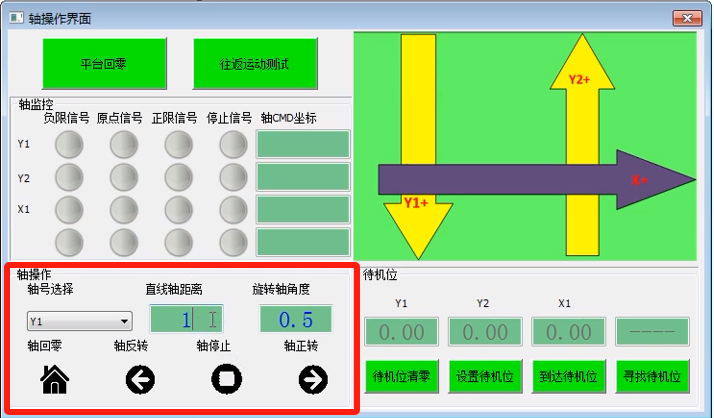

红框范围内便是轴操作区块

1. 轴号选择：点击，弹出框内选择当前想操作的轴序号；

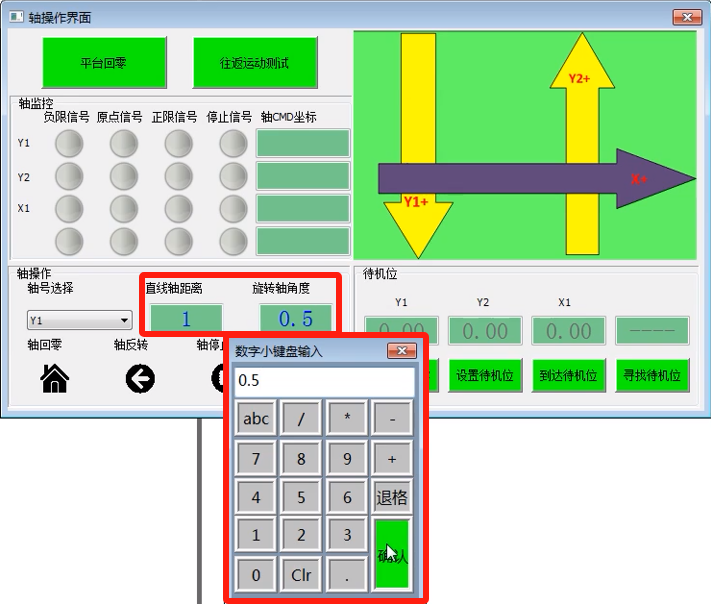

2. 直线轴距离：点动按钮“轴正/反转”一次，轴的当次运动距离；

3. 旋转轴角度：点动按钮“轴正/反转”一次，轴的当次运动角度；（三轴联动）

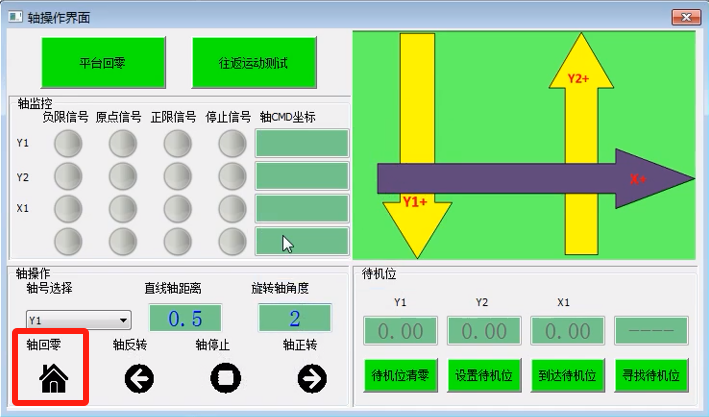

4. 轴回零：在“轴号选择”选择当前想操作的轴序号，该轴机械回零点；

5. 轴反转：在“轴号选择”选择当前想操作的轴序号，根据设置的“直线轴距离”值发送正脉冲控制轴运动一段距离；

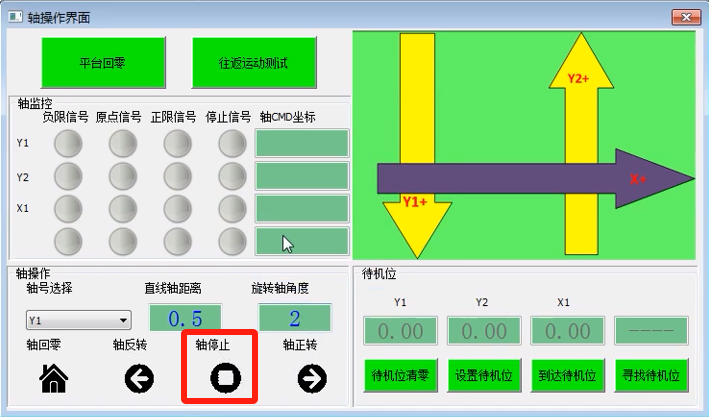

6. 轴停止：在“轴号选择”选择当前想操作的轴序号，停止该轴运动；

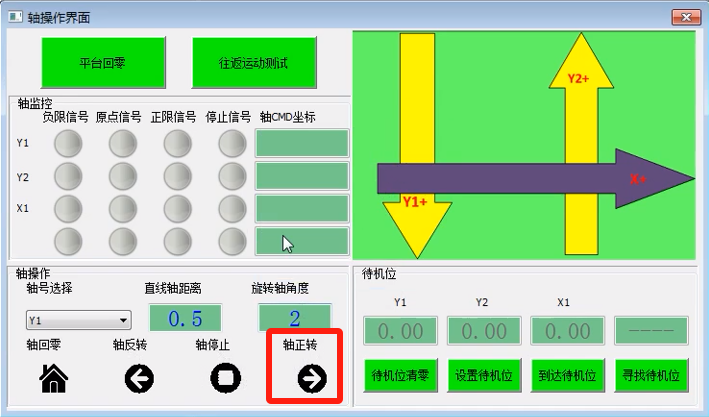

7. 轴正转：在“轴号选择”选择当前想操作的轴序号，根据设置的“直线轴距离”值发送负脉冲控制轴运动一段距离。
