WiseAlign-调试助手-运动控制-轴监控

WiseAlign-调试助手-运动控制-轴监控

今天为大家讲解的是轴操作界面的轴监控各项数据：

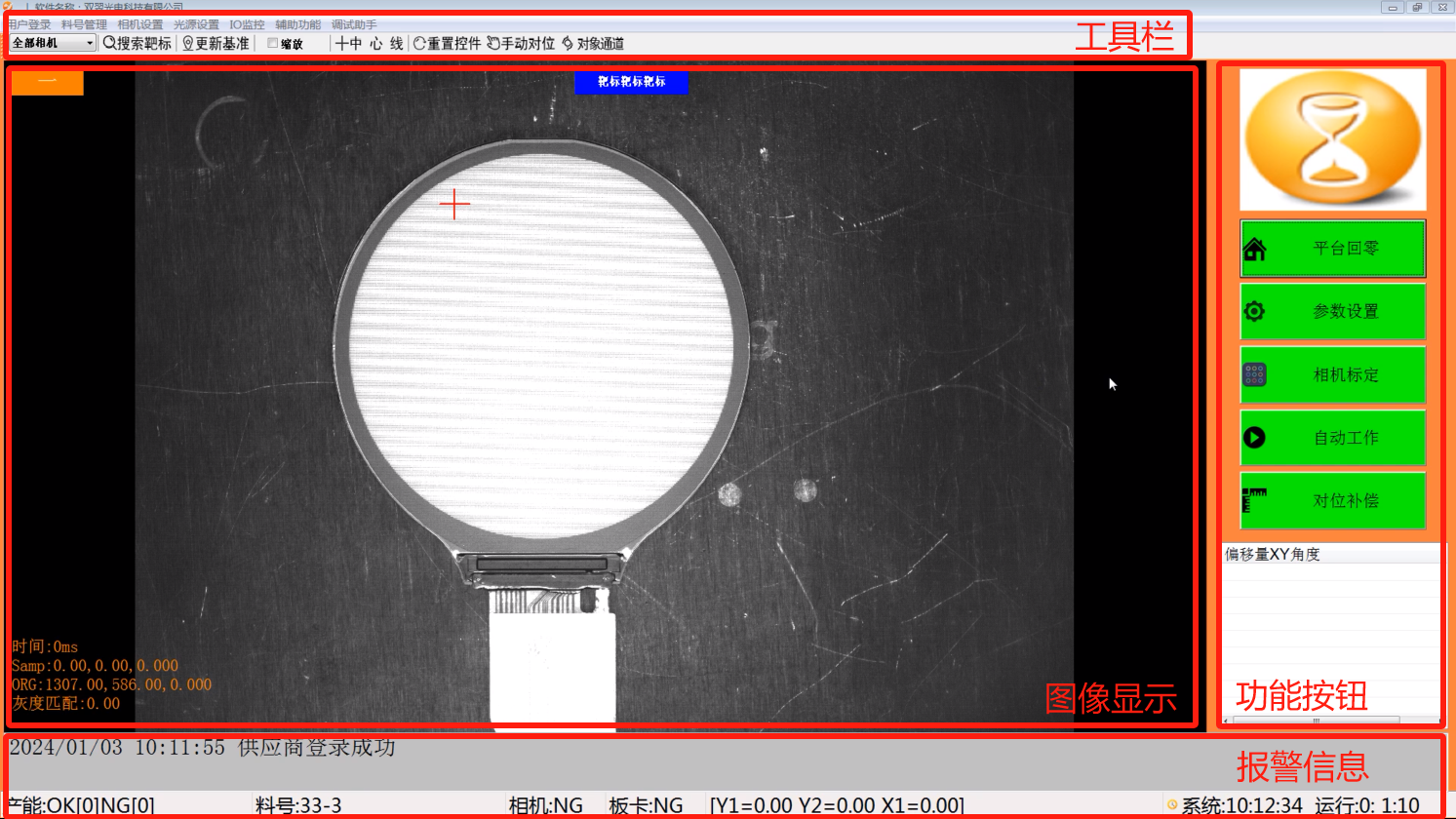

运行WiseAlign.exe程序，进入软件可以看到，主界面主要分4个区域（左上角：工具栏；右侧：功能按钮；中间：图像显示；下侧：报警信息）

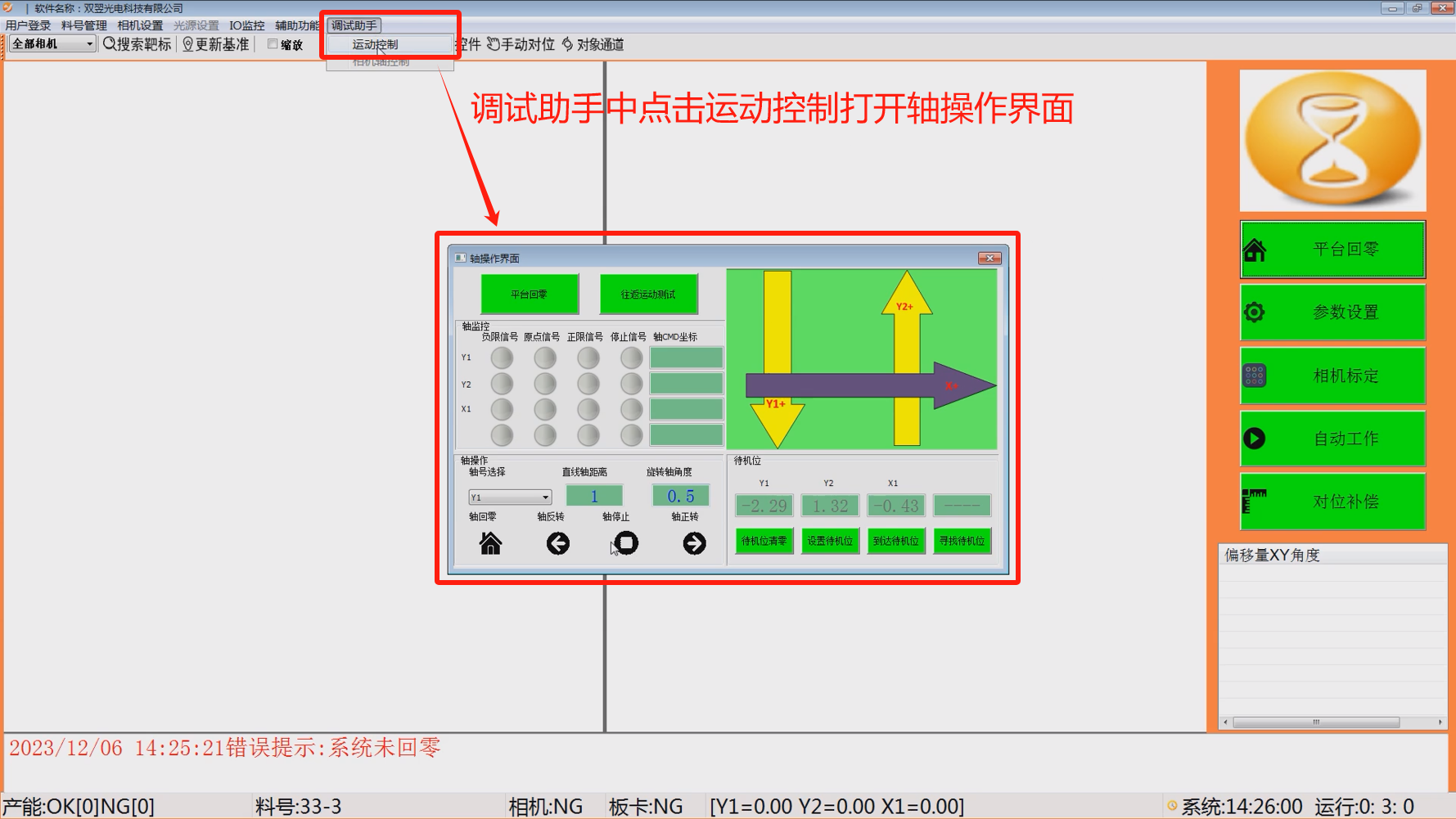

调试助手中选择运动控制（对位平台运动控制）点击打开，可以看到运动控制轴快捷操作界面

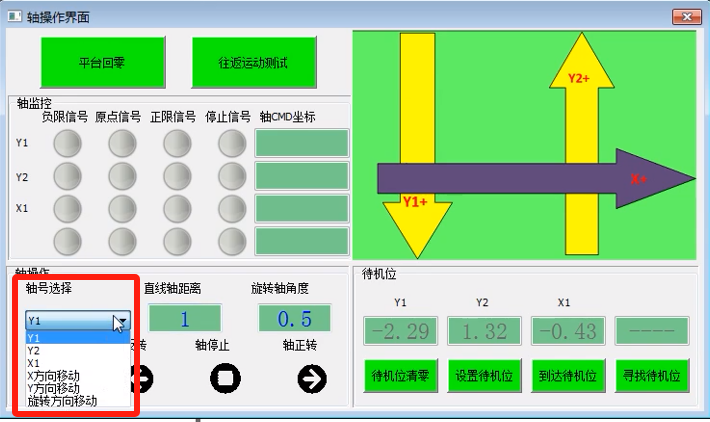

首先在“轴号选择”处选择当前想要操作的轴号

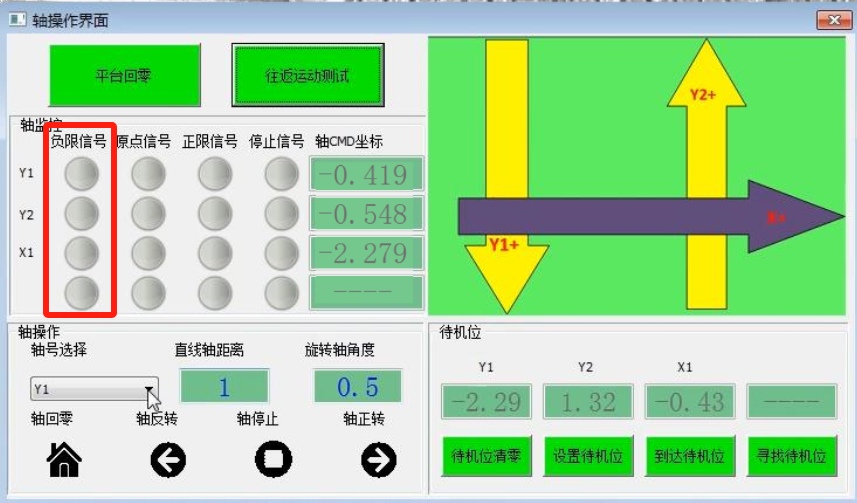

负限信号：在“轴号选择”选择当前想操作的轴序号，显示该轴的 负限位感应器状态，灰色为无信号，绿色为有信号；

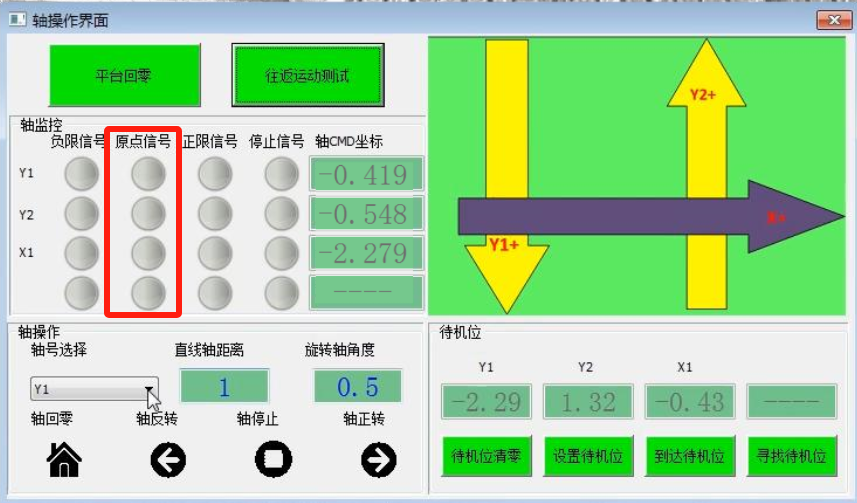

原点信号：在“轴号选择”选择当前想操作的轴序号，显示该轴的 原点限位感应器状态，灰色为无信号，绿色为有信号；

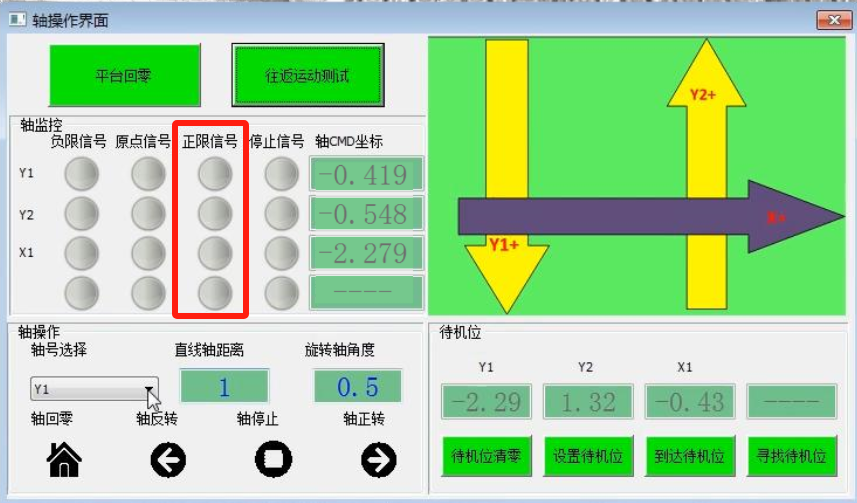

正限位信号：在“轴号选择”选择当前想操作的轴序号，显示该轴的 正限位感应器状态，灰色为无信号，绿色为有信号；

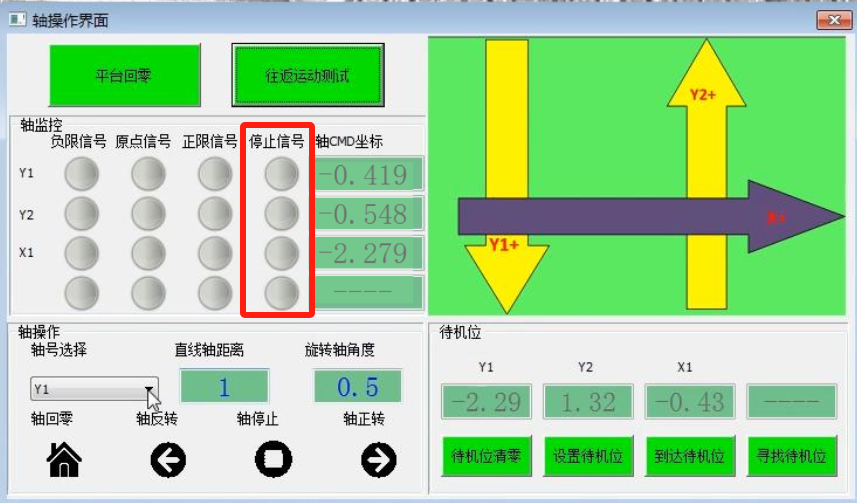

停止信号：在“轴号选择”选择当前想操作的轴序号，显示该轴的 运动状态，灰色为该轴处于停止状态，绿色为该轴处于运动状态；

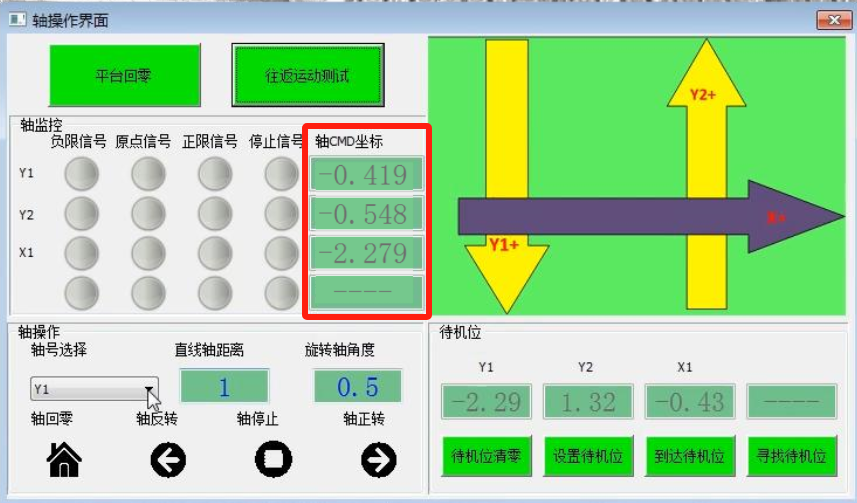

轴CMD坐标：在“轴号选择”选择当前想操作的轴序号，显示该轴的 CMD 坐标。
