双翌视觉对位软件—MasterAilgn手动映射

发布时间:2021-09-07 08:46:49 最后更新:2021-09-07 17:53:30 浏览次数:1465

 手动映射:

1) 系统全体停止,将TP搬运到目标相机下,打开映射界面,勾选第一次映射,再勾选目标产品“记录”,点击“目标”按钮,系统会抓取Mark点的坐标。

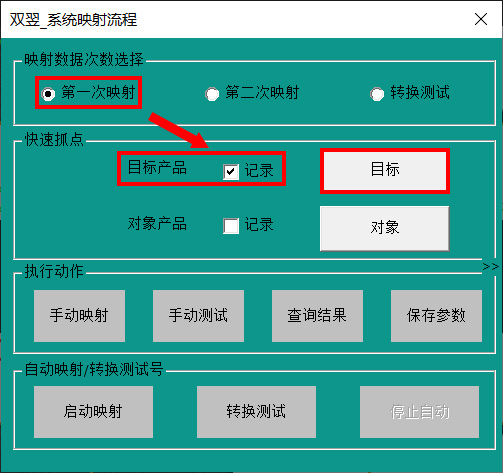

             Fig.1记录目标相机映射Mark坐标



2) 通过手动控制搬运模组将TP搬运到对位平台的贴合位上,也就是对象相机的下方。再勾选对象产品“记录”,点击“对象”按钮,系统会自动抓取Mark点的坐标。



              Fig.2记录对象相机映射Mark坐标



3) 勾选第二次映射,重复1)、2)步骤,再搬运一次TP,记录第二次目标坐标。

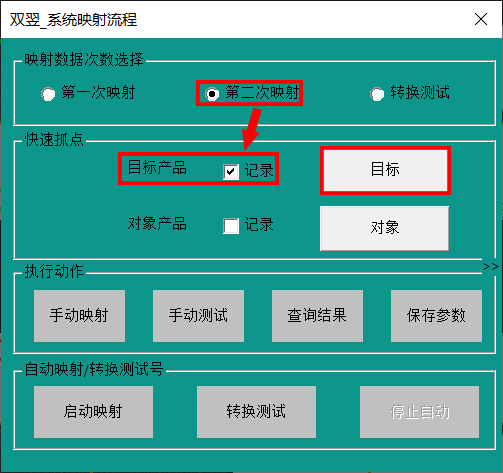

                         Fig.3第二次目标映射



4) 通过手动控制搬运模组将TP搬运到对位平台的贴合位上,也就是对象相机的下方,记录第二次对象坐标。

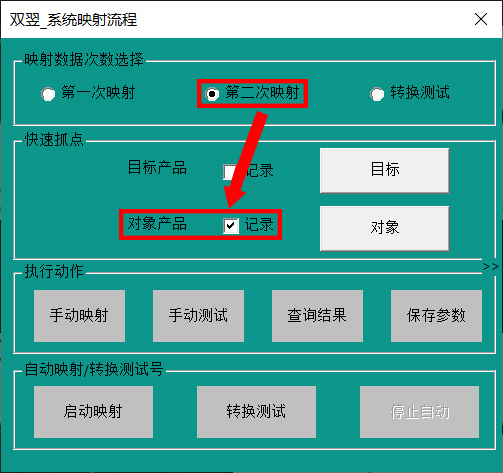

                          Fig.4第二次对象映射


5) 点击手动映射。

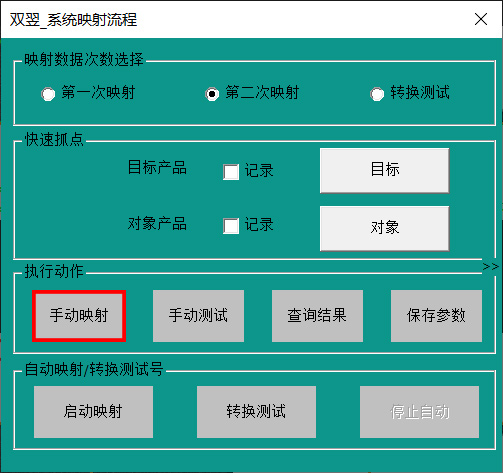

                                Fig.5手动映射



6) 勾选转换测试,再做第三次交接,步骤同上,抓点OK后点击手动测试。CH数据需要在【-3~3】范围内才算映射合格。代表产品交接稳定,否则需要检查抓点问题和机构交接的稳定性问题。

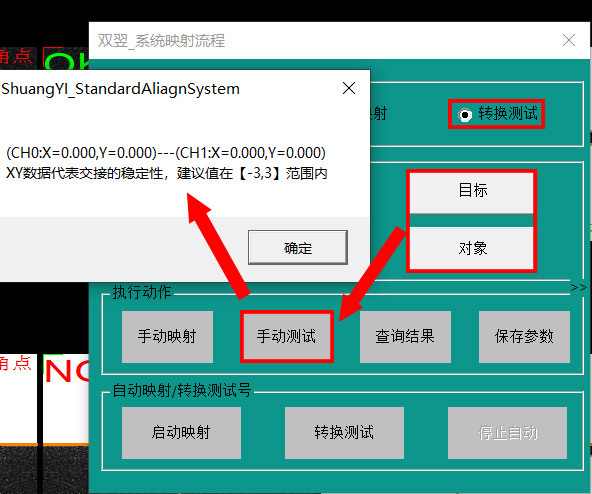

                             Fig.6转换测试


7) 手动映射需要手动保存映射数据,否则重启软件数据丢失。自动映射则会自动保存。

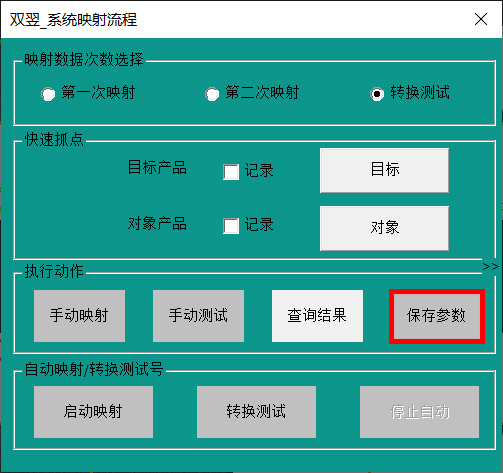

                           Fig.7保存映射数据
